Philips CD200 - lasersturing defect (Toestel of techniek)

door soundman2 , Wouw, 03-04-2016, 17:24 (3165 dagen geleden) @ ElektroNick
Gewijzigd door soundman2, 03-04-2016, 17:29

Beste transistorvrienden,

Ik heb hier een Philips CD200 CD-speler op de werktafel met een vreemde klacht.
De CD wilde in eerste instantie niet draaien.
Enkele kleine elco's in de voeding en alle elco's op de laserprint zijn vervangen. De voedingsspanningen zijn allemaal netjes aanwezig.

Na verder onderzoek blijkt de fout zich te situeren in de regellus van de laser.
De spanningen aan de Dual OpAmp NE532N kloppen niet.

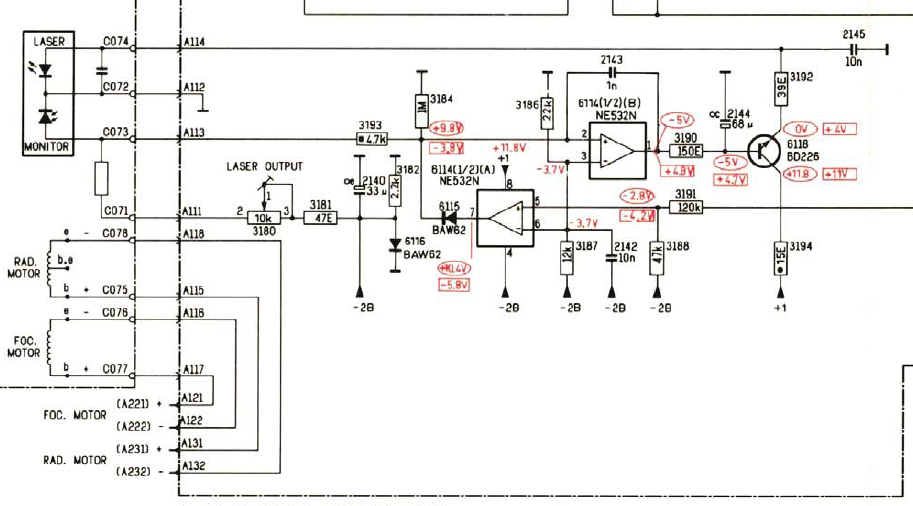

Ziehier de spanningen aan de NE532N.
In de stop mode meet ik:

• pin 1: -0,86V (moet -5V zijn - wanneer ik de play indruk wijzigt deze spanning, maar komt snel terug op -0,86V

• pin 2: +9,8V (OK)

• pin 3: -0,58V (moet -3,7V zijn)

• pin 4: -0,86V (moet gelijk zijn aan de spanning -2B (= -7V) Ik meet wel -7V aan de ene kant van de weerstand (390 Ohm) waar de spanning toekomt op de laserprint, maar slechts -0,86V aan de andere kant die vertrekt naar de opamp. Iets trekt dus veel te veel stroom?)

• pin 5: 0,68V (moet -2,8V zijn)

• pin 6: -0,58V (moet ook -3,7V zijn)

• pin 7: 10,3V (OK)

• pin 8: 11,8V (OK)

De diodes in de buurt heb ik gecontroleerd en zijn ok.
Ook de transistor BD226 lijkt het nog goed te doen, de spanning op de emitter en collector kloppen (de basis natuurlijk niet want die hangt aan pin 1 van de opamp).

Omdat ik vermoedde dat de dual opamp kapot was heb ik eventjes in mijn voorraad gezocht naar een geschikte vervanger. Ik trof daar een LF353N aan, deze heeft dezelfde configuratie als een NE532N.
Deze heb ik er eventjes in gestoken en de CD draait!
Maar we zijn er nog niet... Op de output van de opamp (pin 1) staat 10V. Dat kan dus niet kloppen.
De andere spanningen lijken ongewijzigd. Zo staat er bijvoorbeeld nog steeds maar -0,86V op pin 4 (de negatieve voedingsspanning) terwijl dat toch -7V zou moeten zijn.
Ik heb ook de indruk dat de nieuwe opamp warm wordt en begint te stinken. Dus heb ik het toestel maar snel terug uit gezet.
Wat kan er nog mis zijn? De laser zelf kapot?

Alvast bedankt voor de tips.

Groetjes,

Nick

Dan zou ik maar eens fluks naar de spanningsdeler kijken, die voor -3,7 volt zorgt R3186 en R3187). Daar hangen alleen twee hoogohmige ingangen aan. Een van de weerstanden is mogelijk niet ok, of eventueel -2B.
+10 op de uitgang 1 van de opamp, betekent dat de stroom door de laser veel te hoog is, wel meer dan het dubbele volgens het schema (Als de BD nog niet stuk is. Dat kan je een laser kosten!
Soundman2
