Registrerenhf trafo voor afregeloscillator R6609 (Gezocht)
Wie heeft er een hf trafo (S1) van de afregeloscillator Philips R6609, met onderdeel nr. A3.162.53 liggen? Zijn er gegevens bekend van dit onderdeel of zijn er misschien vervangende type's van TOKO Of KANK?
Zou graag mijn R6609 weer werkend maken.
hf trafo voor afregeloscillator R6609
door Leo Snoeren
, Dongen, 17-04-2016, 16:18 (3383 dagen geleden) @ d.j.olthuis
Beste,
Heb je de spoel nog, of is deze weg (kwijt)? Als je hem nog hemt kun je hem repareren of over wikkelen. Als hij weg is, tja...... Dan moet je dus iets anders proberen....
--
Met vriendelijke groet,
Leo Snoeren
https://www.rrd.link/ (onder constructie)
leosnoeren(apenslingertje)freedom.nl
hf trafo voor afregeloscillator R6609
door Maurice , Dordrecht, 18-04-2016, 10:48 (3383 dagen geleden) @ Leo Snoeren
plaats dat schema eens.
freq zijn gegeven.
dus moet uit te komen zijn wat die spoel is.
3 stappen dus of C.s geschakeld of spoelen.
hf trafo voor afregeloscillator R6609
![[image]](images/uploaded/2016041818270557150ad988fa1.jpg)

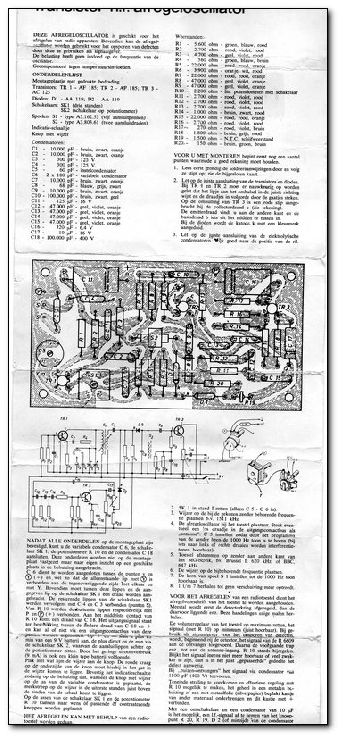

Had even moeite met het plaatsen van de foto,
hoop dat het nu gelukt is dan kun je het schema bekijken.
hf trafo voor afregeloscillator R6609
door Maurice , Dordrecht, 18-04-2016, 22:23 (3382 dagen geleden) @ d.j.olthuis
Het is een Hartley Oscillator.
http://www.learnabout-electronics.org/Oscillators/osc21.php
Frequentie is Fr= 1/ 2Pi V LC
F weet je dat gegeven Frequentie bereik (385)510..1610kHz.
Dan alleen in stand 1 C5 en C6 ingeschakeld staan.
Dat is het hoogste bereik 1610kHz.
C5 trimmer 60pF ter correctie
C6 2x 180pF en moet parallel gebruikt worden dus 360pF max.
Nu kun je L berekenen waarbij L primair is L1+L2.
Secondair zal identiek zijn aan L1+L2
Is jammer dat die prutsers Philips zo slecht die docu spoelen de wereld in geslingerd hebben.
hf trafo voor afregeloscillator R6609
door soundman2 , Wouw, 19-04-2016, 17:34 (3381 dagen geleden) @ Maurice
Is jammer dat die prutsers Philips zo slecht die docu spoelen de wereld in geslingerd hebben.
Heb je van de andere fabrikanten dan wel alle gegevens van de gebruikte spoelen?
