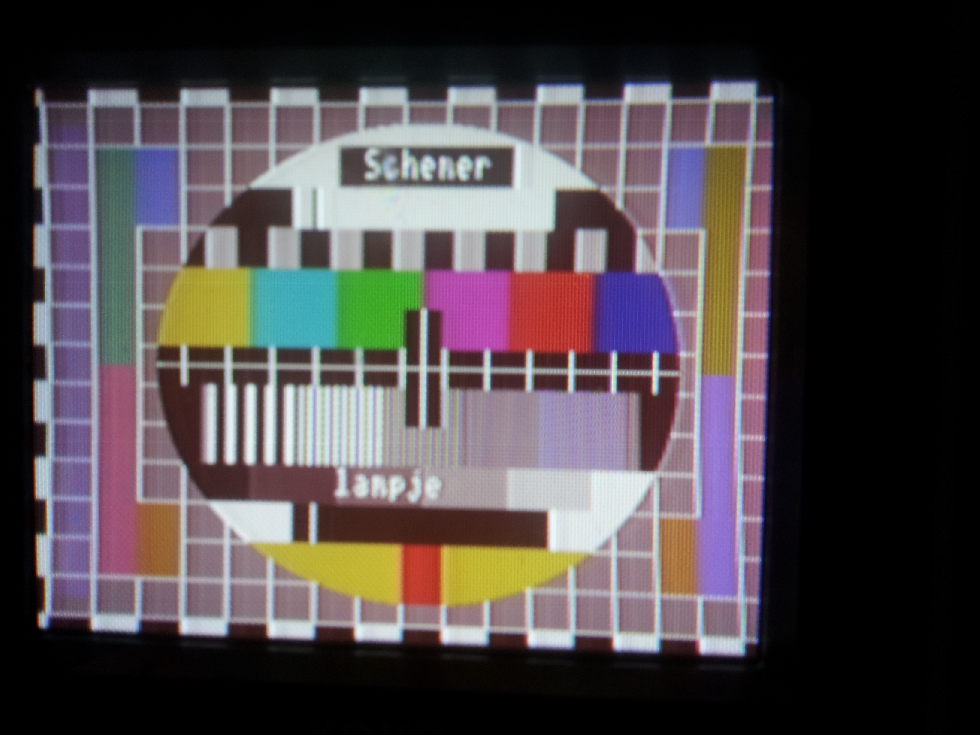

Het lijkt er op dat dat uit die generator komt.......

Dat denk ik niet......

--
Groeten van Fons

"Het leven van een elektronicus gaat niet over rozen."

Beste Fons,

Het beeld kan je op diversen manieren genereren.
In het geval van de foto heb ik het volgende gedaan.

Het testbeeld is een plaatje gemaakt in photoshop in een enorme resolutie.
Daar na heb ik van het file een film bestand gemaakt.

Hierbij moet je, je voorstellen dat de film maar uit een frame bestaat met daar onder diverse muziek files.
De lengte kan je natuurlijk zelf bepalen.

Daarna heb ik het file op een harddisk recorder geplaatst het file moet geconverteerd worden naar een formaat wat de harddisk recorder snapt.

Een harddisk recorder geeft een stabiel beeld met een oplossend vermogen van 5mhz.
Dit heb ik gemoduleerd, hiervoor gebruik ik een professionele modulator die instelbaar is van kan 2 t/m 69.

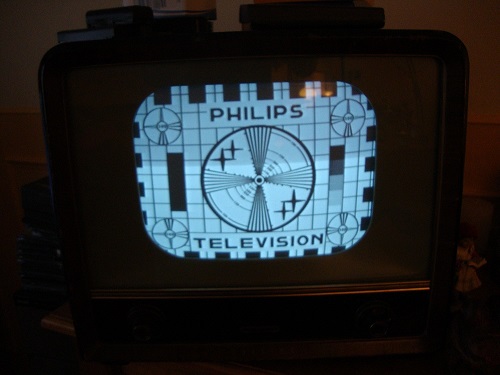

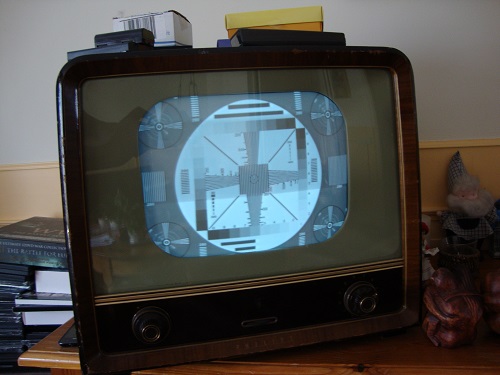

De tv op de foto heeft geen uhf en heb hier dus kan 4 gebruikt zoals in de begin tijd van de tv.
Je begrijpt natuurlijk dat het wel een vrij complex verhaal is.

Er zijn momenteel ook allerlei media spelers te koop die vrij simpel van een sd kaartje een beeldje op een tv weten te zetten.

Wellicht is dit een eenvoudige wijze om een oud testbeeld te genereren.
Ik gebruik deze opstelling vaak voor demo doeleinden en heb daar ook bij bewegende beelden.
Denk hierbij aan Swiebertje Fabeltjeskrant etc.

Het beeld is hierbij zo enorm scherp en stabiel dat het werkelijk waar geweldig is om na te kijken.

Voor restauratie en reparatie gebruik ik een test beeld generator zoals hier boven genoemd.

Hierbij een voorbeeld Philips K11 die jaren buiten onder een dekzeil heeft gestaan bij iemand in de tuin.

Groet Karel

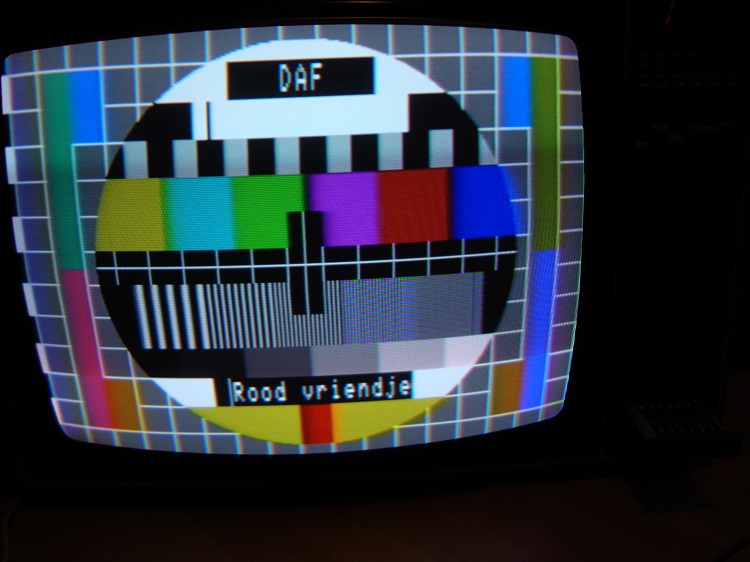

De originele electronische testplaat heeft in de gekleurde balken en accolades, kleuren die een optelsom zijn van pal signalen. Daardoor kun je hiermee fasefouten en vertragingslijnen afregelen, de PAL schakelaar controleren etc. Als die niet in orde zijn, dan zal er lijn om lijn kleurverschil optreden (jaloezie effect) Dat is een wezenlijk verschil met een plaatje gemaakt in Photoshop en dat is daarom minder geschikt om een toestel goed af te regelen.Zoek eens op PM5544 voor de details die in de testplaat verwerkt zijn.

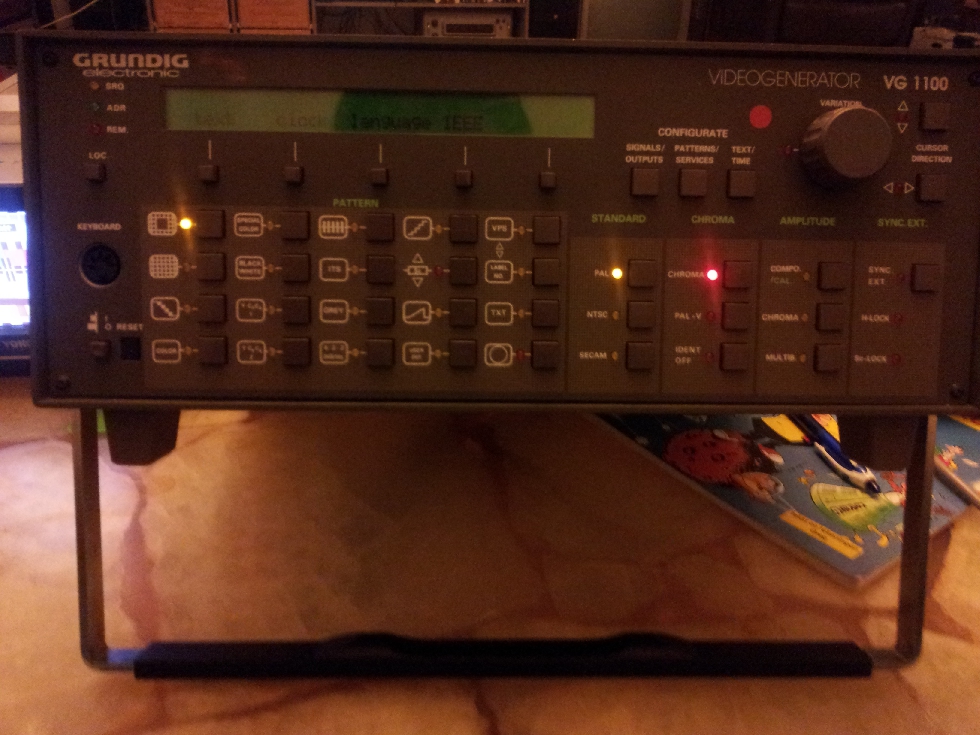

Als de machine kan worden weergegeven VG1100 Philips testbeeld zonder wijziging van het apparaat?

Kann der Grundig VG1100 ohne Modifikation das Philips PM5544 Testbild dargestellt werden?
