RegistrerenCD 104 (Toestel of techniek)
door Marbel
, Hoorn N-H, 07-06-2016, 19:50 (3189 dagen geleden)
Ik ben opzoek naar een originele gebruikers handleiding van de Philips CD 104.
Tevens wil ik graag uitleg wat de Philips codes kunnen vertellen, zoals fabricage datum, etc.
![[image]](images/uploaded/2016060721443657572424508dc.jpg)
![[image]](images/uploaded/20160607214455575724371ab7b.jpg)
![[image]](images/uploaded/20160607214512575724481c787.jpg)
CD 104
door franc , Loosbroek, 07-06-2016, 20:07 (3189 dagen geleden) @ Marbel
Zitten er niet meer stickers op?
Zoals typenr en serienummer.
Vaak zit het jaartal verscholen op de typesticker, er is naast het serienummer ook nog een soort datumcode aangebracht.

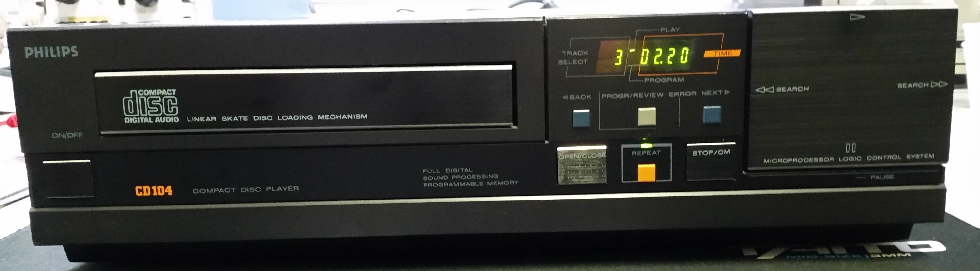

Het is een laat CD104 model, de eerste serie was antracietkleurig ipv zwart.
Ook is de uitvoering ietsje anders.
Vermoedelijk bouwjaar van deze serie: 1986.
Groet Frank
CD 104
door Maarten Bakker
, Haarlem/Delft, 08-06-2016, 09:58 (3189 dagen geleden) @ Marbel
Gewijzigd door Maarten Bakker, 08-06-2016, 10:01
Eerste sticker: typesticker
Tweede sticker: productiesticker/batchsticker
CD104/60: commercieeltypenummer inclusief uitvoeringsnummer
/60 is uitvoering /00 +60 of uitvoering /10 +50. Grotere veelvouden van 10 werden opgeteld als er een commercieel belangrijke wijziging was van het basisontwerp. Mogelijk hier de kleur zoals franc aangeeft. Andere nummers duiden bijvoorbeeld landen van bestemming aan als er aangepaste versies voor nodig zijn (bijvoorbeeld /05 en /65 voor Engeland, 240V).
AH01627 220480: volledig serienummer (eerste helft productiestand, tweede helft incrementeel nummer)
AH: origin letters voor Philips Hasselt (meestal 2 letters, soms 1)
01: eerste revisie
627: 1986, week 27 (later ook wel 4 cijfers)
220480: batchnummer (waarschijnlijk de eerste 1 of 2 cijfers) + nummer binnen de batch
Het hele gebeuren rond batchnummers verschilde per periode en per fabriek. Zou bijvoorbeeld de 2e batch kunnen zijn van de 2e productielijn, maar dat is me hier niet duidelijk.

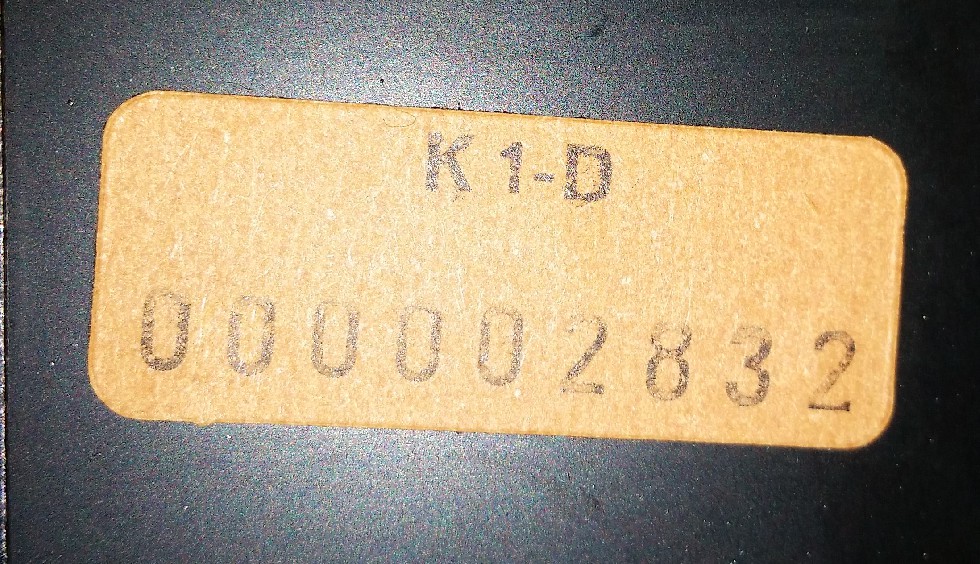

De kleine sticker (K1-D 000002832) toont vaak een getal dat in de buurt ligt van de laatste 4 cijfers van het serienummer, maar in dit geval en bij de andere CD104/60's die ik ken ook al niet.
Ter illustratie:
CD104/60 AH01537 303283
CD104/60 AH01602 414216
CD104/60 AH01616 319262 000028688
CD104/60 AH01622 215620 000093689
CD104/60 AH01627 220480 K1-D 000002832
CD104/60 AH01628 218099
CD104/60 AH01632 223791 K 1-D 000003870
CD 104
door Marbel , Hoorn N-H, 09-06-2016, 18:19 (3188 dagen geleden) @ Maarten Bakker
Beide heren bedankt voor de goede uiteenzetting van de Philips codering.
Bram.
CD 104
door Maarten Bakker , Haarlem/Delft, 09-06-2016, 20:02 (3187 dagen geleden) @ Marbel
Gewijzigd door Maarten Bakker, 09-06-2016, 20:05
Zoals altijd graag gedaan. Met elke aangebrachte informatie zoals de jouwe, wordt mijn begrip van het coderingssysteem weer beter.
Toch zag ik nog wat over het hoofd:
De kleine sticker (K1-D 000002832) toont vaak een getal dat in de buurt ligt van de laatste 4 cijfers van het serienummer, maar in dit geval en bij de andere CD104/60's die ik ken ook al niet.
CD104/60 AH01632 223791 K 1-D 000003870
Dit bedoelde ik met in de buurt liggen (3870 en 3791), maar bij de andere mij bekende nummers gaat dat dus niet op. Mijn theorie over dat in de buurt liggen, is dat er een voorraadbuffer zit tussen het produceren en het aanbrengen van een serienummersticker. Dan is de volgende vraag natuurlijk hoe dat zich verhoudt met het eventueel coderen van productielijnen in het serienummer, dus er blijft genoeg over om uit te zoeken.
