RegistrerenSchema Telefunken Musikus 108V stereo gezocht (Gezocht)
door pe1dpf
, Oosterhout NB, 09-06-2016, 08:51 (3095 dagen geleden)
Hallo,

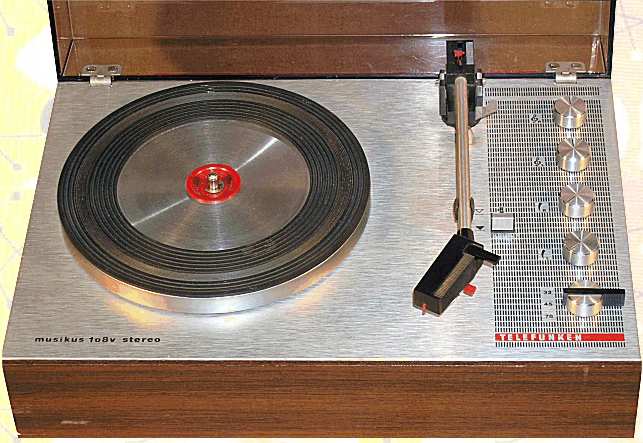

Ik ben bezig met het repareren van een Telefunken Musikus 108V stereo pick up.
Na wat mechanische problemen opgelost te hebben speelt deze weer prima.
Echter speelt een kanaal zachter dan het andere.
Het probleem zit in de versterker.
Een speurtocht op het internet heeft nog geen schema opgeleverd.
Heeft toevallig iemand dat beschikbaar?
Alvast bedankt.
Groeten,
René
![[image]](images/uploaded/2016060910495257592db02bfc1.jpg)
Schema Telefunken Musikus 108V stereo gezocht
door Paul Brouwer , Haarlem, 09-06-2016, 10:18 (3095 dagen geleden) @ pe1dpf
Ik heb vroeger ook zo'n pick-up gehad en kan mij herinneren dat die dat ook deed.
Het rechter kanaal speelde iets zachter dan het linker.
Groeten,
Paul
--
![[image]](http://www.philipsradios.nl/208U.jpg)
Schema Telefunken Musikus 108V stereo gezocht
door pe1dpf , Oosterhout NB, 09-06-2016, 10:51 (3095 dagen geleden) @ Paul Brouwer
Hallo Paul,
Oke iets verschil kan nog wel.
Deze pick up heeft twee volume regelaars L en R is apart in te stellen.
Als de ene ongeveer een kwart open staat moet de andere wel driekwart open staan om even hard te spelen.
Het ligt niet aan het element want als ik L en R doorverbind dan veranderd er niets aan het geluids verschil.
Het geluid klink overigens niet vervormd.
Dus toch nog even verder zoeken.
Groeten,
René
Schema Telefunken Musikus 108V stereo gezocht
door Hugo Sneyers , Tongeren, België, 09-06-2016, 12:24 (3095 dagen geleden) @ pe1dpf
Hallo Rene,
Ik heb dit ook ooit gehad met een Telefunken versterker, de oorzaak bleek een koppelcondensator (enkele µF) die sterk in waarde verminderd was.
Wellicht moet je het ook in die richting zoeken.
Groeten .... Hugo Sneyers
Schema Telefunken Musikus 108V stereo gezocht
door Vermonden André , België Machelen, 09-06-2016, 14:02 (3095 dagen geleden) @ pe1dpf
zie E-mail
mvg, André
Schema Telefunken Musikus 108V stereo gezocht
door snameroc , Etten Leur, 09-06-2016, 14:28 (3095 dagen geleden) @ Vermonden André
Ik heb het schema thuis maar ben nu op vakantie.
Over 2 weken weer thuis als je het dan nog niet heb zal ik het opzoeken.
Ik heb 2 van deze spelers maar bij allebij element rip.
Als iemand een goed element over heeft hoor ik het graag.
Ook heb ik nog een setje orginele luidsprekers hiervan.
Johan
Schema Telefunken Musikus 108V stereo gezocht
Hallo ,
Het element kan deels defect zijn
Een kristal plaatje gebroken kan al een geluidvermindering geven op 1 van de twee kanalen
Deze elementen zijn vaak stuk de naald zakt door de naalddrager heen of breekt gewoon af
Zonder dat je iets doet .
Er zijn copy elementen verkrijgbaar van Tonar ong 30 euro maar die zijn sterker Dan het origineel
Naalddrager transparant .
Small parts Dronten kan ze leveren
Op de beurs staat hij ook Jan Van der Klundert je wordt leuk geholpen daar.
Test ook eens even met een extern apparaat op de versterker men dat er een 5 polige aansluiting op
Zit.dus even radio erop loopt het dan gelijk is het toch het element.
Zwak punt van deze spelers.
Grt René Daemen
Schema Telefunken Musikus 108V stereo gezocht
door soundman2 , Wouw, 09-06-2016, 19:26 (3095 dagen geleden) @ René1968
Hallo ,
Het element kan deels defect zijn
Een kristal plaatje gebroken kan al een geluidvermindering geven op 1 van de twee kanalen
Deze elementen zijn vaak stuk de naald zakt door de naalddrager heen of breekt gewoon af
Zonder dat je iets doet .
Er zijn copy elementen verkrijgbaar van Tonar ong 30 euro maar die zijn sterker Dan het origineel
Naalddrager transparant .
Small parts Dronten kan ze leveren
Op de beurs staat hij ook Jan Van der Klundert je wordt leuk geholpen daar.
Test ook eens even met een extern apparaat op de versterker men dat er een 5 polige aansluiting op
Zit.dus even radio erop loopt het dan gelijk is het toch het element.
Zwak punt van deze spelers.
Grt René Daemen
TS schreef:
Het ligt niet aan het element want als ik L en R doorverbind dan veranderd er niets aan het geluids verschil
Soundman2
Schema Telefunken Musikus 108V stereo gezocht
door Wil , 09-06-2016, 19:31 (3095 dagen geleden) @ pe1dpf
Schema Telefunken Musikus 108V stereo gezocht
door soundman2 , Wouw, 09-06-2016, 20:39 (3095 dagen geleden) @ Wil
http://freeservicemanuals.info/nl/servicemanuals/viewmanual/Telefunken/MUSIKUS108Z/MUSIKUS108S/MU...
Dat zijn mono apparaten. Het kan wel zijn dat de stereoversterker, dezelfde schema's gebruikt, dus de versterker tweemaal
Schema Telefunken Musikus 108V stereo gezocht
door pe1dpf , Oosterhout NB, 10-06-2016, 05:44 (3094 dagen geleden) @ Wil
Hallo Wil,
Die was ik ook al tegen gekomen.
Leuk deze site, het enige wat je ziet zijn een hoop advertenties, maar nergens een manuel.
Groeten,
René
Schema Telefunken Musikus 108V stereo gezocht
door Wim Schoonhoven , Eemnes, 10-06-2016, 06:03 (3094 dagen geleden) @ pe1dpf
Dat is raar, want als ik de site open, krijg ik het eerste blad van de documentie zichtbaar.
Nu iets naarbeneden scrollen en dan klikken op Musikus 108z.
De documentatie wordtdan gedownload.
m.v.g.
Wim
--
Wim Schoonhoven
Schema Telefunken Musikus 108V stereo gezocht
door pe1dpf , Oosterhout NB, 10-06-2016, 06:16 (3094 dagen geleden) @ Wim Schoonhoven
Hallo Wim,
Ik klikte boven aan "Download manuel" en dan krijg je alleen maar een hoop onzin te zien.
Uiteindelijk gelukt maar helaas is deze total anders.
Deze heeft twee maal AC124 in de eindtrap.
De versterker in mijn pick up bezit AD161/AD162 in de eindtrap.
Mechanisch klopt het wel, dus toch nog iets mee opgeschoten.
Dus nog even verder zoeken.
Groeten,
René
Schema Telefunken Musikus 108V stereo gezocht
door Vermonden André , België Machelen, 10-06-2016, 09:32 (3094 dagen geleden) @ pe1dpf
Hallo René,
Volgens mijn TFK SM zitten er enkel AC torren in de mono versie(ook minder vermogen). Als eindtor AD152P(2 maal). Ik ken AD 161/2 niet maar ben gaan zoeken.Deze vind ik in de eindtrap van de TFK M241(bandopnemer). Bij deze
module zitten de klankregelaars niet op de eindprint.Bij andere Musikus
modellen was dit ook soms zo. Hoe zit het bij U.
Hopelijk heeft U er iets aan.
mvg, André
Schema Telefunken Musikus 108V stereo gezocht
door pe1dpf , Oosterhout NB, 16-06-2016, 20:46 (3088 dagen geleden) @ Vermonden André
Hallo André.
Ik heb me vergist.
In deze zitten ook twee stuks AD152 in de eindtrap.
Helaas tot op heden geen schema kunnen vinden.
Ik heb geprobeerd zonder schema er uit te komen maar dat is nog erg lastig.
Het geheel is niet symmetrisch opgebouwd dus L en R vergelijken is lastig.
Toch nog even wachten tot dat ik een schema heb.
Groeten,
René.
Schema Telefunken Musikus 108V stereo gezocht
door Vermonden André , België Machelen, 17-06-2016, 17:55 (3087 dagen geleden) @ pe1dpf
Hallo René,
Schema naar forumbeheer gestuurd, kan via deze weg geen schema sturen.
mvg, André
Schema Telefunken Musikus 108V stereo gezocht
door Maarten Bakker , Haarlem/Delft, 10-06-2016, 10:25 (3094 dagen geleden) @ pe1dpf
Dan heb je waarschijnlijk op een Google Ad geklikt, die zijn zeker op downloadsites extreem misleidend. Kwestie van even heel goed opletten wat er op de site zelf staat van waar je op moet klikken.
Schema Telefunken Musikus 108V stereo gezocht
door snameroc , Etten Leur, 10-06-2016, 13:46 (3094 dagen geleden) @ pe1dpf
zoals gezegd ik heb een papieren schema met de ad torren ooit gekregen bij een speler welke ik van maarten overnam.. maar ben nu op vakantie dus nog even geduld of via een mede forummer.
Johan
Schema Telefunken Musikus 108V stereo gezocht
door snameroc , Etten Leur, 24-06-2016, 09:31 (3080 dagen geleden) @ snameroc
Gewijzigd door snameroc, 24-06-2016, 09:39
Ik heb het schema gestuurd via de mail.
Ik heb het ook naar de beheerder gestuurd
Johan
Schema Telefunken Musikus 108V stereo gezocht
door pe1dpf , Oosterhout NB, 24-06-2016, 12:07 (3080 dagen geleden) @ snameroc
Hallo Johan,
Bedankt voor het toesturen van het schema.
Het schema had ik inmiddels al maar nu heb ik ook de print layout.
Groeten,
René
