Hallo forumlezers,

Voor de definitieve uitvoering van de FRAM voor de Tektronix scoop type 2465BDM

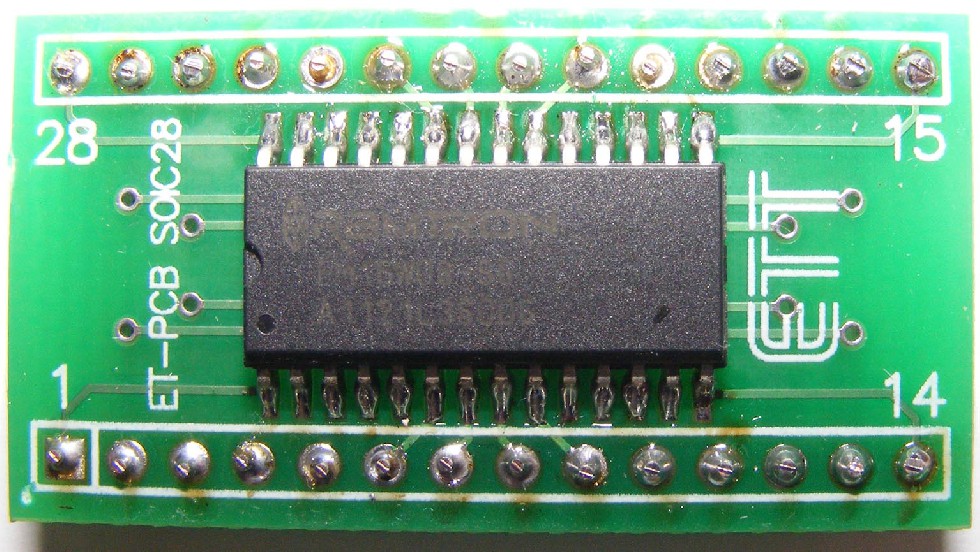

heb ik een SMD FRAM besteld. Na monteren op een verloop print ontdek ik dat je geen standaard header connectoren kan gebruiken voor de 28 DIL pennen.
Deze standaard headers passen niet in de 28-DIL IC voet (uitvoering buisconnectoren).

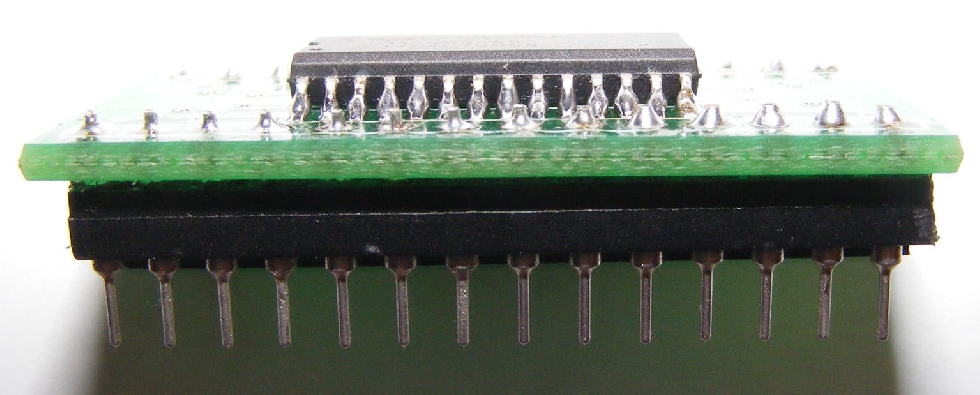

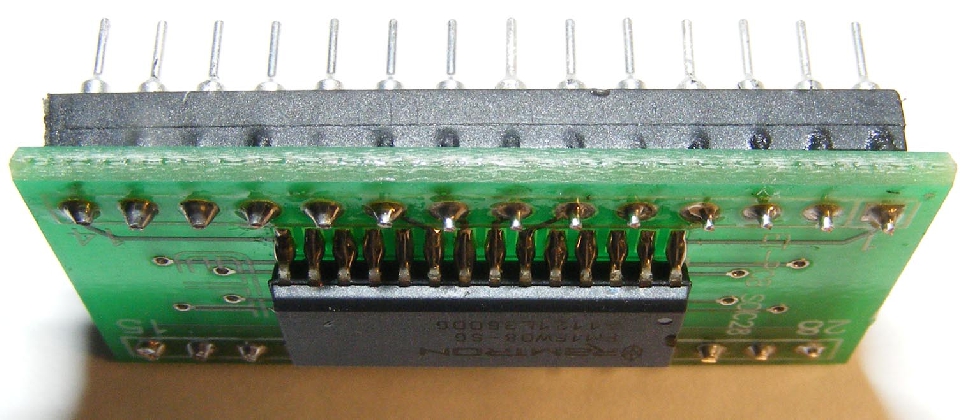

Uiteindelijk is de oplossing eerst (28) stukjes draad solderen in een 28 DIL voet. Daarna deze draden door gaten van verloop print steken en dan de draden met de verloop print strak op de voet gedrukt solderen. Zie de foto's voor het resultaat.

De "eigenlijke soldeer pennen" van de 28 DIL passen dan weer in de voet die op de scoop print zit.

Nu vraag ik me af of er ook headers zijn met de pen diameter van 0,46mm. Bij de standaard headers is de diameter 0,65mm.

Heeeft iemand hier ervaring mee gehad?

Graag jullie reactie al vast bedankt met vriendelijke groet,

Loek
