RegistrerenBoek of PDF: Ciarcia s Circuit Cellar Volume II (Gezocht)
door Maurice
, Dordrecht, 30-07-2016, 09:19 (3279 dagen geleden)
Gewijzigd door Maurice, 30-07-2016, 09:20
Ik zoek dit boek.
Vind wel wat on line bv als Google e-boek maar dat is niet te lezen fatsoenlijk.
Misschien heeft iemand dat boek of weet ergens te downloaden.
Vind ook op usenet maar ben ik geen lid van.
![[image]](images/uploaded/20160730112040579c71689e146.jpg)
Boek of PDF: Ciarcia s Circuit Cellar Volume II
door Oldtimer , Oegstgeest, 30-07-2016, 10:56 (3279 dagen geleden) @ Maurice
Deel II bestaat uit bijdragen van Carcia in Byte over de periode dec. 1978 t/m june 1980. En die bladen (en nog veel meer) vind je hier:
http://www.americanradiohistory.com/Byte_Magazine.htm
Hopelijk vind je deze kwaliteit voldoende.
Boek of PDF: Ciarcia s Circuit Cellar Volume II
door Maurice , Dordrecht, 31-07-2016, 12:07 (3277 dagen geleden) @ Oldtimer
Gewijzigd door Maurice, 31-07-2016, 12:12
Je geeft me wel wat te lezen!
Maar gevonden wat ik zocht:
Byte-1979-01.pdf-page 56 -computer controlled security system-SDK-85
Byte-1979-02.pdf-page 167 -Part 2-computer controlled security system-SDK-85
Byte-1979-02.pdf-page 152-Interfaceing TTL to 20mA Current Loop -Teletype
Byte-1979-03.pdf-page 152- Part 3-computer controlled security system-SDK-85
Reden.. Heb een MCS-85/SDK-85
Vond ik dat boek als e-boek artikel Ciarcia over deze uitbreiding.
Reden er is nodige op de kit uitgebreid o.a. geheugen en poorten.
Een kristal gemonteerd en zoek ik dus div toepassingen wat zou kunnen zijn.
Is natuurlijk experimenteel uitbreiding op dit bord maar goed.
![[image]](images/uploaded/20160731140707579de9eb5c3a9.jpg)

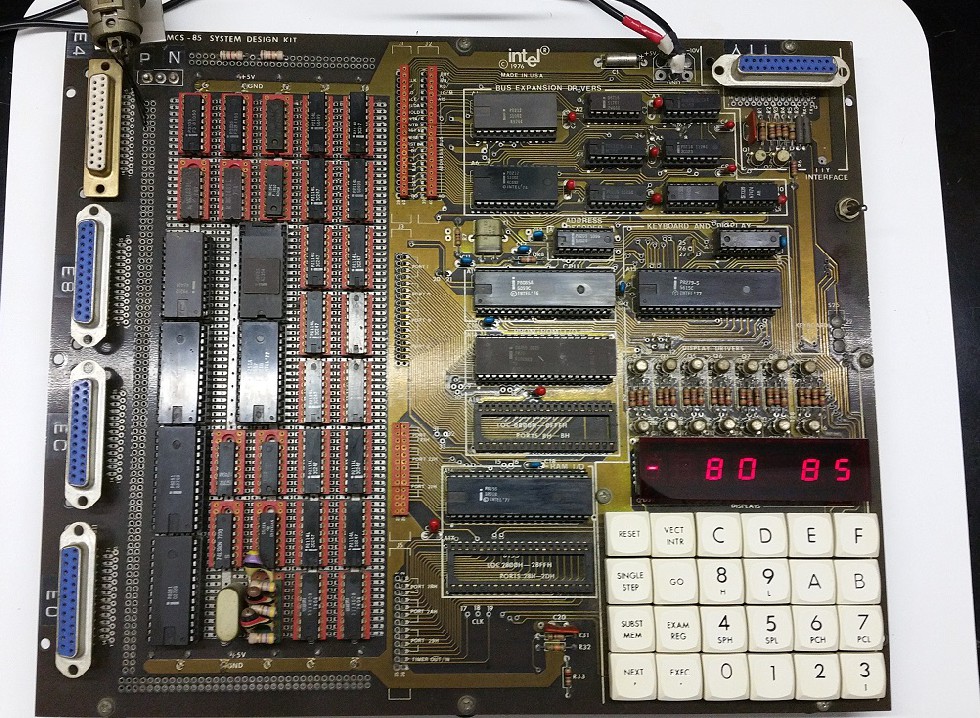

De uitbreidingen zo te zien aan de ICs,
2banken met geheugen P2114L en seriele poorten o.a.

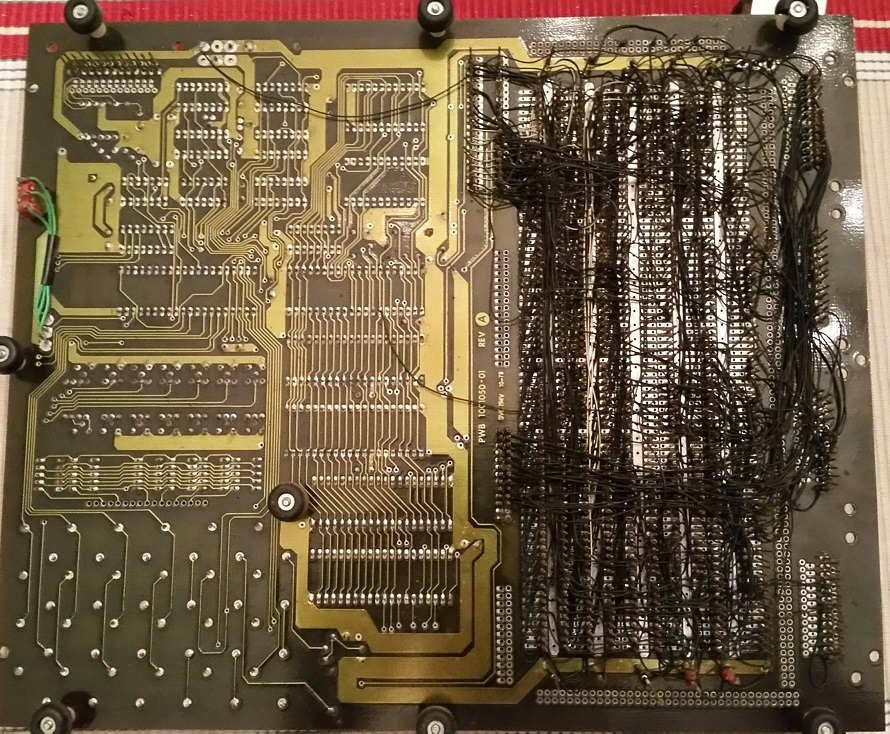

Hele boel is wirewrap-- succes
![[image]](images/uploaded/20160731141151579deb0714984.jpg)
Boek of PDF: Ciarcia s Circuit Cellar Volume II
door HM , Hilversum, 31-07-2016, 13:20 (3277 dagen geleden) @ Maurice
Hele boel is wirewrap-- succes
Mwah, 8 bit databus en x bit adresbus zijn er snel uit te halen.
Paar stuursignalen misschien samengesteld met wat adres lijnen.
Zouden ze er een besturing mee hebben gemaakt ?
Die 37 pins bij E0 heeft maar een paar aansluitingen.
De andere zitten behoorlijk vol, I/O ?
Boek of PDF: Ciarcia s Circuit Cellar Volume II
door Maurice , Dordrecht, 31-07-2016, 14:15 (3277 dagen geleden) @ HM
Tja zal nodige mee gebouwd zijn.
Via de poorten kan van alles aangestuurd zijn.
Internet is nodige te vinden 90% alleen de basis uitvoering.
Ik heb een behoorlijk complete uitvoering.
Dit zit er zo'n beetje op aan uitbreiding
Uitbreidings ic's
2x P8251 -Communication Controller
1x P8212 -8-bit I/O Port
1x P8251A -Communication Controller
7404A
MG1488L
P3205 ->DECDR 3-BIT 1-OF-8 Binairy Decoder/MAX Delay 18NS
C8253 ->Programmable Interval Timer
16x P2114L -> SRAM 4-BIT , 4K=1024x4/MAX Access 450ns/6x 4Y 1CS Address lines ->micro family 8080
9615PC
74LS90N
SN7493AN
Kristal
2114UCB
INTEL P2114L RAM SRAM 1024 X 4-BIT 5V
Boek of PDF: Ciarcia s Circuit Cellar Volume II
door HM , Hilversum, 31-07-2016, 17:44 (3277 dagen geleden) @ Maurice
Gezien de volle Sub-d connectors lijken die 3 P8251's wat overdreven, zoveel draad gaat daarvan niet naar de buitenwereld.
32k*8 SRAM, Wow......
Zit er nog iets van een EPROM op met daarin misschien wat code ?
Boek of PDF: Ciarcia s Circuit Cellar Volume II
door Maurice , Dordrecht, 31-07-2016, 18:44 (3277 dagen geleden) @ HM
Nee Geen Eprom met code.
Dat is met handje intikken.
Hoewel de TTY aanwezig is zou via terminal makkelijker moeten gaan.
Heb nog even precies onderzocht wat er op zit aan de experimenteer zijde.
Inderdaad veel bedrading natuurlijk AdressBus.
Belangrijk..Basis werkt.
Kan progje intikken en uit laten werken.
Internet ook Asambler gevonden dus dan zou het programeren zelf via PC moeten kunnen.
En op huidige pc het bordje proberen voor de liefhebbers:
download de SDK85.exe file =>is veilig net geprobeerd
http://www.circuitsonline.net/forum/view/126299
Uitbreidings ic's
3x P8251 -Communication Controller
1x P8212 -8-bit I/O Port
1x P8251A -Communication Controller
2x P3205 ->DECDR 3-BIT 1-OF-8 Binairy Decoder/MAX Delay 18NS
1xMC1488L ->RS232C QUAD LINE DRIVER
1xMC1489L ->QUAD LINE RECEIVERS
1x9615PC ->Line Receiver, Dual, Differential, 16 Pin, Plastic, DIP
1xC8253 ->Programmable Interval Timer
2x 7404 ->Hex inverters
1x74LS90N ->Decade and Binary Counter,divide-by-12-counter,4-BIT Binary counter
1x SN7493AN ->Asynchronous 4-bit binary counters
16x P2114L (waarvan 2x 2114UCB)-> SRAM 4-BIT , 4K=1024x4/MAX Access 450ns/6x 4Y 1CS Address lines ->micro family 8080
1x Kristal
