Hoi Kris,
Ik vermoedde al zoiets.

Op welke print? De print na de beschadigde voedings print? Dat is dan de print (Control board) die zich bevindt tussen de hoofd print (Main PC board) en de beschadigde.

Van de beschadigde PCB gaan 2 draden (rood en zwart) naar de Control board). Die draden heb ik aan de kant van de beschadigde PCB losgeknipt, 4 x 1.5 volt batterijen in de batterij ruimte van de radio geplaatst en de draden komende van de control board verbonden met de draden die uit de batterij ruimte komen. Binggo! De radio doet het. Ik zal niet te vroeg juichen, want ik heb maar al te vaak met een "addertje uit het gras" te maken gehad waardoor een ander probleem zich aandiende.

Volgesn mij kan ik nu de 2 draden die van de control board komen solderen aan de de draden die uit de batterij ruimte komen waarmee ik de beschadigde PCB omzeil en gewoon weer naar de radio kan luisteren zonder dat deze met een adapter aan het elektrisch net is verbonden.

Wat vind jij?

Met vriendelijke groet,

Jan.

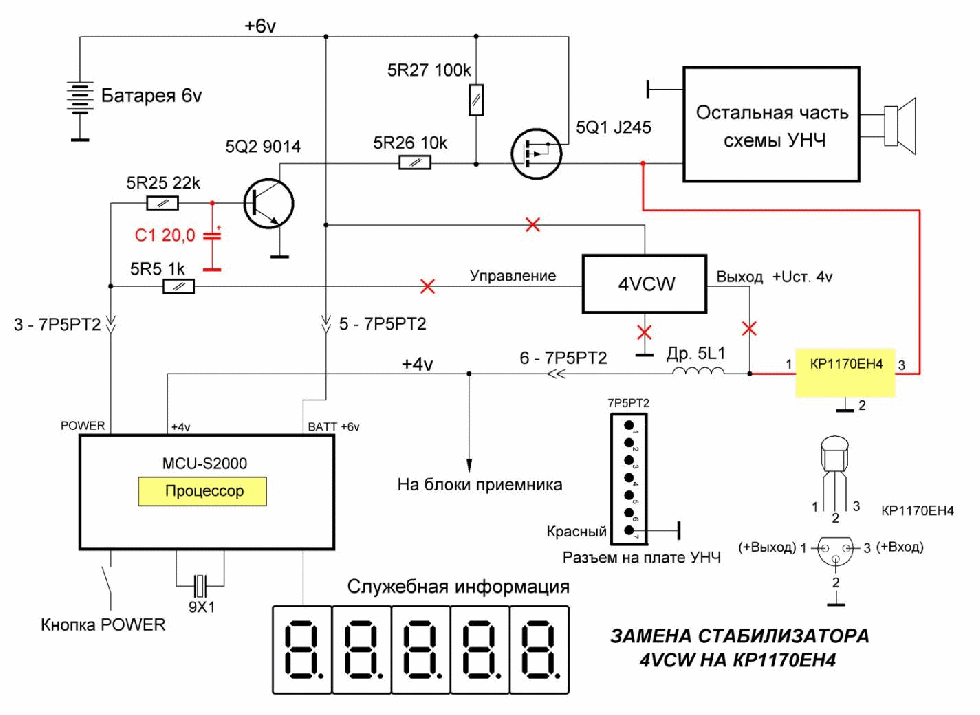

Ik moest even zoeken maar op een Russische site vond ik een stukje van het schema van de Tecsun S-2000 die overigens ook bekend staat als de Grundig Satellit 750 of éton 750.
5Q1 is niet het typenummer van de MOSFET maar de aanduiding in het schema.
De MOSFET werkt als een elektronische schakelaar die bestuurd wordt door 5Q2 die op zijn beurt weer gestuurd wordt door de microprocessor in de Tecsun.
De rode lijnen en kruizen geven een modificatie aan om de 4VCW, die de 4V levert voor de microprocessor, te vervangen door een ander ic en is in jouw geval dus niet van toepassing.
Op pen 6 van connector 7P5PT2 moet je in ieder geval 4 V meten en niet hoger anders heb je straks weer een probleem!

Willem
