Philips A6X38AT ontvanger, wie kan me helpen?

Beste Mensen.

Jaren terug heb ik me laten registreren op het Nederlands buizenforum, temeer omdat ik wat Philips biampli buizen toestellen bezit, en de nodige problemen om ze weer werkend te krijgen, ben tegengekomen.
Sinds een lange tijd heb ik een een transistor tuner staan van Philips, het type A6X38AT.Ooit gekregen van een overbuurman, het ding speelt prima, op een klein manco na, het neon lampje voor indicatie van stereo ontvangst is weg.Ik heb destijds de fitting voor het lampje kortgesloten, zo werkt de stereo weergave wel, alleen geen visuele weergave meer...
Hierbij wil ik jullie wat vragen voorleggen, misschien dat ik met jullie hulp wat verder kom.

1 Is het neonlampje simpelweg te vervangen door parallel over de lamp fitting, een LED met voorschakel weerstand aan te sluiten?

2 Ik zou op de kortegolf banden graag de amateurs willen ontvangen die via SSB uitzenden.Op welk punt in de ontvanger zou ik het best het signaal van een externe BFO oscillator kunnen aansluiten?

3 Gerelateerd aan de vorige vraag, wie weet een goed schema van een stabiele BFO oscillator?

4 Helaas heeft een vorige eigenaar de draaiknoppen voor band selectie en afstemming vervangen door dikke lelijke metalen knoppen.Heeft iemand nog de originele liggen, en wil die wel kwijt?

5 Ik kan nergens de impedantie van de antenne aansluiting terug vinden, wie weet dit?

Alvast hartelijk dank voor jullie hulp.
Mvg,

Jelle.

Reageer op dit bericht

3133 keer gelezen

Beste Mensen.

Jaren terug heb ik me laten registreren op het Nederlands buizenforum, temeer omdat ik wat Philips biampli buizen toestellen bezit, en de nodige problemen om ze weer werkend te krijgen, ben tegengekomen.
Sinds een lange tijd heb ik een een transistor tuner staan van Philips, het type A6X38AT.Ooit gekregen van een overbuurman, het ding speelt prima, op een klein manco na, het neon lampje voor indicatie van stereo ontvangst is weg.Ik heb destijds de fitting voor het lampje kortgesloten, zo werkt de stereo weergave wel, alleen geen visuele weergave meer...
Hierbij wil ik jullie wat vragen voorleggen, misschien dat ik met jullie hulp wat verder kom.

1 Is het neonlampje simpelweg te vervangen door parallel over de lamp fitting, een LED met voorschakel weerstand aan te sluiten?

2 Ik zou op de kortegolf banden graag de amateurs willen ontvangen die via SSB uitzenden.Op welk punt in de ontvanger zou ik het best het signaal van een externe BFO oscillator kunnen aansluiten?

3 Gerelateerd aan de vorige vraag, wie weet een goed schema van een stabiele BFO oscillator?

4 Helaas heeft een vorige eigenaar de draaiknoppen voor band selectie en afstemming vervangen door dikke lelijke metalen knoppen.Heeft iemand nog de originele liggen, en wil die wel kwijt?

5 Ik kan nergens de impedantie van de antenne aansluiting terug vinden, wie weet dit?

Alvast hartelijk dank voor jullie hulp.
Mvg,

Jelle.

Het glimlampje brandt louter en alleen op de verdubbelde gelijkgerichte 19KHz piloottoon en heeft daarvoor maar weinig stroom nodig bij een toch wel vrij hoge spanning. Voor een led is dat juist andersom. Een nieuw neonpitje is dus de simpelste oplossing.

Reageer op dit bericht

3037 keer gelezen

Het glimlampje brandt louter en alleen op de verdubbelde gelijkgerichte 19KHz piloottoon en heeft daarvoor maar weinig stroom nodig bij een toch wel vrij hoge spanning. Voor een led is dat juist andersom. Een nieuw neonpitje is dus de simpelste oplossing.

Bij een typische indicatie-LED zoals zoveel toegepast in de jaren '80 ook als stereo-indicator denk je inderdaad aan een stroom die zo'n 10 keer zo hoog moet zijn, maar de afgelopen jaren heeft de ontwikkeling van LED's niet stilgestaan.

High efficiency LED's branden echter uitstekend op lage stromen (dezelfde ordegrootte als een neonlampje). Wel is er nog steeds een zeer groot verschil in werkspanning; die is ruwweg 60 tot 80V lager dan die van een neonlampje.

De schakeling geeft weinig echte aanknooppunten voor de spanning, maar laat ik 65V zeggen. Dat is een beetje de laagste waarde die ik me zo voor de geest kan halen. Als je dan de LED 1mA geeft, kom je op een weerstandje van (practische waarde) 68k.

Is er alleen wel nog een instinkertje denk ik, er gaat als ik het schema goed begrijp wisselstroom doorheen dus moet je 2 LED's antiparallel gebruiken en die samen op 1 enkel weerstandje aansluiten.

Ben het trouwens eens met je conclusie: neonlampje gebruiken is makkelijker.

Reageer op dit bericht

3010 keer gelezen

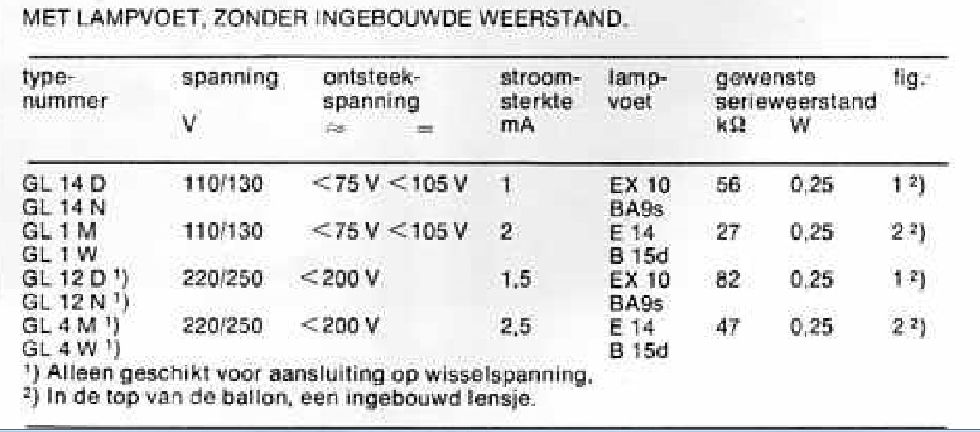

De neon is een GL1M

[image]

Reageer op dit bericht

2988 keer gelezen

Hartelijk dank Maurice.
Nu weet ik tenminste de werk/ontsteek spanning van het lampje.
Had reeds gezocht op het originele typenummer, maar die lijkt niet/ moeilijk te verkrijgen?

Reageer op dit bericht

2818 keer gelezen

Hallo Maarten.

Dank voor je reactie.
Een goede tip voor wat betreft low current leds te gebruiken.Idd staat er een wisselspannig over de lampfitting.Het zal denk ik nooit gaan werken om een led schakeling direct 1 op 1 te vervangen in de lampfitting, volgens mij heeft het 19 khz signaal de taak om zowel de lamp te ontsteken, alsook de diode matrix voor de opbouw van het links/rechts signaal te laten schakelen???Gelijkrichten met de led zou volgens mij betekenen dat de matrix niet meer werkt.Daarom was mijn gedachte om de fitting gewoon doorverbonden te laten, en hier parallel een led Schakeling met diode en voorschakel weerstand aan te sluiten.Maar misschien zie ik dit verkeerd?Low current leds zitten ook rond 2 ma, en dankzij Maurice weet ik nu dat het neon lampje ook rond 2 ma trekt, dus kwa stroom zou het moeten kunnen om een low current led aan te sturen?

Reageer op dit bericht

2775 keer gelezen

2mA klinkt prima. Dat met die wisselspanning ondervang je door 2 LED'jes antiparallel te zetten of een gewone diode antiparallel over de LED (kijk even in welke richting de LED de best geschikte helderheid heeft, als er verschil is).

Reageer op dit bericht

2781 keer gelezen

2 Ik zou op de kortegolf banden graag de amateurs willen ontvangen die via SSB uitzenden.Op welk punt in de ontvanger zou ik het best het signaal van een externe BFO oscillator kunnen aansluiten?

Beste Jelle, dit zou kunnen via een losse koppeling (draadje) in de buurt van de am detector. Maar ik wil je niet ontmoedigen, maar de doorlaat van het middenfrequent van deze radio is veel te breed voor goede SSB ontvangst. Dus erg selectief zal het niet werken bij veel activiteiten op de band zul je veel storing ervaren. Bovendien is de am detector niet echt geschikt voor SSB dit zou een product detector moeten zijn. Dan is er nog het punt van de afstemming die te grof is. Je zou dit kunnen oplossen met een vertraging. Maar uiteindelijk zul je vaststellen dat je alleen sterke signalen kunt ontvangen en de vaak zwakkere tegen stations niet kunt horen. Als je het toch wil proberen zorg dan dat je het antenne signaal kunt verzwakken want de avr zal ook niet werken. Om dus amateur gesprekken te kunnen volgen zul je een beetje "machinist moeten spelen"
Dit toestel is een goede omroepontvanger maar niet echt geschikt als communicatie ontvanger.

Groeten Jan

Reageer op dit bericht

2877 keer gelezen

Hallo Jan.

Wat je schrijven betreft over de geschiktheid van deze ontvanger voor ssb ontvangst, daar was ik al een beetje bang voor.Ik ondervind nu al problemen om amateurs te vinden op de kortegolf banden, een heel kleine twist van de afstemmer, en weg is het signaal.Een BFO oscillator hoeft denk ik niet zo duur te zijn om te maken. Een oscillator spoel heb ik wel uit een donor radio, en wat condensatoren halfgeleiders en weerstanden zullen de portemonnee ook niet erg veel geweld aan doen denk ik. Ik had al eens rond gekeken op internet voor een mooie 2e hands kortegolf ontvanger.Ik denk dan aan een kenwood/trio R1000 of een Sommerkamp/Yaesu frg 7700.Helaas zijn deze ontvangers al redelijk op leeftijd, en wat voor grappen kom je dan tegen bij aanschaf? Nieuw zijn er ook wel kastjes rond 2 a 300 euro, maar moet eerst me maar eens meer verdiepen in de (on) mogelijkheden met deze ontvangers...

Reageer op dit bericht

2821 keer gelezen

Ik heb een paar ervaringen met het ontvangen van SSB op omroepdozen en onderschrijf wat Jan al zei: het is qua ontvangst in de verte niet vergelijkbaar met een echte SSB ontvanger. Van de door Jan genoemde problemen is denk ik de fijnheid van afstemming het grootste bezwaar.

Als je een heel vaste hand hebt, kun je de locale oscillator van een toestel gebruiken als BFO voor een tweede, zoals ik doe op deze foto:
https://www.staff.science.uu.nl/~tel00101/FotoAlbum/F2004/RadioC10/d010.htm
Hier gebruik ik een "normale" ontvanger met kortegolf om op de 40m band een amateur te ontvangen. De bovenste ontvanger heeft bandspreiding, is dus fijn af te stemmen, en als je 450kHz LAGER afstemt, dus rond 6.6MHz, kun je de oscillator oppikken samen met de zender.
Dit kan een hoorbaar signaal opleveren, het is heel grappig om dit een keer te doen, maar normale, stabiele en reproduceerbare ontvangst is hiermee niet echt mogelijk. Ik gebruik hier expres de wat luxere radio met bandspreiding als BFO, en niet als primaire ontvanger, omdat ik dan de BFO heel precies kan inregelen.

Ook heb ik laatst een oude omroepdoos (met buizen) van BFO voorzien.
Dankzij de fijnafstemming en de digitale frequentieaanduiding kan ik met deze kist, die er verder niet uitziet, wel goed afstemmen op 80 en 40 meter. De BFO is ook redelijk goed in te regelen omdat er een knop op zit die over het hele draaibereik de BFO ongeveer 6kHz verstelt.

Je moet je even realiseren dat voor verstaanbare ontvangst, je de BFO en zender op minder dan 100Hz nauwkeurig op elkaar moet afregelen. Dit kan door je BFO te laten staan en heel precies af te stemmen, of door ongeveer af te stemmen tot de zender binnen je IF bereik valt, en dan je BFO precies in te regelen. Met de afstemknop van een omroepontvanger gaat dat meestal niet lukken, je hebt echt fijnregeling nodig!

De oscillator in mijn "poor mans communications receiver" heb ik voor 68 cent uit China verkregen, inclusief verzenden! Ter vergelijk, een brief versturen in Nederland kost tegenwoordig 73 cent. Dus snap niet hoe het kan maar profiteer ervan!

Reageer op dit bericht

2758 keer gelezen
