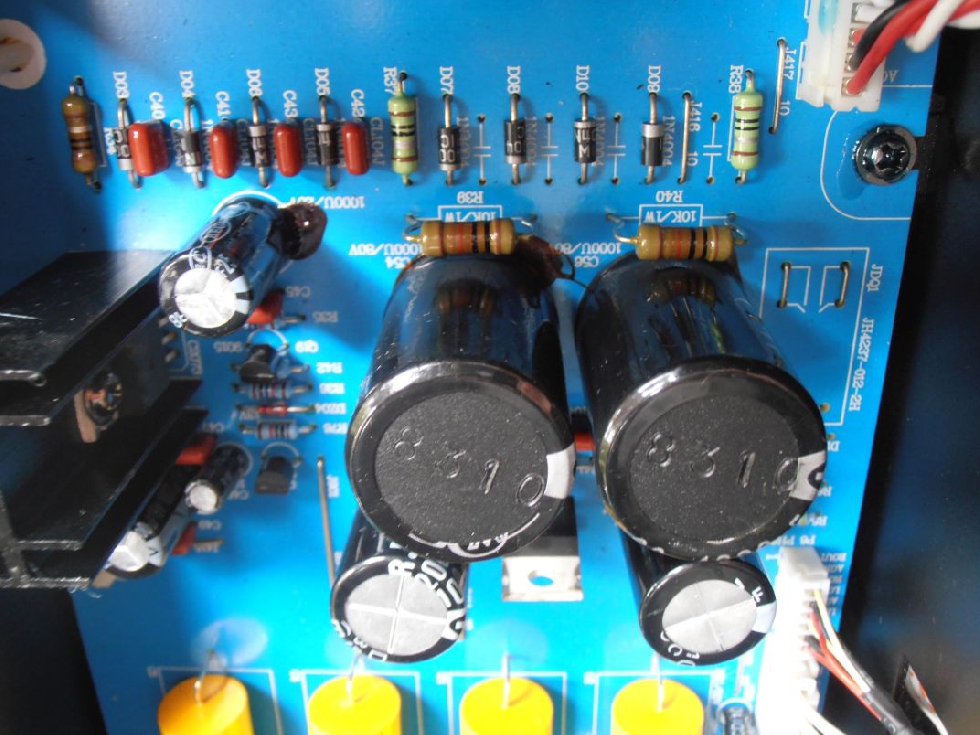

Vermoedelijk zit er een zgn switched mode voedingsdeel in. In apparaten die langdurig stand-by staan willen de elco's daarvan nog wel eens defect of capaciteitsloos raken. Dat komt omdat daar vrij hoge hf stromen door heen gaan. Ze moeten daardoor ook een lage ESR hebben.
Controleer eens of er elco's in de voeding ziten waarvan de bovenkant enigszins bol staat. Als je een capaciteits-meter hebt kun je ze ook meten, liefst uit de schakeling, maar soms lukt het ook wel als ze nog op de print staan.
Als inderdaad elco's defect zijn, moet je echt exemplaren erin zetten met een lage ESR, anders zijn ze vrij snel weer stuk. De aanduiding 105 graden zegt weinig over de ESR.
Verder is het zinvol om te controleren of de trafo op de voedingsprint niet losgekrompen is in het soldeer.
Het zijn maar wat aanwijzingen uit de praktijk. De fout eruit meten is vaak handiger dan lukraak wat vervangen.
Een schema zoek ik nog naar.

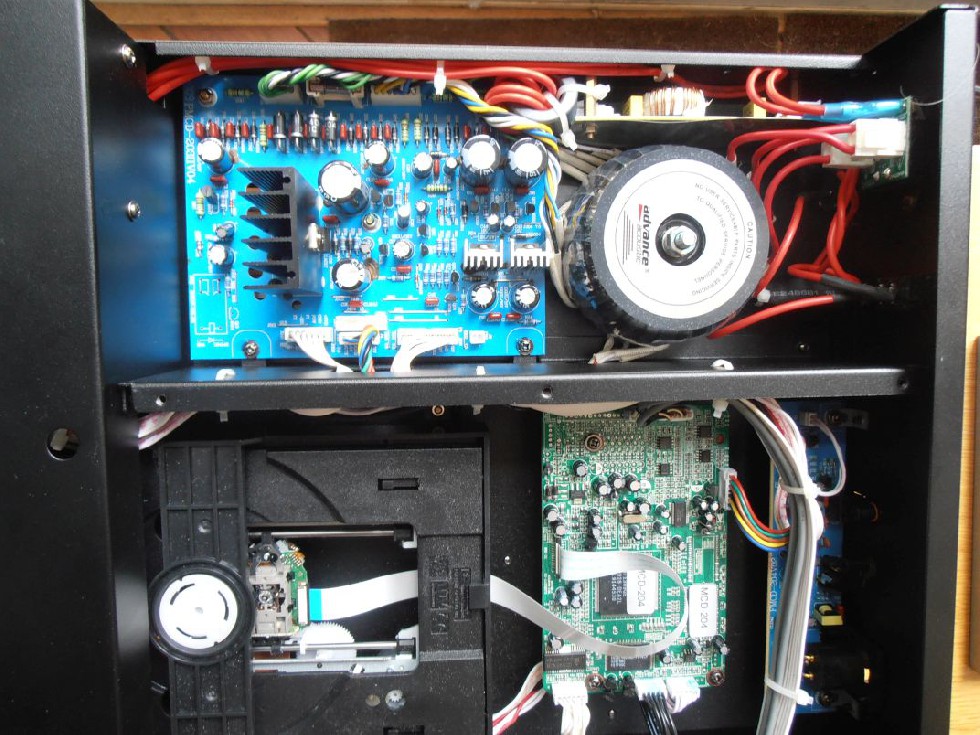

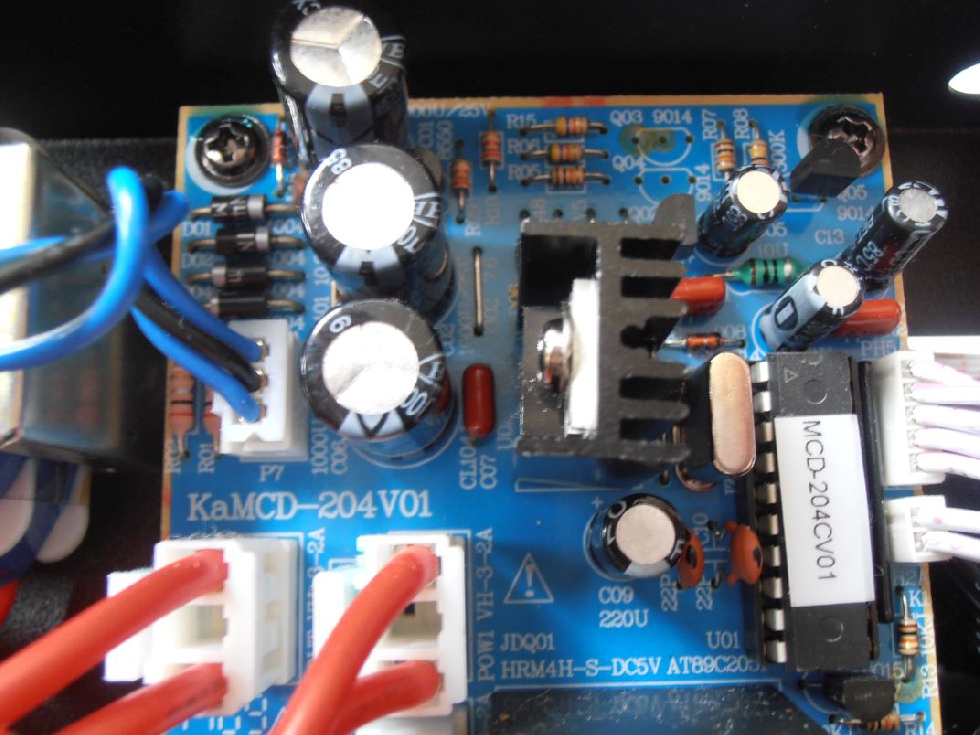

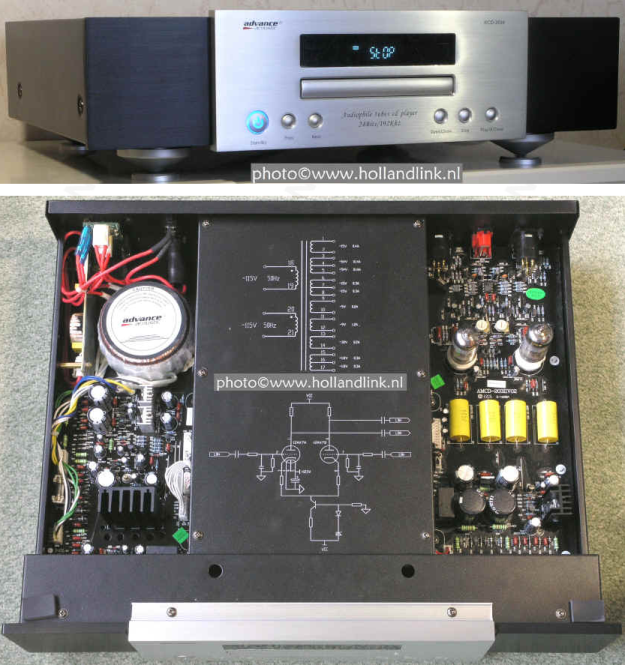

Dit is de voeding midden foto?

Zo te zien staat bij de plug precies wat er op moet staan.
Lijkt me de stand-by ook gewoon vermeld.

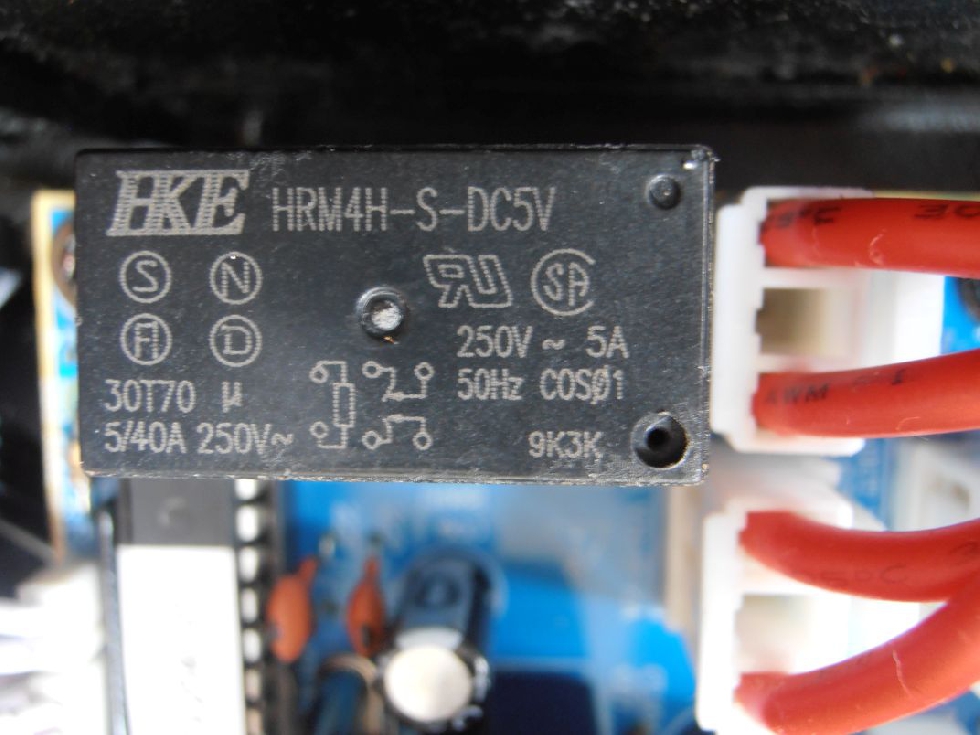

Deze activeert het relais.
Tot die tijd, in stand-by, staat er denk enkel 5V tbv standby functie.

Pluggen los, relais handmatig activeren door of hoog of laag maken van betreffende pennetje en je kunt de voeding testen op werking.

Anders oplossen is relais overbruggen, of relais los solderen en meten of
contacten nog in orde zijn.

Daarna nog testen of de voeding ook in belasting blijft werken.
Zo bekend nu of de voeding on orde is.

Nu je de voedingen weet kun je de diverse modules onderzoeken of daar fouten op zitten.

Kan zijn dat een van de modules een dermate hoge stroom trekt dat de voeding afschakelt.
Controleer dus of er een stroommeting op de voeding zit.
Misschien kun je enkele modules los halen en dan trachten of ding wel wil doorstarten.
Afhankelijk hoe slim de boel is gebouwd natuurlijk.
Uiteraard in acht houden dat de standby module zonder dat natuurlijk niets start.

ENfin
Beetje in oplossingen denken.

Een gewone fout zou eerder niet starten of draaien van CD speler zijn.
Laser fouten e.d. , Display fouten enkel blank of corrupte tekst.
Knopbedienings fouten door defecte in bediendeel, zou allemaal niet resulteren in een blijvend standby.

Dus wat houd hem in standby?
Niet opkomen van juiste voeding,
Te hoge stromen na inschakeling waardoor de boel weer af valt.
Een cpu die niet reageert.=> Controleer reset circuit cpu.
Deze start even op moment van aanzetten om de cpu te resetten.
Zoek IC op vervolgens de datasheet, daar staat hoe deze moet werken.

Vandaag is DIODE dag....

Na de K9 van Rene de CD speler van Paul opgepakt.
Zoals titel aangeeft, komt niet uit standBy.
Paul kwam er niet uit en is op mijn werktafel terecht gekomen.

Na meting is hoofdvoeding in orde.

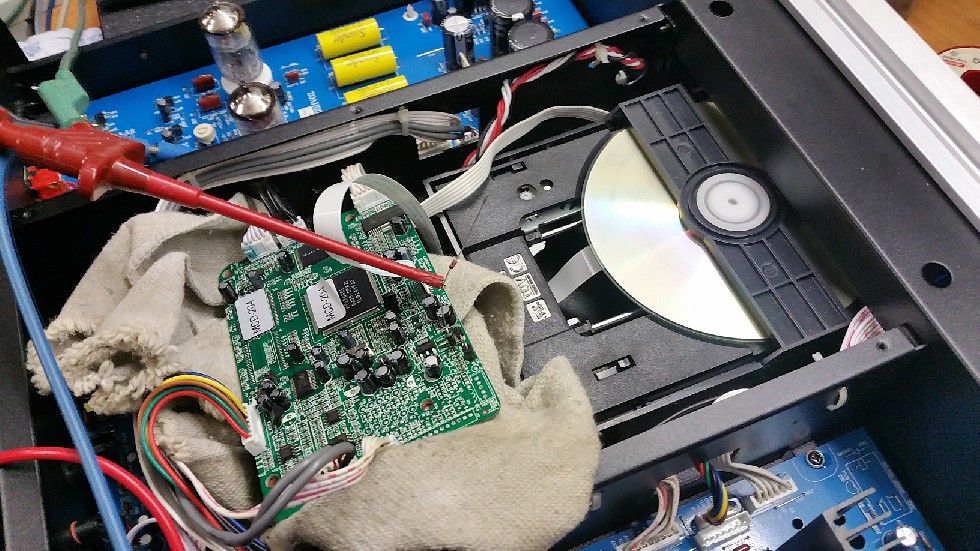

CD main PCB was er geen KLOK op de X-Tal.
Doe dat meestal direct bij een CPU om te zien of daar ieder geval leven zit.
Hier dus niet het geval.Geen klok.
Ondanks dat spanningen er "leken"te zijn op PCB.
O.a. de 78L05 keurig 5V enz.

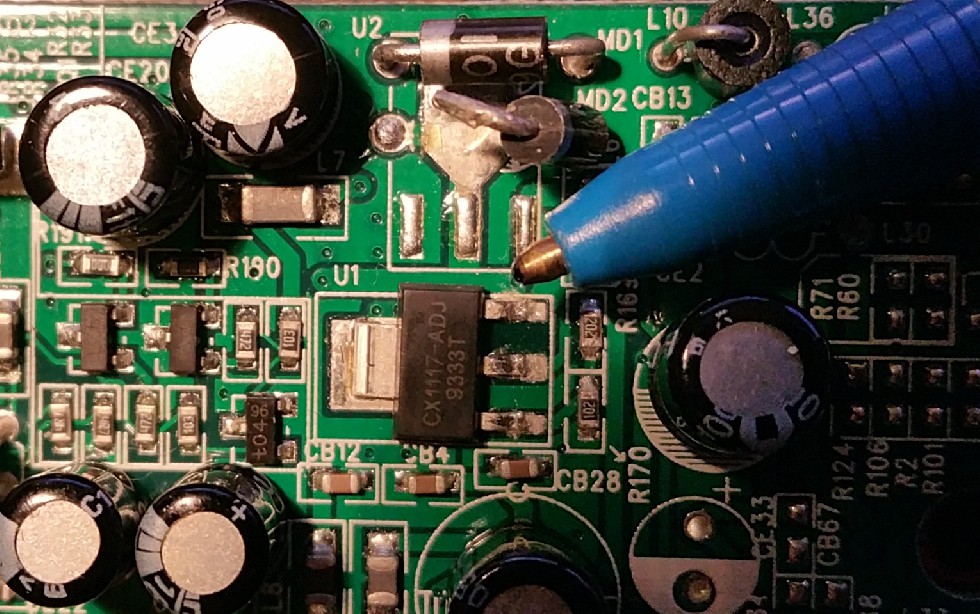

Vond een CX1117-ADJ, dat lijkt op een spanningsregelaar.
Datasheet er bij en jawel klopt.
Ingang 0,7V en dat is niet veel, uitgang 0,0 niks.
Verder zoeken en kom op 2 dioden in serie.
1e diode er voor keurig 5,0V, er na 4,5V,
2e diode er na de 0,7V.
Diode los gehaald en meet keurig netjes door.
Maar een drop over een diode is vreemd of wordt naar beneden gehaald door een sluiting.
Na onderzoek in ander schema de MT1389QE bekeken en lijnen volgen moet
voor de CX1117-ADJ toch echt 3,3V staan, de CX1117-adj regeld dan verder terug naar 1,8V.

Nwe diode er in, Haalde niets uit,
Dan botweg 3V3 extern gevoed uit een stabiele voeding.
Zie daar start weer keurig op.FILMPJE

Dan toch maar 2 nieuwe 1N4001 geplaatst.
Daar na plaatsing 2e diode de meeting na de 1e van 5V naar 2,4V dropte.
EN jawel start ook nu weer keurig op.
Staat nu een test CD te draaien.
