Voor reparatie aan een B&O portable zoek ik een luidspreker met de volgende specs:

4 ohm 3-6 watt
12cm doorsnee
13cm diagonale doorsnee

Max. 5,5cm diep

Wie heeft wat liggen?

--
TB-303 <3

Reageer op dit bericht

3754 keer gelezen

Ik heb een 8-kantige speaker met de volgende afmetingen:
Kleinste diameter huis 12 cm (van zijde naar zijde)
Grootste diameter huis (van hoek naar hoek) 13 cm
Diameter conus buitenrand ca. 10,5 cm
Op elke hoek een schroefgat hartafstand naar tegenoverliggend schroefgat 12 cm
Diepte 5,5 cm
Codering op spoelhuis 2422 256 35001 en 68-31-AM (of AH)
Codering in conus 2116

Ik vermoed dat het een oude Philips is, maar ik weet de specificaties niet (iemand hier op het forum?)
Met gelijkstroom is de weerstand ca. 6 Ohm. (Impedantie waarschijnlijk 8? :-( )

Reageer op dit bericht

3668 keer gelezen

Denk dat dat een AD3501RM(4 ohm) of SM(8 Ohm) is

5" of wel 129mm en 56mm diepte
4W
en werd gebruikt in toestellen medio 1968 week 31
Immers die 68-31-AH is de Datum code

Reageer op dit bericht

3624 keer gelezen

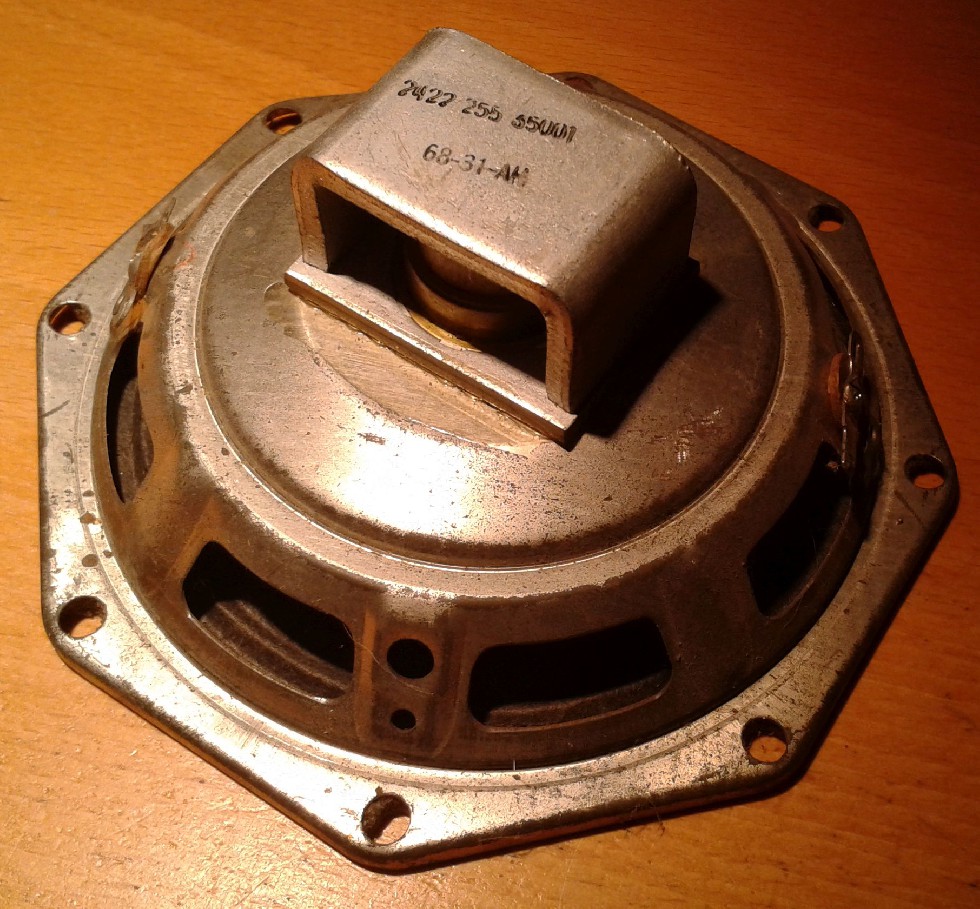

Dit is hem.
[image]
[image]

Hij ziet er toch wat anders uit dan de plaatjes van een AD3501RM /SM op het internet.

Reageer op dit bericht

3575 keer gelezen

Dan is het correcte codenummer dus 2422 255 35001 (en niet 256!).

Een type heb ik ook nog niet, maar het is directe familie (alleen andere impedantie waarschijnlijk) van de luidspreker 2422 255 35002 die in onder andere de Philips 19RB270 en 22RH370 is toegepast.

Misschien is er langs die weg een type te vinden. Ik ben nu niet in de buurt van mijn databoeken om te kijken of er daar ook wat in staat.

Reageer op dit bericht

3528 keer gelezen

er 2422 255 55001

Zie naar de wel leesbare cijfers
dat het een 5 moet zijn.

Reageer op dit bericht

3500 keer gelezen

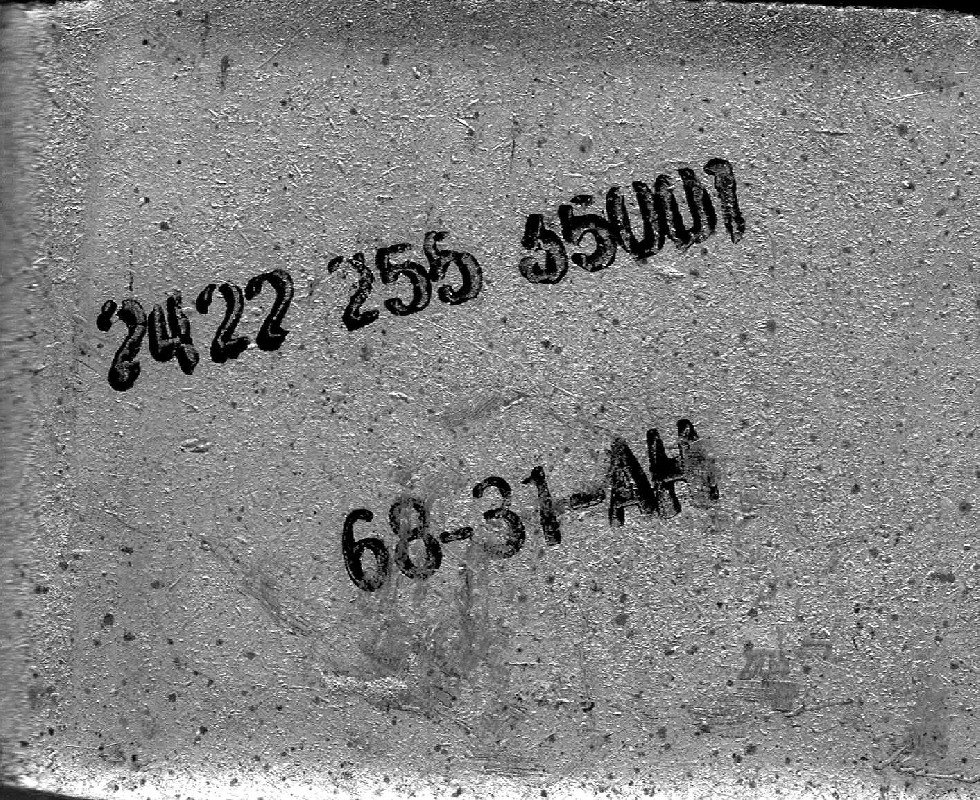

Ik ga in ieder geval voor een nieuwe leesbril! ;-)
(mijn scanner heb ik niet altijd bij me)
[image]
Sorry V1ncent voor het afdwalen van je vraag!

Reageer op dit bericht

3547 keer gelezen

Maak van de 3e 5 toch maar een 3.

Reageer op dit bericht

3531 keer gelezen

Ja eens maarten betreft natuurlijk dat cijfer de diameter

als we de ADxxxx code hebben kan er een org in.

Reageer op dit bericht

3564 keer gelezen

Even gekeken wat er in de 22RH370 zit. Daar zit (origineel of equivalent, in elk geval volgens de documentatie) een AD3506RM in van 4 ohm.

Deze luidspreker zou zomaar een 8 ohm uitvoering van de AD3506 kunnen zijn, of in elk geval iets dat er sterk op lijkt.

Reageer op dit bericht

3473 keer gelezen

Een AD3506SM vind je in de box 22GL565
Code is dan 2422 255 35008

Een AD3506RM vond ik op net een foto van en een org doos. Code 2422 255 35002

Blijft over een AD3506RX
Mogelijk is die code 2422 255 35001???
Gezien gebruik en freq range tot 10.000Hz, kan.

ENfin
Denk dat we warm in de hoek zitten dat er een dergelijke AD3506 is.
De toevoeging is enkel tbv gebruik specifiek

Naam:,Power:,Impedance;,Freqrange;,Res.Freq;,Baffleopening;,Unit Depth
AD3506 RM 3 4 --20.000 124 106 11cm* 4Ohm*3Watt* Fres124-20 kHZ*5,7cm tief
AD3506 RX 6 4 -10.000 130 106 57 11cm* 4Ohm*6Watt* Fres130-10 kHZ 5,7cm tief
AD3506 SM 4 7inch 1967-1968 In 22GL565 Box als Middentoner 2422 255 35008

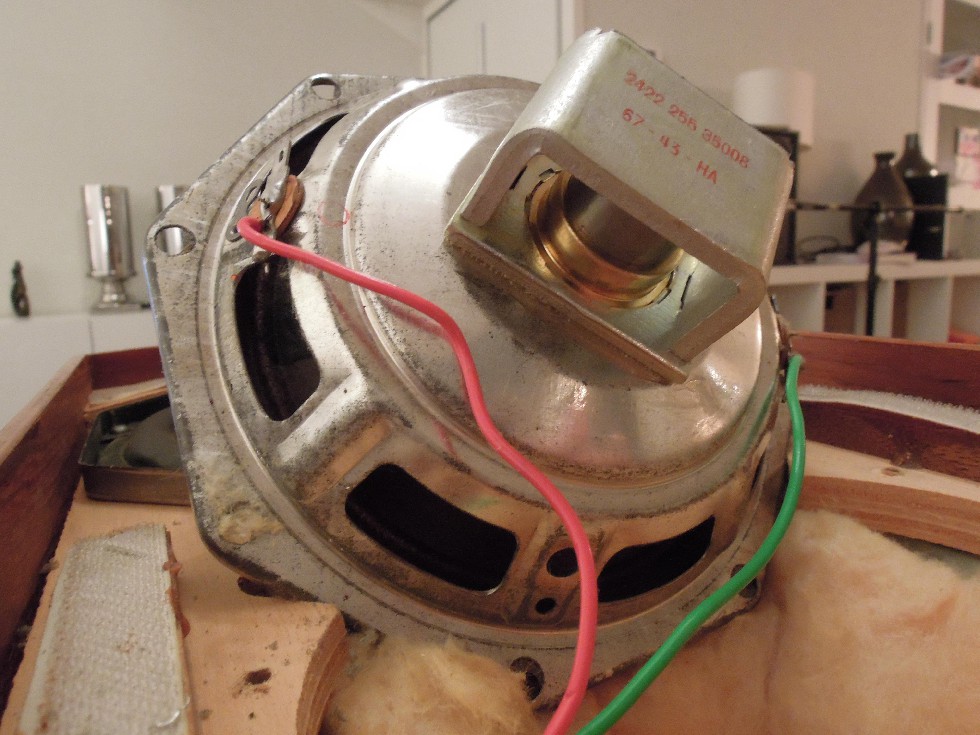

AD3506SM uit een 22GL565
[image]

AD3506RM
[image]
[image]
[image]

Reageer op dit bericht

3853 keer gelezen

AD3506 RM werd gebruikt in de Philips 22RB564
Daar met de bestel code 4822 240 50034

Vraag Otto even om in zijn toestel te kijken wat er op de LS werkelijk staat.
http://www.gloeidraad.nl/otto/Philips_1956_tm_1979/22RB564.htm

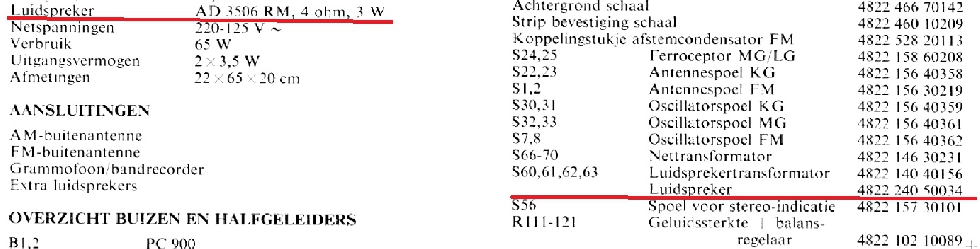

Uit schema 22RB564
[image]

Reageer op dit bericht

3493 keer gelezen

Ik vermoed 2422 255 35002 net als in mijn 22RB370 waar volgens de documentatie ook een AD3506RM inzit.

Je zit wel heel erg warm, er is nu bevestiging dat de 2422 255 350xx reeks (de laatste 2 cijfers verwijzen naar varianten binnen de reeks en naar de verpakking waarin de luidsprekers geleverd worden(!)) inderdaad uit AD3506xx types bestaat. Vindt een 8 ohm variant (nouja, dat denk ik toch vanwege de 6 ohm gelijkspanningsweerstand) en dan heb je hem.

Reageer op dit bericht

3513 keer gelezen

En heb je ieder geval een relatie naar die 4822 240 codering.

Weer wat voor de lijsten.

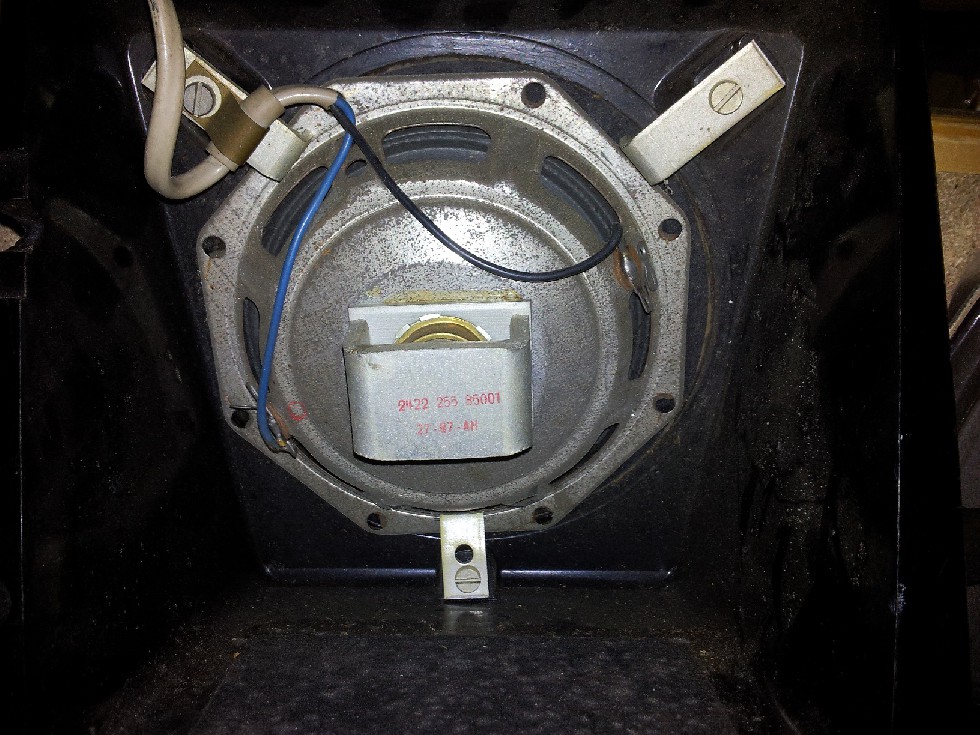

En de 2422 255 35001 bestaat zeker
Heb hem in zo'n bakkeliet boxje zitten.
Of die daar org in hoort betwijfel ik.

[image]

Reageer op dit bericht

3511 keer gelezen

Whow..., wat een speakertje, dat ik in een heel ver verleden uit een defecte radio(!?) gesloopt heb, aan naspeuringen kan losmaken.

Maar mogelijk toch nog goed nieuws voor V1ncent:

Mijn Chinese componenttester meldt: "Inductor" 3,9 Ohm en 0,05mH
En na uitvoerig gebruik van de glasvezelstift meet ik exclusief meetsnoeren ca. 4 Ohm (gelijkstroom/met diverse multimeters)

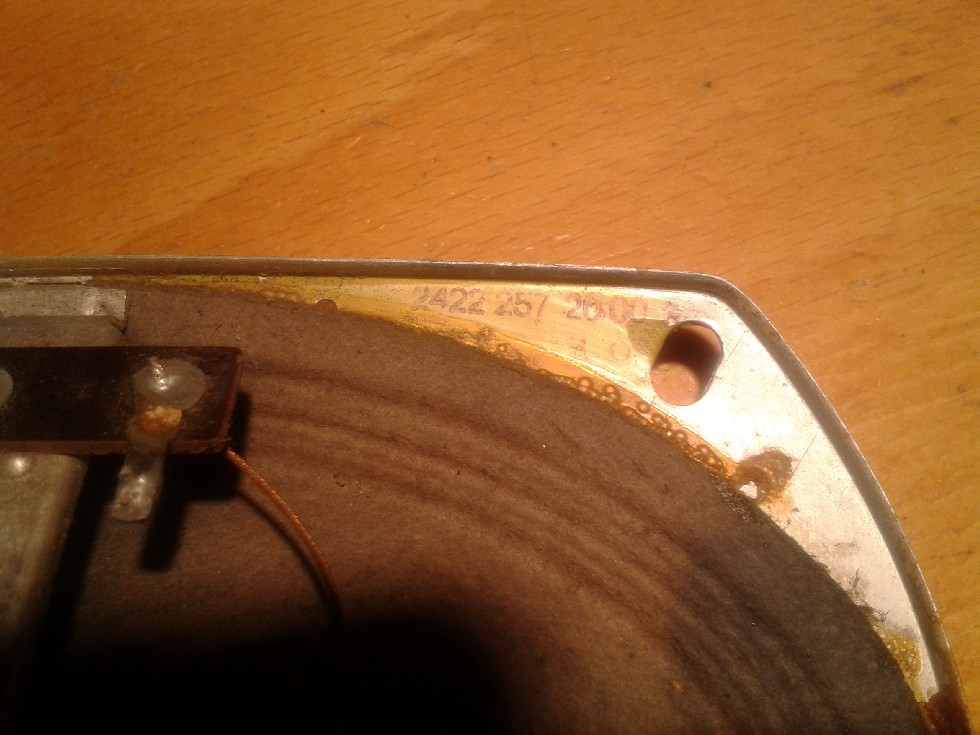

(Dezelfde 4 Ohm, die ik meet bij een "bewezen" 4-Ohm speaker de 2422 257 26003 (of 20003); uit dezelfde periode, ovaal met voorliggende magneet)

Excuses voor de verkeerde benen waarop ik jullie gezet heb. :-(

Reageer op dit bericht

3507 keer gelezen

Geen probleem, weten we nu dat het een 4 ohm is. Kan dus zomaar kloppen met wat Maurice hierboven schrijft. Dan wel niet meer geschikt voor de TS die 8 ohm zoekt, maar je weet zelf wat meer van de speaker en ik heb weer gegevens voor in m'n database.

Reageer op dit bericht

3488 keer gelezen

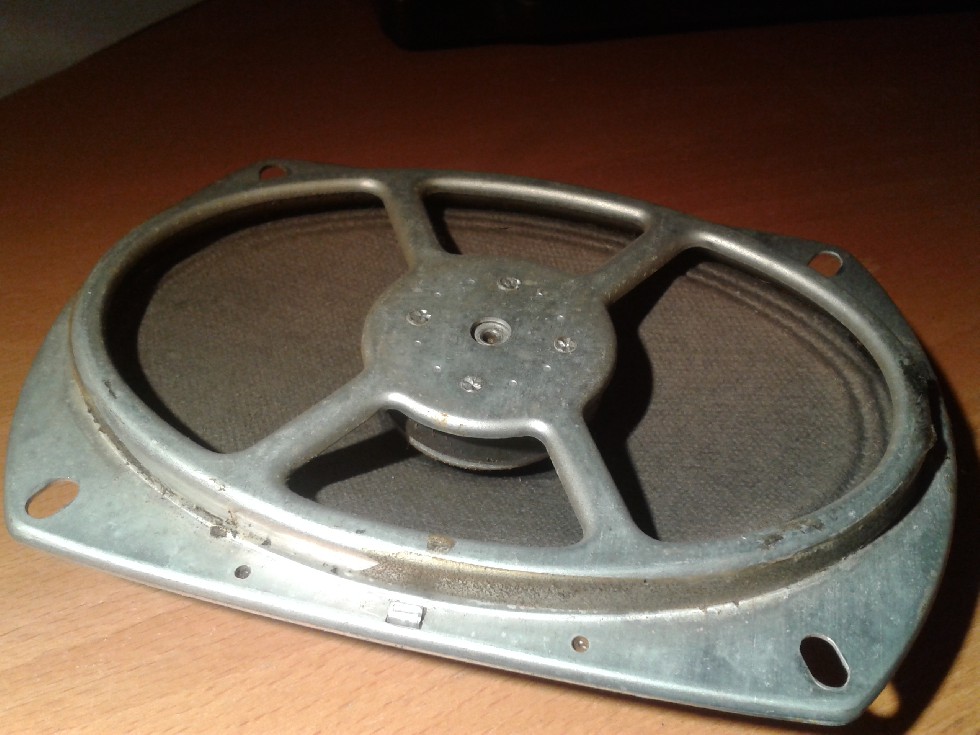

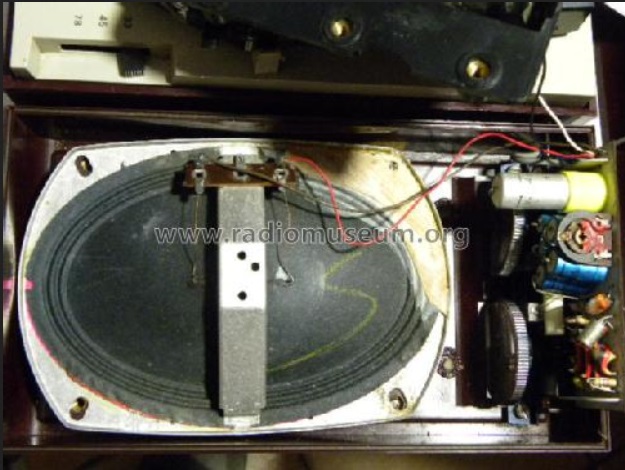

2422 257 20003 zit in een Pick-up 22GF110

Is dat deze?
[image]

Reageer op dit bericht

3498 keer gelezen

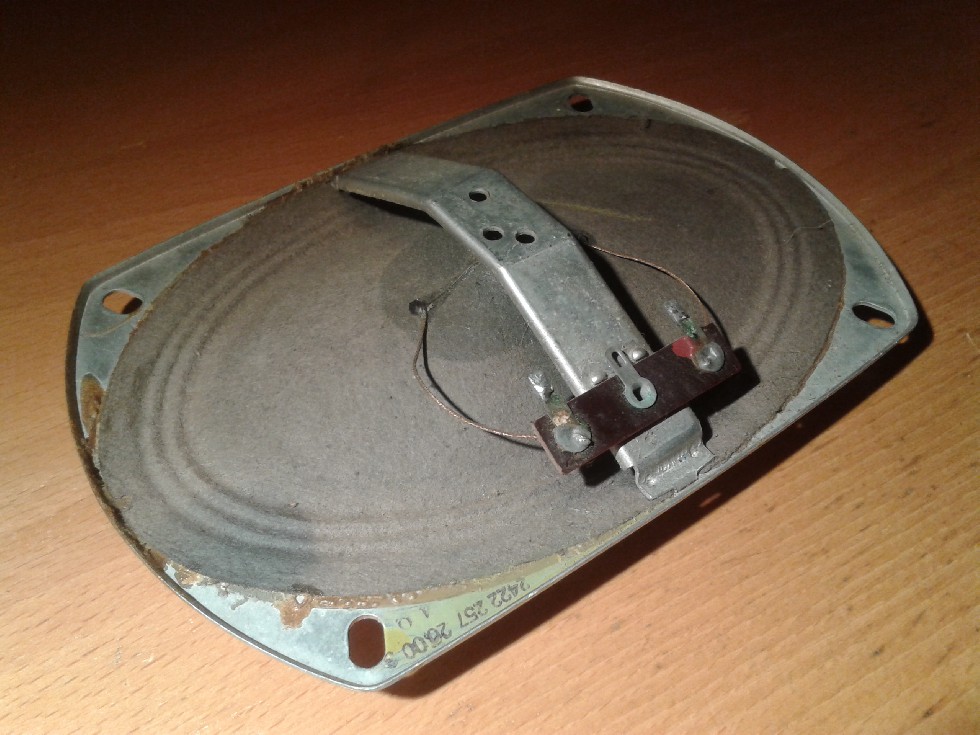

[image] [image] [image]

Ja Maurice, je bent door naar de volgende ronde ;-)
Waar zat hij in of zit hij bij jou in?

Alex

Reageer op dit bericht

3482 keer gelezen

Het nieuwe leesbrilletje zit nog te laag :-( : ik had niet gezien dat je de 22GF110 al noemde. Ik kan me niet herinneren dat type ooit in handen te hebben gehad, mogelijk zat hij ook nog in andere "platenspelers met weinig diepgang".

Reageer op dit bericht

3457 keer gelezen

Hallo Drambuie

Deze speaker zit bij mij in een Aristona platenspeler AH846A/12S, alleen is hij stuk ik zoek dus zo'n speaker als iemand er een over heeft hoor ik dat graag.

groet Will

Reageer op dit bericht

3454 keer gelezen

@Will, de Aristona AH846A/12S is mij onbekend. Ik vermoed dat hij wel in de "AR8464A" zit.

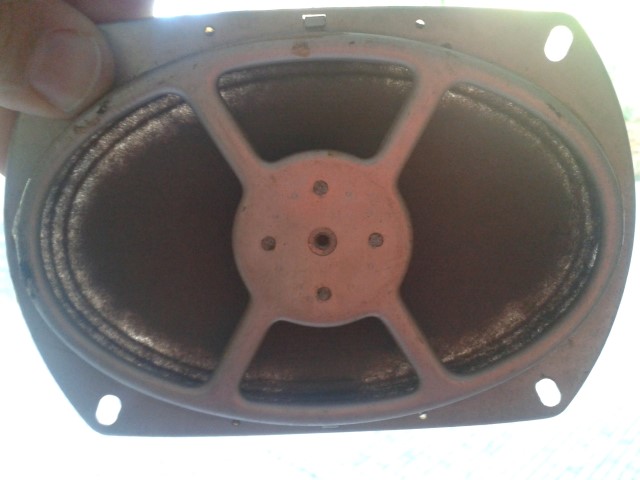

Mijn speakertje is in orde, maar lijkt best wel wat uren op de teller te hebben als je hem tegen fel licht houdt.
[image]
Stuur maar een PM met een Zeeuwse Babbel(aars)truc als je belangstelling hebt. :-)

@V1ncent, Om terug te komen op je primaire vraag: nog belangstelling voor het andere speakertje nu dat toch 4 ohm blijkt te zijn?

Reageer op dit bericht

3535 keer gelezen

Ik vermoed 2422 255 35002 net als in mijn 22RB370 waar volgens de documentatie ook een AD3506RM inzit.

Je zit wel heel erg warm, er is nu bevestiging dat de 2422 255 350xx reeks (de laatste 2 cijfers verwijzen naar varianten binnen de reeks en naar de verpakking waarin de luidsprekers geleverd worden(!)) inderdaad uit AD3506xx types bestaat. Vindt een 8 ohm variant (nouja, dat denk ik toch vanwege de 6 ohm gelijkspanningsweerstand) en dan heb je hem.

FWIW:
In een onderdelen catalogus uit '72 staan de bovengemoemde luidsprekers niet in, jammergenoeg. Maar er zit wel enige logica in de reeksen 2422 25x 35xxx, 2422 25x 37xxx en 2422 25x 38xxx. De diameter van de luidspreker is in dit 12NC verwerkt.
Bijvoorbeeld: een 2422 255 35062 = AD5080M4 (AD3506RM), en een 2422 257 35271 kan ook vervangen worden door een AD5080M4.
Ander voorbeeld 2422 256 37061 = AD7091M800, een 7" luidspreker, vervanger of opvolger van de beroemde AD3700AM, een 800 Ohm luidspreker die vaak in buizenradio's gebruikt is. Acht jaar na de laatste 800 Ohm buizenradio nog gewoon nieuw verkrijgbaar!

Maar nogmaals, dit geldt alleen voor de 35-, 37- en 38xxx serie In de 4822 reeks bestaan ze niet eens in deze catalogus.

Gr. Paul

Reageer op dit bericht

3673 keer gelezen

Dankjewel, scherp gespot. Weer een stukje informatie om aanelkaar te knopen. Nu nog eens uitvissen voor welke 24xx 25x xxxxx reeksen dit wel of niet opgaat. De 4822-nummers zaten inderdaad compleet anders inelkaar.

Reageer op dit bericht

3468 keer gelezen

Wie heeft wat liggen?

De Kringloopwinkel.

Als je daar met 1 of 2 euro heengaat, kun je waarschijnlijk een boxensetje voor bij een computer kopen. Zo'n setje bestaat uit 2 luidsprekers in plastic doosjes, een miniversterkertje van 2 of 3W uitgang maar wel stereo, een netvoeding en wat handige draden. Deze luidsprekertjes zijn meestal 4 Ohm 3 Watt en doen het behoorlijk goed!

De afmeting van de speakers is waarschijnlijk niet precies wat je zoekt, maar daarvoor zou je een verloopstukje kunnen schroeven.

Ik heb al een paar knutselprojectjes met PC-boxjes verder gekregen!

Reageer op dit bericht

3645 keer gelezen

Nou dat is nog best een goede tip! Dankjewel. Morgen direct maar eens kijken. De speakers die er in zaten zijn ook niet echt bepaald hifi dingen, dus die pc speaker optie is een serieuze optie!

--
TB-303 <3

Reageer op dit bericht

3490 keer gelezen

Hallo Vincent,

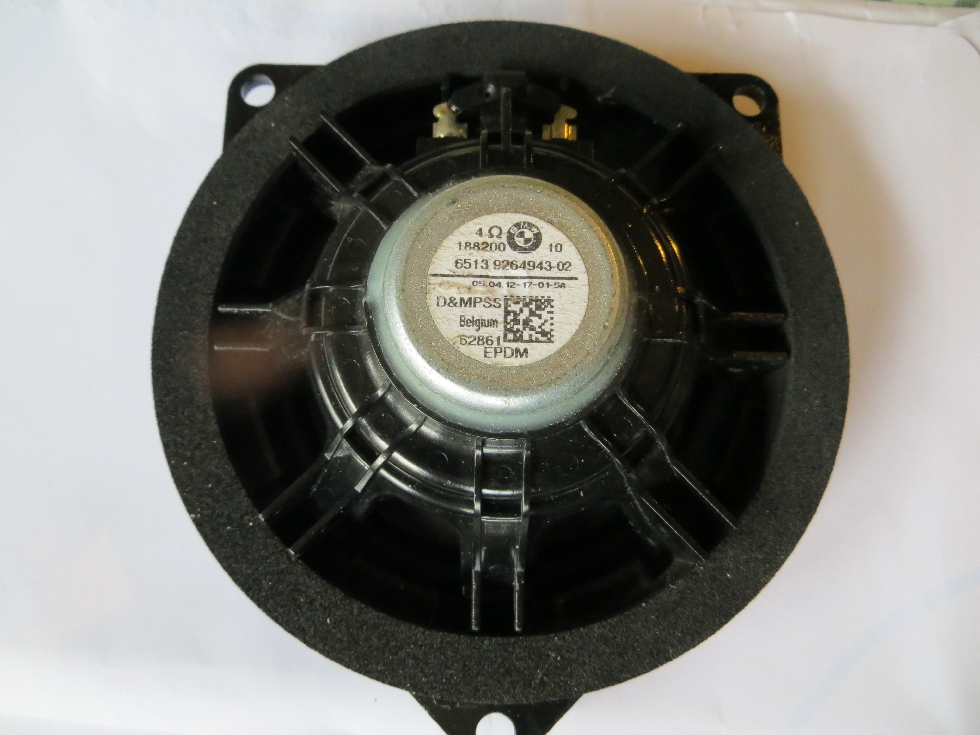

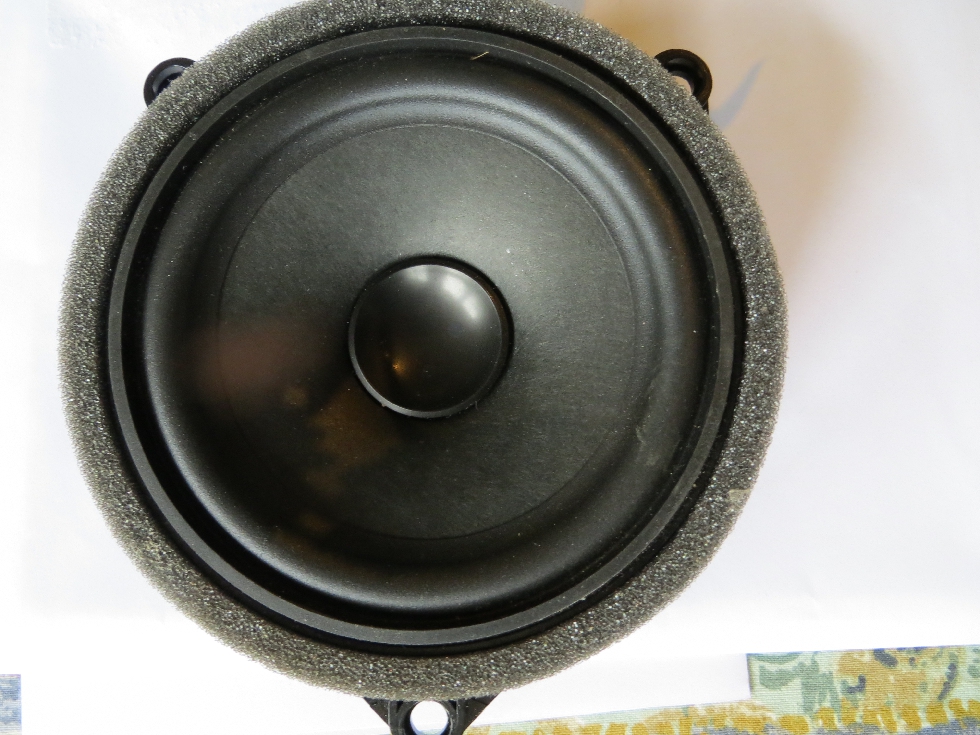

Ik heb deze ev. voor je. De maten kloppen wel, alleen zijn er 3 bevestigings schroeven wat ongebruikelijk is. Komt uit een BMW
Tegen posttarief of ophalen.

[image]
[image]

Reageer op dit bericht

3577 keer gelezen

Ik ga morgen eerst even de kringlopen langs voor de pc speaker optie. Mocht ik daar niet slagen neem ik even contact met je op!

--
TB-303 <3

Reageer op dit bericht

3511 keer gelezen

welk type Beolit ?

--
Cees PA1DBA

Reageer op dit bericht

3482 keer gelezen

Hoi Cees,

Het betreft de Beosystem 10

[image]

--
TB-303 <3

Reageer op dit bericht

3457 keer gelezen

jammer Vincent, heb alleen een setje 10 cm B&O Ls hier.
Het betreft hier een B&O radio die bij Hitachi in Japan is gebouwd.
Men bestede hier wel meer apparaten naar uit.
Goedkopere stereo centers, en de duurdere videorecorders, en de CD50.
Waarschijnlijk ook een Japanse speaker ,die je zoekt..

--
Cees PA1DBA
