Hallo ,

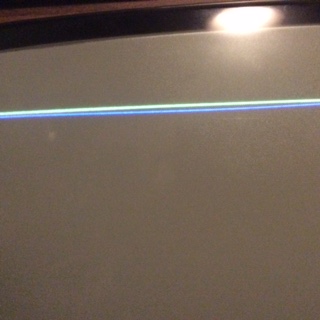

Mijn philips k9 heeft een streep boven in beeld
Had het grote signaal bord vervangen door dat deze meerde vage storingen had
Met 1 die ik had gekregen uit een werkend toestel
Waar beeldbuis rot van was.
Alleen de verticale afbuiging werkt niet.
[image]
Wie kan mij in de goede richting sturen.
Grt René

Reageer op dit bericht

3727 keer gelezen

Ik weet niet of je een scope hebt, dan begin je te meten op de uitang van de frame module en ga je net zo lang richting afbuigspoel totdat je signaal niet meer klopt. Of als je op de uitgang van de frame module geen goed signaal hebt, moet je het op de kleinsignaalprint zoeken.

Een andere manier is om met de multimeter alle aangegeven gelijkspanningsniveau's te meten. Dan kun je ook wel aan de spoelkant beginnen.

En als je er niet uitkomt, gewoon bij de originele print beginnen. Een hoop vage storingen met een simpele gemeenschappelijke oorzaak kunnen soms makkelijker te vinden zijn dan iets dat 1 enkele storing lijkt.

Reageer op dit bericht

3637 keer gelezen

Hallo Maarten,
Een scope heb ik niet de oude print liet alleen een piep horen
Maar display met neon cijfer lichhte niet meer op voorheen heeft het beeld gegeven
Maar steeds hikken .ik vermoed gewoon dat die print misschien terziele is
Ik had zoals ik schreef een ander hoofd print geplaatst mt lijn trafo nieuwe cascade
En nieuwe flyback condensator.omdaarslag naar beeldbuis te voorkomen.
Nu werkt display wel er is ruis en en nu de beruchte streep zoals foto
Had al via mfb freak waar ik ook geplaatst had een module verwisseld op de kleine signaal print
Ik zit al te kijken op de hoofd print met de tekens smalbeeld midden boven en onder
Ik zal eens kijken of de transistor de zelfde waarde geeft als de oude hoofdprint.
Grt René Daemen

Reageer op dit bericht

3586 keer gelezen

Zoals op mfb freaks gemeld als je afbuiging niets doet zou de streep in de midden staan. Als het echt alleen een streep is staat er dc op de afbuigspoel. Heb je voedingsspaning op de afbuig eindtrap? En is de uitkoppel elco goed?

Johan

Reageer op dit bericht

3588 keer gelezen

Welk gedeelte opde print zit die uitkoppel elko?
Dan kan ik daar nakijken
Vak A B C? [image]
[image]

Reageer op dit bericht

3717 keer gelezen

In tegensteling van wat ik verwachte werkt de vertikale eindtrap met een symetrische voeding, er is dus geen uitkoppel elko. Je zult moeten meten op ts560 en ts 565. Kloppen die spannigen met het sxhema zowel de negatieve als de positieve?
Hoeveel volt staat er op het knooppunt van die 2 transistors?

Reageer op dit bericht

3588 keer gelezen

Rene,

Je hebt een defecte K9 die piept.
Vervolgens hang je van een werkend toestel een werkende print over.
Vervolgens doet dat toestel het nog niet en ga je de fout zoeken op de werkende print?

Controleer eerst de voeding in midden of die goed is.
Vervolgens ga je beide borden vergelijken, niet alle K9's zijn 100% identiek.

Verder Print 1 (welke defect gewaand was) controleer Blikken lijn-oscilator en
Frame.

Verder trek je van 1e Print de draad los tussen Lijn trafo en groene Cascade blok.
Let op goed netjes vrij in de lucht hangen die los genomen draad!.
Start de TV nu op met geluid is cascade defect.

Voeding: +155? niet?
Zenders D185/187 nazien

Reageer op dit bericht

3535 keer gelezen

Misschien is mijn verhaal niet. Duidelijk
De oude grote. Print had storing
Daar ging het toestel eerst spelen soms 5 minuten
Soms langer en ging hikken kwam beeld terug
Dan viel het weg en was alleen de bekendé lijn fluittoon te horen
Waar zelfs de neon van display weg viel tiptoets
Nu had ik van iemand uit een K9'de hoofdprint gehad
Omdat het toestel alleen nog erg roodbeeld had beeldbuis defect
Deze ingezet een paar details zijn anders miss van het drukknop model
Maar stekers komen overeen.
Evt heb ik nog een kleine signaal bord print over met modules
Cascade heb ik op denieuwe print vervangen evenals de boostercq flyback condensator
Geluid is er als digitenne erop staat
Alleen de streep gekleurd.en beweegt wel iets.
Meten ga ik wel doen zal de scheidingtrafo opzoeken en tussen stoppen
En van Maurice zal ik nog eens bekijken.

Reageer op dit bericht

3569 keer gelezen

Ik zeg het maar eens, tv's repareren is een vak en geen doos met truukjes.
Jou manier van "repareren" levert alleen veel werk op en weinig resultaat. Systematisch zoeken is daarbij een must. Een scope trouwens ook. Je kunt de afstand Almere-Amsterdam proberen te meten met een ei, maar of dat werkt?
De TV laat een lijn zien op de BB. Dat houdt in dat de voeding werkt en ook (delen) van de klein signaalprint. Er is hoogspanning, dus de lijntrap en cascade werken ook. Op deze manier sluit je de werkende delen uit en richt je je onderzoek op het rastergedeelte. Met een scope zul je uit moeten zoeken, of de rasteroscillator werkt en vervolgens het signaal volgen naar het afbuigjuk. Klinkt eenvoudig en dat is het ook. Dat het repareren met een universeelmeter ook lukt, is waar, maar dan wordt er toch wel meer kennis verwacht van de reparateur.

Overigens een foutje moet je wel weten, omdat het tijdrovend kan zijn om te vinden, nl de voeding die af en toe hikt, een zgn "klopfout". Dat kan komen doordat de bevestigingsschroef van het koelplaaatje van de schakeltransistor op de voedingsprint onbetrouwbaar contact maakt met de rest van de print. De veranderende capaciteit is voldoende om de beveiliging te triggeren. Verwijder het soldeer van de schroef, draai hem stevig vast en soldeerde zaak weer door.
Meer tips kan ik niet geven, Systematisch zoeken werkt het snelste, vanalles uitwisselen lukt soms wel eens, maar vaak introduceer je weer andere of nog meer fouten.
Helaas het is niet anders. De doos met truukjes heb ik in mijn jeugd al weggeven aan een goochelaar.
Voor zover ik me kan herinneren na veertig jaar komen fouten als op de foto ook wel voor door het slecht of niet werken van de tegenkoppeling in de rastereindtrap, maar ook dat is iets waarvan je de werking moet meten om vast te stellen of dat echt zo is,

Reageer op dit bericht

3538 keer gelezen

Systematisch zoeken werkt het snelste,

En Philips heeft daarvoor keurige zoekboom en de basis trukendoos
er in opgenomen.
Daarmee kan iedereen middels aangeleerde truuken een TV repareren.

Staat deze beeld fout overigens keurig in.

Daar ga je dan eerst mee aan de slag.
Helpt dat niet wordt het pas echte werk en storing zoeken.

De K9 is zo'n beetje meest beschreven toestel ter wereld.
Naast uitgebreide documentatie ook nog eens div Cursus boeken.

Reageer op dit bericht

3470 keer gelezen

Zelfs de neon van de display viel weg.. Zou best eens kunnen dat die uit de lijneindtrap gevoed wordt, dus het mankement van de oorspronkelijke print zal daar in de buurt gezeten hebben. Misschien zo simpel als een doorslagje in de cascade, HSP-trafo, 'booster'condensator.

Reageer op dit bericht

3486 keer gelezen

Juist die paar details die verschillen kunnen heel belangrijk zijn.
Zomaar botweg een complete print omwisselen is echt niet de goede manier om een t.v. te repareren. Het kan best zijn dat, ondanks dat de stekers dan overeenkomen, dat andere componenten totaal anders zijn, zoals bijvoorbeeld de afbuigspoelen.
Er staat een prachtige zoekboom in de documentatie om een fout op te sporen.
Ook de oude print zal best nog wel te repareren zijn.

Een kleuren t.v. is een te complex apparaat om op die manier te werk te gaan.

Groeten,
Peter

Reageer op dit bericht

3481 keer gelezen

Heb het oude bord erin gezet
De andere print had kleine afwijking bij de driepotmeter beeld afregeling als beeld
Wat krom is zat opdat bord twee elko's ipv 3 ook ergen zat geen weerstand
Het laatste vak stond een M en bijmij een J.
Nu heb ik natuurlijk de oude storing weer
Het hoge fluittoon geen geluid en geen beeld
Licht wat op als het toestel uitgaat.
Display met cijfer licht nu ook niet op.
Lijn trafo werkt lijkt mij
Cascade is goed
Evenals booster c
Grt René

Reageer op dit bericht

3437 keer gelezen

Als het beeld even oplicht als je het toestel uitschakelt, staat misschien de beeldbuis in zijn afknijppunt. Meet dan eerst alle spanningen na op de beeldbuisvoet.
Controleer verder of alle voedingsspanningen aanwezig zijn. Sommige voedingsspanningen worden in de lijneindtrap opgewekt, ook controleren.
Als het display donker is, kan de voedingsspanning weggevallen zijn, maar het kan ook zijn dat de segmenten domweg niet aangestuurd worden.
Het gepiep wijst misschien wel in sluiting in één van de voedingslijnen die van de lijntrafo af komen.
Of misschien een onjuiste lijnfrequentie?

Over hikken van de voeding is ook al e.e.a. geschreven.

Groeten,
Peter

Reageer op dit bericht

3420 keer gelezen

Hoi Peter

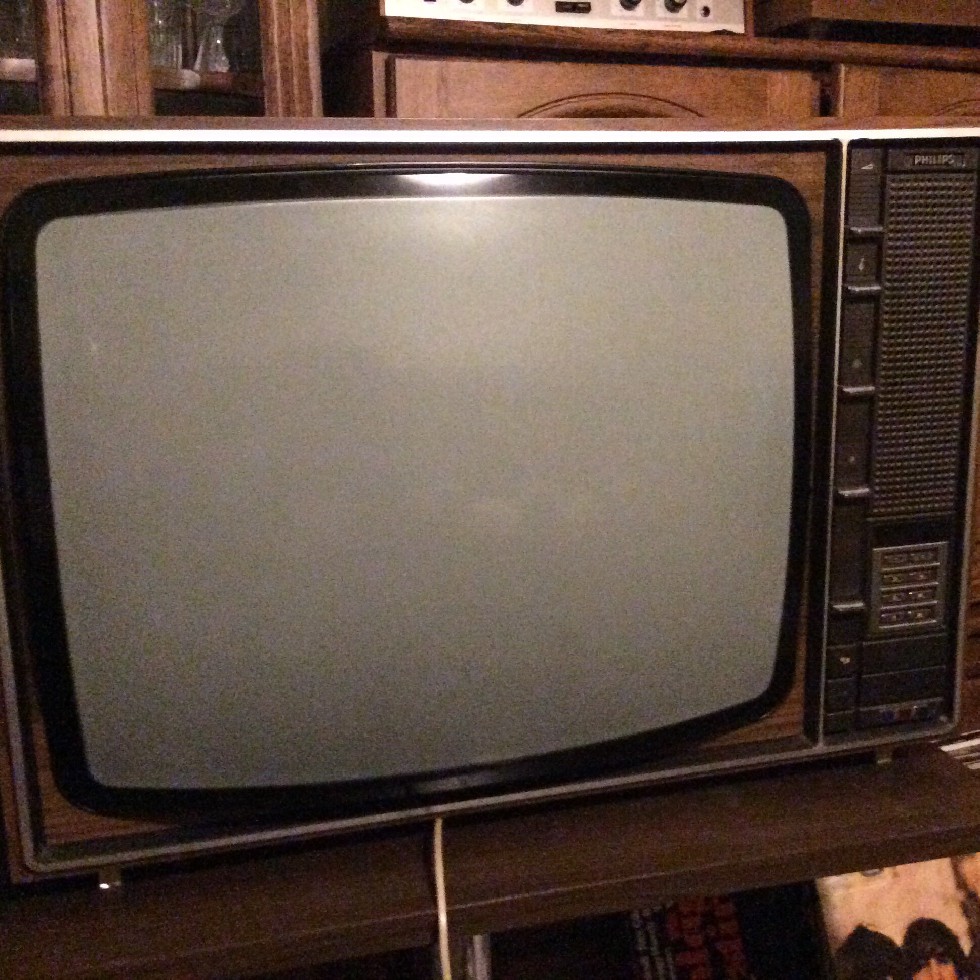

Dit toestel heeft geen led display zoals bij de latere k9 of 11
Maar een neon lampje
Met de (andere moederboard) werkte dat wel
Gloeispanning werkt hsp is erook
Binnenkort als ik vrij ben zal ik gaan meten
En de service doc uitprinten.
[image]
Grt René

Reageer op dit bericht

3473 keer gelezen

Rene,

Nu ben je al tijden met K9's bezig.
Kom eens met zaken die een techneut waardig zijn.

"Ik heb een Philips X26K202 chassis K9 "
Ik heb daarmee de volgende problemen.
Beeld valt uit en direct ook de Neon's van de Touch-control.
-Ik heb gemeten de volgende zaken die aangeraden zijn volgens fout zoek boom....

Zeg eerlijk, Begrijp je nu niets van die fout zoek boom?
Zeg het dan gewoon!

Je gaat van de week eerst die boom afwerken!.
En verteld precies je bevindingen.
Rest hier is alleen speculeren.
Al gezegd, ALs er 1 Type TV goed beschreven is is het die K9 wel.! :fir :fir

Kun je die Foutboom niet vinden verwacht ik direct een mail van je.
Krijg je de boel aSAP in je mail gestort.

[image]

Verder snap ik volgende niet van je, je loopt al een tijdje mee.
NEON DOET HET NIET.
WAAR GA JE DAN KIJKEN? 240V TOCH?
[image]

KOMT IE VANDAAN????

HIER GELIJKRICHT ZOOI
[image]

OH EN WAAR KOMT DIE VOEDING DAN VANDAAN???
[image]

En als die 240V er wél is hoe gaan die Neons dan aan??
Via een Tor die elk neon naar Massa schakelt.
Zie schema.
Werkt die logica niet... hoe komt die dan aan zijn spanning bv?
[image]

Komt die rotzooi dan vandaan???
HIER:
EN die 69 zoek je maar op waar die vandaan komt.
[image]

Reageer op dit bericht

3671 keer gelezen

Verder:

Jouw opmerking:
Licht wat op als het toestel uitgaat. ->>> DUS Heb je wel een raster
als helderheid vol open zet?
Raster is beeld met geen inhoud.

Display met cijfer licht nu ook niet op.=> MEET die 240V!

Lijn trafo werkt lijkt mij-> Vingers op de 27kV gehouden?

Cascade is goed - Oh zie vorige (Worden al decenia niet gemaakt-NOS is niet per defenitie OK.

Evenals booster c=> Heb je die vervangen dan?

PAk die boom
Dus laatste Plaatje??
En Gloeit de gloeidraad Ja/Nee??
[image]

Als je die Tekens niet snapt Meldt dat dan gewoon
[image]

Hikt de Voeding JA/NEE
[image]

Begin bij A3 dan
[image]

Reageer op dit bericht

3445 keer gelezen

Als er bij uitzetten licht uit komt, lichtstip onderdrukking, dan lijkt het erop dat er geen video aan katodes wordt aangeboden.
Zonder te meten na te gaan door antenne aan te sluiten, af te stemmen tot wer geluid is, en de kleur verzadiging op max te zetten. Je ziet dan kleuren vlakken.

Handiger is even de kathodes te meten, waarschijnlijk is de spanning te hoog, waardoor de buis afgeknepen is.

Reageer op dit bericht

3420 keer gelezen

Ruud,

Is van afstand lastig maar de klacht is dat met uitvallen OOK de neon's uit gaan.
Dat is die 240V welke vanuit de HV trafo wordt gelijk gericht.
of het uitgaan Neons gebeurt doordat de Logica Touch uitvalt en dat is ook
vanuit de HV-Trafo.

Dus Neons-Uit = HV-Trafo geen sturing.
Waardoor??
Tja
Of lekke elko's Van die voedingen die er van af genomen worden.
De een of andere sluiting wat daar aan hangt.
etc.
Of aan de voorkant de sturing uit valt.
Dat is Frame en Sync dacht ik, Ik had het al eerder in deze draad genoemd.

Verstandig is EERST die fout boom aflopen.
Daar valt heel veel uit te halen.

Is dat allemaal goed gaan we pas over op volgende stap.

Reageer op dit bericht

3446 keer gelezen

Hallo Ruud,

Het toestel laat alleen de bekende pieptoon horen
Het display waar 1 2 enz licht niet op
En ook geen geluid.
Vermoedelijk iets op het grote board wat mis is
Ga eerst even als ik vrijben verder even met meten
En andere op de doutzoek boom

Reageer op dit bericht

3457 keer gelezen

Maurice geeft bijna stap voor stap uit zijn hoofd zonder zoeken de waarschijnlijke oorzaak en de foutzoekboom is bijna een stuk complementaire kunst zoveel kun je er uit halen!

--
TB-303 <3

Reageer op dit bericht

3453 keer gelezen

Als ik weinig info heb...zoek ik het hier in op.

MAAR!! Ten tijde dat ik stapels K9-K11-K12 repareerde had ik Alleen
een Schema! géén manuals! en wat later die 2 Sheets.

Dit is allemaal laatste jaren.
Mappen vol docu...
[image]

EN als je zomaar borden omhangt moet je wel even bekijken of dat allemaal goed gaat.
Is nogal wat gewijzigd in die toestellen.
[image]

[image]

[image]

[image]

En welk toestel heeft dit er bij:
[image]

Reageer op dit bericht

3521 keer gelezen

Ik heb diverse spanningen gemeten
Voeding k3-1 155volt goed
Dan de andere spanningen die eigenlijk bijna 10 volt hoger dan schema
De 155 volt pinnen op hoofdprint wel goed
Ik doe even bij aantekeningen bij [image] [image] [image] [image] [image]
Grt René

Reageer op dit bericht

3516 keer gelezen

Rene,

Die wat hogere spanning geen zorgen maken nog.
Is verder geen geregelde voeding.

Zet nu nog even je multimeter op Wisselspanning.
Geeft een indicatie of er een wisselspannings component op gelijkspanning staat.

Vertel nog eens even precies wat er gebeurd.
Speelt toestel eerst goed, bv 5 min , en valt dan in storing?

En als deze in storing valt , dan valt ook de Neon indicatie uit?
Als dat gebeurt zou ik zeggen dat de lijntrafo afvalt en je dus ook geen hoogspanning meer hebt.

Probeer op dat moment of die 240V te meten of die 25V
Beide komen namelijk uit de lijntrafo.

Ik vermoed dat deze hooguit dan lager wordt omdat je die "fluittoon" behoud.
Daarom de boel afvalt.

Is er verder wel geluid na afvallen of is die ook weg.

Probeer dat even allemaal na te gaan.

Is lastig zo'n fout uit te vissen en die vind je alleen door
goed zaken te analyseren.
Wat werkt, wat valt af.

Zet helderheid vol open na uitvallen beeld.
Kijk of je een raster ziet - is enkel iets van grijs/grouw beeld.

En zie je bv voor uitvallen het beeld opblazen of niet zuiver stabiel.

Voel na een tijdje ook even aan die afvlak elko's of deze wat warm worden.

Vergeet ook niet om bv de lijntrafo goed opnieuw door te solderen.
Dat de zaken goed doorvloeien.
Niet dat het tin bv om een vuile pen heen zit.

Volhouden

Reageer op dit bericht

3557 keer gelezen

[image]

Reageer op dit bericht

3455 keer gelezen

[image]

Reageer op dit bericht

3435 keer gelezen

Hallo Maurice,
Zie even je mail.
Met een filmpje
Deze schema ga ik van de week weer door nemen en testen.
Zet bevindingen erbij.
Grt René

Reageer op dit bericht

3413 keer gelezen

Hallo Rene,
Misschien totaal ten overvloede:
Bij de duitse K9's die wij verkochten zat in de kast een tweetal transparanten die je op de chassis helften kon bevestigen. Daarop stonden meetgegevens en foutomschrijvingen. Het maakt het vinden van de meetpunten een stuk makkelijker.
Die dingen zijn te downloaden op :
http://84.86.9.180/schemas/schemas.htm (hallo Maurice)
ongeveer 1/3 van onderen staat de link.
Misschien heb je er wat aan.
Ook de K9 service manual staat er om te downloaden.
Succes,
Jan

Reageer op dit bericht

3451 keer gelezen

Hallo Jan,
Service doc heb ik van de k9 en touch control
Ik zal eens kijken naar die folie
Misschien is het overhead sheet uit te printen
Als ik daar aan kan komen
Grt René

Reageer op dit bericht

3469 keer gelezen

JAN!

Inderdaad en veel beter krijg je het niet.
Zit alles IN
Om dit kreng beeld te laten geven.

40 Pagina's lees plezier.
incl kleur schema's, module metingen, foutzoek boom
uitleg.
Is nog net niet Cursus boek, moet dat ooit nog scannen.

EN DE ZELDZAME OVERHEAD SHEETS!!
Ik heb orginele al denk dik 30 jaar.

Maar beetje techniek gevoel moet je wel in je hebben.

Reageer op dit bericht

3474 keer gelezen

Heb van Rene de beide borden gekregen ter reparatie.
Ik heb immers een X26K206 staan.
Na uitgraven eerst mijn toestel getest en werk nog na jaren stilstand.
Daarna het bewuste defecte Grote bord in mijn toestel gehangen.

Inderdaad, Geen beeld (flits bij uitzetten)geen licht van de Neon Kanaal indicatie lampen.
Klopt ook de 25V op M29 is niet aanwezig waardoor ook div andere signaal spanningen niet aanwezig zijn.
De instinker was dat bij los nemen Diode D539 (BYX55/300) deze goed
meette, echter geen spanning na plaatsing, nog eens uitgenomen en zie daar defect,typisch, kennelijk inwendig rot.. Vervangen en er was weer beeld.
Nieuwere type K9 hebben deze diode D539 vervangen door een BYX71 met koelplaat, zo ook nu deze vervangen voor een BYX71 met koelplaat.

Verder C489 100uF defect -20C (-23V)
, C502 47nF 1250V LEK Zie video middels Lektester,https://youtu.be/XMwcAqOdBVk
Er wordt hier getest met 260Vdc spanning en zie telkens de Neon oplichten als indicatie dat er enig lek is.
Bewijst maar weer eens NUT van zo'n testertje!
De capaciteitstester meette deze C perfect.
De andere C502 47nF van reserve Bord Rene (die met die streep bovenin) was helemaal zo lek als een mandje en brandde de Neon al continue bij 50Vdc.
Dat bord verder niet uitgeprobeerd en leeggehaald tbv dit bord.

Ook kleinsignaal bord van Rene nog even in mijn toestel gehangen en keurig beeld,
Is allemaal weer opgelost en kunnen de borden terug naar Rene.

D539 vervangen door een BYX71- Hier zat dus eerst idem als daaronder een BYX55/300 op steunen.
[image]

Defecte C489 -20C (-23V)
[image]

C502 vervangen door meegeleverde 47nF/2kV
[image]

Er zit weer beeld in.
[image]

Reageer op dit bericht

3545 keer gelezen

Goed bezig Maurice, hier een transistor apparaat en op het buizenforum een filmster!

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

3414 keer gelezen

Leo,
Je weet ik ben van vele markten :-D
Buizen, Torren, Video, Radars, Scheeps-autopiloten ,maakt me niet uit.
En als moet trek ik ook nog een oude Diesel uit elkaar.
Of vaar er mee door land.

Hier leuke serie 360 Graden films, dus met de muis beeld draaien.
Sept 2016 opgenomen door filmploeg

Reageer op dit bericht

3405 keer gelezen

Hoi Maurice,

Ziet er perfect uit ben er blij mij
Dat al lijkt het onderdeel goed te meten toch roet in het eten gooit
De rode diode.
En dan nog de ontplofte elko.zo ziet hij eruit.
Kan lekker de originele printen weer in het toestel
Evt kan iemand de convergentie bij regelen heb patroon generator.
Zodat tv 192 erop kan kijken.
Kan ik ook even de video naar mijn oom en tante sturen hebben hem ook gehad in 1973
En keken al van op dat ik 1 had gevonden beiden al ver in de 80
Zie verder mijn mail.
Nog bedankt voor je hulp en spreek vast wel weer op 1 van de beurzen dit jaar
Groet René Daemen

Reageer op dit bericht

3400 keer gelezen

De instinker was dat bij los nemen Diode D539 (BYX55/300) deze goed
meette, echter geen spanning na plaatsing, nog eens uitgenomen en zie daar defect,typisch, kennelijk inwendig rot.. Vervangen en er was weer beeld.

Maurice,

je maakt me nieuwsgierig. Mag ik vragen hoe je die diode uitmeette?

groeten

Kris

Reageer op dit bericht

3393 keer gelezen

Kris dat mag,
Ik heb betreffende diode zowel in circuit gemeten als daar buiten
door 1 poot los te nemen.
Keuring 0,458 diode overgang als goed herinner

Maar met scoop er op was het NIET goed!
Dus domweg Diode vervangen en Flop beeld.

Nogmaals diode los gemeten en zie daar dood als een pier.
Kennelijk inwendig iets niet in orde.

Betreft hier dit deel van de schakeling zogenaamde Hulpgenerator-B
Waarmee Trapezium,Kussen en shift van beeld wordt geregeld.
Verder komen daar zoals te zien terug in de draad de stukken schema
de nodige lage signaalspanningen.

[image]

[image]

Vanaf 69 moet dus 25V staan zo niet werkt er veel niet
Vind je ook C489 terug -20C (-23V)
[image]

Reageer op dit bericht

3467 keer gelezen

Aha,

je hebt dus vandaag twee keer ervaren dat de stand diodemeting met een electronische multimeter vrij nutteloos is. (een keer in de K9 en met de CD speler) Ok, kortgesloten dioden en onderbroken exemplaren haal je er wel uit, maar de tussengevallen niet.

reden is de kleine meetstroom die electronische multimeters (zowel analoog als digitaal) gebruiken, typisch één mA. Stel dat de diode 100 ohm serieweerstand opbouwt (bovenop de diode drop), dat geeft nog maar 0,1V verschil in de meting en wordt hoogstwaarschijnlijk als goed beschouwt.
een klassieke analoge multimeter gebruikt op x 1 een veel hogere meetstroom, typisch zijn 70, 150 en 300mA, afhankelijk van de fabrikant. Die laten zich daar dus niet aan vangen en het is een van de vele redenen waarom ze bij het foutzoeken mijn voorkeur genieten.

(Op mijn meters hangt zelfs een stickertje , als geheugensteun, hoeveel meetstroom ze sturen)

Als je nog een klassieke analoge meter in huis hebt moet je dioded daar maar eens aanhangen. (toch die van de CD speler, want die van de K9 is nu onderbroken)

groeten

Kris

Reageer op dit bericht

3428 keer gelezen

Kris,

Ik loop al een tijdje mee.
Repareer al TV's, radio's Pu's whatever sinds jaren 80,
instinkers vaker tegen gekomen en ondanks dat je op verkeerde been wordt gezet is kwestie van volhouden en blijven meten en na denken.

Ook uitsluiten wat het niet kan zijn.
De CD speler was wat lastig bij volledig ontbreken van enig schema.
Dan komt het aan op weten hoe iets moet werken.

Wist al snel dat de CPU 3,3V moest hebben maar had niet verwacht dat ze enkel 2 dioden zouden gebruiken om dat te bereiken.
Normaal verwacht je een gedegen voltregelaar en dacht eerst dat dat de betreffende CX1117 zou zijn.
Zeker ook omdat toestel zelf een uitgebreide voeding heeft en waarom dan niet ook
een 3,3V uitgang gebouwd daarop.

Dan de eerste diode had keurig de 0,6V drop, die daarachter viel de spanning over daar ik 0,7V meette.
Die 2e vervangen en had ik op nr 1 2,5V staan.
Typisch beide dus defect,dat verwacht je dan weer niet.
En daarbij ben ik een dergelijke fout nog niet eerder in al die jaren tegen gekomen.
Meestal wijkt toch echt die doorlaat af, of in reverse is er een lek.
Hier verdacht ik eerder een slechte soldering of print.
Vandaar de externe 3v3 om die fout uit te sluiten.

Hier beide Defecte diode.
[image]

[image]

Reageer op dit bericht

3444 keer gelezen

Kris,

Ik loop al een tijdje mee.
Repareer al TV's, radio's Pu's whatever sinds jaren 80,
instinkers vaker tegen gekomen en ondanks dat je op verkeerde been wordt gezet is kwestie van volhouden en blijven meten en na denken.

Maurice,

karnaval valt vroeg dit jaar in Dordrecht? :-)

leg ik in de vorige post uit waarom de 1mA voltage drop methode niet altijd zinvol is en ga je dat nog eens bewijzen met foto's...
Wat ik probeerde duidelijk te maken: Vermijdt het in het vervolg op het verkeerde been gezet te worden.

Als test; Jaag er eens 100mA door en meet dan eens de voltage drop.

groeten

Kris

Reageer op dit bericht

3429 keer gelezen

RSS Feed van berichtenreeks

Terug naar het hoofdscherm

powered by my little forum
