RegistrerenKlein tv"tje TXje 400 (Toestel of techniek)
door jan wagenaar
, Z.O. Friesland, 24-12-2016, 19:41 (2910 dagen geleden)
Goede avond allemaal
Dit wilde ik je niet onthouden.
Ik had al heel lang een viewfindertje liggen van een oude videocamera, zonder bestemming en wat doe je er dan mee? Dit dus

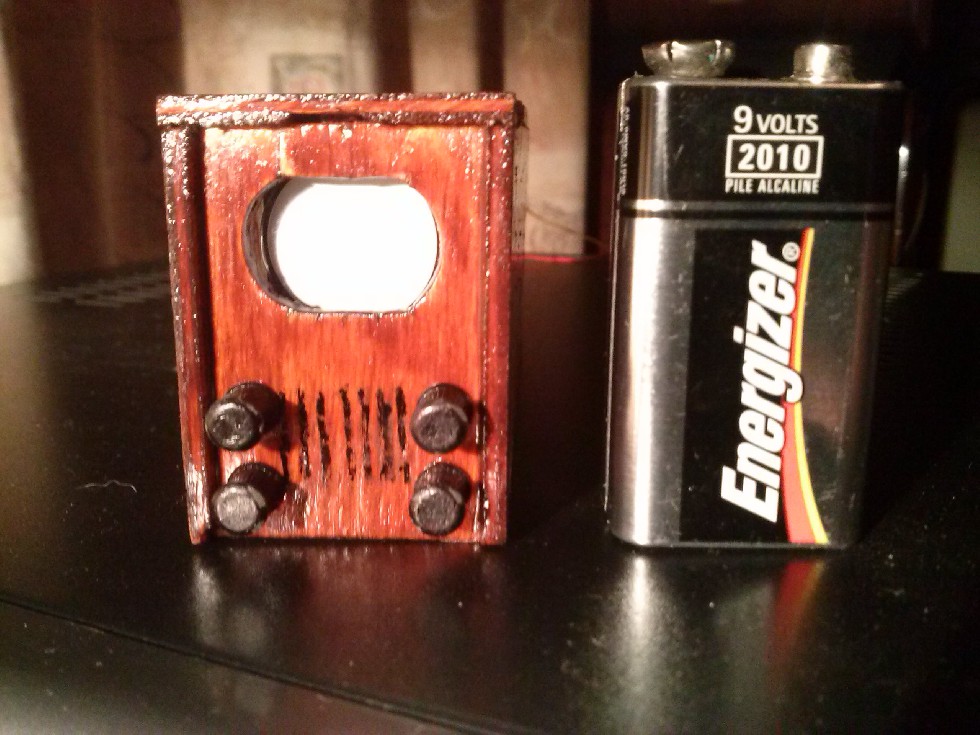

![[image]](images/uploaded/20161224203046585ecce6ec5f6.jpg)

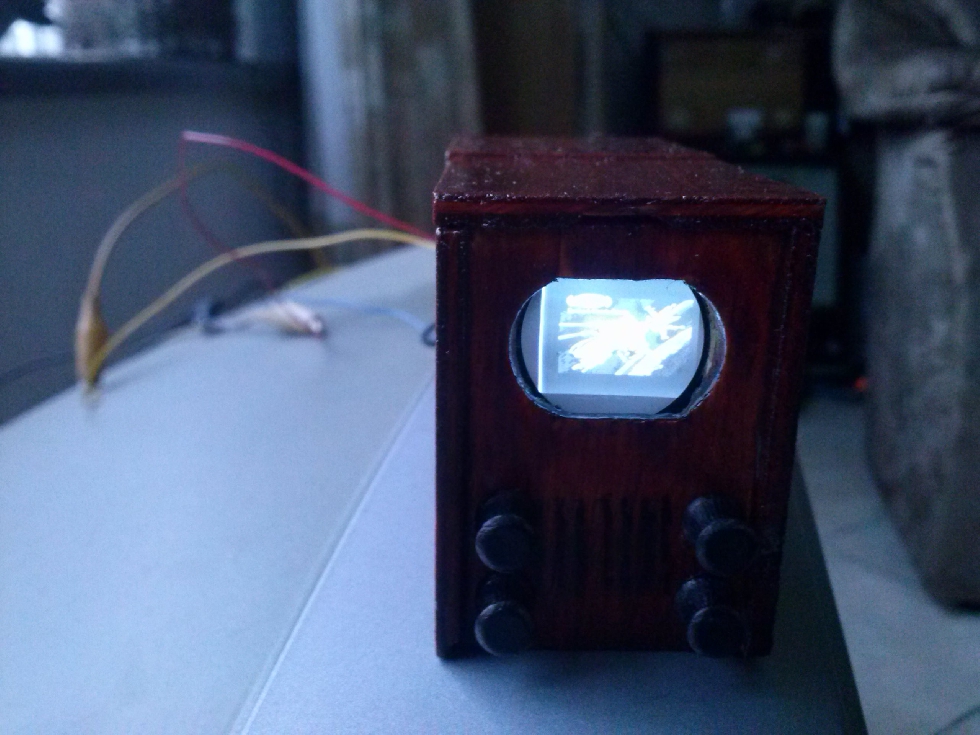

![[image]](images/uploaded/20161224203115585ecd0311433.jpg)
De hoogte is 4,3 en de breedte 3,2 cm. De diepte is in verhouding veel te groot, 9cm, maar anders paste de beeldbuis er om zijn lengte niet in.
Geluid zit er niet in, en zijn 3 draden dus genoeg, massa, +8,5volt en video.
Helaas is het beeld niet vullend, en zou ik ook niet weten hoe te vergroten, dus dat laat ik maar zo. De foto met beeld is niet zo goed gelukt.
Ik moet nog wat bedenken wat rond de BB als maskertje kan dienen, maar laat het eerst maar zo. Het kastje is gemaakt van 2mm triplex van een manderijnen kistje.
Groet Jan
Klein tv"tje TXje 400
door Maurice
, Dordrecht, 24-12-2016, 19:50 (2910 dagen geleden) @ jan wagenaar
Goed idee Jan.
Moet mijn TX400 ook eens voorzien
van beeld.

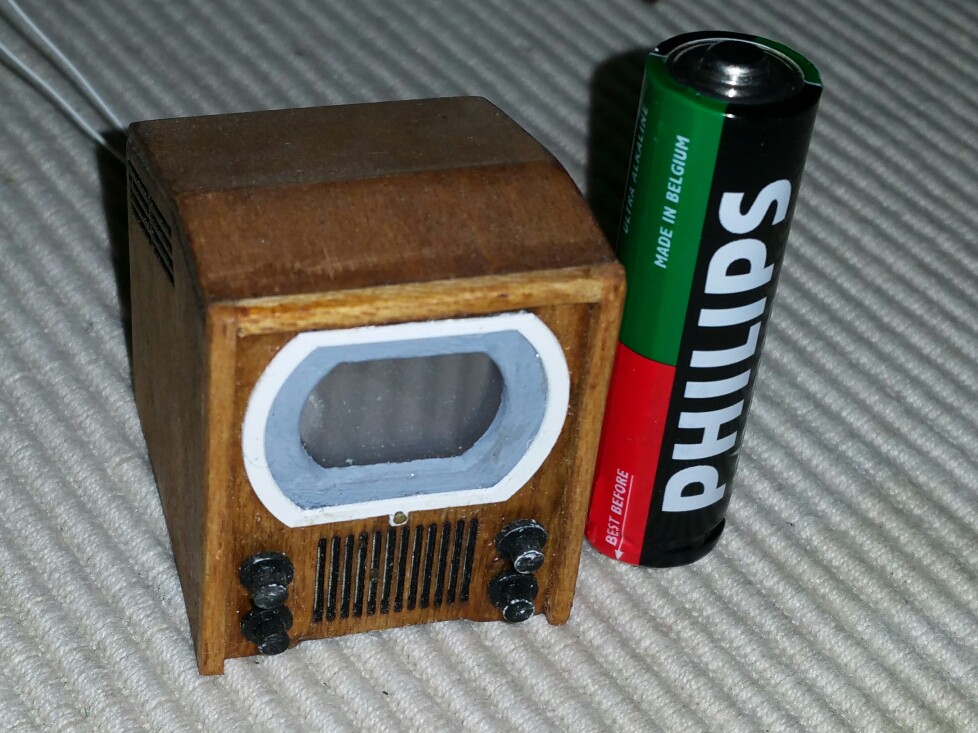

![[image]](images/uploaded/20161224205016585ed17899c91.jpg)
Klein tv"tje TXje 400
door jan wagenaar , Z.O. Friesland, 24-12-2016, 20:18 (2910 dagen geleden) @ Maurice
Dat is helemaal een mooi kastje, Maurice, tot in detail.
Is vast een heel gepriegel geweest. Zou inderdaad heel leuk zijn om daar beeld op te krijgen, maar wat moet je er dan in stoppen, iets met lcd?
Groet Jan
Klein tv"tje TXje 400
door Maurice , Dordrecht, 24-12-2016, 20:53 (2910 dagen geleden) @ jan wagenaar
Jan.
Is gemaakt door een specialist on miniaturen.
Ieder zijn vak.
Id iets van LCD denk ik icm diepte.
Er zit nu een lampje in en er kan een
dia voor geschoven worden.
Nu nog een dia.
En die liggen nog ver opgeborgen.
Klein tv"tje TXje 400
door Erik , 24-12-2016, 22:58 (2909 dagen geleden) @ Maurice
Er zijn van die mini, elektronische fotolijstjes in sleutelhanger formaat
https://liongsphotowork.files.wordpress.com/2011/10/digital-key-chain2.jpg
Die zou er wel in passen
Klein tv"tje TXje 400
door jan wagenaar , Z.O. Friesland, 26-12-2016, 09:46 (2908 dagen geleden) @ Erik
Dat is ook een mgelijkheid, maar dan heb je nog geen bewgende beelden, neem ik aan
Klein tv"tje TXje 400
door robot797 , Rijssen, 26-12-2016, 15:16 (2908 dagen geleden) @ jan wagenaar
klopt
die schermpjes zijn voor foto's
--
Groeten Peter Veldman
Klein tv"tje TXje 400
door Maarten Bakker , Haarlem/Delft, 26-12-2016, 16:24 (2908 dagen geleden) @ jan wagenaar
Er zijn waarschijnlijk types die ook mpeg kunnen afspelen.
Klein tv"tje TXje 400
door robot797 , Rijssen, 26-12-2016, 00:33 (2908 dagen geleden) @ jan wagenaar
op de pcb horen bediening te zitten voor de beeldgrote
ik heb wel eens zoan display gebruikt voor een micro spel computer
--
Groeten Peter Veldman
Klein tv"tje TXje 400
door jan wagenaar , Z.O. Friesland, 26-12-2016, 09:48 (2908 dagen geleden) @ robot797
De beeldhoogte is wel regelbaar, maar de beeld breedte niet, volgens mij
Klein tv"tje TXje 400
door robot797 , Rijssen, 26-12-2016, 15:16 (2908 dagen geleden) @ jan wagenaar
ah das balen
--
Groeten Peter Veldman
Klein tv"tje TXje 400
door snameroc , Etten Leur, 26-12-2016, 21:22 (2908 dagen geleden) @ robot797
Reageerd de beeldbreedte niet op de hoogte van de voedingsspanning?
Klein tv"tje TXje 400
door robot797 , Rijssen, 27-12-2016, 15:00 (2907 dagen geleden) @ snameroc
volgens mij niet
ik heb even een bende documentatie door gelezen
de voeding is afhankelijk van het type
(5v en 9v tot 12v)
en er is niet altijd een hoogte potmeter
beetje afhankelijk van het type
wat er wel altijd is
h-hold
v-grote
contrast
helderheid
focus
--
Groeten Peter Veldman
Klein tv"tje TXje 400
door jan wagenaar , Z.O. Friesland, 27-12-2016, 20:45 (2907 dagen geleden) @ robot797
Deze werkt op 8,5volt, teminste dat heb ik gemeten toen hij nog in de camera zat.
Ik heb er geen documentatie van. Deze heeft 3 knopjes beeldhoogte helderheid en volgens mij focus. Ik heb ook nog een sharp, die werkt op 5 voltdat staat ip het type plaatje
Groet Jan
Klein tv"tje TXje 400
door jan wagenaar , Z.O. Friesland, 27-12-2016, 20:29 (2907 dagen geleden) @ snameroc
Als ik de spanning laat zakken krimpt het beeld, de spanning om hoog draaien durf ik niet.
Ik heb nu het afbuigjuk wat achteruit geschoven en met de ringen het beeld weer zo veel mogelijk in het midden gezet, het beeld is nu wel zo gevuld dat ik er wel mee kan leven
Groet Jan
Klein tv"tje TXje 400
door soundman2 , Wouw, 28-12-2016, 08:57 (2906 dagen geleden) @ jan wagenaar
Gewijzigd door soundman2, 28-12-2016, 09:54
Als ik de spanning laat zakken krimpt het beeld, de spanning om hoog draaien durf ik niet.
Ik heb nu het afbuigjuk wat achteruit geschoven en met de ringen het beeld weer zo veel mogelijk in het midden gezet, het beeld is nu wel zo gevuld dat ik er wel mee kan leven
Groet Jan
Het verlagen van de hoogspanning leidt ook tot een groter beeld, misschien is de hsp wat te hoog of onvoldoende gestabiliseeerd en is die mogelijk instelbaar.
Bij slechte stabilisatie varieert de grootte met de beeldinhoud.
Als het een viewfindertje is uit een camera kan dat ook de oorzaak zijn dat het beeld niet het gehele scherm vult. Technici noemen dat "underscan". De bedoeling daarvan is, dat het volledige beeld zichtbaar is, inclusief de VITS lijnen, waaraan een cameraman bepaalde instellingen kan controleren. Deze info valt voor de gewone tv kijker buiten beeld. De cameraman ziet dus meer als de gewone kijker en moet daar dus rekening mee houden. Soms is dat effect uitschakelbaar.
Klein tv"tje TXje 400
door kris , Gent, België, 29-12-2016, 09:33 (2905 dagen geleden) @ soundman2
Als het een viewfindertje is uit een camera kan dat ook de oorzaak zijn dat het beeld niet het gehele scherm vult. Technici noemen dat "underscan". De bedoeling daarvan is, dat het volledige beeld zichtbaar is, inclusief de VITS lijnen, waaraan een cameraman bepaalde instellingen kan controleren. Deze info valt voor de gewone tv kijker buiten beeld. De cameraman ziet dus meer als de gewone kijker en moet daar dus rekening mee houden. Soms is dat effect uitschakelbaar.
toch even wat rechtzetten. Camera-beeldzoekers geven in de meeste gevallen een underscanbeeld. Das niet om VITS of iets dergelijks te zien Camera's maken geen VITS signalen of andere lijnpulsen die zichtbaar zij in de EVF, die werden achteraf toegevoerd.
De reden dat het beeld undercan is is om er zeker van te zijn dat de cameraman alles wat de sensor ziet in beeld heeft. (bvb ook een perchmicro die wat laag hangt) de kijker zach meestal wat minder, hiervoor werd een zgn safetyzonemarker aan het EVF beeld toegevoegd.
Tegenwoordig wordt zelfs de sensor iets groter gemaakt dan het beeldformaat en ziet de cameraman dus iets meer in de zoeker dan dat er zal opgenomen/doorgestuurd worden.(althans, bij de duurdere jongens)
groeten
Kris
Klein tv"tje TXje 400
door jan wagenaar , Z.O. Friesland, 31-12-2016, 12:14 (2903 dagen geleden) @ kris
Deze komt uit een gwone video camera,,iets met vhs dacht ik . Het beeld buisje is 18 mm, als je de randen er afhaalt blijft er ong. 16mm over. Hier zat een rehthoekig maskertje voor van 8,5 x11.75mm, diagonaal 1,4mm. Dit bedekte dus wel het plaatje op het beeldbuisje.. Maar omdat ik nu de volle breedte van 16mm gebriuk, moest het beeld wat uitgerekt worden.
Klein tv"tje TXje 400
door kris , Gent, België, 31-12-2016, 14:19 (2903 dagen geleden) @ jan wagenaar
ter info, hele kleine beeldbuisjes worden nog steeds gemaakt omdat er nog vraag is naar beeldbuiszoekers. Sinds Juni dit jaar mogen ze wel niet meer geïmporteerd worden in de EU (ROHS) maar in Japan en de US gaat het door.
Verschiet wel niet van de nieuwprijs van een klein buisje. Met € 1000 kom je er niet...(enkel de buis) tegenwoordig zijn ze wel in HD.
groeten
Kris
Klein tv"tje TXje 400
door Hans van Kampen , Voorhout, 28-12-2016, 23:07 (2905 dagen geleden) @ jan wagenaar
Heel leuk gedaan Jan, ik zag nu je bijdrage pas.
Het blijft het leukste daar een z/w beeldbuisje voor te gebruiken ipv. LCD maar idd worden die naar verhouding wel lang.
Ik heb ook nog wat vieuwfinder spul liggen en moet er ook eens wat mee baan doen.
Heel leuk zou zijn 4 of 6 gelijke units en dan een klok te maken maarja, de kennis schiet mij te kort hiervoor
Veel plezier ermee Jan.
Hans
--
Hans van Kampen
Klein tv"tje TXje 400
door robot797 , Rijssen, 28-12-2016, 23:38 (2905 dagen geleden) @ Hans van Kampen
ik hab wel eens een klok gemaakt welke zijn uitgang heeft op een composiet kabel
--
Groeten Peter Veldman
Klein tv"tje TXje 400
door jan wagenaar , Z.O. Friesland, 31-12-2016, 12:35 (2903 dagen geleden) @ Hans van Kampen
Hans, ik vind dit soort kleine beeldbuisjes prachtig compleet met afbuiging en lijntrafo, alles net als bij een normale grote tv. Het lijkt mij wel dat dit de kleinste beeldbuisjes zijn die gemaakt zijn? Ik heb wel een aantal kleine tvtjes maar zo'n indrukwekkende verzameling als jij heb direct nog lang niet.
