Heb ik al jaren een reeds destijds al defecte AudioSonic 1292.

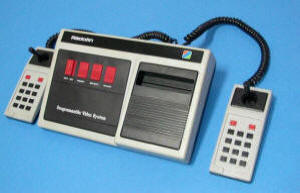

Zo iets is het:
[image]

Vond de doos weer en eens aangezet.Waarempel werkt......even wat minuten.
Jammer, inderdaad defect.

Probleem:
Na een minuutje of 2 gaat de boel aan de haal, scrambeld video beeld.
Figuren in de war etc.
Uiteraard voeding en elko's nagezien, prima in orde.
Diverse Cardridge geprobeerd.(heb er stuk of wat van)

1 IC wordt erg warm en zal vast de boosdoener zijn.
Komt tie....PE1X (DIL-18)
-Lijkt me géén RAM daar van een pen dat IC via een R=4k7 Video signaal op staat en naar de RF modulator gaat.Zit in een apart blik=>niet op de foto.
Vind verder geen RAM op pc-board.

Internet nodige info op gezocht dit ding:

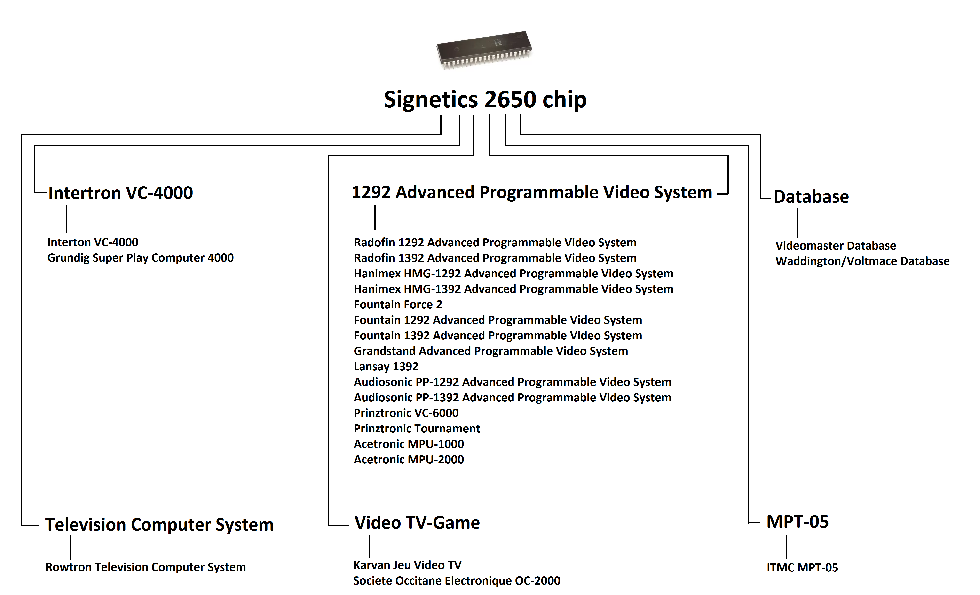

Basis ontwerp spelcomputer is een "Radofin XM-2050"
"1292 Advanced Programmable Video System"<LINK>

CPU: 8-bit Signetics 2650AI at 4.43 MHz
Audiovisual co-processor (video chipset, I/O Processor): Signetics 2636N at 3.58 MHz

Link naar andere foto pc board waar duidelijk te lezen valt PE1X (geen I).

Vraag: Die PE1X ?? iemand een idee?
Anders indien defect hoe gaan we dan vanaf de videoprocessor 2636 naar een
of ander Video signaal wat ik aan de RF-Modulator kan aanbieden.

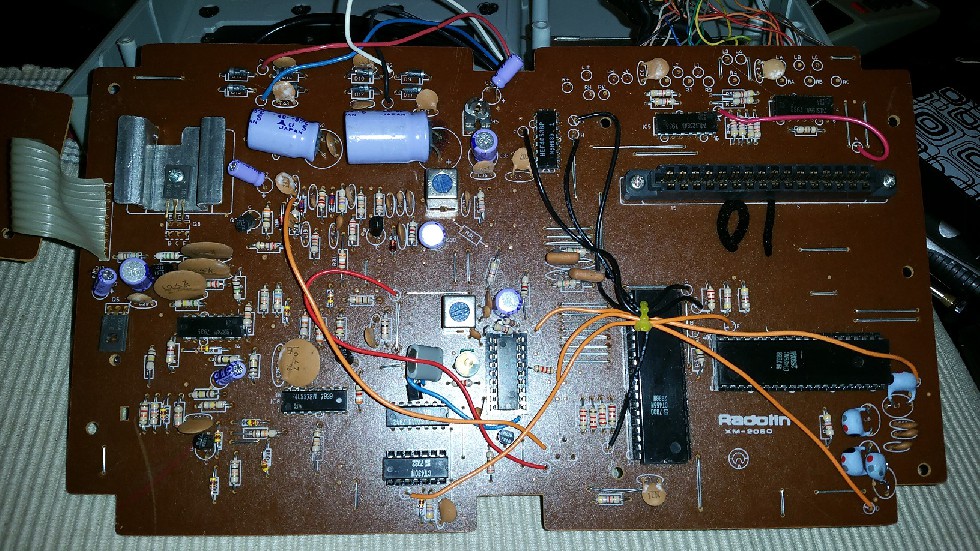

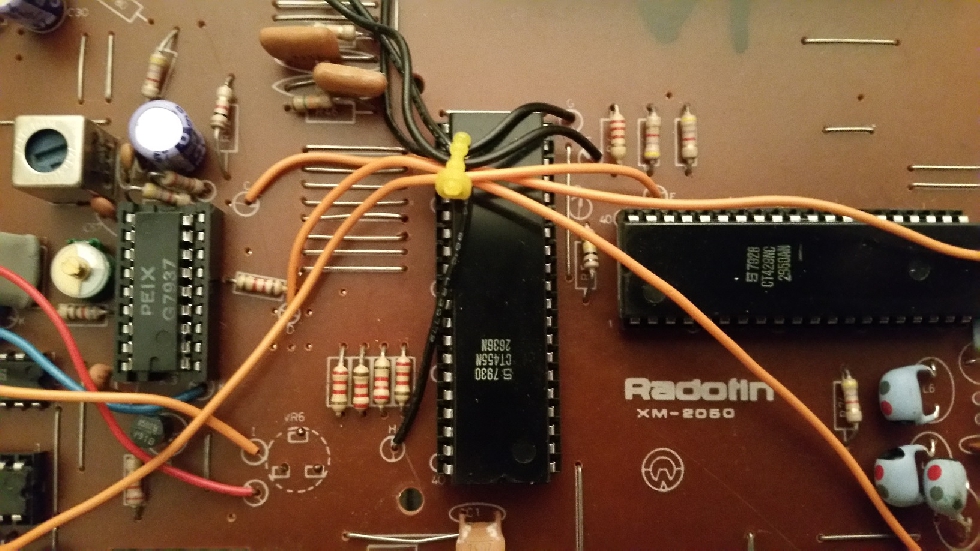

Mijn foto's:
[image]

[image]

Reageer op dit bericht

6094 keer gelezen

Dit opent nog wat perspectieven in vorm van schema's?
Iemand de the April 1979 issue of Elektor??
https://www.elektormagazine.com/magazine/elektor-200810/18930

https://en.wikipedia.org/wiki/Elektor_TV_Games_Computer

Reageer op dit bericht

5833 keer gelezen

Ik heb je wat artikelen gemaild.

Groeten, Ron.

Reageer op dit bericht

5775 keer gelezen

Ik heb Elektuur 1976-4 klaargezet bij We Transfer.
de link is:

https://we.tl/cIGlXelhXU

is een week of zo geldig.

Succes, Maurice!

groeten, Jan

Reageer op dit bericht

5781 keer gelezen

Maurice,

wat de PE1X is, geen idee. Maar wat komt er binnen op die chip? RGB en sync?

Hangt dat X-tal eraan?

groeten

Kris

Reageer op dit bericht

5856 keer gelezen

Dat vermoed ik wel echter geen datasheet 2636 tot op heden gevonden

Edit:
Las ook al eerder over die 1292 dat het in de basis een Philips ontwerp is.

BTW, the VC4000 is a beverage vending machine ;-)

See, none of them is in any way 'more original' than the others.
All are just incarnations of the application circuit given in

Valvo-Signetics' SCN 2636 'Programmable Video Interface' data sheet.

(even half the software library originated in Valvo-Signetics-Philips' laboratory caves,
but thats another part of the story)

Reageer op dit bericht

5795 keer gelezen

Dat vermoed ik wel echter geen datasheet 2636 tot op heden gevonden.

Eeuh gaat het over de PE1X of over de 2636?

of er RGB naar de PE1X gaat kan je toch even snuffelen met de scoop?

Er is nog een chip geweest die in een slag RGB naar composiet omzette, oa toegepast in de Atari en de ELV beeldgenerator media jaren 80 (type ontsnapt me nu maar valt wel terug te vinden)

greoten

Kris

Reageer op dit bericht

5792 keer gelezen

Gaat over die PE1X , die wordt bloed heet en dacht pen 4 of zo komt video uit
gaat via 4k7 video uit - Scoop gemeten en dat wordt rotzooi.

Foto's inwendige hier te vinden
Metalen blik op foto is de RF-modulator waar sound en video draden heen gaan.
http://www.the-liberator.net/site-files/retro-games/hardware/Hanimex-HMG-1292/hanimex-hmg-1292.htm

En in deze PDF op pagina 9 IC1 is denk ik een soort van identieke opzet.
IC1 zou dan zelfde functie hebben als die PE1X

IS van een geheel ander toestel maar denk gelijk van opzet:
http://www.digitpress.com/library/techdocs/o2-svc.pdf

Reageer op dit bericht

5772 keer gelezen

Kris.

Was 4uur zoeken en diep graven... de datasheet Signetic 2636 Videoprocessor.
Vraag is dus wat die PE1X daar achter dus precies inhoud.
Deze hangt aan die 2636.
Morgen eens lijnen volgen en trachten op te tekenen.

Pagina 196 datasheet 2636.
Zit geen RGB op dus, vandaar dat ik dat niet kon vinden met de scoop.

http://bitsavers.informatik.uni-stuttgart.de/pdf/signetics/_dataBooks/1982_Signetics_MOS_Micropro...

Edit:
Pagina 195 de SC2621(PAL) Universal Sync Generator.
Dus een dergelijk iets is dus die PE1X ook denk ik.
Waarom deze 2621 dan niet toegepast in deze videogame???

weer een stap verder,

Reageer op dit bericht

5740 keer gelezen

Hele datasheet 15 pagina's lees voer 2636 Video processor eindelijk gevonden.

De in de eerder PDF genoemde NE549 staat er ook bij pag 15.

Denk dus dat die PE1X dan een combinatie is van de 2622 en NE549
in de tekening pag 15
DATASHEET 2636.

waar gaan we dat nu voor vervangen...

Mooiste zou zijn heel schema van die Radofin XM-2050 of een van de familieleden.
Maar tot nu toe niet gevonden.

[image]

Reageer op dit bericht

5844 keer gelezen

Je beeld komt buiten via aansluitingen C1,C2,C3. die pinnen blijven een goed signaal uitsturen, ook al gaat het fout?

groeten

Kris

Reageer op dit bericht

5728 keer gelezen

Die Maggotbox Odyssey 2 is gewoon een Philips G7000.

Aangezien die PE1X chip in jouw apparaat zo te zien ook van Philips is net als die G7000, lijkt me de volgende stap eens te kijken hoe ze het daar opgelost hebben.

Hoewel Philips, is het wel een custom chip. Mogelijk bestaat er een opvolger die wel gewoon TDAxxxx nummer had. Gokje: PE1X = Pal Encoder type 1X. Dan weet je ook meteen wat hij zou moeten doen.

Edit: er zijn meerdere soorten G7000. Ik heb gekeken in een schema van de /20 versie, daar gata het om IC679. Ook iets customs maar waarschijnlijk anders. Ik zoek nog even verder.

Reageer op dit bericht

5729 keer gelezen

Denk je aan de MC1377 van Motorola?

Reageer op dit bericht

5734 keer gelezen

Denk je aan de MC1377 van Motorola?

Yep Maarten Die was het.Echt een "gemene" PAL encoder, maar simpeler kan niet :-)

groeten

Kris

Reageer op dit bericht

5687 keer gelezen

In de basis een Philipsontwerp zegt men, maar ik vermoed eerder een ontwerp van Signetics dat in 1975 door Philips overgenomen was maar grotendeels bleef doen waar ze goed in waren. Zoals ik in mijn andere bericht al schreef, is die PE1X echter wel een IC van Philips zelf. Misschien dat er langs die weg toch wat te vinden is.

Dan pas zie je hoeveel verschillende koersen een enkel bedrijf vaart: Signetics maakt een referentieontwerp voor spelcomputers. Magnavox bedenkt een Odyssey die door Philips Frankrijk weer in een andere variant doorontwikkeld wordt. Heb je zomaar 3 verschillende manieren om PAL te coderen binnen hetzelfde bedrijf... Er even van uitgaande dat er nog een G7000 is die niet de customchip gebruikt die in de Odyssey en sommige versies van de G7000 zit. Dat wordt nog even zoeken, weet niet of ik daar nu zo ver mee kom.

Reageer op dit bericht

5730 keer gelezen

In de categorie simpele oplossingen:
IC's die bloedheet worden komt helaas vaker voor.

Zo heb ik een oud PTT modempje dat er op een gegeven moment mee ophielt na een paar minuten.....
Open gemaakt en aangezet, werden minstens 1 IC erg heet, maar bleef gek genoeg in open toestand wel werken, ergo, werkt na jaren nog steeds, gewoon open. Komt niemand in die ruimte (stuurt 1584 AM zender aan, dus ik hoor te meteen als er iets misgaat)

Zelfde probleem met video apparatuur en HD kabel tuners enz enz..

Anders gegegd, probeer eens dat IC flink te koelen, kleine ventilator, metalen koelvinnen er op plakken etc. Is misschien makkelijker dan vervangen.....
Er is niets te verliezen.

Reageer op dit bericht

5669 keer gelezen

Werkt al weer.(deels dan)

Is geen makkelijk serviceble ding, de print klapt niet goed open
door de kabelband en knoppenprint.
Schroef je knoppenprint los valt de ON/Off schakelaar uitelkaar.
Niet meer als een schuifje,, lastig om dan toestel aan te zetten.

Lijkt soms moeilijk, is het niet.
Zat wel warm met de fout lokatie rond de PE1X.
een transitor meette niet lekker door, welke onder de PE1X zat.
Een 1502B en vervangen door een BC337.
Daarna een slinger aan de C-trimmer naast de PE1X, en Flopper de Flop
Strak beeld

Daarna kwam mankement van Control/Joy-stick nr 2 boven water.
Gezegd spul lag al uit elkaar in de doos.

nr2 werkte totaal niet.
Bedrading bleken 3 draden een breuk te hebben.
Even wat trekken aan de defecte draadjes leverde op dat de breuk aan de
controler zijde zat.
Stukje afgeknipt opnieuw gesoldeerd... ja de functie knoppen werken weer
NIET de Joy-stick.

Meten leverde op verschil in spanning potmeters nr 1 en 2.
Stukje schema opgetekend, rond de HEF4053.
Daarna de joy-stick draden nr 1 en 2 gewisseld en werkte nr1 wel op speler 2.
Dus toch nog een fout in die Joy-stick.
EN dat verwacht je dan niet....
nr 2 heeft 2 potmeters van 100k zitten terwijl nr 1 2x 530k heeft!!
Dus die Joy-stick unit nr 2 is ooit eens foutief vervangen....
(Ik NIET- weet van niks..)

Terwijl een slimme gewoon die draden had moeten controleren omdat o.a. van d potmeters 1 draad een breuk had.

Daar moet ik nu nog een oplossing voor bedenken.
Even de potmeters vervangen is geen directe oplossing.

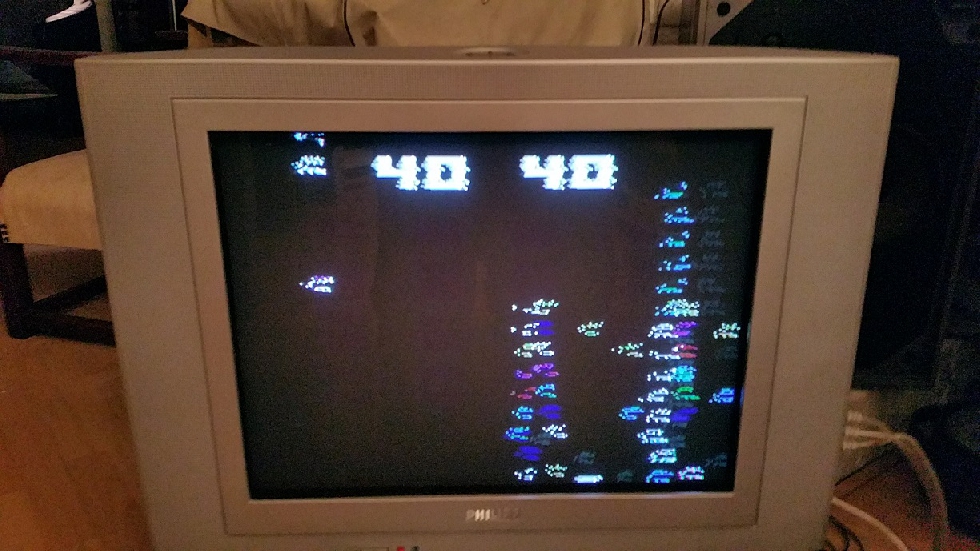

Foutieve beeld:
[image]

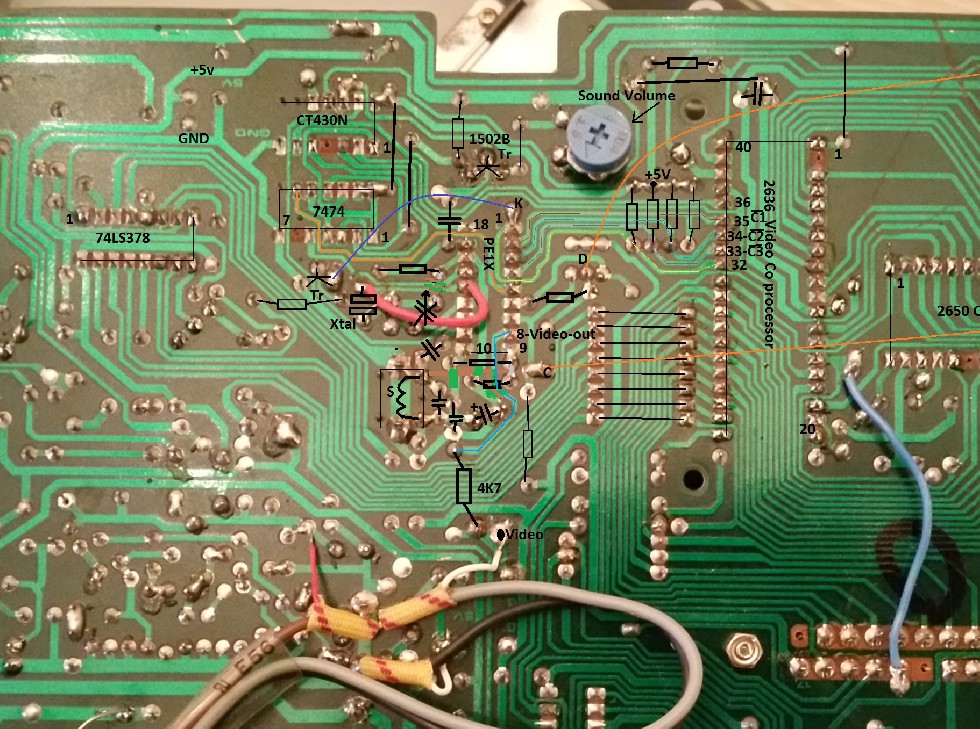

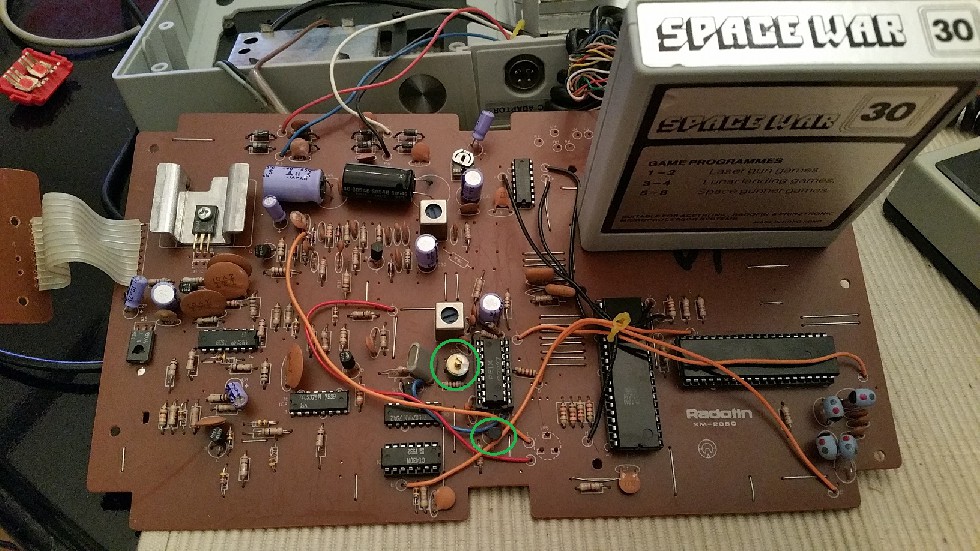

Defecte 1502B en de C-trimmer
[image]

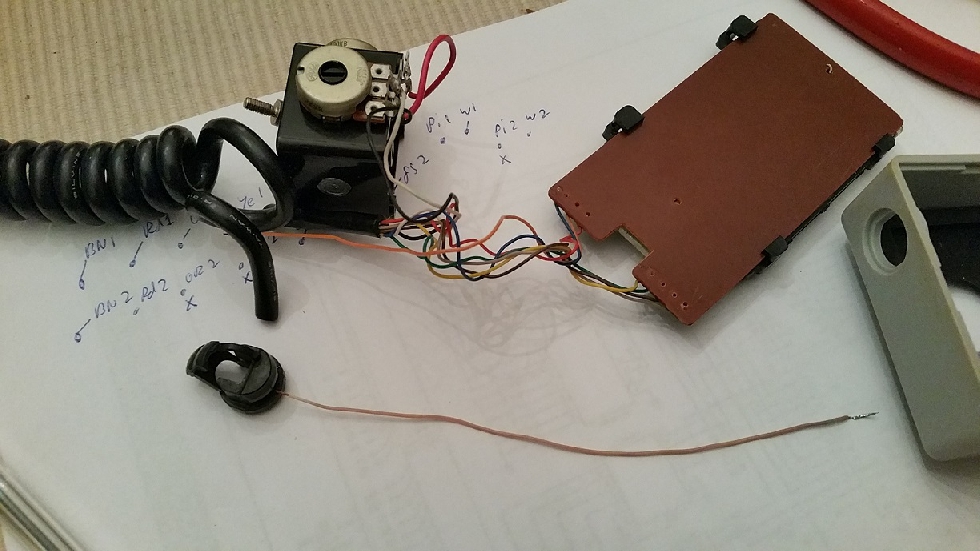

Draden defect
[image]

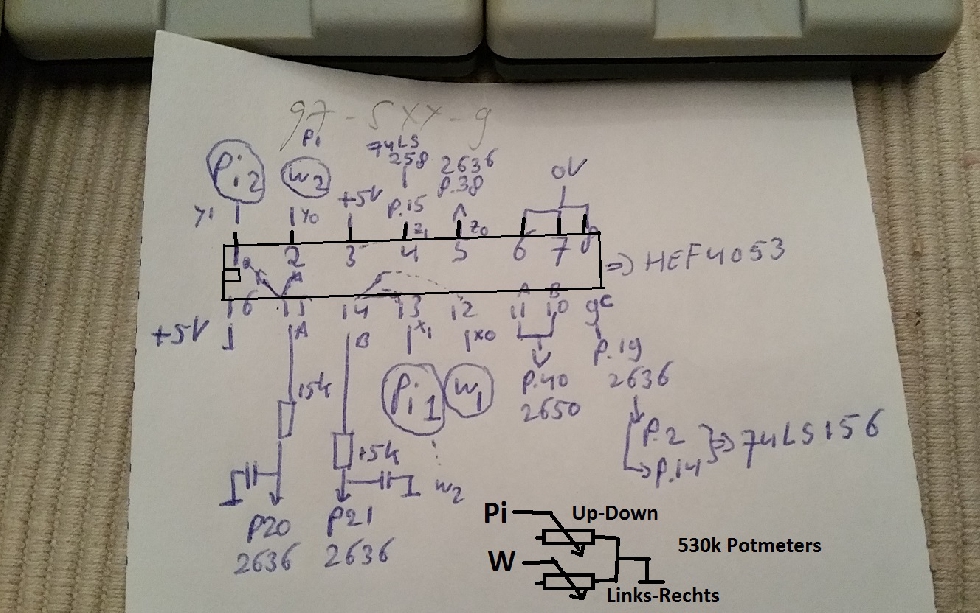

Joy-stick-Multiplexer HEF4053
[image]

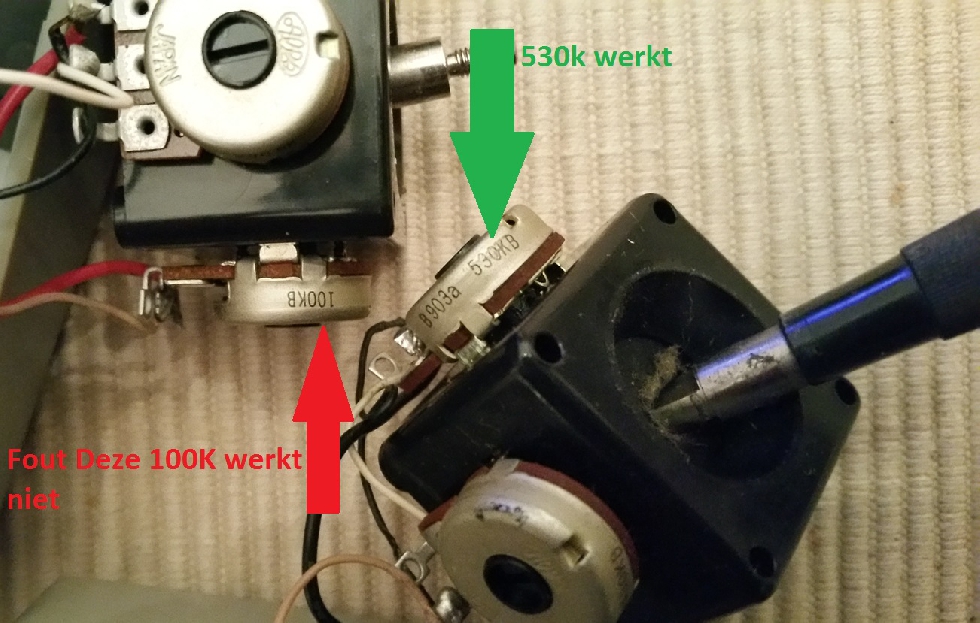

Foutieve potmeters 100k wat dus 530k moet zijn:
[image]

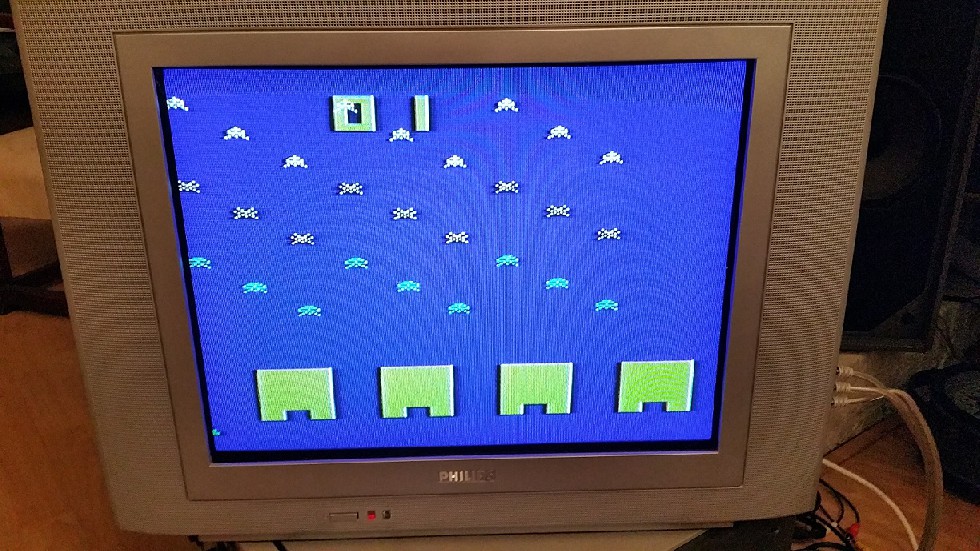

Werkt weer
[image]

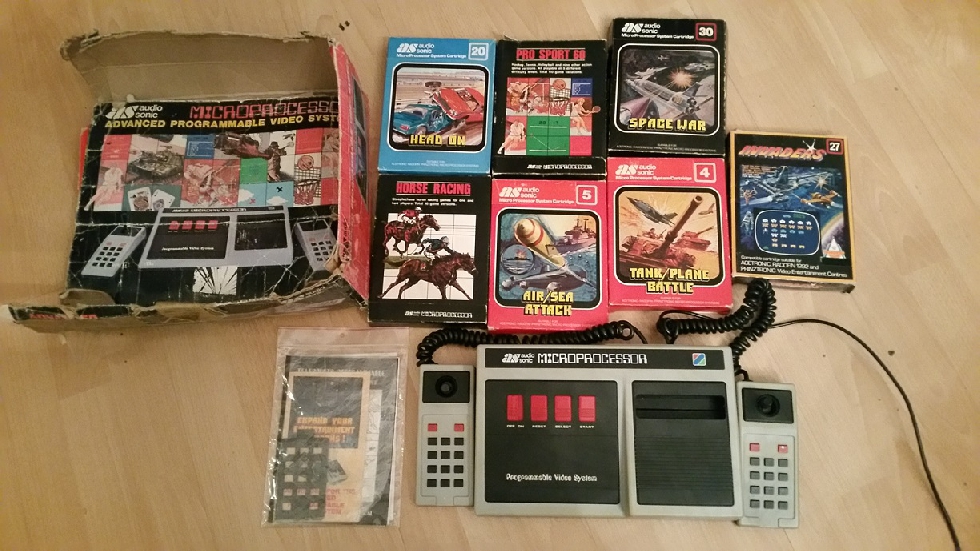

Heb er 7 spel cassettes bij welke elk div levels/spellen bevat:
Ook de org doos die wat meegemaakt heeft.
[image]

Reageer op dit bericht

5810 keer gelezen

Proficiat.

Je zou bij de 100k twee stuks 220k in serie kunnen zetten (aan beide buitenaansluitingen van beide pot's, dus 4 weerstanden) Gevoeligheid van de stick zal dan niet kloppen, maar werken zou het moeten doen als tijdelijke oplossing.

wordt de chip nu nog zo warm?

groeten

Kris

Reageer op dit bericht

5778 keer gelezen

Hallo Maurice, zou de PE1X hetzelfde kunnen zijn als de latere TEA1002 ?

Eveneens 18 pin DIL.

Zo ja misschien ook interessant om te weten voor Maarten.

Is het kristal een 8,86 Mhz type?

Het trimbare spoeltje zou dan het chroma filter zijn (pennen 10 en 11)

In de datasheet van de TEA1002 (Mullard) wordt ook over dezelfde chipset voor gamecomputers gesproken.

Datasheet: http://www.datasheet4u.com/pdf/TEA1002-pdf/836647

Ik hoor het graag...

Leuk trouwens dat je de boel weer werkend hebt!

Ik heb trouwens een aardig boekje over het Elektuur ontwerp met deze chipset.

De TV Speel Computer (ISBN 90 70160 21 8)(1982)

Henk

Reageer op dit bericht

5660 keer gelezen

Kris, Ga ik nog proberen of ik daarmee ieder geval richting krijg.

Heb nog even PE1X opgetekend va PCB
[image]

Reageer op dit bericht

5668 keer gelezen

Ah, dankje, dat maakt een hoop duidelijk. Xtal tussen pen 13 en 14 (of daar in de buurt) was het eerste waarop ik verder was gaan zoeken maar bij bijvoorbeeld de G7000 zit het daar niet. Pen 1 t/m 4 en pen 8 kloppen ook. Pen 10 kan ik niet zo goed zien. Grote kans dat Henk (ook bedankt!) het bij het rechte eind heeft en dat de TEA1002 een onmiddelijke opvolger is.

Overigens houd ik mijn lijst van curieuze Philipsbuizen en -halfgeleiders bij op https://www.circuitsonline.net/forum/view/113864/1
