Zoom Studio print (Toestel of techniek)

door Roland Huisman , Zwolle, 01-02-2017, 19:43 (2863 dagen geleden) @ robbie
Gewijzigd door Roland Huisman, 01-02-2017, 20:02

Hmm dit maakt het nog wel lastig. Het kan een MP2360 zijn...
Je zou dan rond de 4,7uH range uit komen. Dat de spoelwaarde lager is
heeft te maken met de veel hogere schakelfrequentie dan oudere IC's.

Ik vraag me echter af of het wel de MP is omdat het IC tamelijk ver van de spoel
zit. (niet logisch met 1,5MHz) Als het namelijk een NJM2360 (Een ouder IC...)
is dan kom je wel rond die waardes tussen de 100 en 470uH uit.

Het kan geen kwaad om bij een hogere spoelwaarde te beginnen om te testen.
De voeding haalt simpelweg het vermogen niet als de waarde te hoog is.
Juist bij te lage waardes gaan er snel hoge verzadigingsstromen lopen.

Ik zou het eerst eens proberen rond die honderdtallen range.

Wat óók nog kan is dat het een voedingsfilter is en geen onderdeel
uitmaakt van de schakelende voeding. Dan is zowat elke spoelwaaarde
vaak al afdoende om het te laten werken.

Controleer eens of één van de spoelpootjes direct aan een pen van het IC zit.

Groeten, Roland

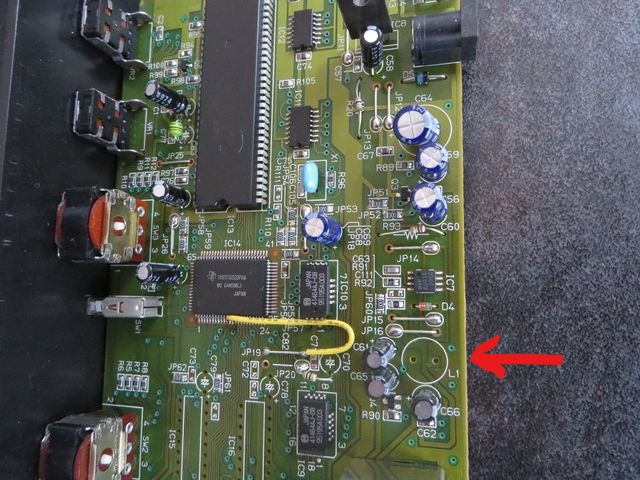

Edit: Robbie had overigens al een betere foto online gezet.
Ik zie rondom dat IC verder nergens een spoel. Dus ik verwacht
dat L1 echt de spoel is van de converter.

(Die foto zag ik in een flits in zijn eerste post...)
