Marantz 2238 powersupply afregelen

Van mijn Marantz 2238 viel steeds vaker 1 kanaal uit, zowel luidspreker selectie als ingangselectie schakelaar waren niet best, ook een aantal schaallampjes waren kapot. Bij het open maken zie ik dat condensator C808 op het powersupply board helemaal bol staat. Tja dat word dus kontakten schoonmaken, re-cap, re-lamp en re-adjust.

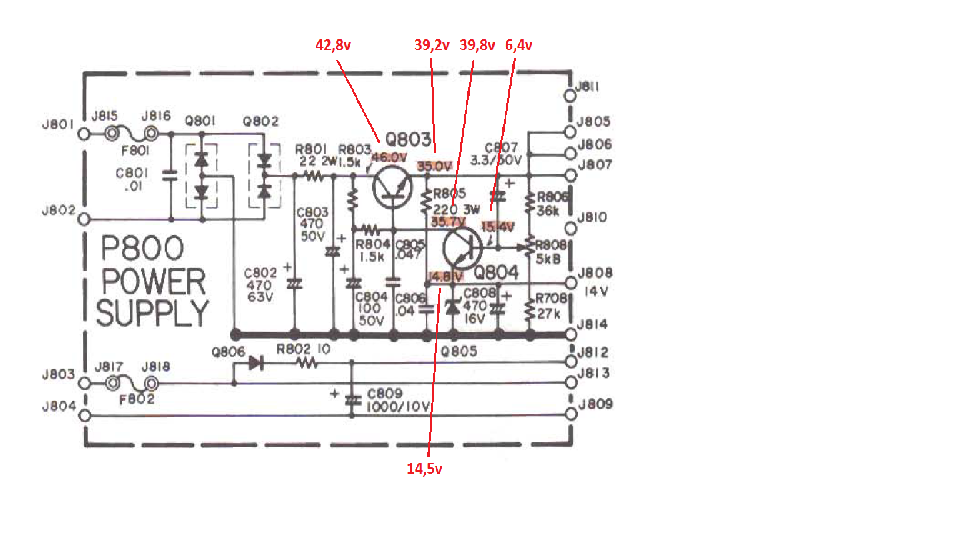

De eerste afstelling (na het schoonmaken en de re-cap en re-lamp) is de 35v voedingspanning, dit lukt niet, de voedingspanning blijft gewoon 39,2v bij het draaien aan r808. Dus even maar wat andere spanningen gemeten, zie hieronder:

[image]

De weerstanden R806, R808 en R708 zijn heel, de zener lijkt ook in orde; er staat immers 14,5v. Dus Q804 er maar een uitgesoldeerd, deze meet goed op een ohms meter in diode stand; 0,6 tussen BE en BC en verder geen sluitingen.
Toch moet deze stuk zijn? Het is een 2SC945.
Gaarne advies,

groeten,

Ludo

Reageer op dit bericht

1681 keer gelezen

Probeer nu een uit te redeneren waar die 6,4 volt vandaan komt. Als de 2sc945 stuk is, wordt die altijd iets tussen 14 en 39 volt.
Als de basis inwendig los is komt hij met de regelbare spanning nog niet aan die waarde.Zou R36 of de potm. toch fout zijn? Controleer de spanninsdeler eens zonder de sc (Variac gebruiken om de 46 volt wat te verlagen. De powertor gaat nl volledig geleiden als het goed is. Meet in deze conditie ook even de zenerspanning en contoleer de regelbare spanningsdeler. Je kunt voor die laatste gewoon uitrekenen wat er moet staan.
Aan de onderkant van de potmeter 27/68 x de spanning op J807
Aan de bovenkant 32/68 x de spanning op J807
Op de loper natuurlijk iets daar tussenin. Maakt die loper goed kontakt?
Voor de SC kun je BC639 pakken, zelfde pinconfig.

Reageer op dit bericht

1599 keer gelezen

6,4V op de basis en 15,4V op de emitter kan alleen als de transistor een onderbreking of overgangsweerstand vertoont. De 6,4V op de basis komt van de potmeter en de emitter hoort als de transistor werkt ongeveer 0,7V lager te zitten.

Reageer op dit bericht

1517 keer gelezen

6,4V op de basis en 15,4V op de emitter kan alleen als de transistor een onderbreking of overgangsweerstand vertoont. De 6,4V op de basis komt van de potmeter en de emitter hoort als de transistor werkt ongeveer 0,7V lager te zitten.

Ik heb al gezegd dat de spanningsdeler zo laag niet komt bij de gemeten uitgangsspanning 27/68x 39,2= 15,56 volt.
Tenzij de waardes van de spanningsdeler niet kloppen, maar ik gaf ook dat al aan om dat zonder sc te testen.

Reageer op dit bericht

1527 keer gelezen

Dom van me, had jouw antwoord nog niet gelezen en bovendien helemaal niet in de gaten dat die zo hoogohmig is. Bovendien zat er nog een redenatiefoutje in mijn antwoord (kennelijk was ik niet helemaal bij de les). De spanningsdeler en potmeter zijn dus het eerste dat gecontroleerd moet worden en er is een goede kans dat de transistor nog wel heel is.

Reageer op dit bericht

1483 keer gelezen

Klopt de transistor is heel, R806 (36k) in de spanningsdeler was open. dat had ik totaal niet verwacht, ik had m doorgemeten zonder los te maken, blijkbaar heb ik wat anders zitten meten, want bij verwijderen is hij oneindig.
De spanning is nu netjes op 35 V te regelen.
De weerstand is niets aan te zien.

Bedankt voor het meedenken mannen! Nu verder met de afregeling vd eindtrap.

groeten,

Ludo

Reageer op dit bericht

1518 keer gelezen

Klopt de transistor is heel, R806 (36k) in de spanningsdeler was open. dat had ik totaal niet verwacht, ik had m doorgemeten zonder los te maken, blijkbaar heb ik wat anders zitten meten, want bij verwijderen is hij oneindig.
De spanning is nu netjes op 35 V te regelen.
De weerstand is niets aan te zien.

Bedankt voor het meedenken mannen! Nu verder met de afregeling vd eindtrap.

groeten,

Ludo

Ik schreef R36, maar de waarde is 36K en het nummer is R806. Ik zat er dus niet erg ver naast.

Reageer op dit bericht

1489 keer gelezen
