RegistrerenSchema Philips 10cx1130 (Gezocht)
door Rob Krabbendam
, Hellevoetsluis, 15-03-2017, 11:29 (2812 dagen geleden)
Wie kan mij helpen aan service documentatie voor een Philips 10cx1130?
Dit is een radio/tv/cassette combinatie uit begin jaren '80.
Schema Philips 10cx1130
door Rontronix , Nuenen, 06-04-2017, 14:30 (2790 dagen geleden) @ Rob Krabbendam
Geen idee of het nog relevant is maar ik heb wel iets. Geef me even de tijd om een en ander te scannen.
Groeten, Ron.
Schema Philips 10cx1130
door Rob Krabbendam , Hellevoetsluis, 07-04-2017, 07:44 (2789 dagen geleden) @ Rontronix
Hoi Ron,
Dat is zeker nog relevant. Het TV-gedeelte wil niet inschakelen. Er komt een spanning van de mode-schakelaar aan via een (schakel?) transistor op de print van de TV maar daarna is er niets meer te zien dan een kort spanningspiekje na inschakelen.
Zonder schema is dat lastig uit te zoeken. En wie weet wat er nog meer blijkt te moeten gebeuren als de TV eenmaal weer aan gaat.
Je zou me er dus echt een plezier mee doen!
Groet,
Rob
Schema Philips 10cx1130
door Rob Krabbendam , Hellevoetsluis, 08-04-2017, 16:28 (2788 dagen geleden) @ Rob Krabbendam
Gewijzigd door Rob Krabbendam, 08-04-2017, 17:12

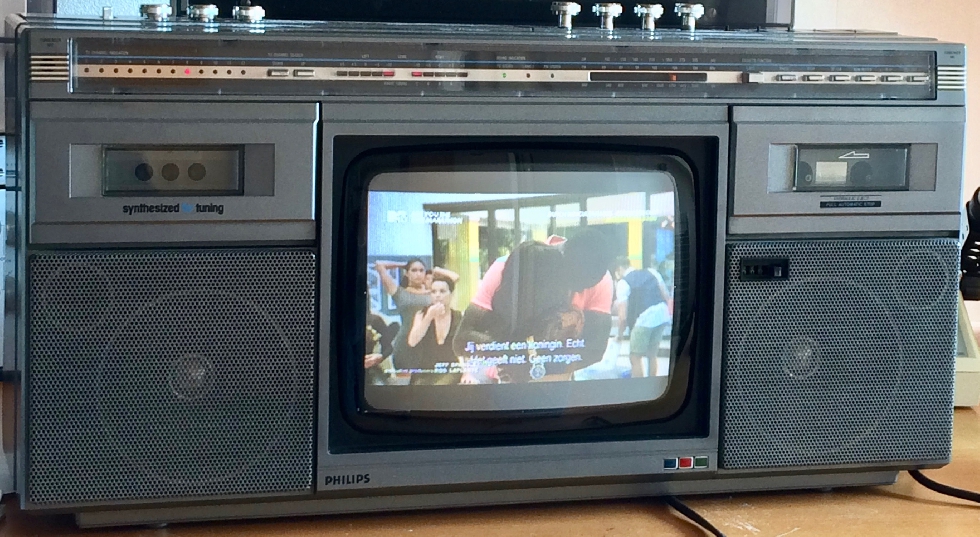

Goed nieuws, de TV doet het weer na vervangen van een trafootje door eentje uit de rommelbak die erop leek
Nu het deck nog, dus schema blijft welkom.
![[image]](images/uploaded/2017040819120958e919e920138.jpg)
Rob
Schema Philips 10cx1130
door Rontronix , Nuenen, 21-04-2017, 06:58 (2775 dagen geleden) @ Rob Krabbendam
Ik heb het schema inmiddels gescand. Stuur me even een bericht met je mail adres.
Groeten, Ron.
Schema Philips 10cx1130
door Rob Krabbendam , Hellevoetsluis, 21-04-2017, 13:22 (2775 dagen geleden) @ Rontronix
Dank voor het scannen. Mijn mailadres is onderweg.
Mvg,
Rob
