Registrerengelijkrichter (Toestel of techniek)
door lee
, Venlo, 02-04-2017, 08:29 (2811 dagen geleden)
De onderstaande gelijkrichter heeft de geest gegeven en om een gelijke vervanger te vinden valt niet mee maar nu zag ik op internet een goede oplossing om de orginaliteit toch enigzins te behouden .
Mijn vraag is nu welke waardes moeten de diodes hebben.
De eerst foto is van de gelijkrichter die defect is met daarop waardes waarvan ik niet weet wat ze betekenen.

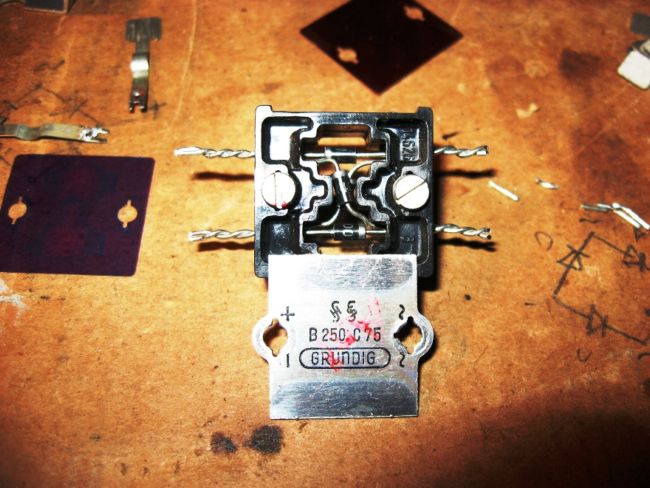

De tweede foto is de oplossing
Lee
![[image]](images/uploaded/2017040210272458e0b5ecbb608.jpg)
![[image]](images/uploaded/2017040210275058e0b60699eb8.jpg)
gelijkrichter
door Willem.H.N. , Enschede, 02-04-2017, 08:50 (2811 dagen geleden) @ lee
Met 1n4007 zit je zonder meer goed Lee.
Aan de + naar de hsp elko zal nog wel een weerstand
geplaatst moeten worden en weet zo de waarde er niet van maar zal zeker
nog wel aangedragen worden door mede forummer's.
grt.willem.
--
Lukt het niet?
gebeurt mij ook wel eens.
gelijkrichter
door Wim Schoonhoven , Eemnes, 02-04-2017, 09:49 (2811 dagen geleden) @ Willem.H.N.
Volgens mij staat 250 voor max. Volt en 75 voor max 75mA.
--
Wim Schoonhoven
gelijkrichter
door Willem.H.N. , Enschede, 02-04-2017, 10:35 (2811 dagen geleden) @ Wim Schoonhoven
Lee is de vraagsteller.
--
Lukt het niet?
gebeurt mij ook wel eens.
gelijkrichter
door Maarten Bakker
, Haarlem/Delft, 02-04-2017, 19:33 (2811 dagen geleden) @ Wim Schoonhoven
Behalve dat die 250V niet dezelfde 250V is als bij een siliciumdiode maar een factor wortel 2 lager. Daar moet je dus 1N4004 of hoger in gebruiken.
gelijkrichter
door lee , Venlo, 02-04-2017, 19:35 (2811 dagen geleden) @ Maarten Bakker
Ik dacht dat ik eruit was maar nu weet ik het dus ff niet meer.
Wat moet ik nou gebruiken ?
gelijkrichter
door Maarten Bakker , Haarlem/Delft, 02-04-2017, 19:40 (2811 dagen geleden) @ lee
1N4004 of hoger. Jij gebruikt geloof ik een 1N4007, dat is hoger dus prima in orde.
Voor de volledigheid: de spanning die op een seleendiode of brugcel wordt vermeld is de maximale effectieve ingangsspanning. Bij een siliciumdiode staat de maximale sperspanning vermeld. Een effectieve wisselspanning van 250V die je met een brugschakeling gelijkricht komt overeen met een sperspanning van ruim 350V per diode. Dan kom je uit op de 1N4004 die 400V aankan. Een 1N4007 kan 1000V aan en mag je dus ook gebruiken.
gelijkrichter
door lee , Venlo, 02-04-2017, 20:20 (2811 dagen geleden) @ Maarten Bakker
Ok ben ik weer te snel geweest, dank je Maarten
Lee
gelijkrichter
door Willem.H.N. , Enschede, 03-04-2017, 06:22 (2810 dagen geleden) @ lee
Jij gebruikt geloof ik een 1N4007, dat is hoger dus prima in orde
--
Lukt het niet?
gebeurt mij ook wel eens.
gelijkrichter
door soundman2 , Wouw, 02-04-2017, 10:23 (2811 dagen geleden) @ Willem.H.N.
Met 1n4007 zit je zonder meer goed Lee.
Aan de + naar de hsp elko zal nog wel een weerstand
geplaatst moeten worden en weet zo de waarde er niet van maar zal zeker
nog wel aangedragen worden door mede forummer's.
grt.willem.
100 Ohm van de plus naar de eerste elco in de radio zal voldoende zijn, om de spanningsval van de seleencel te evenaren. Het vermogen hoeft maar 1 Watt te zijn.
Uitgaande van max 75mA P=IxIxR=0, 0,075 X 0,075 X 100 = 0,56W.
gelijkrichter
door Willem.H.N. , Enschede, 02-04-2017, 10:36 (2811 dagen geleden) @ soundman2
Lee is de vraag steller.
--
Lukt het niet?
gebeurt mij ook wel eens.
gelijkrichter
door Ben , Waddinxveen, 02-04-2017, 12:00 (2811 dagen geleden) @ Willem.H.N.
De vraagsteller zegt,"Op de plus naar de elco zit al een weerstand van 220 mOhm."
Weet je dat zeker?, dit kan de juiste weerstand niet zijn.
Soundman heeft gelijk met zijn 100 Ohm in serie anders wordt de spanning veel te hoog.
Groet, Ben
gelijkrichter
door lee , Venlo, 02-04-2017, 12:05 (2811 dagen geleden) @ Ben
Deze weerstand zit erop
Lee
![[image]](images/uploaded/2017040214050958e0e8f524f37.jpg)
gelijkrichter
door lee , Venlo, 02-04-2017, 14:58 (2811 dagen geleden) @ Ben
Ben,
Dit is wel d orginele weerstand, ik heb n.l. eenzelfde versterkertje gezien waar deze ook inzit (vanuit fabriek) en werkt prima al 50 jaar
Ik ben wel benieuwd naar de reden om hem voor een 100 Ohm te vervangen.
Lee
gelijkrichter
door Ben , Waddinxveen, 02-04-2017, 16:50 (2811 dagen geleden) @ lee
Nee Lee, je begrijpt het niet goed de weerstand van 220 Ohm vanuit fabriek zit erin om de spanning correct te houden na de seleencel.
Indien je de seleencel gaat vervangen door diodes dan gaat de spanning omhoog.
Door nu de serie weerstand van 220 Ohm (1Watt) te vervangen door 330 Ohm (2Watt)kom je aardig in de buurt van wat de spanning moet zijn.
Als je de 220 Ohm laat zitten kan er wat stuk gaan, met 330 Ohm kun je de spanning veilig meten en de waarde eventueel aanpassen.
Ook mogelijk is om de 220 Ohm te laten zitten en daar 100 Ohm mee in serie te zetten.
Groet en succes, Ben
gelijkrichter
door lee , Venlo, 02-04-2017, 19:29 (2811 dagen geleden) @ Ben
Ok Ben, dank voor je duidelijke uitleg nu snap ik het
Lee
gelijkrichter
door lee , Venlo, 02-04-2017, 10:39 (2811 dagen geleden) @ Willem.H.N.
Op de plus naar de elco zit al een weerstand van 220 mOhm.
Bedankt voor de antwoorden, ik ga hem in elkaar knutselen
Lee
gelijkrichter
door Willem.H.N. , Enschede, 02-04-2017, 10:44 (2811 dagen geleden) @ lee
Op de plus naar de elco zit al een weerstand van 220 mOhm.
Bedankt voor de antwoorden, ik ga hem in elkaar knutselenLee
Pas op voor inwendige sluiting , anders een krimpkousje overheen schuiven
en mocht de spanning iets aan de te lage kant zijn kun je de ohmse weerstand
alsnog aanpassen.
willem
--
Lukt het niet?
gebeurt mij ook wel eens.
gelijkrichter
door lee , Venlo, 02-04-2017, 15:00 (2811 dagen geleden) @ Willem.H.N.
Inmiddels de diodes plus krimpkous meebesteld omdat ik nog meer nodig had.
Volgende week dus ff lekker knutselen en testen
Lee
gelijkrichter
door Maurice , Dordrecht, 02-04-2017, 16:30 (2811 dagen geleden) @ lee
Dat ziet er ongebruikt uit:!
Of is het maar een plaatje?
Indien ongebruikt en je probeert deze met een Diodetester door te meten
ga je inderdaad ongebruikelijke zaken meten.
Dus test eens met een wisselspanning er op?
Er behoort een behoorlijke spanningsval aanwezig te zijn.
Is ding echt defect dan tekst enkel ter leerling&vermaak lezers:
En aldus John Hupse:
"De spanningsval over een seleencel in voorwaartse richting is gemiddeld ongeveer 1 volt.
Een seleengelijkrichter die is bedoeld voor een wisselspanning van 250 volt moet in sperrichting een spanning kunnen tegenhouden van 2,8 x 250 = 700 Volt, Hiervoor heb je minimaal 30 seleencellen nodig.
De spanningsval over de gelijkrichter wordt dan 30 x 1 = 30 volt. In de grafiek kan je zien hoe een en ander met elkaar samenhangt.
Je kan b.v. goed zien dat de spanningsval in voorwaartse richting vrij sterk afhangt van de stroomsterkte en van het oppervlak van de seleencel."
Hier de grafiek van dat dergelijk spul- Kijk bij Seleen
en betreft hier 1 enkele diode:
![[image]](images/uploaded/2017040218264258e1264209688.gif)
gelijkrichter
door lee , Venlo, 02-04-2017, 19:30 (2811 dagen geleden) @ Maurice
idd Maurice het is maar een plaatje van internet geplukt maar wel dezelfde.
Lee
gelijkrichter
door gunther catteeuw , België, 03-04-2017, 06:54 (2810 dagen geleden) @ lee
Hallo Lee ik zie in mijn doos dat ik 2 van deze bruggen heb , het zijn wel gebruikte bij interesse wil ik ze testen
Groeten Gunther
gelijkrichter
door soundman2 , Wouw, 03-04-2017, 08:41 (2810 dagen geleden) @ gunther catteeuw
Eigenlijk is het beter dat de weerstand in een van de draden van de trafo naar de gelijkrichter zit. Bij een sluiting in de gelijkrichter is de kans dan groot dat de weerstsnd eerder het loodje legt als de voedingstransformator, zeker als de weerstand niet te veel overgedimensioneerd is. Voor de werking van de gelijkrichterschakeling maakt het niet uit. Bij elke halve periode staan er twee diodes en een weerstand in serie.
gelijkrichter
door lee , Venlo, 03-04-2017, 09:48 (2810 dagen geleden) @ soundman2
En een zekering ertussen is dat een idee ?
Lee
gelijkrichter
door soundman2 , Wouw, 03-04-2017, 10:57 (2810 dagen geleden) @ lee
En een zekering ertussen is dat een idee ?
Lee
Dat kan ook maar waar laat je die. Je moet hem dan zo weer monteren, zodat hij geen sluiting maakt met andere onderdelen of het chassis.
De tip gaf ik voor het geval je er een andere seleencel in zou zetten. Nieuw zijn ze er volgens mij niet meer, dus de meeste zijn dan ook al jaren oud.
Je kunt de boel ook origineel laten. De voorgestelde diodes 1N4007 zijn best betrouwbaar. Normaal gesproken heeft het toestel ook een netzekering, die zou door moeten branden als er een kortsluiting in de radio zit, of als de voedingstransformator het zou begeven.
Met zekeringen is het altijd een compromis. Je wil ze zo licht maken, dat bij elke gevaarlijke situatie in de radio de zekering de zaak beveiligt. Anderzijds moet hij wel zo zwaar zijn, dat de zekering niet doorbrandt op de inschakelstroom als de radio wordt aangezet.. Een keuze dus.
Ik vind dat je de diodes keurig in de oude behuizing hebt gemonteerd.
De kans op sluiting lijkt minimaal, zeker als je de plastic plaatjes die onder en boven de oude seleencellen zaten ook weer terug plaatst.
gelijkrichter
door lee , Venlo, 04-04-2017, 07:12 (2809 dagen geleden) @ soundman2
Dit is slechts een voorbeeld van internet geplukt, ik heb hem zelf nog niet gemaakt
Lee
gelijkrichter
door soundman2 , Wouw, 04-04-2017, 16:42 (2809 dagen geleden) @ lee
Dit is slechts een voorbeeld van internet geplukt, ik heb hem zelf nog niet gemaakt
Lee
Tja, heb je een mooi voorbeeld toch?
gelijkrichter
door lee , Venlo, 04-04-2017, 17:16 (2809 dagen geleden) @ soundman2
Als ik hem nagemaakt heb zal ik hem hier showen
Lee
gelijkrichter
door lee , Venlo, 03-04-2017, 09:47 (2810 dagen geleden) @ gunther catteeuw
Gunther, ik heb je een pb gestuurd.
Lee
gelijkrichter
door lee , Venlo, 08-04-2017, 19:44 (2805 dagen geleden) @ lee
Gunther ik heb je een paar mails gestuurd maar ze komen geloof ik niet aan ?
Lee
