Philips L3X72T (Toestel of techniek)

door soundman2 @, Wouw, 07-04-2017, 13:35 (2806 dagen geleden) @ Bartzuid
Gewijzigd door soundman2, 07-04-2017, 13:42

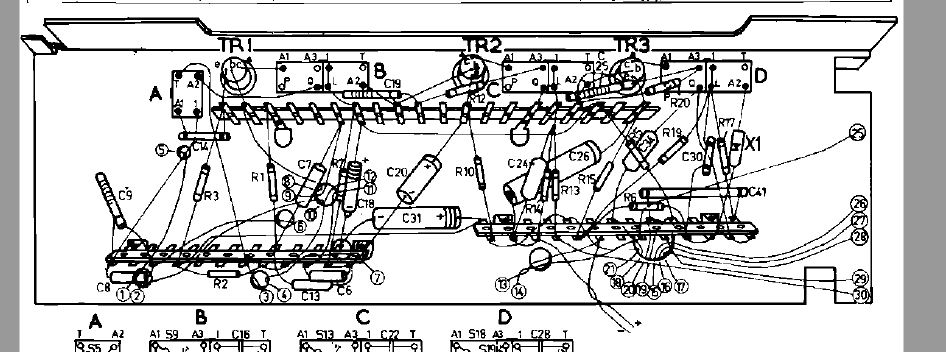

Je kan het schema downloaden bij de NVHR. Ik heb een stukje hier weggezet. Het gaat om de twee draadjes waar + en - bij staat. Verder is het dan een kwestie van goed kijken. Die + en - corresponderen met plus en min van de batterijdoos.

[image]

De min zit aan de derde soldeerlip van links en is aarde, de plus zit aan de zesde soldeerlip van links en die gaat als draad no 13 naar de aan/uitschakelaar SK4, om als draad nummer 14 weer terug te keren.
De soldeerlippen zitten op de tweede strip van links op de tekening)


Complete draad:
