Als vervolg op mijn eerdere bericht over de Philips 953:

Er is nieuws. Ik heb het pakket ontvangen. Ik had gevraagd om een zorgvuldige verpakking. En op aanwijzing van de hier opgedane tips over verzending nog een aanvulling gedaan naar de verkopende partij.

Toen kwam het pakket binnen:

[image]

Er was duidelijk een matras o.i.d. voor versneden om aan dempend materiaal te komen.

[image]

Het apparaat is schadevrij door de overtocht geraakt;
Wel het stof van vele jaren rust:

[image]

Nu moet ik naar de opslag om een set luidsprekers te halen. Dan ga ik het beestje testen. Zou ik hiervoor nog ( net als met buizentoestellen) een opstart met de variac moeten maken?

Reageer op dit bericht

2539 keer gelezen

Gino,

Mooi dat hij de overtocht heeft overleefd!

Een heel karwei om deze combinatie weer tot volle glorie te herstellen.
Maar zeker; hij is het waard!

Er zitten dan ook goede componenten in.
En niet onbelangrijk; het geluid uit deze combi is domweg goed!
En er werken ook vele types(Philips) boxen goed op, dit itt sommige andere Philips combi's.

Ik zou bij het opstarten een gloeilamp van 10 watt in serie zetten, in ieder geval de kleinste die je op 230 V kunt krijgen. Kan het geheel een beetje op gang komen en is beter voor de elko's.
Wie weet hoe lang zoiets stil heeft gestaan!
Als het goed is moet de lamp heel even oplichten.

Groet Frank

Reageer op dit bericht

2378 keer gelezen

Lampje uit de koelkast of naaimachine, of een halogeenspotje 230V/10W.

Reageer op dit bericht

2336 keer gelezen

Dank voor de reakties. Ik heb de beschikking over een variac, dus ik maak het apparaat langzaam wakker.

Reageer op dit bericht

2330 keer gelezen

Dank voor de reakties. Ik heb de beschikking over een variac, dus ik maak het apparaat langzaam wakker.

Maar een variac beperkt niet de stroom door het apparaat, in tegenstelling tot een gloeilamp.
Met een variac heb je dus geen beveiliging voor een te hoge stroom als er onverhoopt iets defect zou zijn in het apparaat.

Reageer op dit bericht

2280 keer gelezen

Hou er rekening mee dat alle snaren in het apparaat vergaan zijn tot een smerige teerachtige drab.

De drab kun je het beste verwijderen door eerst zoveel mogelijk resten weg te halen met een droge doek of keukenpapier en daarna de boel schoon te maken met de gele Dasty ontvetter die ze bij de Wibra etc verkopen. Daarna de laatste beetjes nog met Isopropyl Alcohol wegpoetsen. Gebruik handschoenen want die zwarte troep krijg je bijna nergens uit.

Niet met aceton, wasbenzine etc gaan rommelen.

Reageer op dit bericht

2309 keer gelezen

Opstartprocedure transistortoestellen:
- Aansluiten met 60w lamp in serie. Functioneert, lamp brand zachtjes?

- Verder niets doen en meteen op 230 zetten. Klaar.

Elco's in transistortoestellen hebben veel minder de neiging om te falen zoals die in buizentoestellen. Daarnaast zijn transistortoestellen vaak beter afgezekerd.
Frako elco's in Revox recorders zijn wel vaak slecht. Zitten die er in, moet je alle voedingsspanningen controleren.

10w is te weinig om een conclusie te kunnen doen over het functioneren, aangezien je best 10-20w verbruik mag verwachten in rust. De lamp zal dan al vrij fel branden en het toestel zal te weinig stroom krijgen om te werken.

Een variac zal averechts werken. Stel je zet 'm op 100v en de gelijkrichtbrug is overleden, dan zal er al veel stroom door de trafo kunnen lopen. Maar omdat het ding nog niet werkt op 100v, merk je niets van die fout tot er iets begint te roken of stinken.

Reageer op dit bericht

2271 keer gelezen

Pu zal wel niet draaien ivm de snaar even als cass deckje.

Demontage:
1:plateau er af,arm vast zetten
2:toestel op de kop zetten en zij platen los nemen door 2x 2 schroeven.
3:Dan verdiept vind je weer schroeven die uit nemen.
4:Karton afdekplaat los nemen lokatie cassette deck.
5:maak foto van de stekker op printplaat cass dek en neem die stekker los
6:achterzijde 3 schroeven losnemen
7:hele toestel omdraaien
8:nu kun je de bovenplaat los nemen en rechtop achter toestel neer zetten.
(schaal en knoppen blijven zitten)-Let op de voorzijde de platte vergrendeling die
in de schaal steken, kijk hoe dat zit.

Cass deck uitnemen
10:fotos maken stekkers deck
11:zwarte kapje links deck wegnemen
12:Nu kom je bij montage schroef
13: 2 stekkers zijkant losnemen (een 3x en een 2x)
14: stekker bij motor losnemen
15:schroef naast motor wegnemen
16:2x schroef voorzijde wegnemen.
Nu pak je gehele deck er compleet uit.

17:klepje openen
18:voorzichtig het glaasje er uit drukken
19:midden schroef losdraaien
20:nu pak je hele klepje er af.
kom je overal makkelijk bij.

Deck monteren NIET schroeven vast zetten, eerst passen met de boven kant er op.
Er is geen vaste passing en dus zelf opnieuw uitlijnen.

Wil je front schaal en knoppen reinigen/er af nemen
Lampen uit de schaal verwijderen daar waar ze door de schaal steken.
Schroeven boven onder wegnemen en klap je hele zaakje naar voren toe weg.
Pas op is allemaal plastic.

Schuifknoppen haal je er alleen af als je de kunst verstaat dit met beleid te doen.

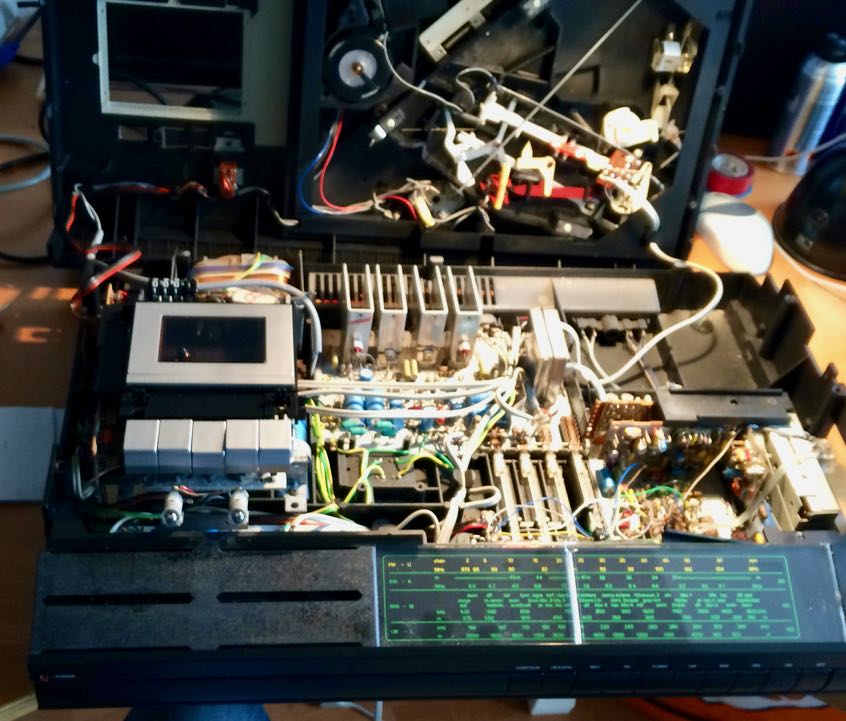

[image]

[image]

[image]

Reageer op dit bericht

2393 keer gelezen

Mooi dat jij dit allemaal al uitgevoerd hebt. :-D

De snaar van de pick up is nog goed. Heb ik al kunnen bekijken ivm de losse draaitafel. Denk dat die niet origineel meer is, als eens vervangen denk ik.

Reageer op dit bericht

2274 keer gelezen

Ik heb er vorig jaar één gesloopt. Ik heb niet alle onderdelen meer, maar als je iets zoekt, laat maar horen.

[image]

Rob

Reageer op dit bericht

2274 keer gelezen

Hallo allemaal, dit is mijn eerste bericht hier. Ik spreek geen Nederlands, dus ik heb deze tekst laten vertalen. Bedankt!

Ik ben bezig met het restaureren van deze 22RH953/05, gemaakt in Nederland (ik denk 1976, niet zeker). Verbazingwekkend. Alles lijkt te werken, maar...
... er is een klein bord dat niet wordt gecrediteerd in de elektrische schema's (bedankt Remi voor de link van de Nederlandse versie).
Dit kleine printje heeft een vrij grote condensator die zichzelf verbrandt na 1 uur inschakelen. Ik ben het beu om het te vervangen door moderne 2,2 mF/16V.
Ik denk dat deze condensator wisselstroom krijgt, slecht daarvoor.
Ik heb alle aansluitingen van dit bord gecontroleerd met de multimeter en ze in het algemene schema getekend (zie bijgevoegd).

Alsjeblieft, wat denk je?
[image]

Reageer op dit bericht

518 keer gelezen

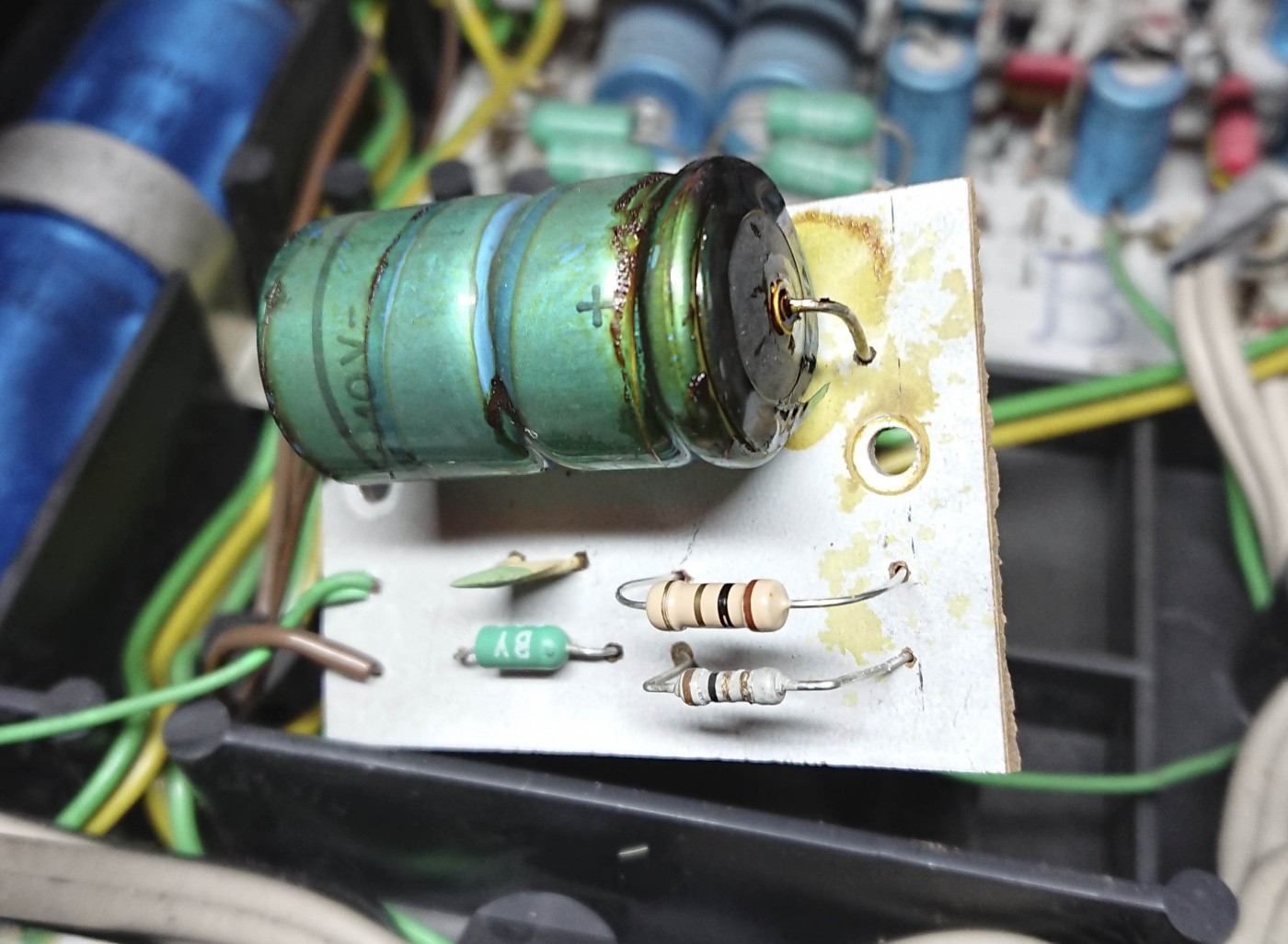

(condensator verbrandt)
[image]

Reageer op dit bericht

501 keer gelezen

(board) [image]

Reageer op dit bericht

507 keer gelezen

16 V is not enough. See MFB Freaks forum.

Tjerk

Reageer op dit bericht

486 keer gelezen

Have no clue what that should supposed to do.

That 1k is grounded when unit is OFF.
So becomes useless when in OFF state (For moment I though its for the on/off "Plop"reduce)

Wire after 1k (27V, Cass Pin 3 and E60 in that way you short out that 27E resistor at any time.

Then this way, you put an extra half way rectifier across the bridge rectifier.
I don't get it.

Looking at my 22RH953 there is nothing to be found about that extra PCB.

At moment I can't find a Service-anouncement about this.
As many after market or during production a lot of remarks or changes made
are been sent out to dealers/Service shops.

E5/E6 is the switch to get power to the Tuner.
Its the Tuner On/Off switch.

So have no clue why this PCB is in it.
If you keep having trouble with it, just take it out.
My idea.

My 22RH953 inside.
[image]

Reageer op dit bericht

458 keer gelezen

May be something to do with a new transformer,
After production level PL08.

Sadely my unit has lost its type label , so no clue about that revision level.

See Schematics 22RH953 at NVHR.NL, That includes some production
change remarks and announcements.
Take a good look at those if they concern your particular production.

Seems like there is a higher voltage level introduced.

Could be an in between solve issue??
Some kind of step up?

Then at your schematic this PCB is connected before the bridge rectifier.
And original disconnected from transformer point 8 in your schematic.

Lights keep connected at 8 transformer.

New Transformer after production code PL08
[image]

My Transformer, code something 336?7..7WA761
[image]

Reageer op dit bericht

476 keer gelezen

Maybe Kabuto can post a picture of the type label of his unit to confirm the production date. The code on the transformer will be useful as well.

By the way, the code numbers on the PCB might suggest an older version instead of a newer version, so I'm curious.

@maurice: your transformer is most likely the >PL08 version, code number 3367x in your case manufactured in januari 1977. I had a 22RH953/00 in for repair version PL11 date 617 with transformer 33672 manufactured in march 1976.

Reageer op dit bericht

476 keer gelezen

Bedankt voor je antwoorden.
Zoals je al zei, heeft het 'nieuwe' bord geen zin.

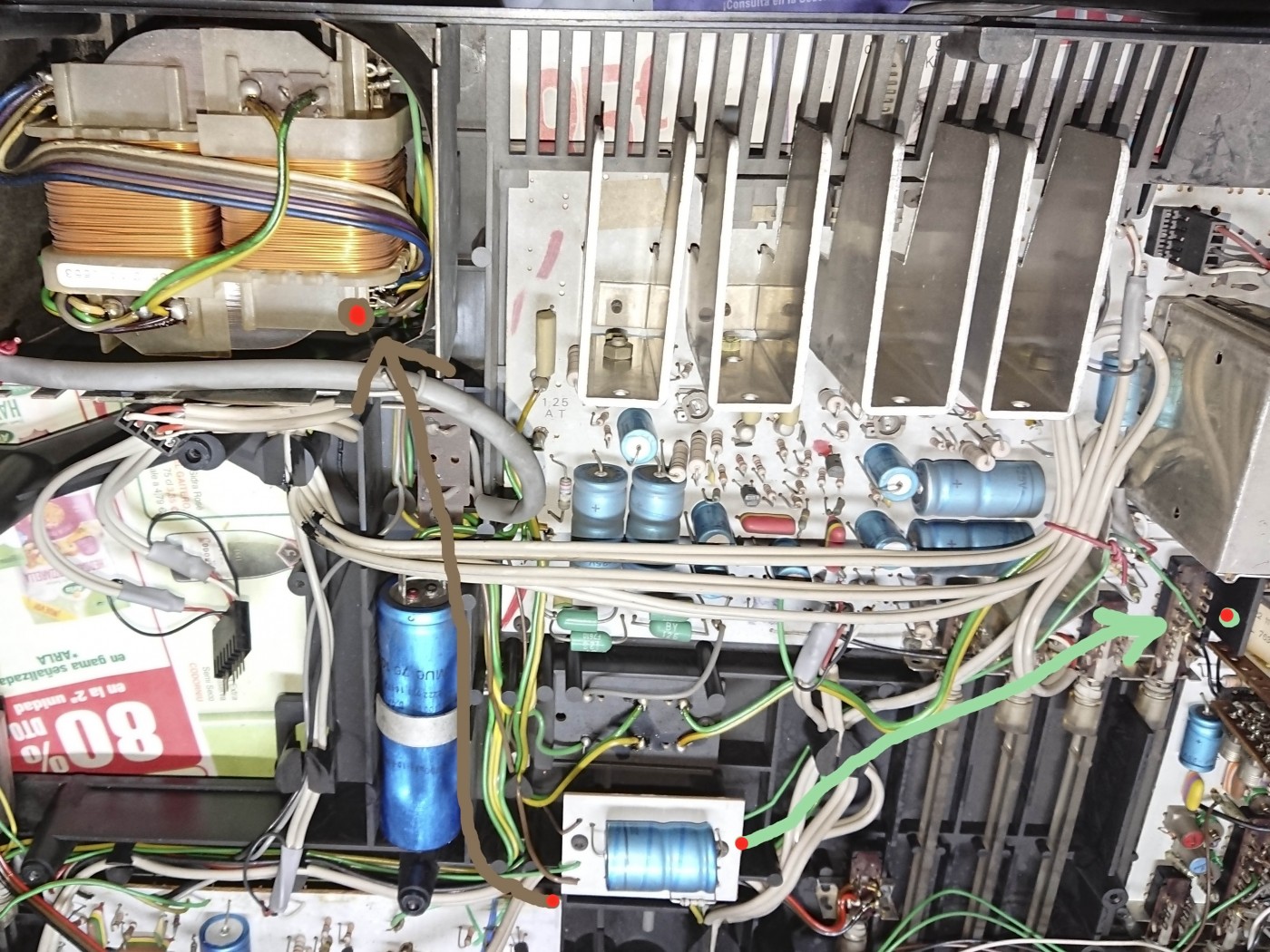

Ik voeg een andere foto toe, waarop de bruine en groene draden te zien zijn die zijn aangesloten op de transformator en op de FM-schakelaar (??) Belachelijk.
Dubbel gecontroleerd met de multimeter...

De referentie van de transformator is 33672-14WA663, ook niet vermeld in het laatste supplement van het Nederlandse onderhoudshandboek. Het draadschema is echter correct. De letters boven de draden zijn de kleuren in het Spaans.

Het probleem met die verdomde condensator: na een paar minuten ingeschakeld te zijn, vervaagt de radio/versterker, en uiteindelijk helemaal geen uitgang.

[image] Proost uit Spanje!

--
Proost uit Spanje!

Reageer op dit bericht

447 keer gelezen

Take PCB out,

Connect all according to schematics.

PCB has no use at my opinion.
and even now seems to be giving problems also.

Take it out, connect and see how your 953 will behave.

Could be that your system is been used for a specific function other
then normal.
Who knows.

I bet , without that PCB your 953 will work as it should.

TIP:
Leave that pcb in a plastic bag IN the unit it self
May be in future we figure it out.

Reageer op dit bericht

402 keer gelezen

(model) [image]

--
Proost uit Spanje!

Reageer op dit bericht

441 keer gelezen

The PCB is definitely a Philips PCB from the right era (maybe slightly older, from the numbers on the back I estimate first use in a model roughly 1974, while yours is a 1975 model made in 1976).

I repaired a 22RH953/00 recently, also revision PL11 from 1976. It has the exact same transformer *) and it did not have the small PCB.

I'm pretty sure **) this PCB does not belong in your receiver, though it remains a mystery for now in which type or which revision it does actually belong and why someone put it in your receiver.

*) 33672 is the short form Philips internal article code with the last digit (2) a revision code so less significant, followed by an unknown number, then WA for the Wetzlar factory and a date code YWW with WW in this case a month code encoded as week 61 through 72

**) Alternative explanation is that Philips did put it in for some reason but that at some point it wasn't (re)connected correctly

Reageer op dit bericht

411 keer gelezen

Dag Maarten,

Ik heb hier de servicemanual van de 22RH953/05/55 en hier staat dat kleine printje er wel bij:

[image]

Groeten ... Hugo Sneyers

Reageer op dit bericht

381 keer gelezen

Hugo,
Mooi gevonden,
Puzzel even uit of scan de schema delen waar printje aangesloten zit.

Kan zijn dat deze foutief in toestel zit, zoals ik bekeken heb.

Letters in de Bolletjes staat voor schema deel waar draden zitten
A9,C104,F65,A105,A44 zo te zien

Reageer op dit bericht

380 keer gelezen

Dag Maurice,

Dat zal ik zeker doen morgen of zo.
Ben momenteel niet meer thuis.

Groeten …. Hugo Sneyers

Reageer op dit bericht

364 keer gelezen

Hartelijk dank!
Jullie hebben allemaal veel geholpen, vooral Hugo Sneyers met het 'vergeten' extra pension schema...
Dit is als een archeologische taak!
Hugo, alsjeblieft: om alle verbindingen te verifiëren, heb ik nodig:
-het (F) bord, waarvan ik denk dat het het cassettebord is;
-het (C) bord, ik denk dat het de transformator is;
-de C402-waarde, ik schat dat het 2,2 mF/10 V is (het origineel).

Tot nu toe toont het 'vergeten' schema dezelfde aansluitingen die ik in de stereo-installatie heb!

In het schema toont de A44/B44 echter de '-' pin van de C402 condensator aangesloten op de '+' van de echt grote C426, ik denk dat het een grafische fout moet zijn

Ik heb geen oscilloscoop, maar ik durf te wedden dat de spanning in de 'extra' C402 condensator zowel AC/DC componenten heeft, als waarden >10 V.

--
Proost uit Spanje!

Reageer op dit bericht

357 keer gelezen

Hello Kabuto, I sent you an email through this forum, if you reply to this email, I can send you all the documents of the Philips 22RH953/05.
Greetings ... Hugo Sneyers

Reageer op dit bericht

344 keer gelezen

Bedankt allemaal!

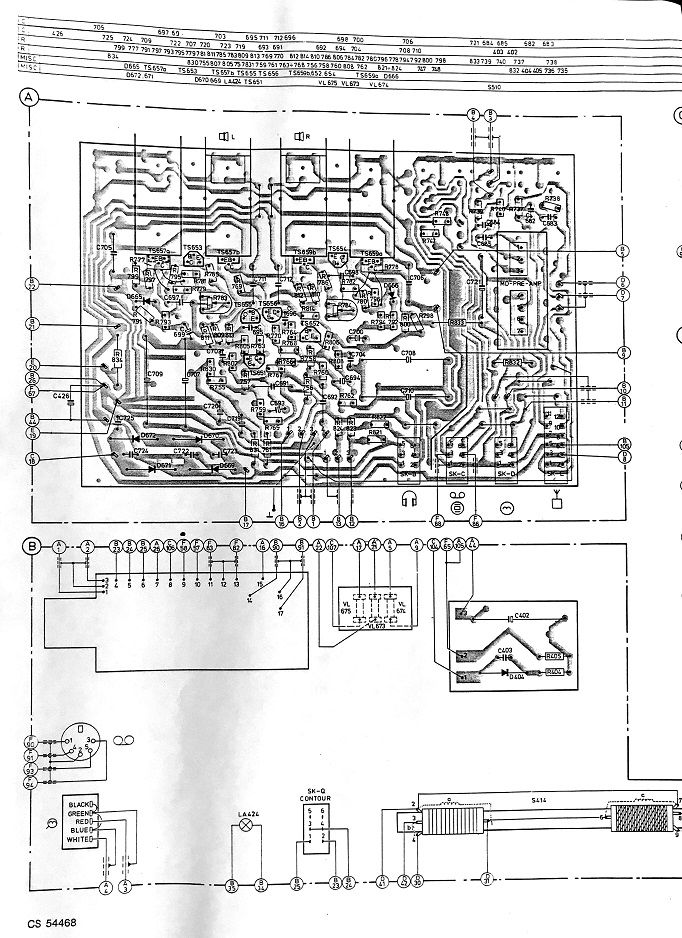

Hier zijn de antwoorden op mijn eigen vragen, kijk naar de volgende schema's:
(met dank aan Hugo Sneyers en Rontronix van MFBfreaks)

[image]

[image]

--
Proost uit Spanje!

Reageer op dit bericht

396 keer gelezen

(voltage adaptor and transformator, supplement van het Nederlandse onderhoudshandboek) [image]

--
Proost uit Spanje!

Reageer op dit bericht

492 keer gelezen

Maarten,
bedankt.
Heb notitie gemaakt dat mijn 953 zeer waarschijnlijk de PL08 versie betreft.

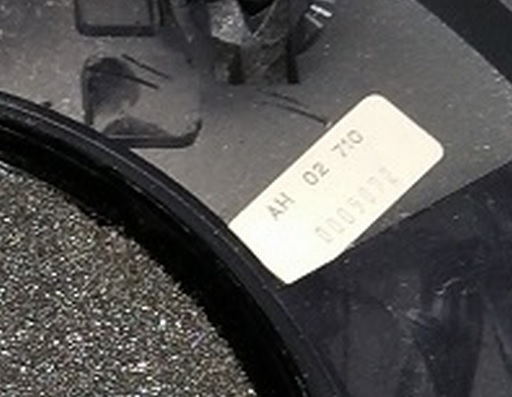

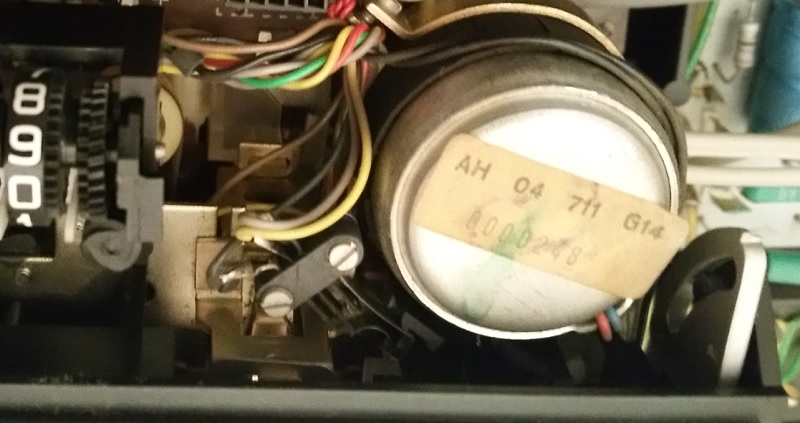

Heb even foto's gekeken en kan alleen datum code cassette motor achterhalen
en van de pickup..
ieder geval dan 1977.
[image]
[image]

Reageer op dit bericht

423 keer gelezen

Ik denk later dan PL08 (>PL08), maar ik denk ook later dan PL11 want je datumcodes zijn van 1977 terwijl ze in 1976 al bij PL11 waren. Geen wet van Meden en Perzen, soms viel men terug op een oudere revisie.

Reageer op dit bericht

454 keer gelezen

Kijk naar deze schoonheid!
Zeer goed bewaard, nu werken de platenspeler, de cassette en de "aux"-invoer. Alleen de radio werkt niet meer, vanwege een probleem met de "stereo decoder"-kaart.
De originele luidsprekers (22RH443/11) klinken geweldig. Mijn oom zou blij zijn, God zij met hem.

dank jullie allemaal voor jullie hulp! [image]

--
Proost uit Spanje!

Reageer op dit bericht

76 keer gelezen

Ook van mij een favourite die 953.

Radio probleem wat jij hebt was toen in jaren 1980+ al probleem.
Reden dat ik die van mij toen uiteindelijk gesloopt had.
Gebrek aan manuals destijds.

Heden is wel te repareren met beetje kenis van zaken.

Geniet er van.

Reageer op dit bericht

112 keer gelezen

Hallo Maurice!
Ik heb de NVHR.NL website, en het heeft een
22RH953 regeling. Om het te downloaden, moet ik me registreren als lid.
En toen vond ik dit:
Ik moet een IBAN-bankrekening opgeven...????

Misschien kan iemand hier die al lid is een dergelijk programma controleren?
Ik heb de Nederlandse versie van de servicehandleiding van
https://freeservicemanuals.info/nl/servicemanuals/viewmanual/Philips/22RH953/
En het ziet er heel precies uit (behalve dat kleine 'vreemde' bordje)
Bedankt!

[image]

--
Proost uit Spanje!

Reageer op dit bericht

427 keer gelezen

Het IBAN nummer is gewoon je rekeningnummer. Als je het precies wil weten, de verklaring is via Google te vinden.

Groeten,
Peter

Reageer op dit bericht

418 keer gelezen

Dat snapt Kabuto wel, hij verbaast zich over het idee dat je betalend (volwaardig) lid van de vereniging moet worden om de schematheek te raadplegen waar hij verwachtte zich voor een website aan te melden.

Zelfs betaalde schemasites hebben daar een elegantere oplossing voor en zoals ik eerder betoogd heb is het in dit geval ook gewoon 'inappropriate' onder andere omdat het geen betaalde schemasite is. Volgend jaar toch maar eens naar de ledenvergadering, heb hem nu helaas gemist.

Ik zie dat ik vergeten ben te reageren op het serienummer en het kleine printje. Dat ga ik ook nog even doen.

Reageer op dit bericht

428 keer gelezen

RSS Feed van berichtenreeks

Terug naar het hoofdscherm

powered by my little forum
