Gezocht en gevonden, het YOKO tv-tje wat van MP onderweg is maar om het onderstaande plaatje middels een video verdeel eenheid regelmatig op enkele tv-tjes die ik heb in de collectie te tonen zoek ik een patroongenerator die het onderstaande beeld genereerd en liefst niet middels een pc en videokaart.

Heeft iemand zo'n generator te koop?

Ik zal ook eens op MP kijken maar maak weinig kans denk ik. Geen alledaags artikel.

Dank alvast en vriendelijke groet,

Hans

--
Hans van Kampen

Zoek maar eens op Philips PM5544.
De Grundig vg1100 kan het ook geloof ik.
Een dvd werkt echter ook prima...

Groeten, Roland

Beste Hans,

ik heb een philips generator (uiteraard wat jonger en kleiner dan de PM5544) die deze kaart opwekt. Ik wil wel ruilen voor je 001 , of hoort dat niet tot de mogelijkheden?

groeten

Kris

Hoi Hans,
Vraag even aan ons mede NVHR lid Henk Vermeulen uit Den Helder.
Ik heb niet zijn gegevens, maar die kan je vinden in het leden boekje van de NVHR.

Mvg,
Tony

Hallo Kris,

Dank voor je aanbod maar helaas niet tot de mogelijkheden. Een patroongenerator is wel te verkrijgen voor enkele tientjes, (heb al per mail een aanbod) en die PANASONIC ct-001 heeft echt een paar honderd Euro' s gekost.

Hans

--
Hans van Kampen

Roland, Ik heb per mail al een aanbod voor een PHILIPS PM-5544 generator en kreeg de vermelding dat daar een sync. generator en encoder bij nodig is en ik weet nog niet of hij die heeft. Ik dacht dat dit alleen met een PHILIPS PM-5544 kon.

Als ik Google op PHILIPS PM-5544 krijg ik allemaal testbeelden die ik bedoel en andere generatoren maar geen PHILIPS PM-5544, ik weet niet hoe het apparaat er uit ziet.

Ja, met DVD zou idd ook kunnen.

Hans

--
Hans van Kampen

Ik zal desnoods eens informeren bij Henk, dank voor de tip Tony.

Hans

--
Hans van Kampen

Mocht er nog een Grundig VG1100 voor een paar tientjes voorbij komen hou ik me
aanbevolen.

Henk

Waarom moeilijk doen als het ook makkelijk kan.
Voor een paar tientjes koop je een mediaplayer en een RF modulator op aansluiten en je hebt beeld. Testbeeld kan je als MPG of als JPG laten afspelen, verder kan je dan ook ander beeld materiaal afspelen. Werkt prima voor demo's, op de mini tv's zal het een prima beeld geven. En als je ooit een NTSC modulator vindt, ook de mediaplayers kunnen NTSC afspelen als je deze op NTSC uit instelt.

Is ook een uitstekende optie i.p.v. klassiek met een patroongenerator hetgeen mij het leukste leek oude crt weergevers voorzien van testbeeldsignaal uit een oude doos en nieuwe technologieën buiten spel laten.

Ik ga eens kijken.

Hans

--
Hans van Kampen

Is ook een uitstekende optie i.p.v. klassiek met een patroongenerator hetgeen mij het leukste leek oude crt weergevers voorzien van testbeeldsignaal uit een oude doos en nieuwe technologieën buiten spel laten.

Ik ga eens kijken.

Hans

Promax heeft ook zoiets, zoiets van 5000 euro
Op eBay staat een in onbekende staat (gevallen, maar toch nog 500Euro
Promax GV-898+

http://www.ebay.com/itm/H130335-Promax-GV-898-TV-Pattern-Generator-GV898PES01-/391533666594

Dank Henk, toch nog een hoop geld.

Ik ga kijken wat de beste opties zijn.

Ik kreeg een mail van iemand uit Eindhoven dat ie een PHILIPS PM-5544 heeft voor 25 Euro.

Er schijnt alleen een sync. generator en encoder bij te horen waar ik geen weet van heb.

Hans

--
Hans van Kampen

Hans,

uiteraard bood ik je geen generator aan van een paar tientjes, maar een moderne generator die alles doet (PAL, NTSC, SECAM) en alle kanalen en alle testbeelden die je maar kan dromen. Die dingen vind je niet voor enkele tientjes..

groeten
Kris

Als je niet aan de sync-generator en/of encoder kunt komen, iets simpelers vindt, of als hij er nog eentje heeft, heb ik ook wel interesse.

Dank Henk, toch nog een hoop geld.

Ik ga kijken wat de beste opties zijn.

Ik kreeg een mail van iemand uit Eindhoven dat ie een PHILIPS PM-5544 heeft voor 25 Euro.

Er schijnt alleen een sync. generator en encoder bij te horen waar ik geen weet van heb.

Hans

External sync, meer GEN-LOCK genoemd is algemeen gebruikelijk. Doorgaans worden alle camera's etc aan dezelfde tijdbasis gehangen, zodat alles exact in fase loopt. Dat houdt in dat je geen sprong in beeld krijgt bij het wisselen van camera en ook geen kleursprong, omdat de burstfase niet gelijkliep.

hir gaat het over wat anders.

De PM5544 heeft gewoon een externe syncgenerator nodig. en om composiet te maken oo nog een encoder. geloof dat de gehele generator uiteindelijk een geheel rack beslaat...

groeten

Kris

hir gaat het over wat anders.

De PM5544 heeft gewoon een externe syncgenerator nodig. en om composiet te maken oo nog een encoder. geloof dat de gehele generator uiteindelijk een geheel rack beslaat...

groeten

Kris

Ik heb bij Philips in de professionele camerafabriek gewerkt, weet dus wel wat van de materie af.

hier gaat het over wat anders.

De PM5544 heeft gewoon een externe syncgenerator nodig. en om composiet te maken oo nog een encoder. geloof dat de gehele generator uiteindelijk een geheel rack beslaat...

groeten

Kris

Ik heb bij Philips in de professionele camerafabriek gewerkt, weet dus wel wat van de materie af.

ik ook gen-lock gaat bvb over een multicameresysteemen het doet hier niet terzake. de PM5544 heeft geen interne clockgenerator , maw hij heeft een externe generator nodig. Het verschil met een gen-lock nput is is dat een bij een niet aangesloten gen-lock het toestel in kwestie nog evengoed werkt. (bvb een camera)

groeten

Kris

Hallo Kris,

Dan heb ik wel interesse.

Ik heb ze op eBay zien staan voor vele honderden dollars overigens.

Hans

--
Hans van Kampen

Ik heb zo.n gen klok staan tbv mijn camera.
Kan dus de PM wel testen voor je
Of evt als je er dan ook van af wilt
overnemen

Je hoeft deze generator niet te testen want hij werkt gewoon.
Doet dat al 40 jaar dus zal hij voorlopig wel blijven werken.
Heb Hans ook al aan geboden om de rest erbij te zoeken, maar
het staat een beetje vol bij mij.
Groeten René.

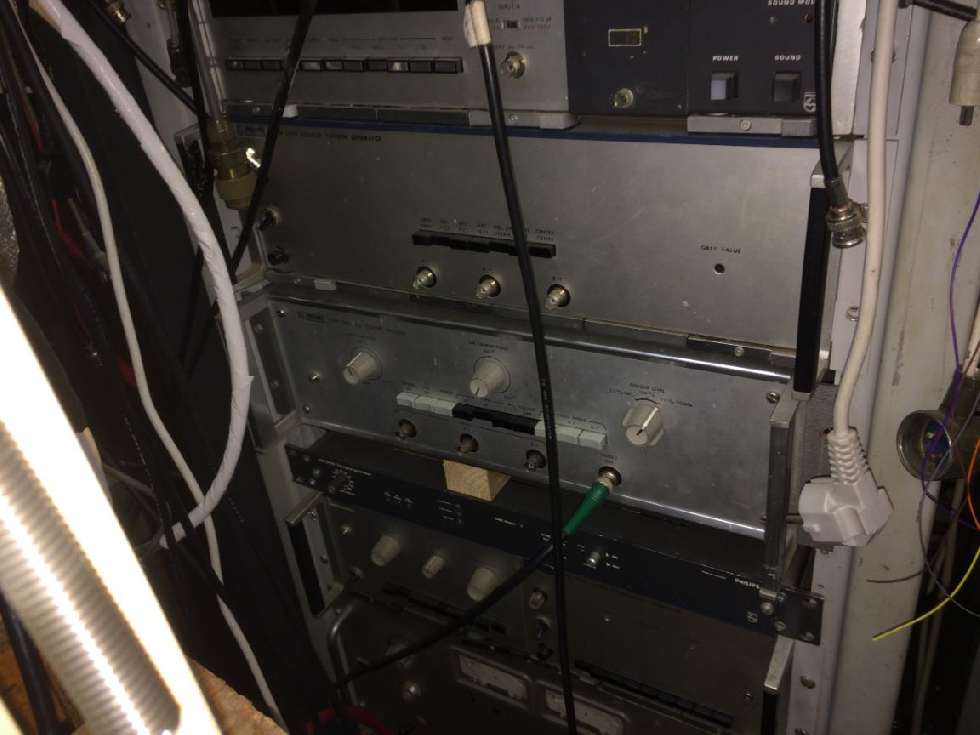

De PM 5544 is de bovenste van de 3 , de middelste is de Encoder en de
onderste is de sync generator PM 4210.

René.

En dan heb je voor veel tv-toestellen ook nog een modulator nodig, liefst VHF-UHF.
Dat kan eventueel een service generator zijn, al zitten daar niet de allerbeste modulatoren in.

Hangt een PM 5518 achter en/of middenfrequent generator met eindtrap.

René.

Kris,

Ik ben uiteraard wel benieuwd om welke generator het precies gaat!

Groetjes,
Jac

Wie gelooft er nu nog in Ebay prijzen? Bijna alle meetapparaten die daarop staan zijn 3x overprijsd. Op een gemiddelde beurs vindt je op een dag met gemak een paar patroongeneratoren.

Dominic

Mooie set, zo compleet zie je een 5544 maar zeer zelden.

Zie je mail Kris.

Hans

--
Hans van Kampen

Hans,

Dit is ook een mooie, maar daar zal nog wel lastiger aan te komen zijn.

http://www.omroepzendermuseum.nl/museum-collectie?&st=4&cg=0&lc=0&vt=testbeeld&am...

Ik gebruik zelf een PM5519 om af te regelen. Deze voldoet voor "ons soort" tv'tjes eigenlijk altijd, hoewel ik zelf laatst een stereo signaal nodig had en dat komt er nou niet niet uit. Daarnaast een media player voor het 'demo-effect' met een PM5544-plaatje en je kunt alle kanten uit zonder dat je een rack vol apparatuur nodig hebt.

Een PM5518 lijkt me ook nog wel eens leuk voor de verzameling, maar dan niet voor een ebay-prijsje...

Ik vraag me overigens wel af hoe bij zo'n echte PM5544 de teksten werden geprogrammeerd maar dat is misschien een leuke vraag voor een nieuw topic.

Groet,
Rob

Zit een aparte print in (optie) die je kunt programmeren.
Hoe dat weet ik zo niet heeft ook een apart PM nummer.
Is wel ergens te vinden in oud boek voor meetapparatuur van Philips.

René D.

Van het merk R&S, ja, die maken ook mooie apparaten.

Met een mediaplayer zoals Marcel ook al aangaf gaat het ook wel maar vind ik zo synthetisch. Ik wil een bak vol IC's.

Zo kan ik ook digitale fotolijsten neer zetten met een testbeeld i.p.v. mijn mini transistor tv toestelletjes.

Ik wacht het antwoord van Kris nog af want die had iets moois te ruil voor me voor een tv-tje wat ik dubbel heb en ik weet nog niet wat ie heeft.

Hans

--
Hans van Kampen

Ik gebruik daar een foto viewer voor met een sd kaartje.
Heb verschillende testbeelden er op staan.
geen bewegende delen maar geen bak met IC's
Kost ook niet zoveel en je kan een dia voorstelling laten draaien met de beelden die op je kaartje staan.

Hans,

ik kom erop terug. zit enkele dagen buitenland en kan geen privemail lezen.

groeten

Kris

Is prima Kris,

Ik wacht wel af.

Hans

--
Hans van Kampen

Jac,

ter info:

het gaat om de Fluke 54200.

groeten

Kris

Kris,

Dat is inderdaad een heel mooi apparaat!
(ik word al afgunstig...)

Jac
