door JohanB
, Sleidinge (BE), 14-05-2017, 08:23 (2769 dagen geleden)

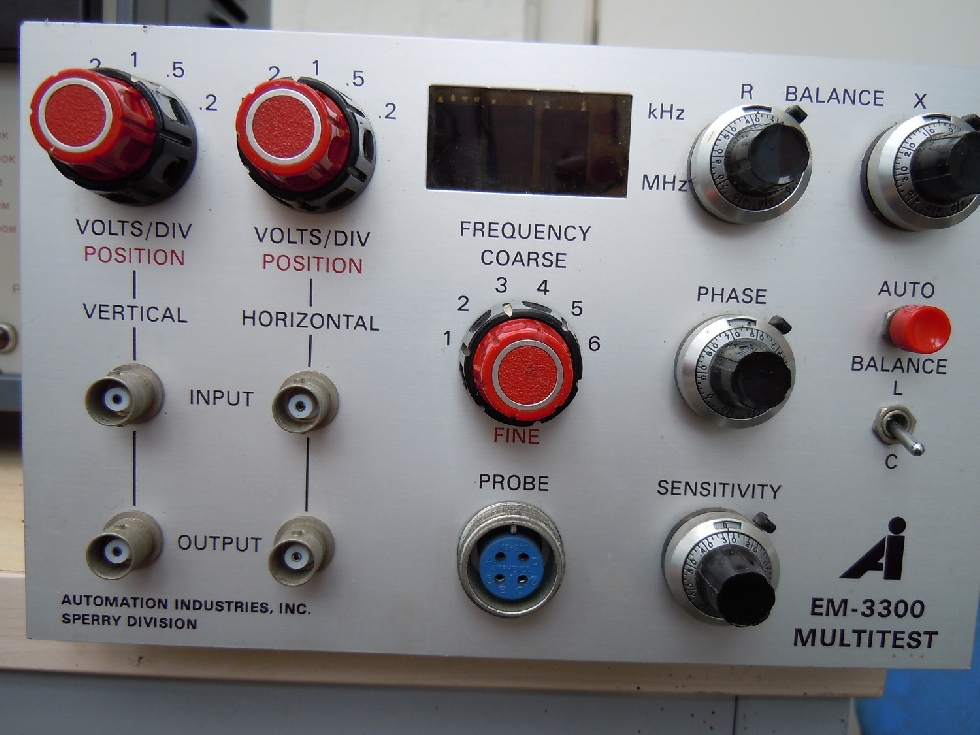

Dit toestel is een plug in voor een Tektronix 5111 chassis.
Het was mij om de Tektronix oscilloscoop te doen, dit kreeg ik er bij en ik kon moeilijk zeggen dat ik het niet moest hebben.
![[image]](images/uploaded/2017051410082259181076ab13d.jpg)
Het enige dat ik er over vind is dat het gebruikt werd voor wervelstroomonderzoek van metalen.
Uit de probeconnector komt een sinusvormig signaal waarvan de frequentie regelbaar is. De probe (is er niet bij) zou een spoeltje moeten zijn.
Is er iemand die hier iets meer over weet?
Grts - Johan
Wat is dit?
door Maurice
, Dordrecht, 14-05-2017, 22:13 (2769 dagen geleden) @ JohanB
Gewijzigd door Maurice, 14-05-2017, 22:16
Johan,
Aangezien er geen Tektronics op staat is het dus een "eigen" ontwerp.
Zoals je aangeeft dit geval een of ander meet onderzoek.
Er werd destijds de nodige plugins ontworpen waarbij hele speciale
metingen konden worden verricht.
Zelf heb ik voor de 585 ook een eigenbaksel pluging.
Zonder probe en verdere gebruiksinfo wordt het heel lastig er iets zinnigs mee aan te vangen.
Denk ook niet dat je er ooit een toepassing voor zult vinden thuis.
EDIT:
Ik vind een oude Ebay waar ook die EM-3300 in zit.
Kennelijk toch iets algemener:
"EKTRONIX 5103N D11 2MHZ SINGLE BEAM STORAGE OSCILLOSCOPE EM-3300 MULTITEST"
This listing is for a Tektronix 5103N D11 2MHz Single Beam Storage Oscilloscope with an Automation Industries EM-3300 Multitest Plug-In.
![[image]](images/uploaded/201705150016445918d74c357bb.jpg)
Wat is dit?
door Maarten Bakker , Haarlem/Delft, 15-05-2017, 03:37 (2768 dagen geleden) @ Maurice
Sperry (zie linksonder) is een vrij bekende naam.
Wat is dit?
door Oldtimer , Oegstgeest, 15-05-2017, 07:49 (2768 dagen geleden) @ JohanB
Het enige dat ik er over vind is dat het gebruikt werd voor wervelstroomonderzoek van metalen.
Klopt, heb je dit artikel gelezen?
https://www.shotpeener.com/library/pdf/1981052.pdf
De plug-in wordt dus gebruikt voor onderzoek naar beschadigingen aan het oppervlak van metalen, bijv. haarscheurtjes in de vleugels van een vliegtuig.
Uit de probeconnector komt een sinusvormig signaal waarvan de frequentie regelbaar is. De probe (is er niet bij) zou een spoeltje moeten zijn.
Jammer maar zonder de bijbehorende probe(s) heb je er niets aan.
Willem
Wat is dit?
door franshack , Hengelo ov, 15-05-2017, 12:46 (2768 dagen geleden) @ Oldtimer
Gewijzigd door franshack, 15-05-2017, 12:54
Boekwerk beschrijving EM 3300 pag 57 ev
succes
--
The boldness of ignorance:
'I have split atoms, but no energy was released'.
Tesla
Wat is dit?
door JohanB , Sleidinge (BE), 15-05-2017, 21:08 (2768 dagen geleden) @ JohanB
Dank jullie wel. Met deze tips kan ik even verder. Ik ben niet echt van plan om me te specialiseren in dit vakgebied maar het lijkt me toch leuk om bij gelegenheid eens een paar proeven te doen. De probe zal ik wel zelf moeten bouwen en ik kan onmogelijk de performantie van het origineel bereiken maar dat is dan maar zo.
