Philips EL3402 1" Video -MANUAL

Weet iemand ergens een servicemanual te vinden.
Zou geweldig zijn.

Ding heeft wat kuren in video gedeelte en wordt lastig
zonder een manual

Zie hier het probleem
https://youtu.be/ZZiSgeUnEFw

Eerst stukje opname, dan weergaven,
Je ziet dan bij weergave via de witte balk dat er reactie is van de
Tracking knop.
Geluid is er.

Typisch het volle ruisbeeld.
Geen grijntje video info.
Denk dat ergens een stukje Video versterker hemelen is.

Bij opname reageert de kop ook op uittrekken van video signaal.
Dus lijkt me dat er wel registratie is.

Reageer op dit bericht

2414 keer gelezen

- Verwijderen video input betekent ook dat de machine geen sync meer binne krijgt, en dus de kop die bij opname de V sync snelheid en fase moet aanhouden zal gaan varieren in kopsnelheid bij ontbreken of veranderen sync. Typisch bij alle videorecorders.

Afspelen alleen sneeuw, de hele videoketen van kopversterker tot FM demodulatie lijkt dan te werken, maar er komt geen signaal door - er staat niets op de band - defecte kop = of kopsignaal komt niet verder de schakeling in. Ik ga er van uit dat er maar 1 video kop in zit, dus bijna 360 graden helical scan.

Bespeelde band afdraaien is relatief snelste manier om te zien of kop werkt.
Dan wel opgenomen band op 2e machine afspelen.

Met een scoop moet te zien of het FM signaal tot de koptrommel komt bij opname.

Reageer op dit bericht

2182 keer gelezen

Ruud,
Dank voor de info.

Sync valt weg bij uitnemen videosignaal,ja dat klinkt logisch.

Voorbespeelde band.... moet ik die wel hebben.
Heb er geen tapes bij.

Heb nu enkel een tape van een totaal andere recorder.
Hoewel daar wel info op zou moeten staan.
EChter aangezien die recorders heel lang geleden hebben gewerkt,
geen idee of die tape beeld geeft.

Inderdaad 1 kop.

Reageer op dit bericht

2158 keer gelezen

Maurice,

alvast een truuk om de weergaveschakeling te testen zonde de recorder open te maken.

Maak een platte spoel, ongeveer 8 windingen, kleinste winding 4Cm, altijd 0,5 cm groter. Je kan ze eventueel tegen een stuk enkelzijdig on-geëtst print aankleven. speol komt niet aan de koperzijde. Dan spoel aansluiten op een RF generator in het gebied van de FM modulatie (3..4 Mhz?) en zo dicht mogelijk bij de trommelhouden (bovenaan) als de kopversterkes werken pikken ze dit signaal op en verdwijnt de ruis. Je kan als de generator ook met video moduleren, als die dat toelaa. Heb je meteen beeld.

Toen rond 1990 hele compacte videocamera's op de markt kwamen heb ik zo een schakeling gebouwd en gebruikt om zonder de toestellen open te maken (wat een heel gedoe was) er achter te komen of de kop al dan niet defekt zat. Uitendijk er ook een fm modulator voor gebouwd rond een TTL VCO IC ; werkte verassend goed.

groeten

Kris

Reageer op dit bericht

2153 keer gelezen

Dat is nog een idee,
Proberen.

Heb wel al een stukje schema gekregen betreffende video deel.
Dus ik kan wel verder.

Reageer op dit bericht

2115 keer gelezen

Hoi Maurice,

Gebruik van vreemde banden op je EL3402 kan slecht zijn voor je videokop.
Vaak zitten er verschillen in de tape soort, van zachte naar harde tapesoorten.
Hier nog een werkende EL3402 staan, tenminste een jaar geleden werkte deze nog prima. Eventueel kan je hier nog een testtape op opnemen.

Helaas ook geen schema liggen voor een EL3402, ook voor de EL3400 zoek ik een manual.

Reageer op dit bericht

2151 keer gelezen

Ik heb de servicemanuals maar dat is zo'n gigantische bult papier.
Dat druk je niet zo 1,2,3 door een scanner.

Het probleem met de EL3400/02 is dat niks uitwisselbaar is.
5 verschillende machines gaven hier 5 verschillende resultaten.
Op de 1 geen sync, op de ander wel.
Tracking strepen idem.

Reageer op dit bericht

2125 keer gelezen

Ik heb een incomplete set servicedocumentatie met een mapje met handmatige aantekening en schema's van BTS. Moet er nog steeds eens aan beginnen alles uit te zoeken en scannen maar het ontbreekt gewoon aan tijd. Ik zou de documentatie graag compleet maken en als PDF online kunnen zetten zodat iedereen er iets aan heeft. De map met schema's ligt op dit moment bij een kennis van mij in Frankrijk die ook twee EL3402's in restauratie heeft.

Mijn EL3402 kwam gratis uit de kelder van een medisch instituut uit Rotterdam (waar ook mijn PDP8 vandaan komt). Heb er een jaar over gedaan om hem echt goed werkend te krijgen. Vooral de signaalverwerking is een ramp, uitgedroogde elco's, haarscheurtjes in de sporen, torren die niet meer presteren door oxidatie enz. Rampenbak als je geen ruime ervaring hebt in de analoge elektronica en oude apparatuur.

Dominic

Reageer op dit bericht

2126 keer gelezen

Marcel,

Klopt in zo verre dat inderdaad ik ook 1" audiotape tegen kwam
op diverse sites.
Deze is echt een 1"videoband die bij de IVC hoort.

Verder heb ik een 1" proff videotape echter die haspel is veel te groot.
Zit in een kunststof opberg doos en is 100% een video tape.
Vandaar dat ik lege haspel zoek.
Ga toch geen grote Ampex recorder hier neerzetten, dus die kan geknipt worden.
Ik heb 1 lege Philips haspel, die lag op de recorder.

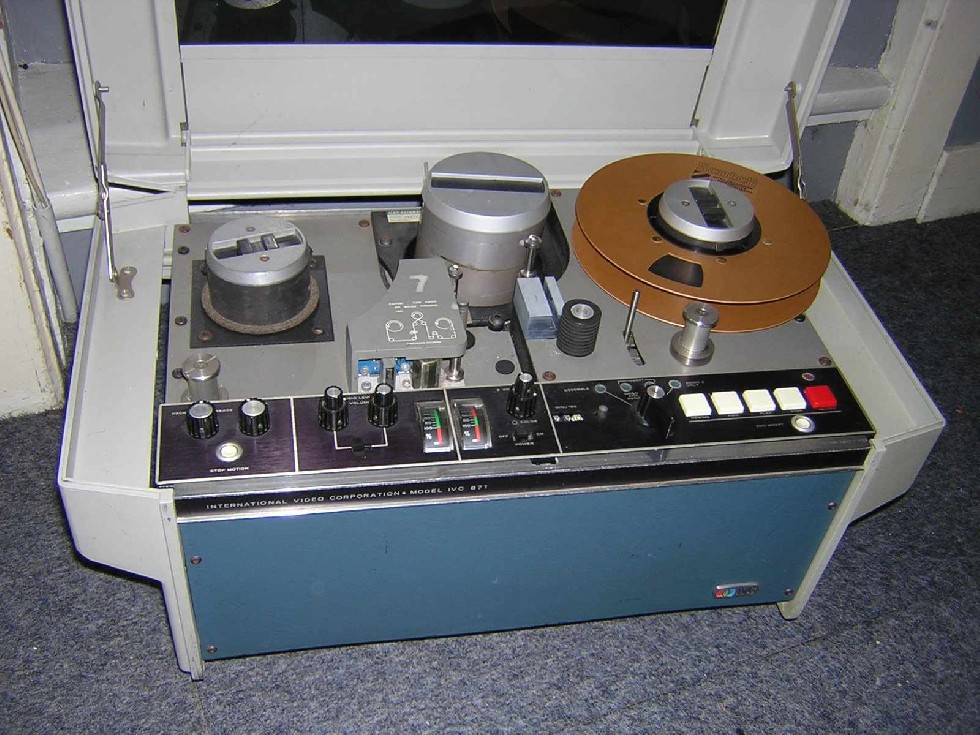

Hier de IVC-871, zou die uit moeten graven of die nog beeld geeft.
Zeker dat formaat anders is dan de EL3402

[image]

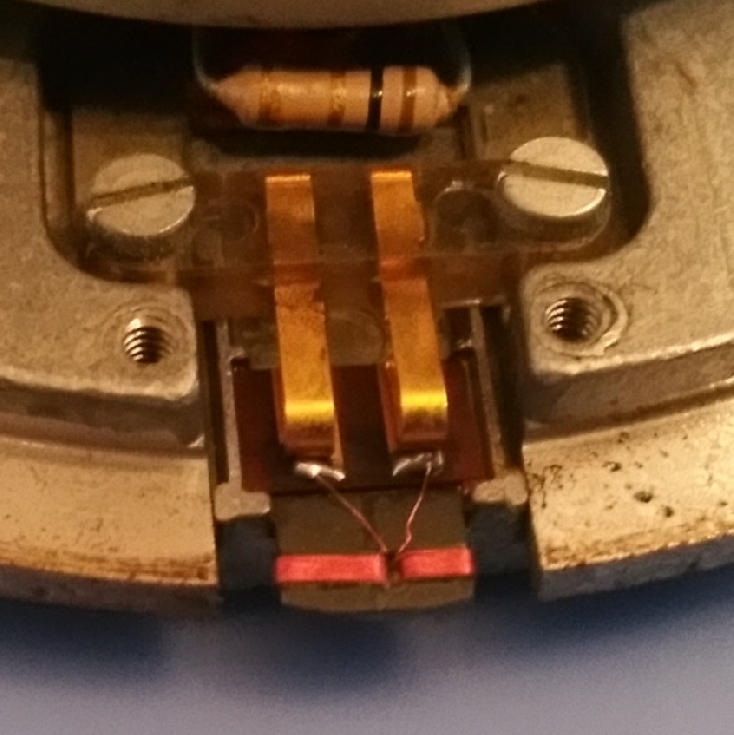

Kopje EL3402 zie er goed uit.
[image]

Reageer op dit bericht

2140 keer gelezen

In mijn herinnering gebruikte de 3400 ijzeroxide band, zag er bruin uit.
Ik weet niet of dat klopt en of het bij de 3402 ook zo is.

Ampex 2" machines gebruikten ook FeO band.

Kan zijn dat het niet werkt met CrO banden, nog wel geluid, maar geen beeld.

Chroom band kan heel fijn poeder veroorzaken dat nauwelijks uit de kop spleet te krijgen is.
Met V 2000 lukte het alleen door ze gewoon te laten draaien, het beeld kwam dan langzaam terug.

Ik wist niet dat uitwisselbaarheid slecht was, maakt het wat lastiger.
De meeste machines werden gebruikt in bvb ziekenhuizen (waar ik mee werkte was dat ook zo) en alleen om zelf op te nemen en weergeven.

(Wij mochten als ziekenomroep de apparatuur gebruiken voor TV uitzendingen, we spreken 1969, meestal wat lichte amusement en koorzang tijdens Kerst dat in het ziekenhuis zelf werd opgenomen en later via het huisnet op kanaal 2 werd uitgezonden. Had de 3400 een kan 2 uitgang?)

Reageer op dit bericht

2067 keer gelezen

ook voor de EL3400 zoek ik een manual.

Die heb ik in huis. Een dikke map. Ik meende dat jij die map ooit
zou scannen / kopiëren maar daar is het niet van gekomen geloof ik.
Nu zal hij ergens in een verhuisdoos zitten denk ik. Haast mee? :-)
Het is wel bijzonder veel papier overigens...

Groeten, Roland

Reageer op dit bericht

2077 keer gelezen

Hoi Roland,

Dat klopt, die zou ik een keer scannen.
Ik heb er geen haast bij, hier nog vele andere projecten staan waar ik mij nog mee bezig kan houden. Afgelopen week een paar buizen radio's gekregen, dat is een keer weer wat anders als TV's en video's.

Groetjes, Marcel

Reageer op dit bericht

2101 keer gelezen
