K11 Serv-o-mecum TV-fout (Toestel of techniek)

door Maurice , Dordrecht, 23-06-2010, 17:24 (5059 dagen geleden)
Gewijzigd door Maurice, 23-06-2010, 17:26

Van de K11 Tv chassis bestaat er ook een Serv-o-mecum.

Wie heeft deze en wil deze scannen voor mij.

Schema's zat van die K11, als ook beschrijvingen.
Maar mis ik de schema's van de modules.

Als het goed is staan deze in die service doc's.

Er zit deze fout in.

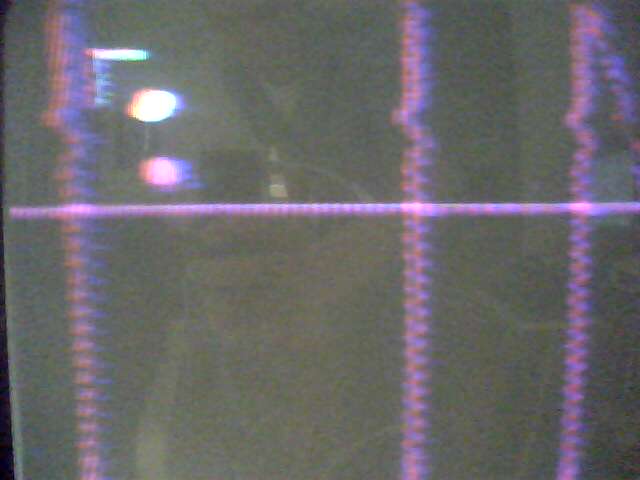

Detail beeld van een vertikaal streepjes in het beeld.

Te zien is een "ratel" / oscillatie.
Vermoed de oost-west correctie dat daar iet mis is, of anders eerder in de demodulatie.
Mooie uitdaging.

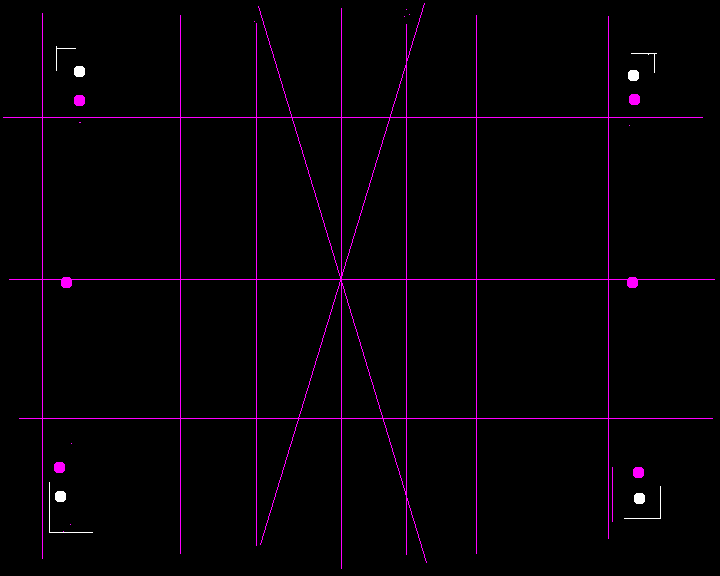

Foto boven is dus links in beeld genomen (wit/paarse bolletje)
