RegistrerenService doc Grundig Supercolor 1510 (Gezocht)
door RenéDaemen
, Zaanstreek, 10-08-2017, 17:25 (2664 dagen geleden)
Wie kan mij helpen aan de service documentatie
Van de Grundig super color 1510 uit 1973
Beeld staat iets te hol.
Alvast bedankt
Mvg René Daemen
Service doc Grundig Supercolor 1510
door soundman2 , Wouw, 10-08-2017, 18:03 (2664 dagen geleden) @ RenéDaemen
Gewijzigd door soundman2, 10-08-2017, 18:04
Wie kan mij helpen aan de service documentatie
Van de Grundig super color 1510 uit 1973
Beeld staat iets te hol.
Alvast bedankt
Mvg René Daemen
Wil Manshande nostatech free service manuals heeft de gevraagde doc, maar hij staat nog niet online. Je kunt hem (gratis ) per email aanvragen en dan heb je hem binnen een paar dagen. is wat omslachtig, maar werkt wel.
Over de klacht:
Waarschijnlijk werkt de oost-west modulator niet goed. Die is instelbaar met een potentiometer. Is die nog in orde? Volgens mij staan de symbolen op de print gedrukt bij de regelaars.
Service doc Grundig Supercolor 1510
door RenéDaemen , Zaanstreek, 10-08-2017, 19:17 (2664 dagen geleden) @ soundman2
Het probleem is
Het beeld is aan beide zijkanten wat hol naar binnen gaat
Ik had op de print gekeken maar zag geennicoontjes zoals bij philips k9
Zie beeld op deze link
https://youtu.be/5A92twzNcMI
Ik wacht nog even de reacties af voor ik naar will manshande ga mailen
Grt René
Service doc Grundig Supercolor 1510
door snameroc , Etten Leur, 10-08-2017, 19:43 (2664 dagen geleden) @ RenéDaemen
Ik kan hier in het buitenland de youtube afbeelding niet zien. Als er zearte bogen zijn is de veiligheidsweerstand stuk. Kontroleer dan de solderingen van de diveverse komponenten. Anders is hij zo weer stuk.
Service doc Grundig Supercolor 1510
door RenéDaemen , Zaanstreek, 10-08-2017, 20:01 (2664 dagen geleden) @ snameroc
Even een screeshot gemaakt
![[image]](images/uploaded/20170810220022598cbb56ad17f.jpg)

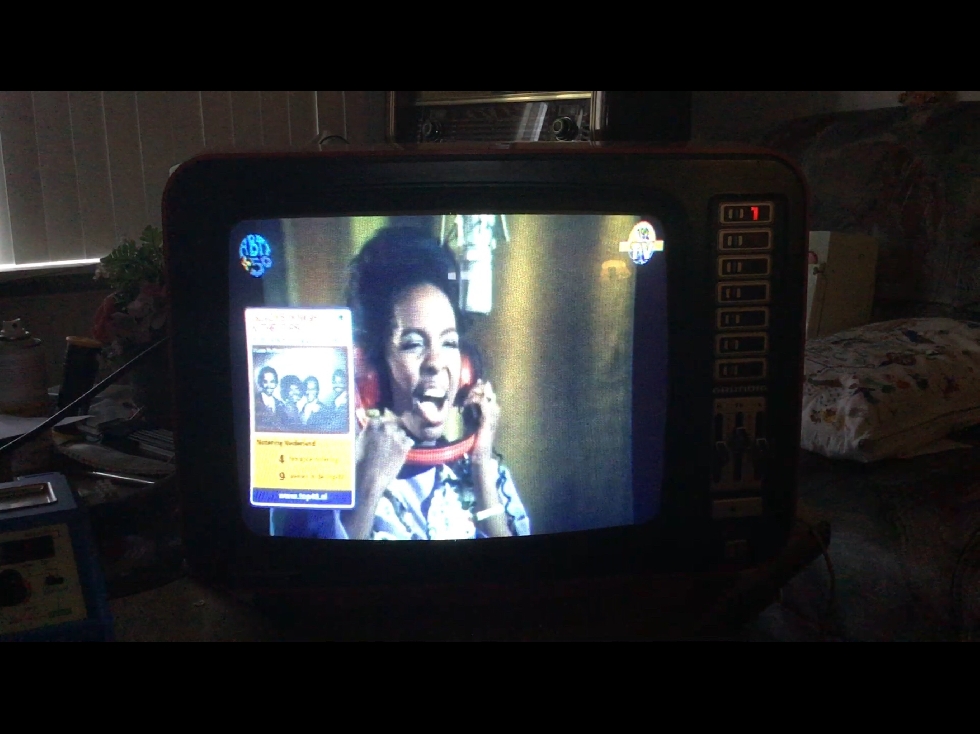

Hier zie je dat het beeld iets hol is
Grt Renë
Service doc Grundig Supercolor 1510
door kris
, Gent, België, 11-08-2017, 09:07 (2663 dagen geleden) @ RenéDaemen
het beeld is niet alleen te hol, maar ook veel te smal...
OW modulator werkt niet, door defect of slecht contact.
groeten
Kris
Service doc Grundig Supercolor 1510
door Maarten Bakker , Haarlem/Delft, 11-08-2017, 10:22 (2663 dagen geleden) @ kris
De breedte klopt zo te zien toch? Bovenin beeld wel en linksonderin ook.
Service doc Grundig Supercolor 1510
door kris , Gent, België, 11-08-2017, 11:34 (2663 dagen geleden) @ Maarten Bakker
gaat uiteraard over links-rechts, maar je kan gelijk hebben. de foto toont links en rechts een zwarte band alsof de OW stil ligt, maar misschien ligt dat aan de beeldinhoud. (de logo's boven zitten idd in de zwarte banden..)
enfin, duidelijke foto's vermijden verwarring...
groeten
Kris
Service doc Grundig Supercolor 1510
door ruudtx , Utrecht, 11-08-2017, 15:16 (2663 dagen geleden) @ kris
Zwarte beeldinhoud ligt aan uitzending, dit is 192 TV van Ad Bouman (ex Veronica) die oude clips uitzendt. Die zijn 4:3, maar er wordt toch in 16;9 uitgezonden met links rechts zwarte inhoud.
Service doc Grundig Supercolor 1510
door kris , Gent, België, 11-08-2017, 23:26 (2663 dagen geleden) @ ruudtx
Zwarte beeldinhoud ligt aan uitzending, dit is 192 TV van Ad Bouman (ex Veronica) die oude clips uitzendt. Die zijn 4:3, maar er wordt toch in 16;9 uitgezonden met links rechts zwarte inhoud.
op zich is dat de meest goede benadering voor het versturen van 4:3 in een 16:9 kader.
Als de decoder van TS nu ook nog de keuze heeft voor een 4:3 TV uitgang met de optie "sidecut" (of pillar box) dan krijgt hij terug een mooi en correct gevuld 4:3 beeld...net zoals toen.
groeten
Kris
Service doc Grundig Supercolor 1510
door ruudtx , Utrecht, 12-08-2017, 18:26 (2662 dagen geleden) @ kris
Bijna, sommige video clips, de wat nieuwere zijn wel 16:9, zo ook de commercials.
Service doc Grundig Supercolor 1510
door RenéDaemen , Zaanstreek, 11-08-2017, 15:42 (2663 dagen geleden) @ kris
Hallo Kris,
Op andere kanalen gewoon beeldvulling
Tv 192 zend zo uit beetje rarebeeldverhouding naar 4:3
Aan de zijkanten van de zwarte band/balk trekt hij iets je hol
Daarom wil ik de service doc om te kijken welke potmeter om het af te regelen
Zitten meerdere in en ga niet zomaar overal aan draaien..
Mvg René Daemen
Service doc Grundig Supercolor 1510
door Roland Huisman , Zwolle, 10-08-2017, 21:04 (2664 dagen geleden) @ RenéDaemen
Wat leuk om zo'n toestel weer eens te zien.
Die heb ik vroeger gehad en helaas weggedaan.
Als ik er nog eens één tegenkom....
Wat ik mij kan herinneren is dat het toestel enorm veel last
had van slechte solderingen. Er was telkens weer wat waardoor
ik hem op een middag van begin tot eind door heb gesoldeerd.
Toen ging het weer prima.
Maurice heeft in elk geval een schema. ff mailen...
http://84.86.9.180/schemas/schemas.htm
Groeten, Roland
Service doc Grundig Supercolor 1510
door Dirk 1964 , Velsen, 10-08-2017, 21:41 (2664 dagen geleden) @ Roland Huisman
Slechte solderingen was echt een kwaal van Grundig en ook andere merken. Tot gaten in de print aan toe.
Service doc Grundig Supercolor 1510
door RenéDaemen , Zaanstreek, 11-08-2017, 22:04 (2663 dagen geleden) @ Roland Huisman
Hallo Roland,
Neem nog wel even contact op met maurice,
Staat nog een grundig 1510 op marktplaats
Zet hem even in je pb
Grt Rene
Service doc Grundig Supercolor 1510
door Wil , 14-08-2017, 08:42 (2660 dagen geleden) @ RenéDaemen
Ik heb zojuist de manual op mijn website geplaatst.
Service doc Grundig Supercolor 1510
door Goldline , Oranjedorp, 14-08-2017, 11:16 (2660 dagen geleden) @ Wil
Mooi duidelijke documentatie destijds,mooi ingescand.
nu kan René aan de gang, blz 13 PDF of 15 van de Doc.
--
Cees PA1DBA
Service doc Grundig Supercolor 1510
door soundman2 , Wouw, 14-08-2017, 15:28 (2660 dagen geleden) @ Wil
Ik heb zojuist de manual op mijn website geplaatst.
Wil leest duidelijk mee, ik heb nl de doc aangevraagd, anders wordt het probleem nooit opgelost.
Het gaat over de regelaars

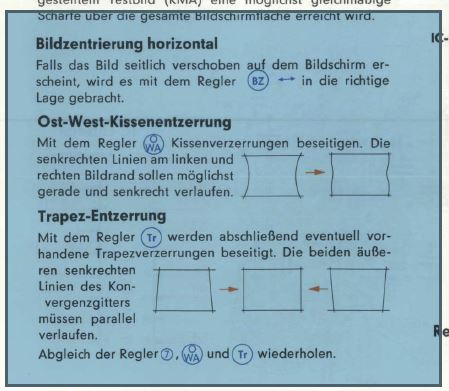

BZ Bildzentrierung
OWA Ost-West Amplitude en Tr Trapeze
![[image]](images/uploaded/201708141726595991c1432da2e.jpg)
Service doc Grundig Supercolor 1510
door RenéDaemen , Zaanstreek, 14-08-2017, 18:23 (2660 dagen geleden) @ Wil
Hallo Wil,
Bedankt voor de service doc,
Heb hem opgelagen,
En uitgeprint
Zal binnen kort de tv openmaken om af te regelen.
Mvg Rene Daemen
