RegistrerenIs het een weerstand of is het een spoel? (Toestel of techniek)
door JohanB
, Sleidinge (BE), 15-08-2017, 18:23 (2676 dagen geleden)

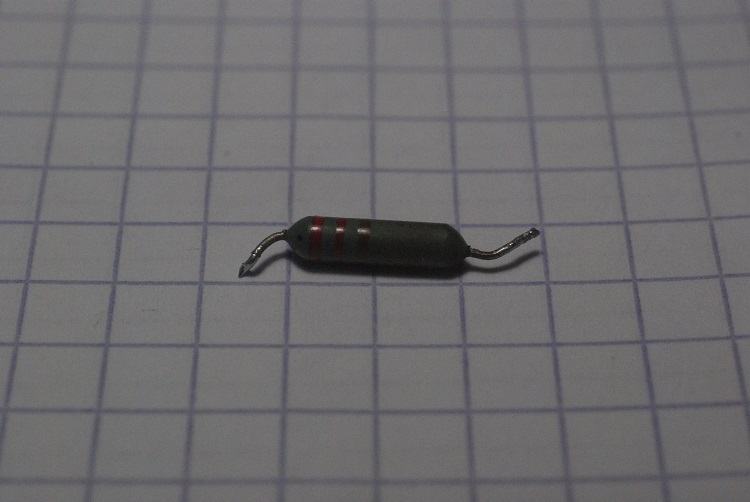

Wat is dit?
Kleurcode rood-rood-bruin (geen tolerantiering), dus iets van 220
Meten: 2.6 Ohm, 4.2 µH (bij 200kKz)
![[image]](images/uploaded/201708151946045993335c3a882.jpg)
Zit in de HSP-eindtrap van een Philips PM3265 oscilloscoop maar ... staat niet op het schema. Hoort bij een (door Philips aangebrachte ?) modificatie. Op het schema ziet het er zo uit:
![[image]](images/uploaded/2017081520161159933a6bb2de7.jpg)
Origineel en op het schetsje wat er van werd.
Gewoon de twee onbekende componentjes vervangen door twee resistorchokes van 220µH lukt niet. Schakeling werkt even maar weerstand 68 Ohm geeft er de brui aan waarna TS2004 volgt.
Dank voor eventueel advies.
Is het een weerstand of is het een spoel?
door Maarten Bakker
, Haarlem/Delft, 15-08-2017, 18:56 (2676 dagen geleden) @ JohanB
Gezien de schakeling moeten het haast wel spoeltjes zijn maar wellicht geen 220uH. Wat gebeurt er als je de originele er in laat zitten? Opzich kan de weerstand ook sneuvelen als de trafo stuk is, dat ken ik nog van soortgelijke schakelingen in televisies.
Is het een weerstand of is het een spoel?
door JohanB , Sleidinge (BE), 15-08-2017, 19:20 (2676 dagen geleden) @ Maarten Bakker
Maarten,
Er zaten er dus twee in serie. Eentje was gesneuveld. De originele schakeling kan ik volgen maar waarom dat netwerkje daartussen gezet is lijkt me duister. Da manier waarop dit gedaan was doet me wel denken dat het door Philips gebeurd is.
Ik zou de oscilloscoop graag ok krijgen omdat de PM3265 - voor zover ik weet - een van de enige analoge oscilloscopen is die ook de twee ingangssignalen kan vermenigvuldigen.
Grts - Johan
Is het een weerstand of is het een spoel?
door Jac Janssen , Eindhoven, 15-08-2017, 19:09 (2676 dagen geleden) @ JohanB
Johan,

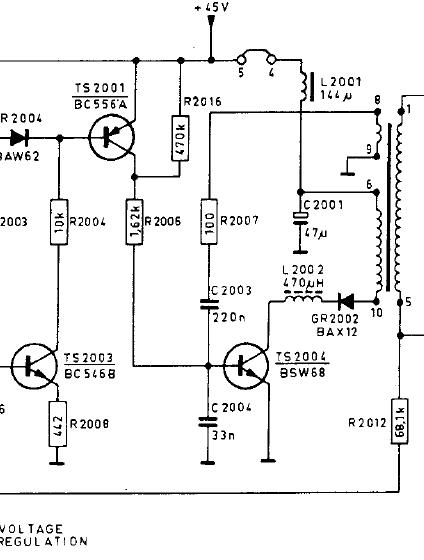

Dit kwam ik nog tegen, misschien heb je er iets aan:
![[image]](images/uploaded/201708152108145993469ecdbf4.jpg)
Dat zou dan kunnen betekenen de 2 spoeltjes van 220uH in serie en geen extra weerstand/diode.
Jac
Is het een weerstand of is het een spoel?
door JohanB , Sleidinge (BE), 15-08-2017, 19:28 (2676 dagen geleden) @ Jac Janssen
Gewijzigd door JohanB, 15-08-2017, 19:31
Jac,
Dit heb ik eigenlijk geprobeerd. Werkte even maar de BSW68 hield het voor bekeken. Nu de resistorchokes die ik gebruikte waren wel 220 µH, 1 Ohm.
Komt jouw schema ook uit een manual van een PM3265? Of, vind je in de manual ergens de Philipscode van L2002?
grts - Johan
Is het een weerstand of is het een spoel?
door Jac Janssen , Eindhoven, 15-08-2017, 19:37 (2676 dagen geleden) @ JohanB
Johan,
Dit komt uit de PM3260 service manual (bijlagen) en is bedoeld voor PM3260+61+65 en afgeleiden.
Ik heb zelf geen ervaring met dit circuit...
Jac
Is het een weerstand of is het een spoel?
door JohanB , Sleidinge (BE), 15-08-2017, 20:21 (2676 dagen geleden) @ Jac Janssen
Jac,
juist. Ik heb bij tanya de manual van de PM3260 opgevraagd en daarin vind ik, in een service note, een groot stuk van de modificatie die ik hier tegenkom terug. En ook de 12-cijfercode van de spoel. Geef toe: waar zouden we staan zonder tanya? Hartelijk dank voor de tip.
