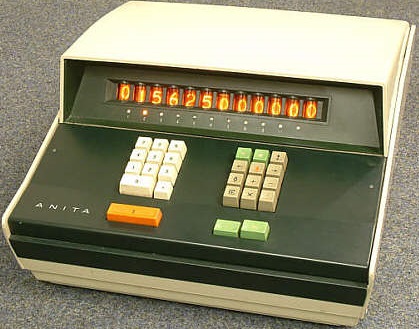

Mag ik u even voorstellen aan Anita MK12?

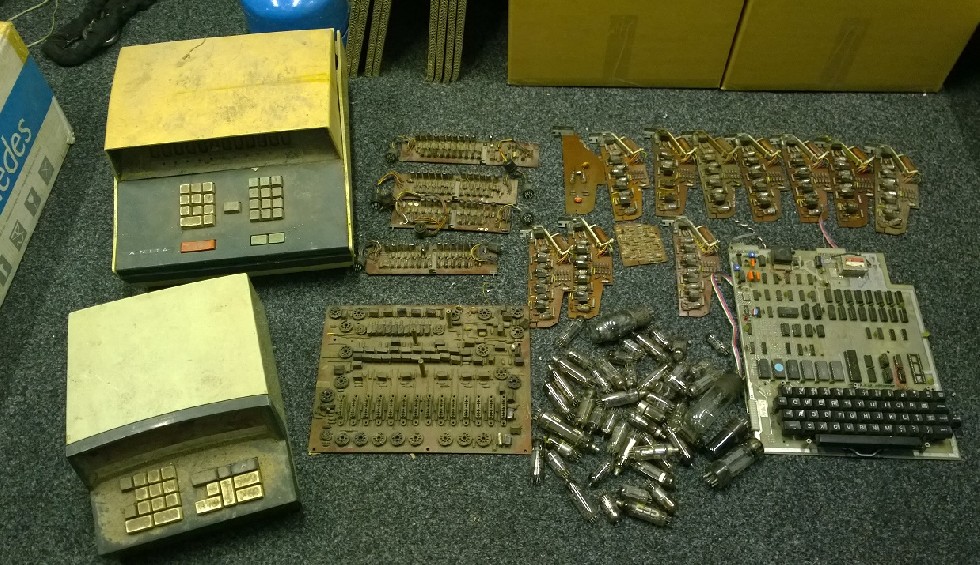

Ik heb in de vakantie in Engeland een hoop leuk spul opgehaald bij een voormalig
medewerker van Sumlock. Buiten een Acorn Archimedes, een Acorn BBC en
een OSI 600 computer, kwamen er ook de diverse Anita rekenmachines mee.
Ik had er bij de buren al een posting over gemaakt:
http://www.gloeidraad.nl/radioforum/index.php?id=237719

Die vroege rekenmachines vind ik erg leuk om de directe
vertaalslag van een mechanische naar een elektronische rekenmachine.
Die eerste generatie (De Anita MK8) heb ik ook op het buurforum beschreven:
http://www.gloeidraad.nl/radioforum/index.php?id=177352

De afgelopen weken heb ik mijn vrijetijd besteed aan de opvolger van deze machine.
De Anita MK12. Vooral de techniek welke is gebruikt vind ik erg interessant.
DTL... Diode Transistor Logica. Veel diode's en transistoren. Geen enkel IC.
Er worden zelfs nog meer dan 30 buizen/buisjes in gebruikt!
Gezien dit een overwegend getransistoriseerde opvolger van de MK8 is, denk ik
dat deze meer op dit transistorforum thuis hoort.

Ondanks dat ik inmiddels zelfs een kleine analoge computer heb, heb ik nog
steeds geen computer thuis heb staan welke met deze DTL techniek is gebouwd.
Dus doe ik het hier maar mee

Allereerst heb een demo filmpje gemaakt in Steenkolenengels.
Hierin probeer ik in een kleine basis uit te leggen hoe de machine werkt.
https://youtu.be/dKAyLnBjS3Q

Het is nog een aardige toer geweest om de machine weer werkend te krijgen.
Voor de insteekkaarten heb ik kleine testhulpstukken gemaakt.
Pas na het repareren van alle kaarten en de voeding ben ik gaan kijken
wat de machine zelf mankeerde.

Veel vage fouten door transistoren en ook diodes welke een minimale
lekstroom vertoonden. Maar die lekstroom is dan precies genoeg om bijvoorbeeld
een flip-flop zichzelf terug te laten triggeren... Hier goed te zien.
(Als je hem op 0.25 snelheid afspeelt zie je de tussenliggende
nummers zelfs heel even oplichten.)
https://youtu.be/irjudGESg3k

Hier zie je een 5 een beetje gloeien door een transistor met een zeer geringe C-E lekstroom.
https://youtu.be/hTCExPXL39s

Hier werkt de 5 niet door een onderbroken transistor. De 9 licht hier een klein
beetje op door een kleine lekstroom. Na vervangen van de bijbehorende
hoogspanningstransistor van nummer 5 was dit opgelost.
https://youtu.be/_wJajpGDxqo

De losse geheugenkaarten in de machine vertoonden soortgelijke fouten.

En als je alle losse kaarten hebt gerepareerd dan werkt de machine
natuurlijk nog steeds niet.
https://youtu.be/B5iKunA0LAM

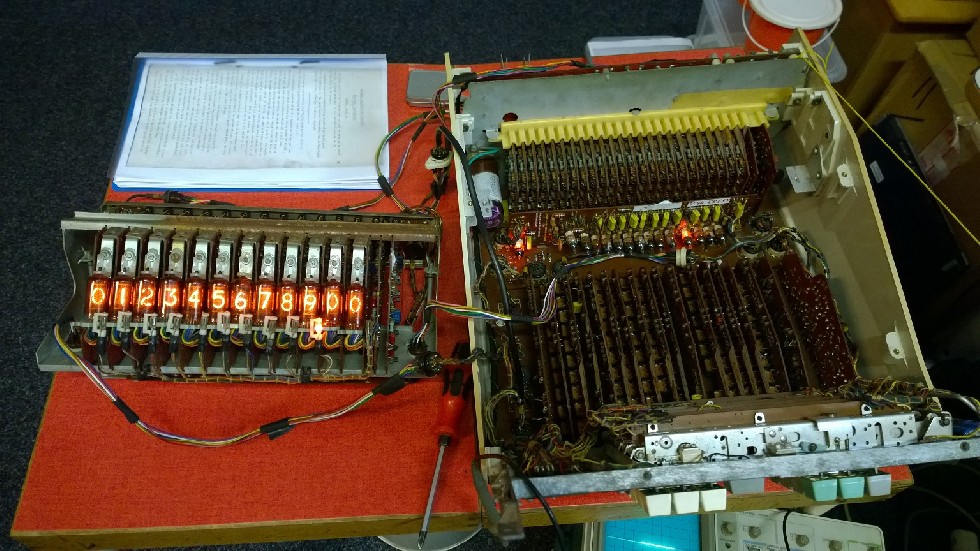

Fout zoeken alom, maar dat is voor mij de sport

Wat ik grappig vind is dat die geheugenkaarten en nummerkaarten gewoon
binair tellen. Op de nummerkaarten zit een discrete BCD converter op
met 10 transistors en een nixie buisje. Maar het gebruik van de paar ECC81
en triggerbuizen en de dekatron was in 1966 eigenlijk al achterhaald...

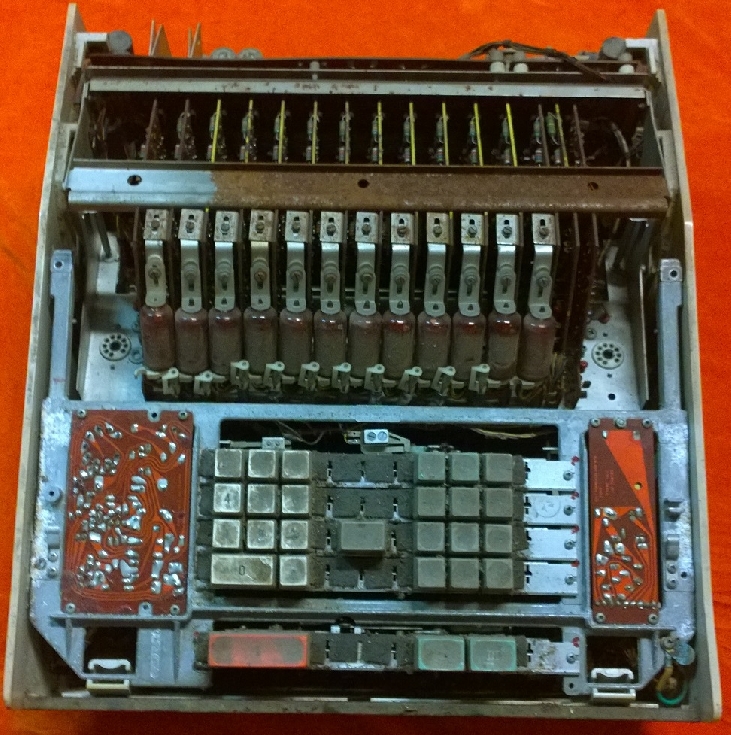

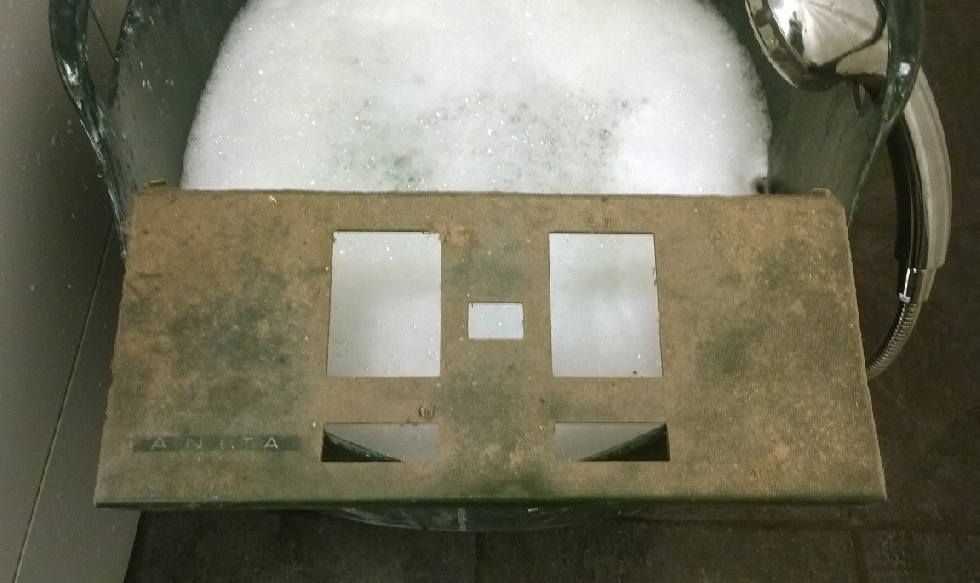

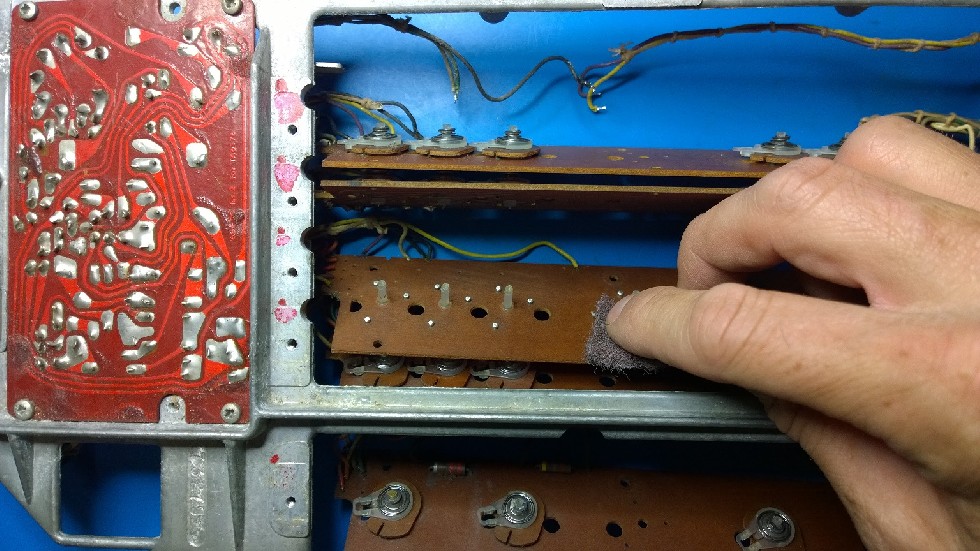

Nog maar even een paar foto's dan. Bij binnenkomst was het materiaal
gewoon goor. Het heeft 50 jaar ergens in een houtschuur opgeslagen gestaan.
Vocht, vorst, vuil... het doet het materiaal gewoon geen goed.

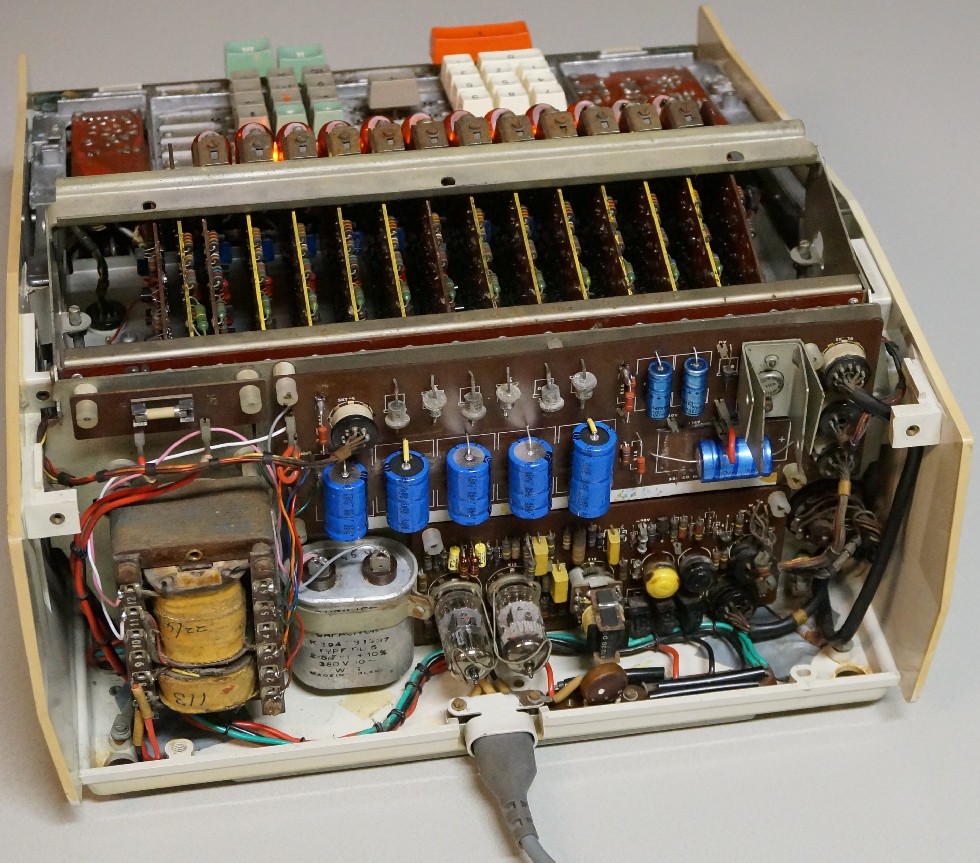

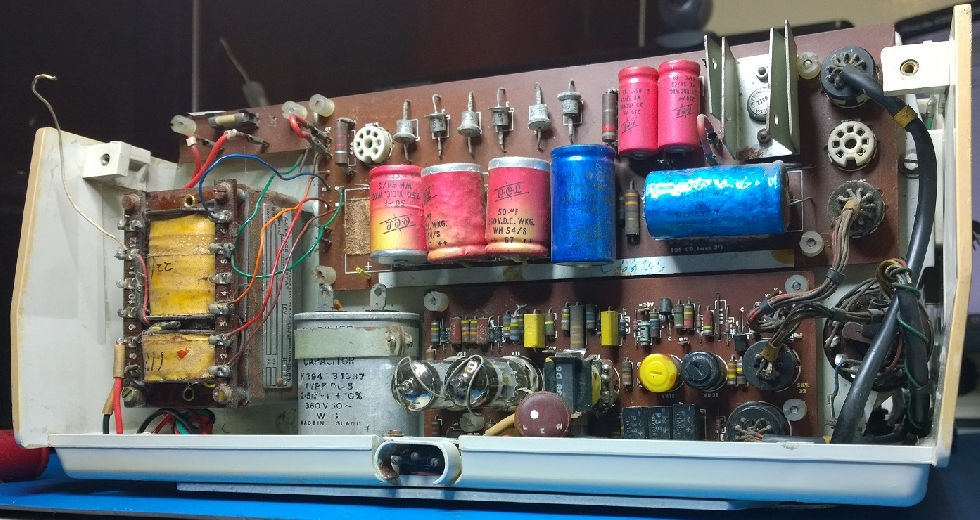

Hier kun je zien dat de elco's zelfs aan de buitenkant zijn gaan oxideren.
Er is vocht tussen de kunststof folie gaan zitten en heeft het
aluminium gewoon aangevreten... Normaal gesproken zou ik bij originele
elco's de inhoud er uit halen en er een moderne in verstoppen.
Maar hier was geen eer meer aan te behalen. Dus mooi vervangen die hap...

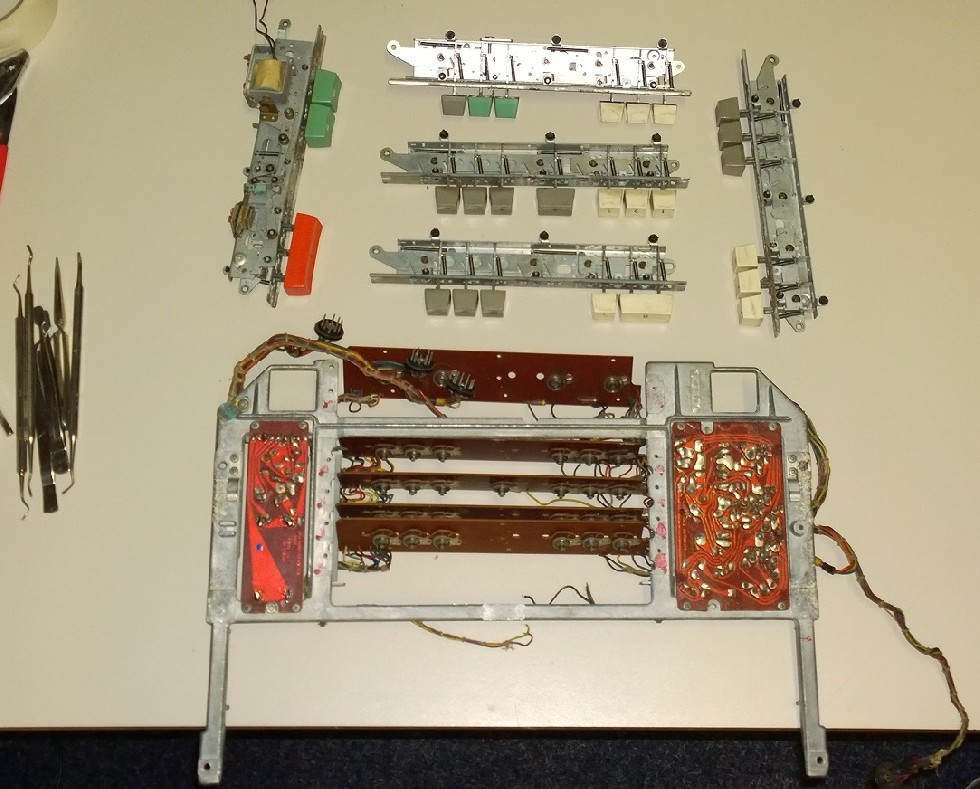

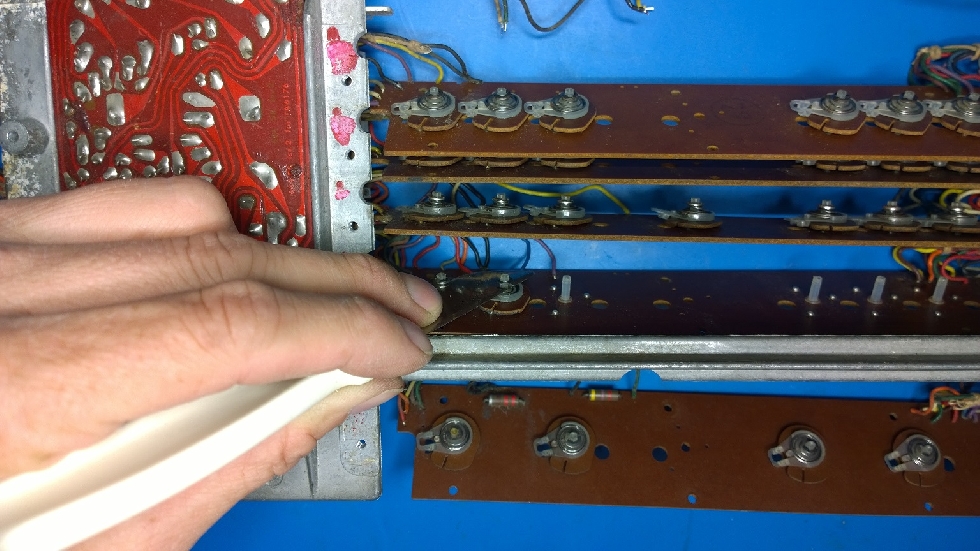

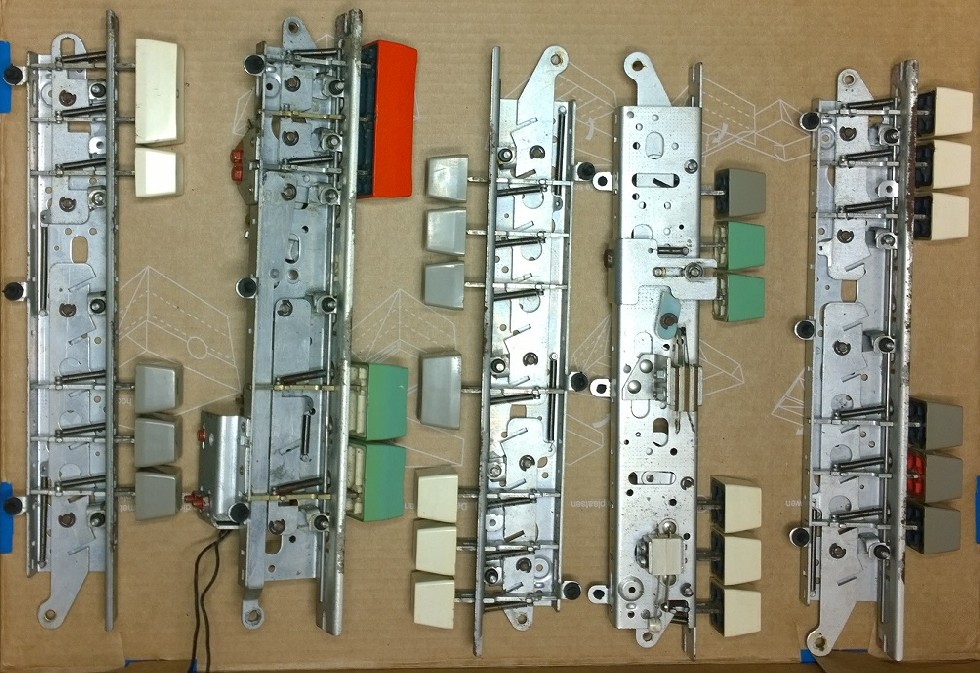

Het toetsenbord zat vast door verdroogd vet. Daarnaast waren
de zilveren contactpuntjes geoxideerd. Dus dat eerst maar uit
elkaar en schoon maken.

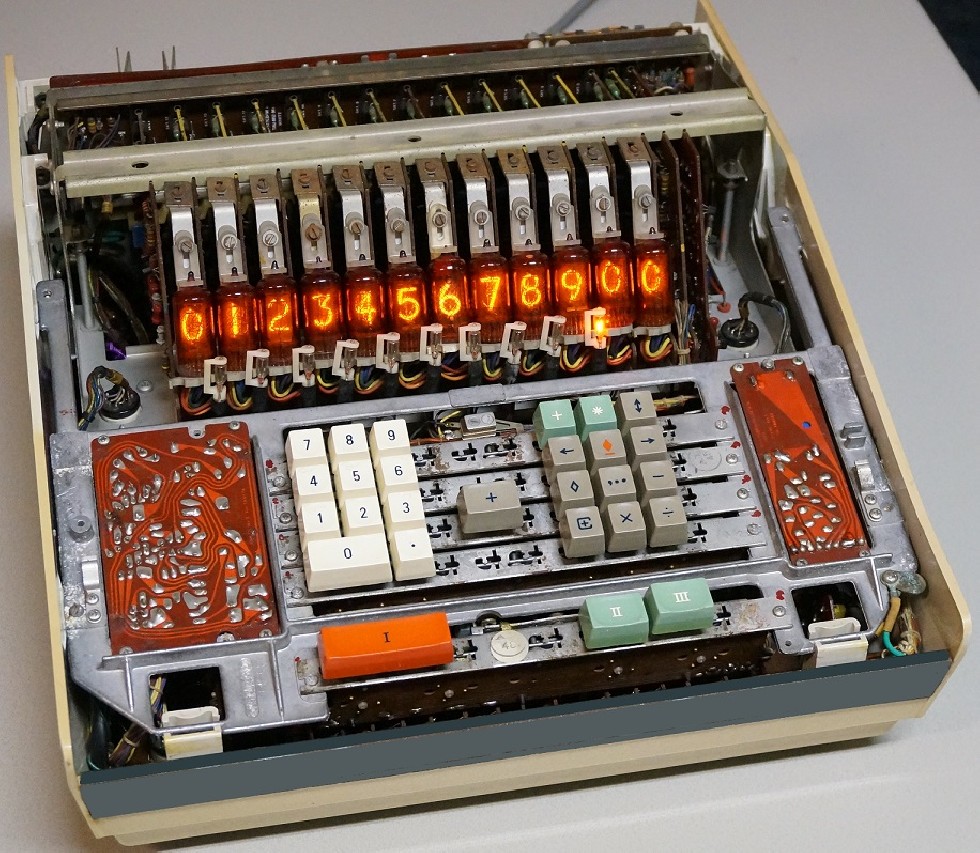

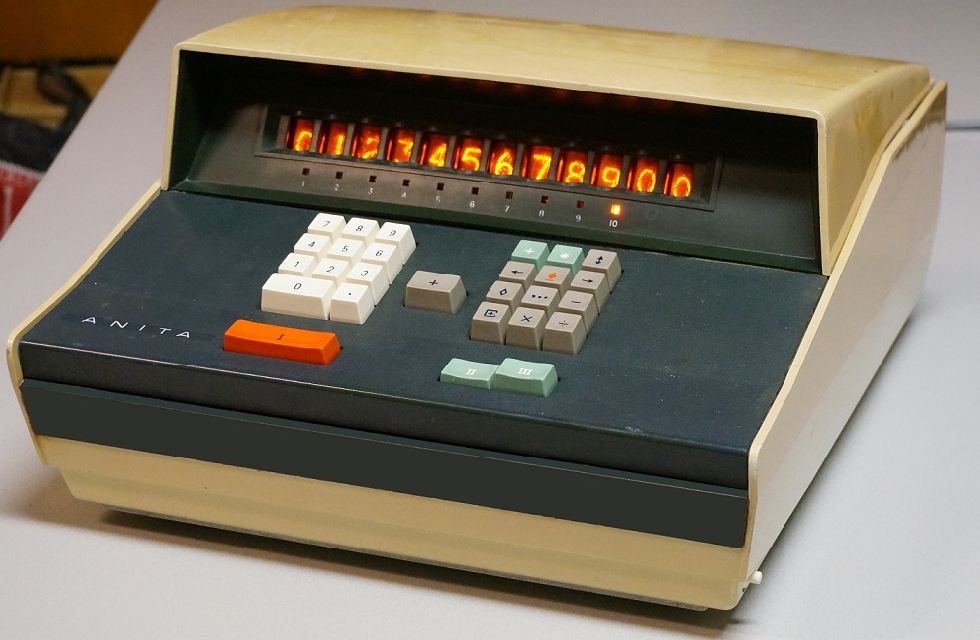

En dan uiteindelijk het resultaat. En ik bedenk me nu dat ik
de pootjes er nog weer onder moet zetten

Je ziet die Anita's niet veel. Maar gelukkig is deze weer in ere hersteld.

Groeten, Roland
