RegistrerenUitgang meten in Millivolt (Toestel of techniek)
door Marbel
, Hoorn N-H, 01-10-2017, 23:48 (2629 dagen geleden)
Voor het kalibreren van een bandrecorder
moet ik de uitgangsspanning in ac meten,
deze moet 0 dB dus 0.702 mV meten.
Hoe kan ik dit het makkelijkst meten
zonder een duur meettoestel aan te schaffen?
Vast bedankt voor het meedenken!
Bram
Uitgang meten in Millivolt
door Oldtimer , Oegstgeest, 02-10-2017, 07:15 (2628 dagen geleden) @ Marbel
Gewijzigd door Oldtimer, 02-10-2017, 07:16
Voor het kalibreren van een bandrecorder
Om welke bandrecorder gaat het?
moet ik de uitgangsspanning in ac meten,
Bedoel je de brom en ruisspanning?
deze moet 0 dB dus 0.702 mV meten.
Hoezo dus? De dB is geen eenheid, alleen maar een verhoudingsgetal.
Mag ik daarom aannemen dat de fabrikant die 0.702mV heeft opgegeven als referentie?
Hoe kan ik dit het makkelijkst meten
zonder een duur meettoestel aan te schaffen?
Wat heb je al aan meetapparatuur?
Willem
Uitgang meten in Millivolt
door douwebakker
, Vledder, 02-10-2017, 07:47 (2628 dagen geleden) @ Marbel
Je hebt toch echt een geschikte mV meter nodig. Ik werk het liefste met een analoge meter met een duidelijke dB schaal. Normaal gesproken komt het 0dB nivo overeen met 0,775 mV.
Wat voor merk en type recorder is het?
Douwe
Uitgang meten in Millivolt
door Marbel , Hoorn N-H, 02-10-2017, 08:03 (2628 dagen geleden) @ douwebakker
Gewijzigd door Marbel, 02-10-2017, 08:07
Dank voor uw antwoord.
Het gaat om een Akai GX77
waarbij de fabrikant aangeeft met een testband
700 Hz 0 dBm af te spelen en te meten op de uitgang 0.775 mV.
de 0 dBm wordt hier ook gezien als 0 VU meter.
Als meet app. heb ik o.a. een scope, sign. generator
en een freq. teller maar geen Millivoltmeter.
groet, Bram
Uitgang meten in Millivolt
door Hugo Sneyers , Tongeren, België, 02-10-2017, 08:17 (2628 dagen geleden) @ Marbel
Als meet app. heb ik o.a. een scope, sign. generator
en een freq. teller maar geen Millivoltmeter.groet, Bram
Hallo Bram,
Met een scoop kan je toch millivolt meten.
Groeten ... Hugo Sneyers
Uitgang meten in Millivolt
door soundman2 , Wouw, 02-10-2017, 08:19 (2628 dagen geleden) @ Marbel
Dank voor uw antwoord.
Het gaat om een Akai GX77
waarbij de fabrikant aangeeft met een testband
700 Hz 0 dBm af te spelen en te meten op de uitgang 0.775 mV.de 0 dBm wordt hier ook gezien als 0 VU meter.
Als meet app. heb ik o.a. een scope, sign. generator
en een freq. teller maar geen Millivoltmeter.groet, Bram
De meeste universeelmeters meten bij tot 1000Hz nog wel correct. Op analoge universeelmeters zit heel vaak ook nog een dBm schaalaanduiding,
De huidige digitale meters kunnen ook uitstekend met 775mV overweg. Een analoge AC-mV meter is mooi, omdat die vaak al 1mV volle schaal kunnen meten, maar voor deze afregeling heb je dat niet nodig.
Voor ruismeting heb je dan weer mV meters, waarbij diverse filters kunnen worden ingeschakeld, zoals de zgn A-curve. Op mijn werk hadden we daarvoor o.m. de Sennheiser UPM550, maar er zijn er veel meer.
Uitgang meten in Millivolt
door douwebakker , Vledder, 02-10-2017, 08:20 (2628 dagen geleden) @ Marbel

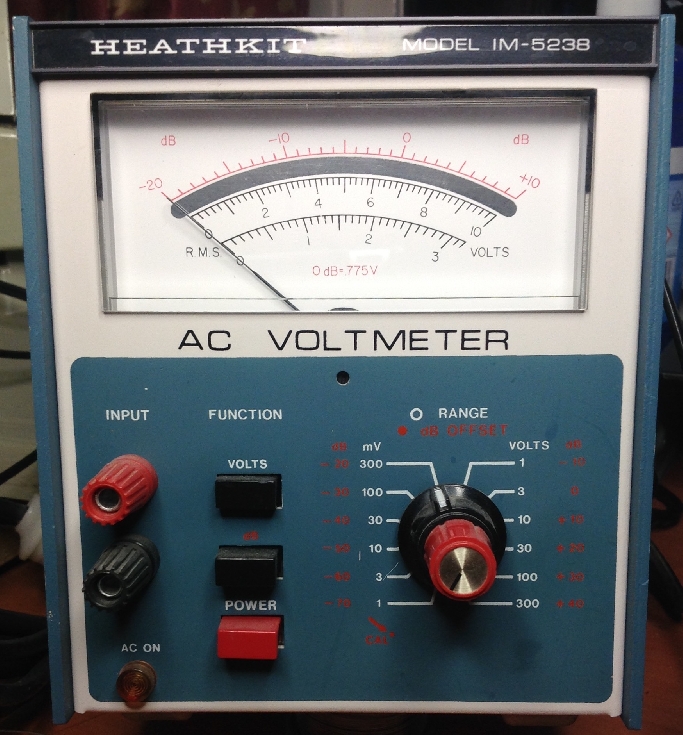

Ik heb nog wel een heatkit IM5238 over. Deze kun je wel van me overnemen.
Uitgang meten in Millivolt
door Marbel , Hoorn N-H, 02-10-2017, 08:59 (2628 dagen geleden) @ douwebakker
Interessant, ik neem later even contact op via het bekende envelopje.
Uitgang meten in Millivolt
door Marbel , Hoorn N-H, 03-10-2017, 16:55 (2627 dagen geleden) @ douwebakker
Beste Douwe,
Ik heb een email verzonden, is deze niet aangekomen?
groet,
Bram
Uitgang meten in Millivolt
door douwebakker , Vledder, 03-10-2017, 18:09 (2627 dagen geleden) @ Marbel
Ik heb een mail gestuurd.
Uitgang meten in Millivolt
door douwebakker , Vledder, 03-10-2017, 18:11 (2627 dagen geleden) @ Marbel
![[image]](images/uploaded/2017100320085059d3d232ceaec.jpg)
Uitgang meten in Millivolt
door Oldtimer , Oegstgeest, 02-10-2017, 09:58 (2628 dagen geleden) @ Marbel
Het gaat om een Akai GX77
waarbij de fabrikant aangeeft met een testband
700 Hz 0 dBm af te spelen en te meten op de uitgang 0.775 mV.
In het service manual staat volgens mij wat anders.
Als de testband wordt afgespeeld moet, als de VU-meter 0 aanwijst, op de lijnuitgang 0.775V gemeten worden. De belasting moet daarbij groter dan 20 kohm zijn.
Dat is uitstekend te meten met een goede oscilloscoop. Je moet natuurlijk wel even in de gaten houden dat je dan de piek-piek spanning meet, die moet je dus door 2.82 delen om achter de effectieve waarde te komen.
Je kunt het ook omdraaien, 0775V is dan 2.82 x 0.775V = 2.19V op je oscilloscoop.
Willem
Uitgang meten in Millivolt
door soundman2 , Wouw, 02-10-2017, 10:14 (2628 dagen geleden) @ Oldtimer
Het gaat om een Akai GX77
waarbij de fabrikant aangeeft met een testband
700 Hz 0 dBm af te spelen en te meten op de uitgang 0.775 mV.
In het service manual staat volgens mij wat anders.
Als de testband wordt afgespeeld moet, als de VU-meter 0 aanwijst, op de lijnuitgang 0.775V gemeten worden. De belasting moet daarbij groter dan 20 kohm zijn.
Dat is uitstekend te meten met een goede oscilloscoop. Je moet natuurlijk wel even in de gaten houden dat je dan de piek-piek spanning meet, die moet je dus door 2.82 delen om achter de effectieve waarde te komen.
Je kunt het ook omdraaien, 0775V is dan 2.82 x 0.775V = 2.19V op je oscilloscoop.Willem
Moet je wel een testband hebben, die volgens een bepaalde norm is opgenomen.
Zelf maken? Waarmee?
Uitgang meten in Millivolt
door Marbel , Hoorn N-H, 02-10-2017, 13:35 (2628 dagen geleden) @ soundman2
http://www.ebay.com/itm/AKAI-All-in-One-Calibration-Tape-Messband-19cm-s-GX-77-GX-747DBX-etc-/302...
Deze Tape heb ik besteld.
Uitgang meten in Millivolt
door soundman2 , Wouw, 02-10-2017, 14:25 (2628 dagen geleden) @ Marbel
http://www.ebay.com/itm/AKAI-All-in-One-Calibration-Tape-Messband-19cm-s-GX-77-GX-747DBX-etc-/302...
Deze Tape heb ik besteld.
Goed gereedschap is het halve werk!
Uitgang meten in Millivolt
door Marbel , Hoorn N-H, 02-10-2017, 13:59 (2628 dagen geleden) @ Oldtimer
In het service manual staat volgens mij wat anders.
Als de testband wordt afgespeeld moet, als de VU-meter 0 aanwijst, op de lijnuitgang 0.775V gemeten worden. De belasting moet daarbij groter dan 20 kohm zijn.
Dat is uitstekend te meten met een goede oscilloscoop. Je moet natuurlijk wel even in de gaten houden dat je dan de piek-piek spanning meet, die moet je dus door 2.82 delen om achter de effectieve waarde te komen.
Je kunt het ook omdraaien, 0775V is dan 2.82 x 0.775V = 2.19V op je oscilloscoop.Willem
Bedankt Willem,
Op deze manier gaat het dus ook!
Ik denk wel dat een mV metertje wat makkelijker afleest.
Bram
Uitgang meten in Millivolt
door soundman2 , Wouw, 02-10-2017, 08:03 (2628 dagen geleden) @ douwebakker
Je hebt toch echt een geschikte mV meter nodig. Ik werk het liefste met een analoge meter met een duidelijke dB schaal. Normaal gesproken komt het 0dB nivo overeen met 0,775 mV.
Wat voor merk en type recorder is het?
Douwe
De waarde die je aangeeft is de spanning die hoort bij een vermogen van een milliwatt over 600 Ohm. Dat levert een spanning op van 0,775 volt. De waarde hoort dus opgeschreven te worden als 0 dBm. Dit stamt uit de buizentechniek, toen zowel in als uitgangen vrij hoogohmig waren. Uitgangen en ingangen werden gedimensioneerd voor 600 Ohm. In de huidige halfgeleidertechniek zijn (audio-)uitgangen meestal zeer laag Ohmig (soms minder dan 10 Ohm) en uitgangen tamelijk hoog, meestal meer dan 10 KOhm. Daarom wordt 0dB tegenwoordig gerelateerd aan een volt, de zgn dBV, zonder rekening te houden met de impedantie.
Uitgang meten in Millivolt
door Bapaktua , Haarlem, 02-10-2017, 08:25 (2628 dagen geleden) @ Marbel
Gewijzigd door Bapaktua, 02-10-2017, 08:30
Over 600 Ohm is 0 dB 0,667 Volt, dus 667 mVolt.
Amerikaanse schrijfwijze 0.667 Volt
Type foutje in de documentatie??
ruud
Uitgang meten in Millivolt
door douwebakker , Vledder, 02-10-2017, 08:36 (2628 dagen geleden) @ Bapaktua
Ik denk dat het geen schrijffout is. Soundman2 heeft het goed uitgelegt. 0,775V in 600ohm geeft precies 1mW.
Uitgang meten in Millivolt
door Bapaktua , Haarlem, 02-10-2017, 08:43 (2628 dagen geleden) @ douwebakker
Gewijzigd door Bapaktua, 02-10-2017, 08:46
Dat klopt Douwe.
Mijn reactie is op de tekst in het eerste getoonde bericht:
"Voor het kalibreren van een bandrecorder
moet ik de uitgangsspanning in ac meten,
deze moet 0 dB dus 0.702 mV meten."
Dus , of het is dus 702 mV of het is 0.702 Volt.
ruud
Uitgang meten in Millivolt
door Marbel , Hoorn N-H, 02-10-2017, 13:30 (2628 dagen geleden) @ Bapaktua
Fout van mij, er had moeten staan: 0,775V
excuses ..
