22AH305 Phono "chip" gezocht

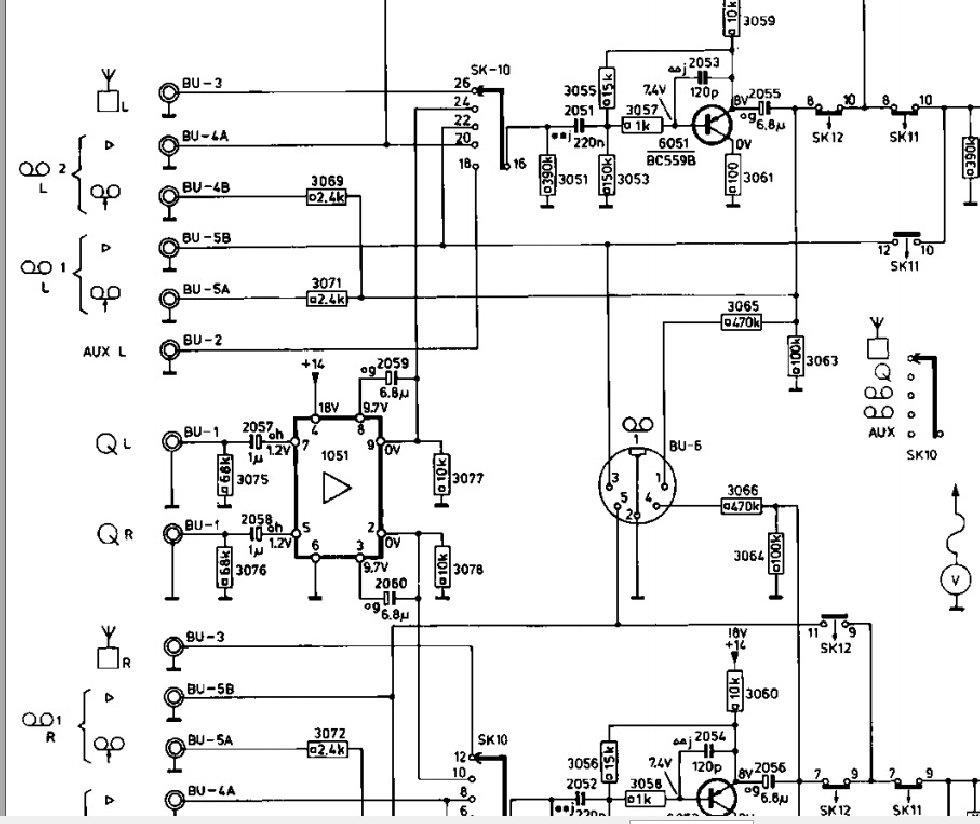

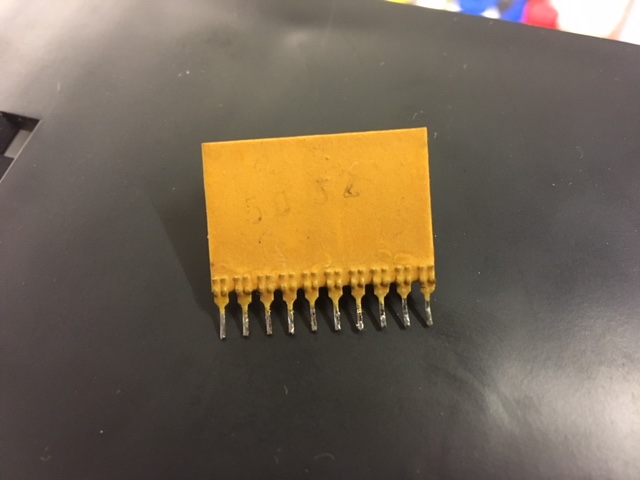

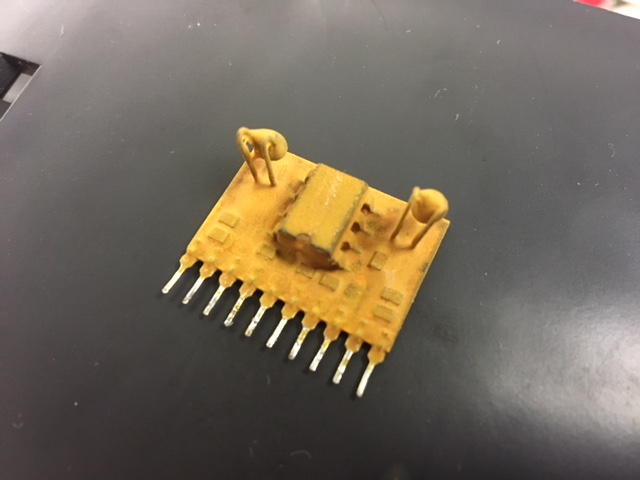

Ik heb mijn oude Philips versterker 22AH305 van zolder gehaald om mijn DUAL platenspeler op te testen. De nieuwe versterkers hebben geen echte Phono ingang meer. Helaas blijkt alles te werken, behalve de phono ingang. Ik heb even gemeten met mijn scoop en ben tot de conclusie gekomen dat de ingang versterker defect is. Deze wordt verzorgd door een 1051 van philips (zie schema) nadat ik deze heb losgehaald blijkt er een volledige voorversterker op deze "chip" te zitten opgebouwd rond een NE542n.
ik heb geprobeerd de pootjes van de NE542 los te knippen en dat is gelukt, maar de prinssporen bestaan waarschijnlijk uit opgedampte zink/tin zodat ik een nieuw IC voetje waarschijnlijk niet goed gesoldeerd krijg .

Weet iemand hoe het oorspronkelijke schema er uit ziet?, of heeft mogelijk een vervangende "chip" ?

[image]
[image]
[image]

Reageer op dit bericht

2817 keer gelezen

Schoonkrabben en solderen kan waarschijnlijk succesvol zijn, ik denk dat het origineel ook gewoon gesoldeerd zat. Let op dat het substraat waarschijnlijk aluminiumoxide is dus de warmte als een gek afvoert (gebruik een hotplate o.i.d.).

Losknippen heeft als voordeel dat je mogelijk het IC-voetje aan de stompjes vast kunt solderen.

Reageer op dit bericht

2611 keer gelezen

Ik heb inmiddels een voetje kunnen solderen (weet nog niet of het goed is) en ik heb nog ergens een NE542n op het net kunnen vinden . mijn lokale electronica boer zegt dat deze NE542 niet meer te krijgen is... dus vingers crossed

Reageer op dit bericht

2568 keer gelezen

Ik heb inmiddels een voetje kunnen solderen (weet nog niet of het goed is) en ik heb nog ergens een NE542n op het net kunnen vinden . mijn lokale electronica boer zegt dat deze NE542 niet meer te krijgen is... dus vingers crossed

Met een NE5532, op een stukje gaatjesprint, is het karwei gauw geklaard denk ik.
Schema's met dat ic zijn wel te vinden op het www.
https://www.onsemi.com/pub/Collateral/AND8177-D.PDF

https://www.circuitsonline.net/schakelingen/124/audio/riaa-phono-voorversterker.html

http://circuitswiring.com/riaa-stereo-preamplifier-classic-version-based-on-ne5532/

De LM387 zou ook nog kunnen, die is pin compatibel met de NE542 (misschien minder lownoise)
Hier is er nog een beschikbaar
http://www.astelectronica.nl/AstCatalog/Detail.php?Article=140800&name=LM387N&SiteLanguag...

Reageer op dit bericht

2579 keer gelezen

Vandaag het schema eens doorgenomen om te kijken of er wat verbeteringen door te voeren zijn..
Voedingsdraden zijn relatief dun, zouden door dikker kunnen worden vervangen?
Elco's in voeding vervangen? (voeding zakt in elkaar bij luidere volumes, gemeten met scoop)
en toen viel mijn oog op de transistoren...... deze zouden BD137/138 en BD313/314 moeten zijn, maar ik heb er TE1300, TE1569, TE1300 en TE1299 in zitten........ iemand een idee?
Is het "wijs" om de TE's weer terug te vervangen voor BD's?
http://www.philipsradios.nl/forum/images/uploaded/2017110217234559fb46914c881.jpg

Reageer op dit bericht

2550 keer gelezen

Denk je dat de voeding niet in elkaar zakt met grotere elkos?
Uiteindelijk komt het toch uit de trafo.
Ik zou er niets aan doen het is dc gekoppeld en nu werkt het na ombouw is het maar de vraag.
Als je perse wat wil doen zou je het opstaande printje kunnen demonteren en kritisch naar alle solderingen kijken op dat printje.

Reageer op dit bericht

2492 keer gelezen

m.b.t. de Elco's vervangen bedoel ik meer dat ze na zon 35 jaar wel wat "op" zijn en niet goed meer de lading kunnen vasthouden...

Reageer op dit bericht

2515 keer gelezen

Er zitten bij dit apparaat bijna geen elcos in de signaalweg. Als hij goed functioneerd vooral afblijven zou mijn advies zijn. Verder zou ik als koper liever een onaangeroerde kopen als een gercapte. Kijk als je problemen hebt die wijzen naar de condensators moet je wel maar ander niet doen.
De enige bekende problemen bij dit apparaat zijn bij sommige de zwarte pootjes op het kleine printje,die kun je gewoon schoonmaken. De 150 uf elko in de relais aansturing van de dc beveiliging en de solderingen op het kleine printje door de warmte

Reageer op dit bericht

2465 keer gelezen

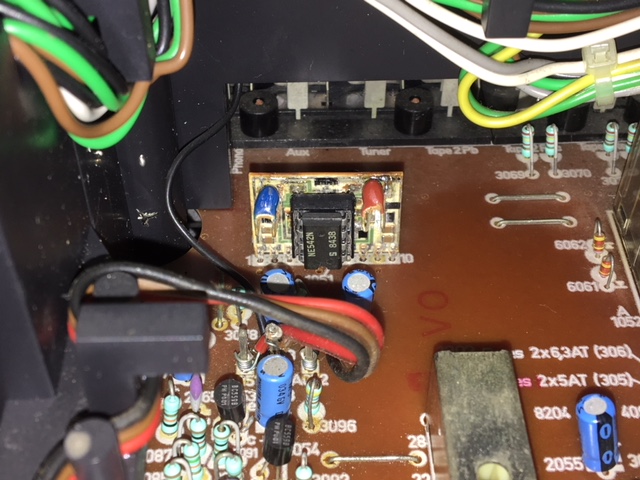

Vandaag een NE542N ontvangen en op de schoongemaakte print geplaatst. Ik had al een voetje gesoldeerd en alles nagemeten, en het resultaat is dat de Phono ingang het weer doet zoals hoort...... gelijk een paar Albums beluisterd :-)

[image]

Reageer op dit bericht

2433 keer gelezen
