Registrerenluciferdoos radiotje (Toestel of techniek)
door johan van wijngaarden
, omgeving Raamsdonk, 15-08-2010, 12:18 (5216 dagen geleden)
hoi
wie is er technisch genoeg
en heeft er plezier in om voor mij deze radio te maken
http://pa3ang.nl/wp/archives/140
of vergelijkbaar model
uiteraard tegen vergoeding
ik vind het een schitterend ding
zo simpel , en toch effectief
mvg johan
luciferdoos radiotje
door Willem.H.N. , Enschede, 15-08-2010, 15:20 (5216 dagen geleden) @ johan van wijngaarden
hoi
wie is er technisch genoeg
en heeft er plezier in om voor mij deze radio te makenhttp://pa3ang.nl/wp/archives/140
of vergelijkbaar modeluiteraard tegen vergoeding
ik vind het een schitterend ding
zo simpel , en toch effectiefmvg johan
Johan het is simpel om zoiets te bouwen maar bedenk wel dat mogelijk
de ZN misschien niet meer leverbaar is , zo ja dan nog zoeken naar de antennespoel en afstemkondensator.
Moet het via oortelefoon of luidsprekertje dan wordt het een iets groter
luciferdoosje en zoeken naar luidsprekertje van 100 ohm.
Dan heb je nog alleen ontvangst op AM en wat momenteel bijna voor een paar
euro tekoop is is FM in mini uitvoering met veel meer ontvangst wat ook
eventueel in een lucifer doosje kan , dus het overwegen waard waar voor te kiezen.
De AM zou zeker wat euro's meer gaan kosten maar zal er geen probleem mee hebben om zoiets voor je te maken mocht je daar toch voor kiezen.
grt. willem.
luciferdoos radiotje
door johan van wijngaarden , omgeving Raamsdonk, 15-08-2010, 17:24 (5216 dagen geleden) @ Willem.H.N.
hoi
wie is er technisch genoeg
en heeft er plezier in om voor mij deze radio te makenhttp://pa3ang.nl/wp/archives/140
of vergelijkbaar modeluiteraard tegen vergoeding
ik vind het een schitterend ding
zo simpel , en toch effectiefmvg johan
Johan het is simpel om zoiets te bouwen maar bedenk wel dat mogelijk
de ZN misschien niet meer leverbaar is , zo ja dan nog zoeken naar de antennespoel en afstemkondensator.
Moet het via oortelefoon of luidsprekertje dan wordt het een iets groter
luciferdoosje en zoeken naar luidsprekertje van 100 ohm.
Dan heb je nog alleen ontvangst op AM en wat momenteel bijna voor een paar
euro tekoop is is FM in mini uitvoering met veel meer ontvangst wat ook
eventueel in een lucifer doosje kan , dus het overwegen waard waar voor te kiezen.
De AM zou zeker wat euro's meer gaan kosten maar zal er geen probleem mee hebben om zoiets voor je te maken mocht je daar toch voor kiezen.
grt. willem.
hoi willem
het mooist vind ik het met een oortelefoontje
zoals bij het origineel
ik stuur je een mailtje over wat dan de kosten ongeveer zouden zijn
misschien is het dan ook nog een overweging om er een fm radio,tje bij te nemen
mvg johan
luciferdoos radiotje
door petrus bitbyter , Rotterdam, 15-08-2010, 23:43 (5216 dagen geleden) @ Willem.H.N.
De ZN414 is al lang uit productie maar er zijn nog wel vervangers te vinden. Maar dan nog. Wil je er een kopen, dan kost de chip misschien twee euro en zijn de verzendkosten 10 euro of meer. Naar afstem C zal je ook moeten zoeken. Die ervaring deed ik kortgeleden op toen er vraag was naar een eenvoudig radio ontwerpje voor een hobbyclub. (Als je een goed adres vindt, laat het me weten.) Een passende spoel zal je zelf moeten maken.
Een jaar of zo geleden zijn er nog een poosje Chinese bouwpakketjes te koop geweest. Op het ogenblik kan ik ze niet meer vinden of zijn ze uitverkocht.
Kortom, ik kan alleen maar bevestigen dat het vinden van de onderdelen de grootste klus is en nogal tijdrovend.
petrus bitbyter
luciferdoos radiotje
De luciferdoos radio is als bouwpakketje verkrijgbaar bij Van Dijken
http://www.vandijkenelektronica.nl/main.php?action=product&categories_id=0&products_id=972
Alleen nog een kristal oortelefoontje er bij.
luciferdoos radiotje
door Willem.H.N. , Enschede, 16-08-2010, 09:16 (5215 dagen geleden) @ Hugo Welther
De luciferdoos radio is als bouwpakketje verkrijgbaar bij Van Dijken
http://www.vandijkenelektronica.nl/main.php?action=product&categories_id=0&products_id=972Alleen nog een kristal oortelefoontje er bij.
Hugo , bedankt voor je bericht.
Zoals de schakeling van Johan laat zien staat er een dynamische oortelefoon vermeld , dat is toch een laag ohmige? vergissing?
grt. willem.
luciferdoos radiotje
Dynamisch lijkt mij inderdaad beter, of een weerstand parallel zetten aan het kristaltelefoontje.
Foutje van Van Dijken?
luciferdoos radiotje
Ik denk geen foutje van van Dijken.
Het IC kan alleen maar een X-tal oortelefoon uitsturen, voor een 32 Ohm dyn kop/oortelefoon is een extra torretje nodig, BC 548.
Kijk eens naar de datasheet van het IC http://www.datasheetcatalog.org/datasheet/RECTRON/MK484.pdf
Hier ook een schema, en een print ontwerp.
Je kan m ook maken voor de kristal, dan gewoon de tor schakeling eraf knippen. Ik zou wel de koppel C van 0,1 uF laten zitten, ik geloof niet dat die kristalletjes van gelijkspanning houden.
Je zou de onderdelen bij van Dijke kunnen bestellen, voor 4,50 is er weinig buil te vallen. Levert de afstem C op en de ferrietantenne, en IC natuurlijk.
De var-C betaat uit 2 C's, kun je nog een beetje experimenten, met par en serie zetten.
Als je de ferrietstaaf kan tappen moet je ook SW kunnen ontvangen.
Het enige dat ontbreekt is een volume regeling..........
luciferdoos radiotje
door petrus bitbyter , Rotterdam, 18-08-2010, 11:02 (5213 dagen geleden) @ ruud
Je kan m ook maken voor de kristal, dan gewoon de tor schakeling eraf knippen. Ik zou wel de koppel C van 0,1 uF laten zitten, ik geloof niet dat die kristalletjes van gelijkspanning houden.
Die kristaloortelefoontjes werden jaren geleden al zonder koppelcondesator gebruikt in "Pionier" en "Step by step" bouwdoosjes. Niet nodig dus.
Als je de transistorversterker in combinatie met een kristaloortelefoontje wil gebruiken, moet je een 33R weerstand er parallel aan zetten. Anders krijgt de transistor geen collectorspanning. Zie die weerstand wel zo te monteren dat hij uitgeschakeld wordt als het telefoontje eruit gaat. Kan flink schelen in de levensduur van de baterij.
petrus bitbyter
luciferdoos radiotje
door johan van wijngaarden , omgeving Raamsdonk, 16-08-2010, 17:14 (5215 dagen geleden) @ Hugo Welther
De luciferdoos radio is als bouwpakketje verkrijgbaar bij Van Dijken
http://www.vandijkenelektronica.nl/main.php?action=product&categories_id=0&products_id=972Alleen nog een kristal oortelefoontje er bij.
hoi hugo
bedankt ook van mijn zijde oor de tip
mvg johan van wijngaarden
luciferdoos radiotje
door Arjan Havelaar , 16-08-2010, 18:57 (5215 dagen geleden) @ petrus bitbyter
Hallo Piet,
Een variabele condensator kun je hier kopen:
http://cgi.ebay.nl/AM-FM-Tuning-Capacitor-variable-for-the-ZN414-radio-IC-/280334927265?pt=UK_BOI...
Met vriendelijke groet,
Arjan
luciferdoos radiotje
door Willem.H.N. , Enschede, 16-08-2010, 19:14 (5215 dagen geleden) @ Arjan Havelaar
Gewijzigd door Willem.H.N., 16-08-2010, 19:23
AfstemC'tje, o.a. voor AM-Radiootjes; type Poly Varicon 165 + 65 pF
€ 2.00
Zie bijdrage van Hugo.
luciferdoos radiotje
Kun je beter het hele bouwpakketje kopen, krijg je er ook het IC en de ferrietantenne bij, voor 4,50.........
luciferdoos radiotje
door Willem.H.N. , Enschede, 17-08-2010, 19:16 (5214 dagen geleden) @ ruud
Ruud,bouwpakketjes zijn al onderweg.
luciferdoos radiootje
door Paul Brouwer , Haarlem, 17-08-2010, 23:23 (5214 dagen geleden) @ johan van wijngaarden
Uit mijn jeugd kan ik mij nog een schakeling van een simpele kristalontvanger herinneren die uit een diode, weerstand, antennespoel (a-la pionier II) en varco bestond.
Ik heb het vroeger ook eens met wat slooponderdelen gebouwd en de uitgang op de PU-ingang van een radio aangesloten. Het werkte ook nog.
Wat de waarde van de weerstand was weet ik niet meer. De antennespoel was 45 windingen met een tab na 15 windingen. De varco was 500pF. Het geheel stond in een "kringetje". Dat is wat ik mij nog van dit ontvangertje kan herinneren.
Groeten,
Paul
--
![[image]](http://www.philipsradios.nl/208U.jpg)
luciferdoos radiootje
Als ik mij goed herinner zou de diode een germanium type moeten zijn OA95 of dergelijke. En natuurlijk een lange antennedraad en de massa bij voorkeur aan de radiator of waterleiding.
Mvg,
Joost
luciferdoos radiootje
door Paul Brouwer , Haarlem, 18-08-2010, 23:51 (5213 dagen geleden) @ Joost Schotte
Hallo Joost,
Klopt. Ik meen vroeger een OA79 gebruikt te hebben die ook in de Pionier I en II zat.
In feite was het een hele simpele uitvoering van de Pionier I.
Groet,
Paul
--
luciferdoos radiotje
door doktordirk , Noordbeemster, 12-09-2010, 12:58 (5188 dagen geleden) @ johan van wijngaarden
Hallo Johan

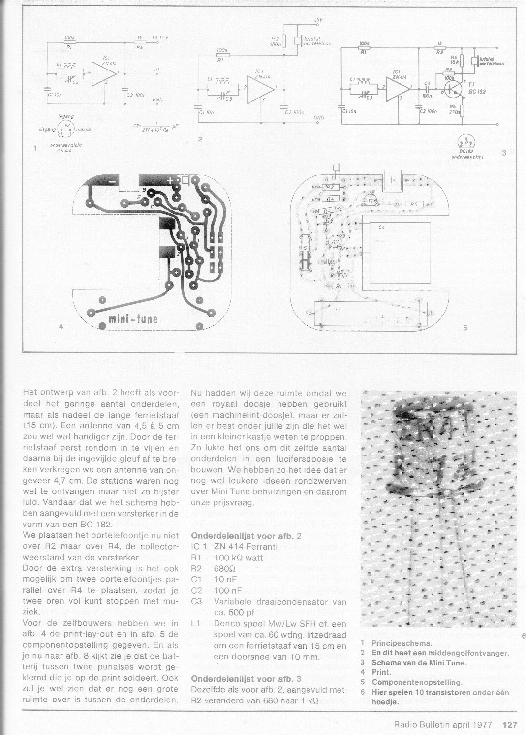

Ik weet het, ik ben een beetje laat met reageren, maar volgens mij was het Radio Bulletin van April 1977 met een wedstrijd voor het kleinste/creatiefste model.
Het ontwerp heette mini-tune.
grt. Dirk
![[image]](images/uploaded/201009121457544c8cce5213ab8.jpg)
