Philips Recorder N 4308 . (Toestel of techniek)

door vanderwaal @, Ridderkerk, 02-12-2017, 22:29 (2567 dagen geleden)

Goedenavond ,ik ben bezig een Philips bandrecorder de N 4308 te repareren .Naast de problemen met de vergane snaren smurrie , zijn er toch enkele verschillen met een andere N 4308 die ik heb gehad . Deze uitvoering heeft 2 ls Din. chassisdelen .Op het type plaatje staat :N4308/90. Het getal 90 is met een pen geschreven ,er stond /50 ,maar deze 50 is doorgestreept .
Ook loopt er een 2 polige afgeschermde kabel van de schuifschakelaar (die achterop zit)naar de printplaat . Zou dit een late modificatie zijn geweest ?
Het serienummer is :2785607. Verder een sticker met AH 04 133 .
Wie weet hier over te vertellen en een schema van deze uitvoering .

Groet van Jan.v.d.Waal uit Ridderkerk.

Reageer op dit bericht
  5599 keer gelezen

Philips Recorder N 4308 .

door Evert de Keijzer @, Zutphen, 03-12-2017, 00:53 (2567 dagen geleden) @ vanderwaal

Philips Recorder N 4308 .

door Maurice ⌂ @, Dordrecht, 03-12-2017, 00:55 (2567 dagen geleden) @ vanderwaal

Jan,

Kijk eens even goed waar die schakelaar heen gaat?

In principe was dat schakelaartje (SCH 7) tbv impedantie aanpas externe luidspreker.
Er wordt dan wel of niet een 2,2 Ohm weerstandje in serie gezet met de externe luidspreker.

Mogelijk dat nu bv 2 LS's in serie gezet kunnen worden?
Heb nog geen specifiek aanpas blad gevonden deze N4308.
/50 of /90

Reageer op dit bericht
  5417 keer gelezen

Philips Recorder N4 308 .

door Maarten Bakker ⌂ @, Haarlem/Delft, 03-12-2017, 02:08 (2567 dagen geleden) @ vanderwaal
Gewijzigd door Maarten Bakker, 03-12-2017, 02:19

Als je een spatie gebruikt in het typenummer, moet die toch echt achter de 4 en niet achter de N ;) Geen idee trouwens waarom Philips dat deed, maar tot midden jaren '70 hoorde dat zo.

/50 en /90 zouden volgens de gangbare codering varianten moeten zijn. /50 is vaak een of andere variant op /00 maar dat is niet vast gedefinieerd. /90 is altijd een variant op een andere uitvoering met een lager uitvoeringsnummer, met grote kans inderdaad een latere variant. Mogelijk in dit geval een latere variant op /50.

AH04 133 betekent dat het de 4e revisie uit de fabriek in Hasselt van dat type is, 133 staat voor week 33 van 1971. Het ding is lang in productie geweest. Ik heb maar 1 exemplaar in m'n bestanden staan, een /00 uit 1969 ook uit Hasselt. Op de site van John Hupse staat een /82 uit 1976 (!) uit Wenen.

Als ik moest gokken dan is het verschil tussen /50 en /90 de schuifschakelaar, maar er is een wat kleinere kans dat het juist het verschil tussen /00 en /50 is. Ziet hij er "af fabriek" uit?

Reageer op dit bericht
  5346 keer gelezen

Philips Recorder N4 308 .

door Maurice ⌂ @, Dordrecht, 03-12-2017, 10:20 (2566 dagen geleden) @ Maarten Bakker
Gewijzigd door Maurice, 03-12-2017, 10:26

Heb nog geen Service Mededelingen kunnen vinden over die N4308.
"EDIT:::"
Nu zie ik het !!
Die /91 is de Koptelefoon uitgang gewijzigd in LS PLug!!
Zie ook manual school -> 2 luidsprekers in de zaal opgehangen,check.

Wel is het zo dat de verschillen kunnen zitten in de "Stereo" uitgang.
Met de EL3787 is dan Stereo Tape te beluisteren.
Voor scholen is dan tbv taallessen handig die gelijktijdige sporen.
Maar wat precies het verschil is kan ik niet ontdekken
daar de gewone N4308 ook deze heeft.
Hoewel niet alle N4308 die uit gang hebben.

Ook de koptelefoon uitgang is niet altijd aanwezig.
Je zou verwachten dergelijke ontberingen op de N4307 - dat is de kale 4308.

GebruiksManuals vind je hier:

Deze vond ik op internet als N4 308S - de School variant N4 3080/91 (ook aangepast)
Hoewel de -S versie gewoon een standaard productie toestel is
en zo op de markt is gebracht.
[image]

[image][image]

Hier een N 4308/80 (let op naar de 4 staat :-) )
[image]

[image]

N4308S - Extra luidsprekers.
Dan is het plaatje aansluitingen in de Gebruikshandleiding foutief
daar staat nog de 5pin koptelefoon stekker getekend:
[image]

Reageer op dit bericht
  5515 keer gelezen

Philips Recorder N4 308 .

door vanderwaal @, Ridderkerk, 03-12-2017, 12:37 (2566 dagen geleden) @ Maurice

Goedemiddag allemaal ,het wordt nu duidelijk dat er verschillende uitvoeringen zijn geweest. Met name het zoeken met het type nummer is een instinker. Op de foto,s van Maurice is het extra LS chassisdeel zonder omschakelcontact .Bij mijn recorder zit wel een chassisdeel met een omschakelcontact. Ik ga eerst verder met het mechanische deel gangbaar te maken . Als ik het electronischedeel ga doen ,zal ik de 2-polige afgeschermde kabel gaan uitzoeken .

Voorlopig allemaal bedankt voor het meedenken .
Groet van Jan.v.d.Waal uit Ridderkerk.

Reageer op dit bericht
  5349 keer gelezen

Philips Recorder N4 308 .

door Maarten Bakker ⌂ @, Haarlem/Delft, 03-12-2017, 13:08 (2566 dagen geleden) @ Maurice

/80 lijkt een cosmetische variant. Handgeschreven aanpassing klopt misschien wel met iets dat niet veel voorkwam zoals een luidsprekerbus. De plaatsing van de spatie is toch een vrij nauwkeurige indicatie voor datum en/of fabriek, in 1975 was de spatie dus veranderd, klopt denk ik ook wel met videorecorders.

Reageer op dit bericht
  5355 keer gelezen

Philips Recorder N4 308 .

door Maurice ⌂ @, Dordrecht, 03-12-2017, 15:13 (2566 dagen geleden) @ Maarten Bakker

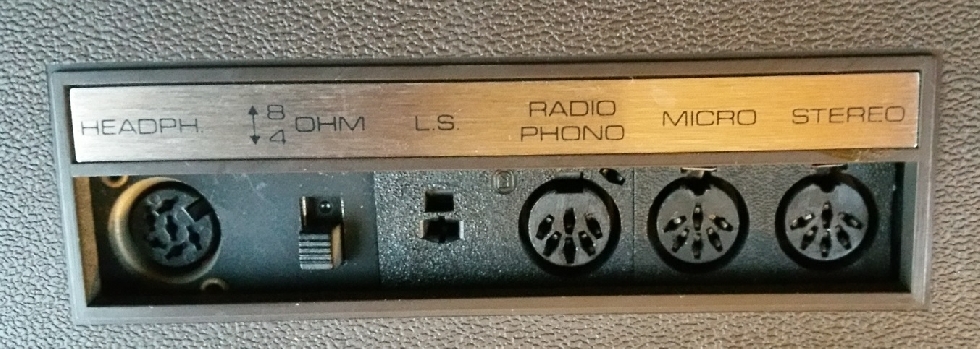

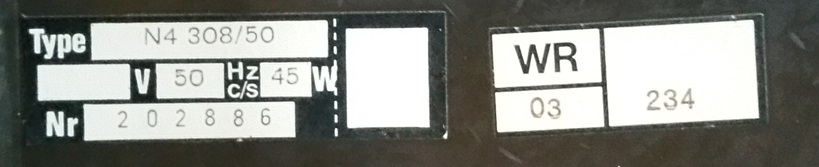

Maarten, Heb net even gekeken en ik heb onlangs een N4 308/50geregeld.
Gewoon de bekende standaard uitvoering.

-Heb er nog 1 al 30jr maar die staat ver weg. geen serie/type bekend.

[image]

[image]
