Dankzij het juiste schema was de vinger als snel op de zere plek gelegd.

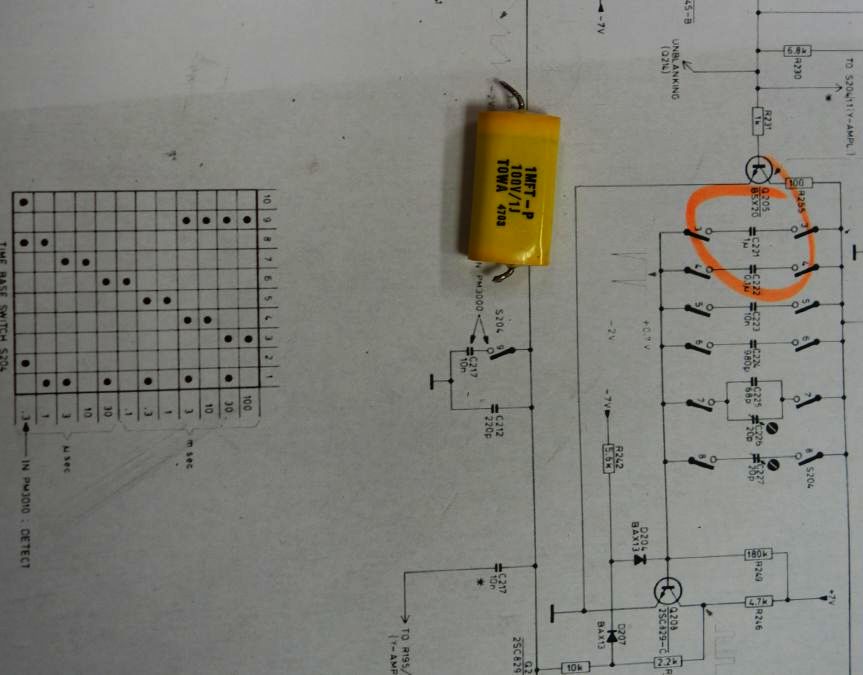

De twee laagste bereiken van de tijdbasis werkten niet en in het schema was te zien dat de enige gemeenschappelijke componenten welke dan gebruikt worden C221 en schakelaar S3 zijn. Met een vergrootglas was te zien dat de schakelaar niet beschadigd was. Omdat C221 achter de tijdbasisschakelaar zit moest deze eerst los genomen worden alvorens C221 los geknipt / gesoldeerd kon worden. Op de ohmmeter bleek deze condensator een flinke lekweerstand te hebben; bingo!

Het was even zoeken maar ik vond nog een geschikte vervanger voor deze folie-condensator die 1uF moest zijn.

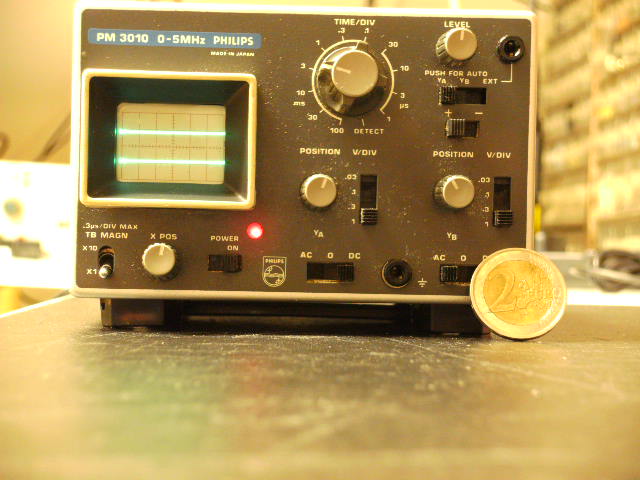

Na montage en terugplaatsen van de carrousel bleek het scoopje uit 1973 weer fantastisch te werken.

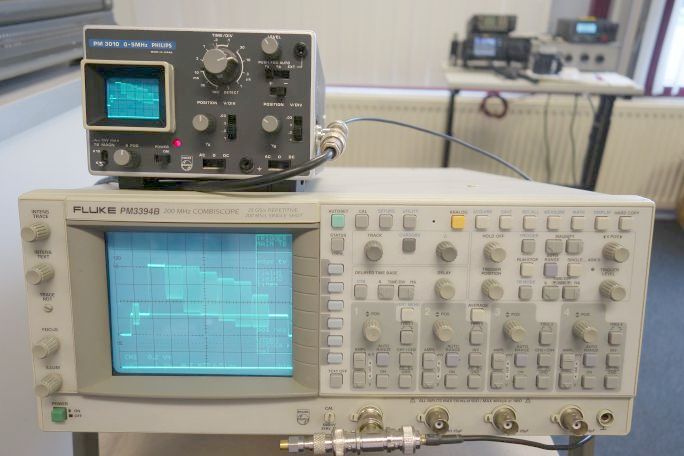

Op bovenstaande foto is een kleuren videosignaal zichtbaar gemaakt waarvan ook de color-burst op 4,3 MHz goed wordt weergegeven. Dit past bij de opgave van Philips dat de -3dB bandbreedte 5 MHz is.

Het bijzondere aan de PM3010, maar natuurlijk ook de PM3000 die enkelstraals is, is dat deze werken zoals een scope dat moet doen. Een gekalibreerd instrument met een juiste weergave van de aangelegde spanningen en signalen. De triggering van deze scopes werkt fantastisch zonder gepruts om het beeld stil te laten staan.

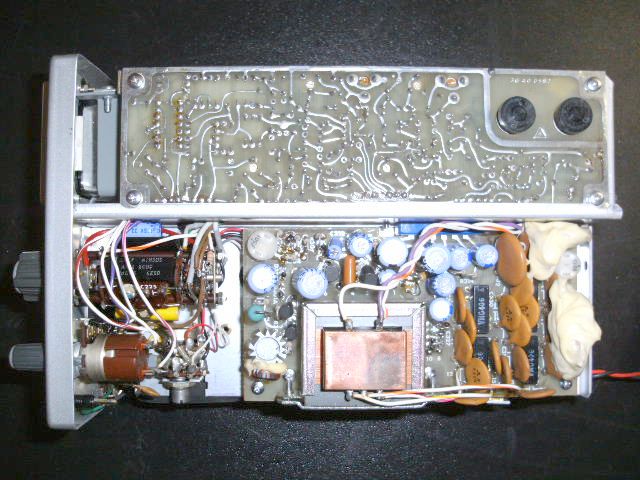

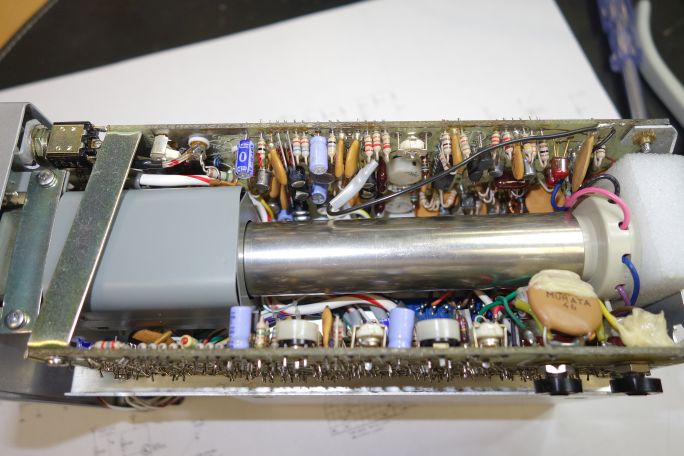

Voor de liefhebbers nog wat foto's van het interieur(tje).

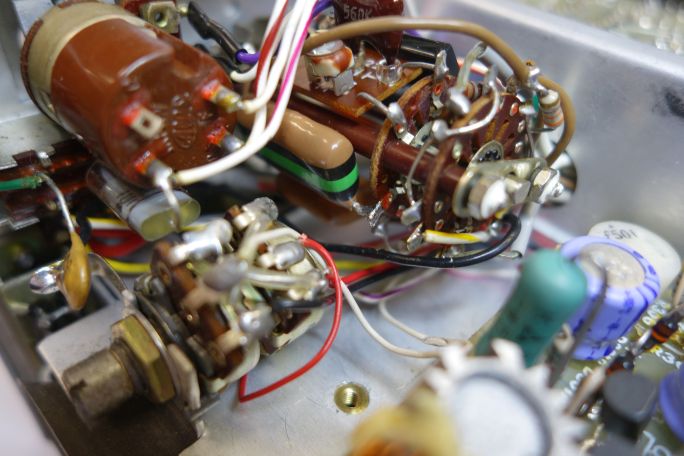

Op bovenstaande foto is nog de originele condensator C221 aanwezig.

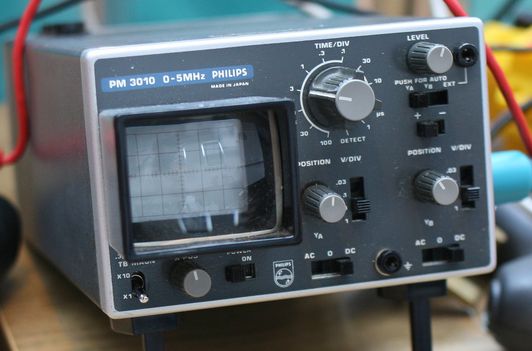

Van mijn PM3010 mist de opzet-lens. Het nadeel van zo's miniatuur scope is dat ook het beeld erg klein is en dat hadden ze bij Philips opgelost met een opzet-lens. Hier een foto die ik van internet heb geplukt van een 3010 met deze lens.

Ik ben benieuwd of iemand mij hier aan kan helpen.
Het zal niet zijn dat ik dit scoopje dagelijks zal gebruiken maar het is toch leuk om het scoopje compleet te hebben.

Groeten
Henk
PE0SSB
