Dan schroef ik hem open. Wie weet.

Laat even weten hoe het afloopt.

--
Groeten van Fons

"Het leven van een elektronicus gaat niet over rozen."

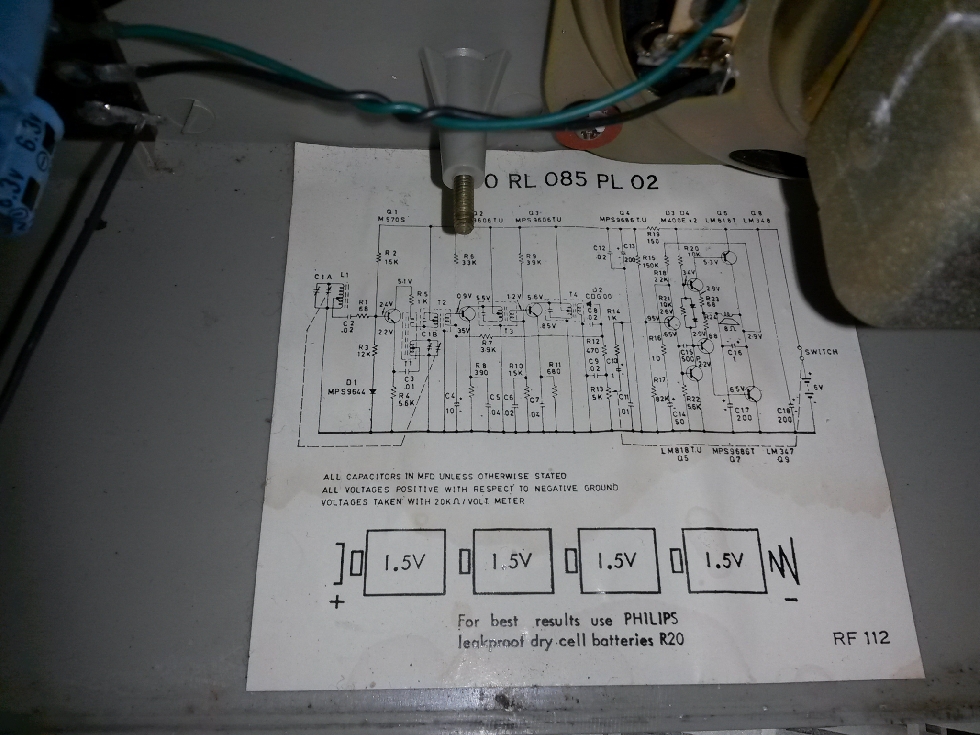

Als ik me goed herinner, zit dat er ingeplakt.

Inderdaad dat klopt, het schema is in de kast geplakt.

Hoogst modern, een eindtrap in brugschakeling. Wordt tegenwoordig heel vaak toegepast bij professionele krachtversterkers. De benodigde voedingsspanningen kunnen daarbij lager blijven. Het verschil is, dat men tegenwoordig een zgn "grounded bridge" toepast. Het middelpunt van de voeding, ligt dan niet rechtstreeks aan aarde, maar maar via een evengrote eindversterker, die in tegenfase wordt aangestuurd. In principe levert dat een dubbele uitgangsspanning op en een viervoudig uitgangsvermogen, zonder dat de DC voedingsspanning moet worden verdubbeld.
Even een berekeningetje.
Een versterker die 1400 watt levert aan 4 Ohm geeft een uitgangsspanning van ca 75 Volt. Daarvoor is een DC spanning nodig die zowat het drievoudige is (en ongestabiliseerd, nog hoger), dus minstens 225Volt. Vermogenstransistoren die grote stromen bij dergelijk hoge spanningen kunnen voeren zijn best kostbaar. De grounded bridge heeft maar de helft van de voedingsspanning nodig en er kunnen dus transistoren toegepast worden met een kleinere doorslagspanning. Ook de dissipatie is een stuk kleiner. Die dissipatie wordt nog eens verkleind door de hoge spanning alleen aan te bieden als dat nodig is. FDraait de versterker op een laag pitje, dan is de voedingsspanning ook een stuk kleiner.

En als je nu daar eens even een mooie foto van maakt.

Deze stuurt naar het mail adres op deze site:
Stuur ze naar schema@nvhr.nl

Dan kan dat voor een ieder beschikbaar worden gesteld.

Ook jij vind het fijn als er schema';s te vinden zijn.
Hier kun je dus aan bijdragen.
