RegistrerenLijntrafo tester (Toestel of techniek)
door Erik
, 29-12-2017, 13:38 (2540 dagen geleden)
Ik heb van de vrije dagen gebruik gemaakt om een leuk testertje te bouwen.
Het is een ring-tester voor lijntrafo`s
Het werkt door een puls is de primaire spoel te sturen, en vervolgens te kijken hoeveel pulsen de spoel terug geeft (uitslingeren van de spoel)
Het testertje geeft een goede indicatie of er kortgesloten windingen zijn.
Hoewel het niet 100% van alle voorkomende lijntrafo fouten kan detecteren, werkt het prima en is snel te gebruiken.
![[image]](images/uploaded/201712291433265a464426d9adf.jpg)
![[image]](images/uploaded/201712291433535a4644419e657.jpg)
Het testen van de trafo in een 17TX291a, deze trafo is goed
![[image]](images/uploaded/201712291434355a46446bf1dcb.jpg)
Het orginele ontwerp van deze tester staat hier
http://www.flippers.com/pdfs/k7205.pdf
Lijntrafo tester
door Roland Huisman , Zwolle, 29-12-2017, 14:35 (2540 dagen geleden) @ Erik
Leuk gedaan. Misschien een leuk idee om ook het schema even te posten?
Vroeger had Elektuur volgens mij ook van dit soort projectjes.
Lijntrafo tester
door Goldline , Oranjedorp, 29-12-2017, 16:21 (2540 dagen geleden) @ Roland Huisman
zie PDF onder zijn foto, leuke schakeling !
--
Cees PA1DBA
Lijntrafo tester
door Roland Huisman , Zwolle, 29-12-2017, 17:19 (2540 dagen geleden) @ Goldline
zie PDF onder zijn foto, leuke schakeling !
ah ja dank, overheen gekeken
Het artikel komt mij bekent voor. Volgens mij heb ik in
het verleden nog zitten dubben om het ook te bouwen.
Lijntrafo tester
door RenéDaemen , Zaanstreek, 29-12-2017, 14:46 (2540 dagen geleden) @ Erik
Misschien eens handig om een youtube filmpje van te maken
De werking en het aansluiten
De foto in je tv is net even te donker omdat te bekijken.
Kan ik zelf ook eens de trafo testen aan die oude toestellen
Als eerste voor ik aan de opstart faze begin
Eerst lijntrafo controle
Dan beeldbuis testen of hij goed is
Dan booster c vervangen
Zijn twee niet goed lijntrafo en beeldbuis
Dan kun je of kijken naar andere lijntrafo of beeldbuis
Of als donor voor andere onderdelen
Lijntrafo tester
door Erik , 29-12-2017, 16:20 (2540 dagen geleden) @ RenéDaemen
Een filmpje is wel een idee.
Ik ben nu nog even bezig met de behuizing, maar daarna kan ik wel eens wat filmen.
Het aansluiten is overigens bij een buizen-TV heel simpel, de + draad op de top van de PL36 en de - draad op de top van de booster-diode (PY88). dan heb je de primaire wikkeling van de trafo te pakken
De buizen hoeven er ook niet uit (had ik bij de eerste testjes wel gedaan)
Het schema staat trouwens in de pdf van de link, voor de liefhebbers heb ik de print-layout ook in .doc bestand, kan dan zo uitgeprint worden
Lijntrafo tester
door franc , Loosbroek, 30-12-2017, 06:22 (2540 dagen geleden) @ Erik
Dag Erik,
Zeker handige schakeling, wellicht ook inzetbaar voor LF trafo's.
Bedankt voor het delen ervan.
Groet Frank
Lijntrafo tester
door Maurice
, Dordrecht, 30-12-2017, 11:44 (2539 dagen geleden) @ Erik

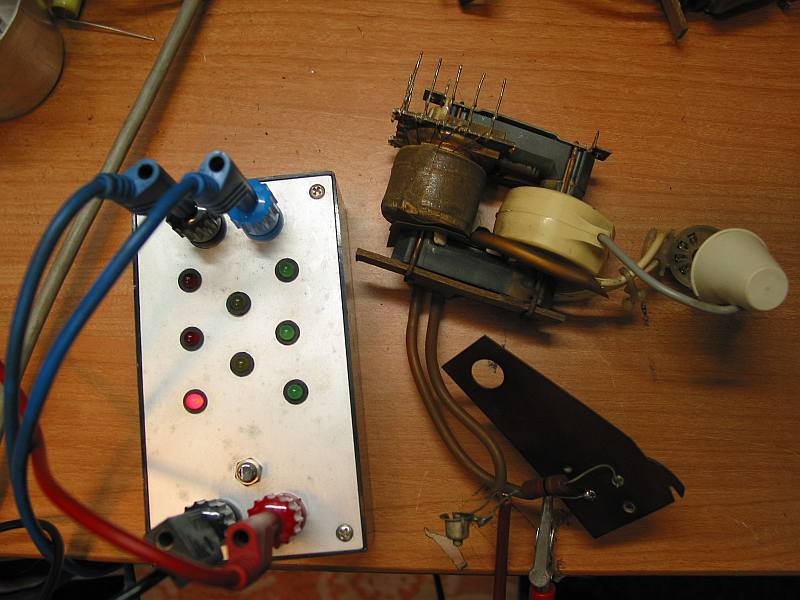

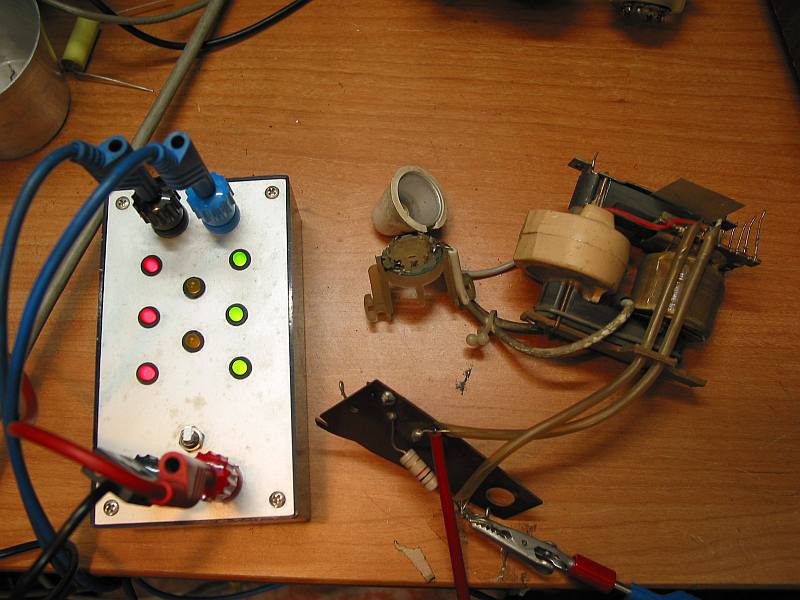

Nu nog een mooi kastje er om heen
Gebruik deze al jaren en werkt prima voor diverse doeleinde
waar pulstrafo's worden gebruikt.
![[image]](images/uploaded/201712301239475a477b03e44e6.jpg)
![[image]](images/uploaded/201712301240015a477b11429fd.jpg)
Lijntrafo tester
door Erik , 30-12-2017, 13:15 (2539 dagen geleden) @ Maurice
Gewijzigd door Erik, 30-12-2017, 13:18
Nu nog een mooi kastje er om heen
Dat heb ik vandaag afgerond, ik ben zeer tevreden over het resultaat.
Als eerbetoon aan de orginele ontwerper heb ik het logo van de orginele ontwerper ook op mijn uitvoering gezet (net echt
)
De behuizing (met battery-vakje) komt uit china voor een paar centen
Verbazend wat je tegenwoordig met een computer en kleurenprinter kunt knutselen
![[image]](images/uploaded/201712301415355a4791775e564.jpg)
Lijntrafo tester
door Maurice , Dordrecht, 30-12-2017, 20:58 (2539 dagen geleden) @ Erik
Complimenten.
Erg mooi geworden.
De reden dat ik er juist geen batterij
in gestopt heb is het mogelijk vergeten
en uitlopen.
Zo vaak gebruik ik ding ook weer niet.
Dus 2 pluggen is voeding.
Maar petje af keurig.
Lijntrafo tester
door Goldline , Oranjedorp, 04-01-2018, 17:58 (2534 dagen geleden) @ Erik
Erik ,heb je de link naar die Chinees nog ?
--
Cees PA1DBA
Lijntrafo tester
door Erik , 04-01-2018, 20:28 (2534 dagen geleden) @ Goldline
Gewijzigd door Erik, 04-01-2018, 20:29
De link voor de behuizing plaatsen lukt niet (is te lang).
Maar als je in ebay zoekt op:
1pc ABS Plastic Hand-Held Enclosure Case Box G500B(BC) 90x145x32mm w Battery Set
Dan vind je hem zo
![[image]](https://i.ebayimg.com/14/!Bk9TWsgB2k~$(KGrHqYOKiwEtlsD2h2cBLZsRZNn!!~~_35.JPG?set_id=880000500F)
![[image]](http://i.ebayimg.com/06/!Bk9TmCgB2k~$(KGrHqMOKkEEtlCvQbyQBLZsSvsPmQ~~_1.JPG?set_id=880000500F)
Lijntrafo tester
door Goldline , Oranjedorp, 05-01-2018, 15:18 (2533 dagen geleden) @ Erik
Bedankt Erik
--
Cees PA1DBA
Lijntrafo tester
door Ben , Waddinxveen, 30-12-2017, 12:18 (2539 dagen geleden) @ Erik
Dag Erik, je schrijft "Het testen van de trafo in een 17TX291a, deze trafo is goed".
Maar ik zie op de foto duidelijk rode ledjes branden en dat betekend volgens de omschrijving dat de trafo slecht is.?
Klopt dat nu of zie/lees ik het verkeerd.
Groet, Ben
Lijntrafo tester
door HM , Hilversum, 30-12-2017, 13:06 (2539 dagen geleden) @ Ben
Als het schema bekijkt zie je dat de 4015 als teller tot 8 staat geschakeld.
Beide secties krijgen hun klok van de pulsjes en de data voor B komt van het hoogste bit van sectie A.
Als er nu 1 tot 3 rode led's gaan branden heb je dus hooguit 3 slingeringen, ervaring leert dan blijkbaar dat er te veel demping is.
Branden er meer led's kun je gaan denken dat de LOPT goed is.
et lijkt me een handig hulpmiddel, ga hem ook maar bouwen....
Lijntrafo tester
door Ben , Waddinxveen, 30-12-2017, 14:06 (2539 dagen geleden) @ HM
Dank, zo is het duidelijk.
De tester start met rode leds en branden er 1 of meerdere groene leds dan zou de spoel goed kunnen zijn.
Blijven er alleen rode leds branden dan is de spoel fout.
Groet, Ben
Lijntrafo tester
door Maurice , Dordrecht, 30-12-2017, 21:00 (2539 dagen geleden) @ Ben
Hoe meer hoe beter.
maar ze hoeven niet altijd alle te branden voor goed.
afhankelijk type pulstrafo wat je test.
Anders was een enkele rood groen voldoende geweest immers.
Lijntrafo tester
door ruudtx , Utrecht, 31-12-2017, 17:49 (2538 dagen geleden) @ Maurice
Daarnaast kan er sluiting in de schakeling aan de secundaire vd trafo zitten
