Kanalankiezer Philips K7, K70, K80

Hi allemaal,

ik zoek details over de kanalenkiezer die gebruikt werd in de Philips K7 t/m K80 kleuren-TV's. In feite waren er in deze tijd (eind 60-er jaren) twee parallelle tuner ontwkkelingen. In Duitsland werden de KD1 en KD2 ontwikkeld; twee aparte tuners die samen in 1 omhuizing kwamen. Deze tuners werden voornamelijk in de Duitse chassis D6N, E1 en K7N gebruikt, maar later toch ook in de Nederlandse K8 en K80. Het gaat mij NIET om deze tuners.

Het parallelle pad, Eindhovense modules, werden gebruikt in de genoemde K7, K70, KM1 (multi-norm, sommige K8 en K80 en zelfs de K9. Het probleem is dat dit de tijd was dat tuners niet meer in detail in de chassis service manual werden beschreven maar de componenten service boeken nog niet werden uitgegeven (voor zover ik weet).

Wat weet ik van deze kanalenkiezers?

de VHF en UHF tuners waren van verschillene grootte, dit is het voornaamste onderscheidende kenmerk! Dit in tegenstelling tot de VD1 en UD1 die in de KD1 en KD2 zaten, en de opvolgers U322 en V311 die even groot waren.
de VHF tuner gebruikte BF200-BF182-BF115 transistoren, de UHF BF182-BF181. Afstemming met varicaps.
in het begin hadden ze geen type-aanduiding, noch in de service manuals, noch op hun labels; alleen 12nc en productiecode. Later kom ik echter de namen V7 en U7 tegen, waarbij het me nog niet duidelijk is of dat 100% de zelfde tuners zijn.
service 12nc's van de VHF tuner o.a. 4822 210 400104, 113, 122 en 132
service 12nc's van de UHF tuner 0.a. 4822 210 50064, 66, 73 en 74

Wat zou ik graag hebben:

service documentatie of
circuit diagrammen

Kunnen jullie me verder helpen?

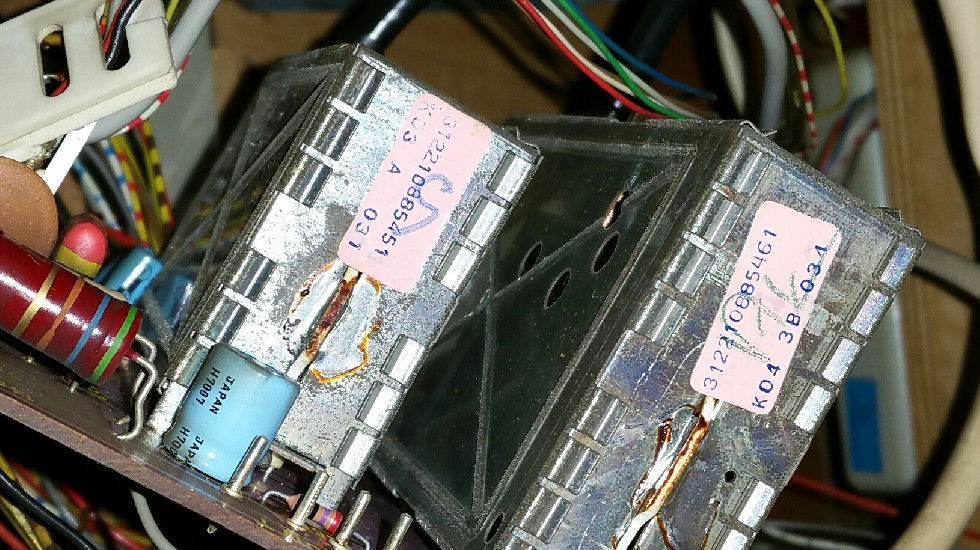

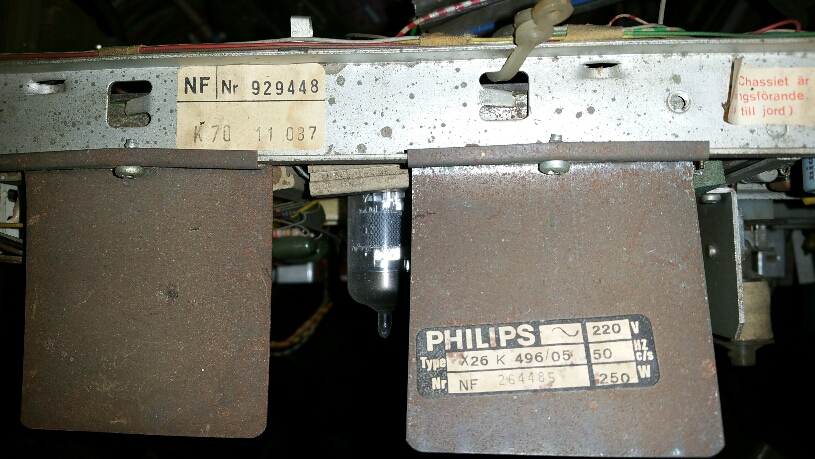

Ter ondersteuning hierbij een foto van de twee tuners in een K7-chassis, gekregen van Marcel's TV Museum.
[image]

Reageer op dit bericht

2874 keer gelezen

De X25K131 had 2 typen gemonteerd
Kanalenkiezer /38 U525 -4822 210 400087
Kanalenkiezer overig U525 -4822 210 40097
Dit zijn VHF/UHF tuners met 2x AF139 en AF239

De X19K140 U606 omschakelbaar met 2x AF139 en AF239 4822 210 40102.
Dit uit schema's, hiervan heb ik alle 3 wel de Tuner details.

Verder voor mij liggen
1:Tekst met stift er op K7
Module: A 3122 123 30900
Met alleen op de grote tuner het label: 3122 127 10351 V R 241
Aan deze tuners zit een COAX blok (ipv de losse stekker blok VHF/UHF)

Waar deze uit komen geen idee - Zal wel uit een Buizen KTV Philips komen.
2:Dan bovenzijde print een 8222 280 00074
onderzijde 3122 103 60700 3W812 61.5
grote tuner: 3122 127 11201 K02 3 112 zou dan K8 U1416 4822 210 40119
Kleine tuner: 3122 108 85451 K03 A 105 zou dan K8 U1417 4822 210 50064

3e bovenzijde print een 8222 280 00074
onderzijde 3122 103 60700 3W812 61.5
grote tuner: 3122 108 885461 PM00 106 zou dan K8 U1416 4822 210 40119
Kleine tuner: 3122 108 85451 PM02 106 zou dan K8 U1417 4822 210 50064

Gevonden code 3W812 61.5 zijn uit de K8

De K70 weer een tuner schema beschikbaar inderdaad staat daar V7 U7
Echter staat bij: Einzeilteile zu den Tunern V7 bzw U7 werden nicht geliefert.
Im Servicefall Muss die komplette Einheit U579 (V7) bzw U580 (U7) ausgetauscht werden.
V7 BF200 BF182 AF139
U7 BF180 BF181

Reageer op dit bericht

2753 keer gelezen

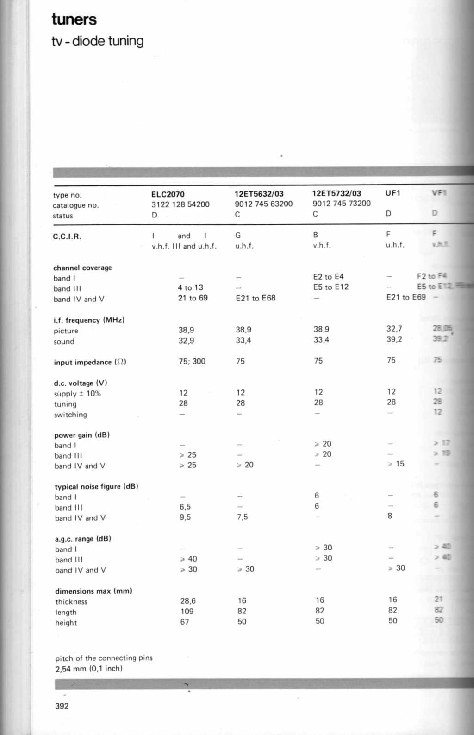

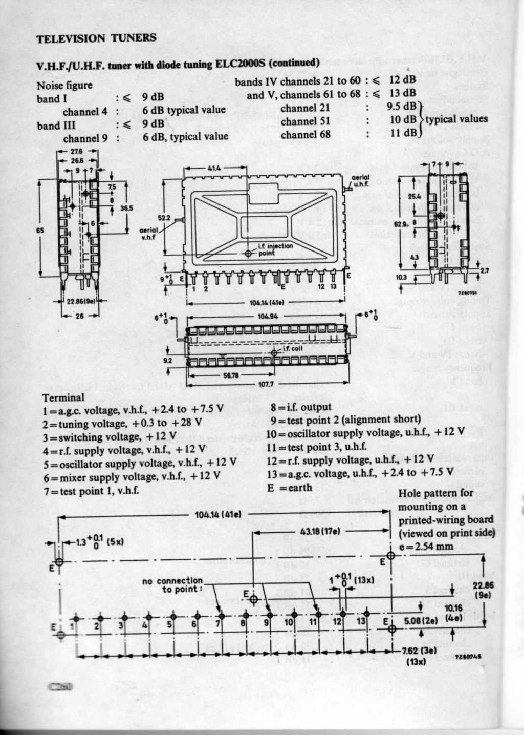

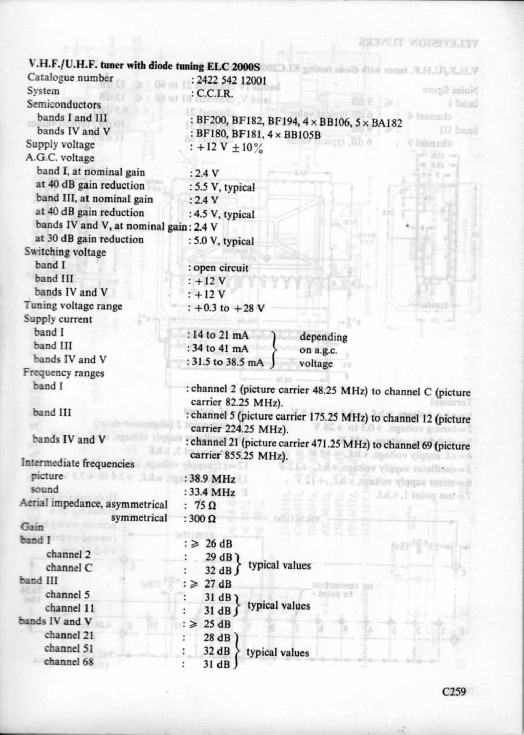

Philips service PocketBook 1972

[image] [image]

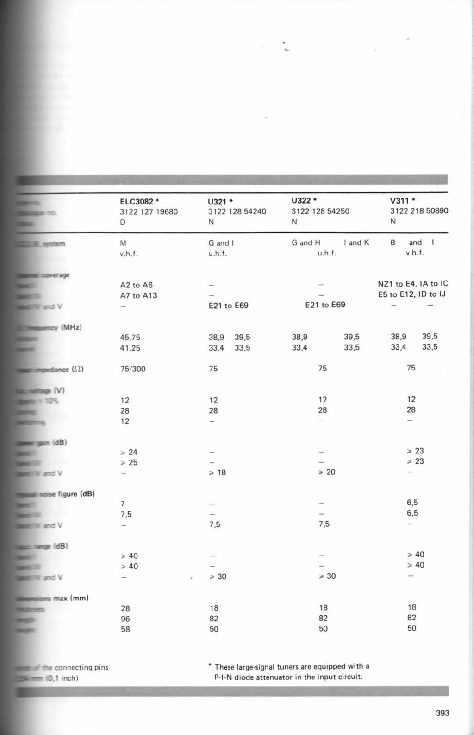

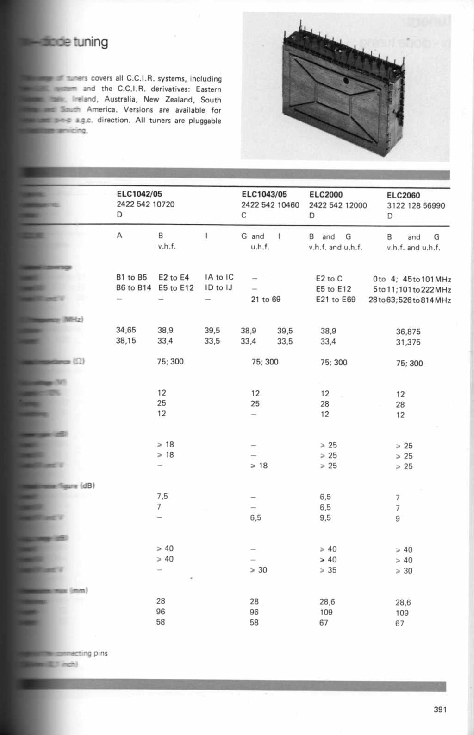

Philips Service 1977

[image] [image]
[image]

Reageer op dit bericht

2705 keer gelezen

Hi Maurice,

dit zijn de ELC tuners van Elcoma, die werden slechts sporadisch in Philips chassis gebruikt. RTG/CE ging na de K8 over op de V300-U300 familie. Aan de pinning kun je ook zien dat deze ELC tuners anders waren.

Groeten, Pieter

Reageer op dit bericht

2595 keer gelezen

De 3pag tabellen komen uit catalogus
Philips afd ELONCO-Eindhoven jan 1969.Meest gangbare onderdelen uit leveringsprogramma Phils NL afd Elonco Eindhoven.
de enkele kleine ui Philips Pocketbook 1972
bevat groot deel van de electronische componentenen materialen afdeling NV Philips Gloeilamoenfabrieken. Aldus de tekst in boekje.

Correctie de lange tabel komt uit Philips 1977. Meest couranye type en series behoren tot voorraadprogramma.Philips NV afd. ELONCO.Zie foto 2

[image]

Reageer op dit bericht

2670 keer gelezen

Snel vraagje: Zitten er op geen van de printplaten zelf meer stickers?

Reageer op dit bericht

2687 keer gelezen

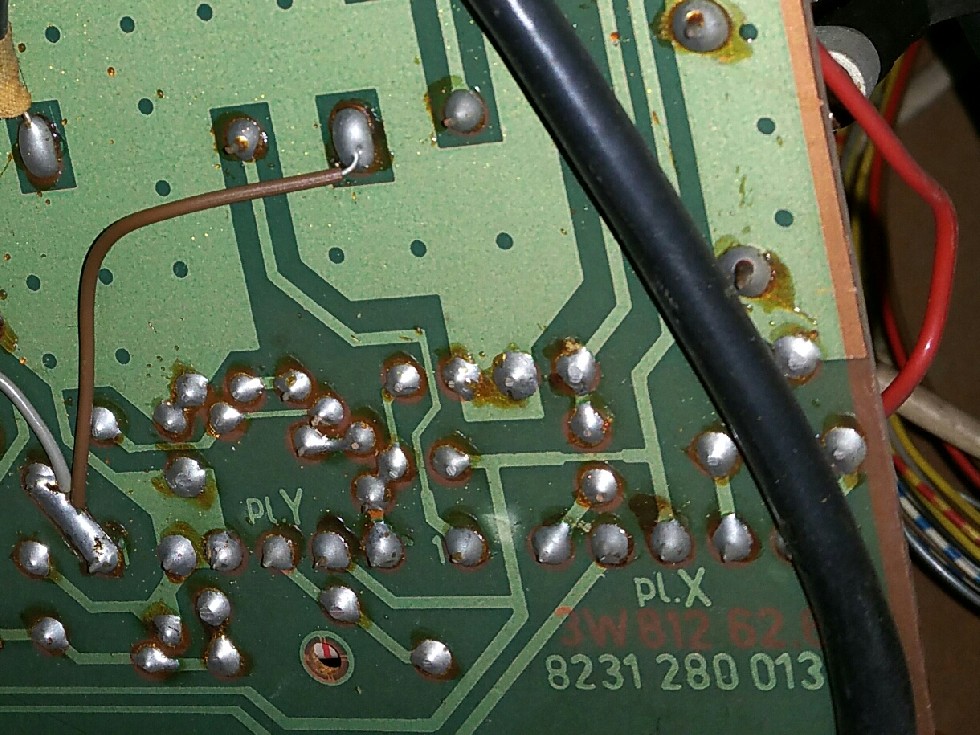

1 wel klein plakkertje dacht iets met Gxxx.Rest zeker niet.

Reageer op dit bericht

2641 keer gelezen

Hi Maurice,

heel hartelijk dank, heel bruikbare details.
Wel een eerste algemene opmerking: de namen U525, U1415/1416 en U579/80 die je noemt zijn de module nummers in het TV schema, en hebben helaas niks met de tuner benaming te maken.

De tuners uit de X25K131 en X19K140 zijn van de vorige generatie, d.w.z. mechanisch (met de bekende mechanische pre-set knoppen eenheden) afgestemde all-band tuners, dus nog zonder varicaps. Dit was de AT7672 familie, de laatste die de AT benaming gebruikte. Hiervan heb ik ook alle informatie.

Maar alle volgende zijn wel degelijk de tuners die ik bedoel! En de 12nc's die je geeft helpen me al een boel met identificatie en de match design 12nc - service 12nc. Alle andere data klopt met wat ik zelf heb.

Wellicht een vraag aan Maarten: kun jij nog iets halen uit de coderingen op de labels v.w.b. de benaming en herkomst van de tuners? Dus de V bij tuner 1. en K02/K03 bij tuners 2.? De tuners onder 3. met code PM komen uit Philips Monza weet ik nu (natuurlijk via Maarten).

Dus mijn vraag 1: heeft iemand nadere details (schema, herkomst, fotos) van deze tuners:
VHF:
3122 127 10351
3122 127 11201 (4822 210 40119)
3122 108 85461 (4822 210 40119)
UHF:
3122 108 85451 (4822 210 50064)
3122 108 85451 (4822 210 50064)

Vraag 2: zijn bovengenoemde tuners en de V7 en U7 (uit de K70) nu inderdaad de zelfde? Het feit dat je de V7-U7 samen moest verwisselen maakt me een beetje achterdochtig. Dit lijkt meer op de KD2 dan op de twee losse tuners uit de K7.

Maar nogmaals, we zijn al weer een stapje verder, dus hartelijk bedankt. En alle antwoorden geven weer nieuwe vragen, zo hoort dat.

Groeten, Pieter

Reageer op dit bericht

2601 keer gelezen

Vraag 2: zijn bovengenoemde tuners en de V7 en U7 (uit de K70) nu inderdaad de zelfde? Het feit dat je de V7-U7 samen moest verwisselen maakt me een beetje achterdochtig. Dit lijkt meer op de KD2 dan op de twee losse tuners uit de K7.

Een goede reden om ze tegelijk te wisselen kan zijn als een deel van de signaalweg altijd door de VHF-tuner loopt. Er komen in de K7's en K70's die ik ken, geen gecombineerde tuners à la KD2 voor. Ik weet trouwens niet of de K7 ooit in Krefeld van de band gelopen is. Het zal haast wel, maar...

Reageer op dit bericht

2568 keer gelezen
