RegistrerenTBA750 Q (Toestel of techniek)
door Julius
, Dronten, 14-01-2018, 20:47 (2524 dagen geleden)
Ik ben mijn Philips LTS mobilofoon aan het restaureren en afregelen.
Daar zitten twee ic's in, TBA750 Q.
Nu ben ik aan het zoeken naar data maar al wat ik kan vinden is TBA750A en Q en TBA750C.
Maar wat zouden nu de evt. verschillen zijn ? van die "toevoegsels?"
Juul - PE0GJG
TBA750 Q
door snameroc , Etten Leur, 14-01-2018, 21:24 (2524 dagen geleden) @ Julius
De q stond vroeger voor dat de pootjes om en om versprongen waren gebogen.
TBA750 Q
door Julius , Dronten, 14-01-2018, 21:28 (2524 dagen geleden) @ snameroc
Aha, Hardstikke bedankt voor je antwoord.
zoiets dus.
Juul![[image]](images/uploaded/201801142228295a5bcb7d10ddb.jpg)
TBA750 Q
door g-rely , Lelystad, 14-01-2018, 21:30 (2524 dagen geleden) @ Julius
Inderdaad, Snameroc was mij voor.
Dit IC werd in K9 chassis van Philips tv gebruikt voor het IF moduul U240
Ik heb ze nog in voorraad (NOS)
![[image]](images/uploaded/201801142229595a5bcbd7736c2.jpg)
TBA750 Q
door Julius , Dronten, 15-01-2018, 09:32 (2523 dagen geleden) @ g-rely
Er zitten er 2 in m'n Philips Lotus Mobilofoon in het MF deel.
Ze zijn niet stuk maar ik probeer in m'n schakeling de werking te doorgronden.
Er zit nl een heel ingewikkelde squelch schakeling in de LTS na de TBA750 en die werkt niet goed.
Juul - PE0GJG
TBA750 Q
door Julius , Dronten, 15-01-2018, 18:52 (2523 dagen geleden) @ Julius
En zo zit ie in m'n LTS. Inderdaad met om en om "verbogen" pootjes.
Op het schema staat de TBA 750 A versie. Maar waar staat die "A" dan voor ?![[image]](images/uploaded/201801151951595a5cf84fe1447.jpg)
TBA750 Q
door Armand , België, 15-01-2018, 19:52 (2523 dagen geleden) @ Julius
Verschil TBA750A TBA750Q
TBA750A : pootjes op één lijn
TBA750Q : pootjes niet op één lijn
![[image]](images/uploaded/201801152047565a5d056cf39d6.jpg)
![[image]](images/uploaded/201801152048215a5d05851b688.jpg)
Groeten, Armand
TBA750 Q
door Julius , Dronten, 15-01-2018, 20:01 (2523 dagen geleden) @ Armand
Armand, dank je wel.
Dus niks geen "andere" chip.
Weer wat geleerd.
Juul
TBA750 Q
door Maarten Bakker , Haarlem/Delft, 15-01-2018, 20:01 (2523 dagen geleden) @ Armand
Gewijzigd door Maarten Bakker, 15-01-2018, 20:03
Maar dan nog het verschil tussen de TBA750 zonder letter en de TBA750A zien te vinden. Ik ben later vanavond mogelijk in de buurt van mijn databoeken en zal eens zien.
P.S. Wel grappig dat de TBA750 zonder letter kennelijk naar behoefte is omgekat naar de TBA750Q.
P.P.S. Ik verwacht dat er ook wel een TBA750AQ zal zijn geweest.
TBA750 Q
door Armand , België, 15-01-2018, 20:37 (2523 dagen geleden) @ Maarten Bakker
""P.P.S. Ik verwacht dat er ook wel een TBA750AQ zal zijn geweest.""
Ja ... ook nog een TBA750C en TBA750CQ
![[image]](images/uploaded/201801152135325a5d1094898f1.jpg)
![[image]](images/uploaded/201801152135515a5d10a7536ee.jpg)
Groeten, Armand
TBA750 Q
door Julius , Dronten, 15-01-2018, 21:24 (2523 dagen geleden) @ Armand
Maar ik ben zo benieuwd of er enige verschillen waren.
TBA750 Q
door Armand , België, 16-01-2018, 10:19 (2522 dagen geleden) @ Julius
Juul, ik heb nergens kunnen vinden of er verschillen zijn.
Sommige bronnen vermelden ze dan ook als equivalenten.
Het enige verschil is de uitvoering :
-pootjes op één lijn = SOT-38
-pootjes niet op één lijn (Q versie) = SOT-58
Groeten, Armand
TBA750 Q
door Julius , Dronten, 16-01-2018, 12:52 (2522 dagen geleden) @ Armand
OK Armand,
Dan houd ik het hierbij. Wel dank voor je speurwerk.
Juul
TBA750 Q
door Maarten Bakker , Haarlem/Delft, 16-01-2018, 16:25 (2522 dagen geleden) @ Armand
Gewijzigd door Maarten Bakker, 16-01-2018, 16:28
Ik ben inmiddels tussen de bedrijven door zo ver dat ik in een databoek van 1972 de TBA750 vond en in een van 1973 de TBA750A. Er zijn duidelijke verschillen in ingangsgevoeligheid en uitgangsspanning waardoor ze niet in alle gevallen uitwisselbaar zullen zijn. De A heeft in elk geval een handvol meer transistoren aan boord en trekt iets meer stroom. De B en C heb ik niet kunnen vinden in de paar boeken uit de jaren '70 die ik heb ingezien.
TBA750 Q
door Armand , België, 16-01-2018, 18:29 (2522 dagen geleden) @ Maarten Bakker
Gewijzigd door Armand, 16-01-2018, 18:41
Dat klopt dan weer met wat ik gevonden had in een beschrijving van een Philips G11 chassis (UK) : "An improved version of the TBA750, the TBA750A, provides F.M. detection and D.C. volume control action."
http://www.philipstv.org.uk/blog/early-philips-colour-tv/g11/g11-chassis-design/
Groeten, Armand
TBA750 Q
door Julius , Dronten, 16-01-2018, 18:44 (2522 dagen geleden) @ Armand
Hoi Armand,
Ook jou wil ik danken voor je inspanningen. Ik waardeer dat zeer.
Juul
TBA750 Q
door Julius , Dronten, 15-01-2018, 20:38 (2523 dagen geleden) @ Maarten Bakker
Dag Maarten,
Je hebt gelijk.

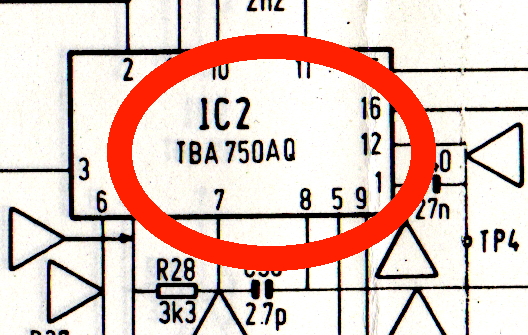

1. In het schema staat TBA750AQ
2. op de print zit TBA750 Q ( zie foto hier boven.)
Maar op Internet vind ik zelfs TBA750C_and_TBA750CQ versies.
Ben benieuwd wat jij vindt. Vast bedankt hoor.
scan schema:
![[image]](images/uploaded/201801152137565a5d1124a3c7b.jpg)
TBA750 Q
door Maarten Bakker , Haarlem/Delft, 16-01-2018, 16:26 (2522 dagen geleden) @ Julius
Het aparte is dat jouw apparaat van 1976 is dus dan zou je de A versie als standaard verwachten. Toch is jouw suffixloze (nouja Q dan) wel ook van 1976. De opdruk N042 kan ik ook niet helemaal duiden.
TBA750 Q
door Julius , Dronten, 16-01-2018, 18:42 (2522 dagen geleden) @ Maarten Bakker
Gewijzigd door Julius, 16-01-2018, 18:43
Maarten, dank voor je inspanningen !
De LTS imobilofoon is kwa eerste ontwerp uit 1973. En als ik op het schema kijk uit 1973 staat er ook TBA750A Q
Ook het schema uit 1978 staat TBA750A Q. Mijn LTS is uit 1978 ( de MK2 uitvoering en de laatste versie ).
Maar op de print zit dus TBA750 Q (zonder "A" dus ). zie m'n eerdere foto.
Het is verder allemaal niet zo dramatisch maar ik ben dus benieuwd naar de echte data van de versie die WEL in m'n LTS zit.
Als ik alle schema's van alle versies zo bekijk hebben ze de type's in het schema nooit gewijzigd.
Maar………..is er een mogelijkheid dat jij mij de info over de TBA750 Q en TBA750AQ toestuurt?
Ga ik eens kijken hoe ze dat gedaan hebben.
Juul
TBA750 Q
door Julius , Dronten, 18-01-2018, 17:46 (2520 dagen geleden) @ Julius
En toen werd n.a.v. m'n vraag het helaas stil………………...
TBA750 Q
door Maarten Bakker , Haarlem/Delft, 18-01-2018, 21:42 (2520 dagen geleden) @ Julius
Klopt, databoeken heb ik meegenomen zodat ik ze in een verloren moment op de foto kan zetten. Ben nu m'n verloren momentje kwijt, zal het eerst moeten zoeken, kan een paar dagen duren :P
TBA750 Q
door Julius , Dronten, 19-01-2018, 09:29 (2519 dagen geleden) @ Maarten Bakker
OK Maarten.
Nu snap ik het.
Vast veel dank hoor.
Juul
TBA750 Q
door Maarten Bakker , Haarlem/Delft, 19-01-2018, 11:34 (2519 dagen geleden) @ Julius
Iemand anders heeft de helft van het werk al gedaan, hier staat de TBA750A in:
http://electronicsandbooks.com/eab2/manual/Electronic%20Component%20Databook%20Datasheet/Brand/Ph...
TBA750 Q
door Julius , Dronten, 20-01-2018, 09:35 (2518 dagen geleden) @ Maarten Bakker
Dank je wel Maarten.
Juul
TBA750 Q
door Maarten Bakker , Haarlem/Delft, 01-02-2018, 01:19 (2507 dagen geleden) @ Julius
Tijdelijk beschikbaar op www.robuust.nl/~maarten/TBA750.zip
TBA750 Q
door Julius , Dronten, 03-02-2018, 13:36 (2504 dagen geleden) @ Maarten Bakker
Dank je wel Maarten.
Juul
