Hallo,

Het was gisteren al laat dus heb ik besloten vandaag pas het verslag direct op het forum te plaatsen.
Nu inclusief update want het was weer mis met de machine.

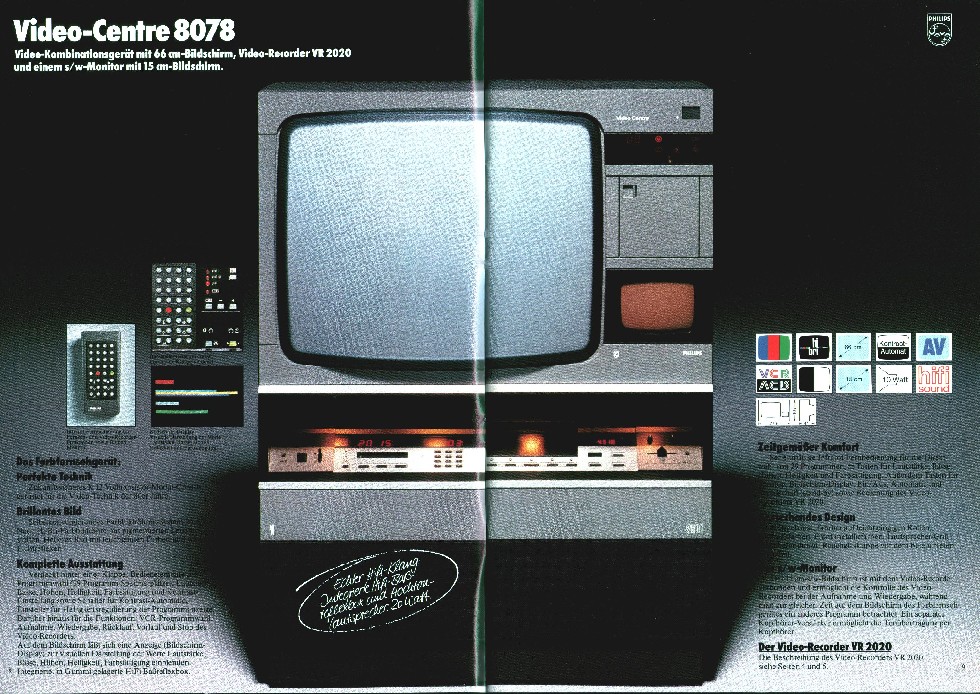

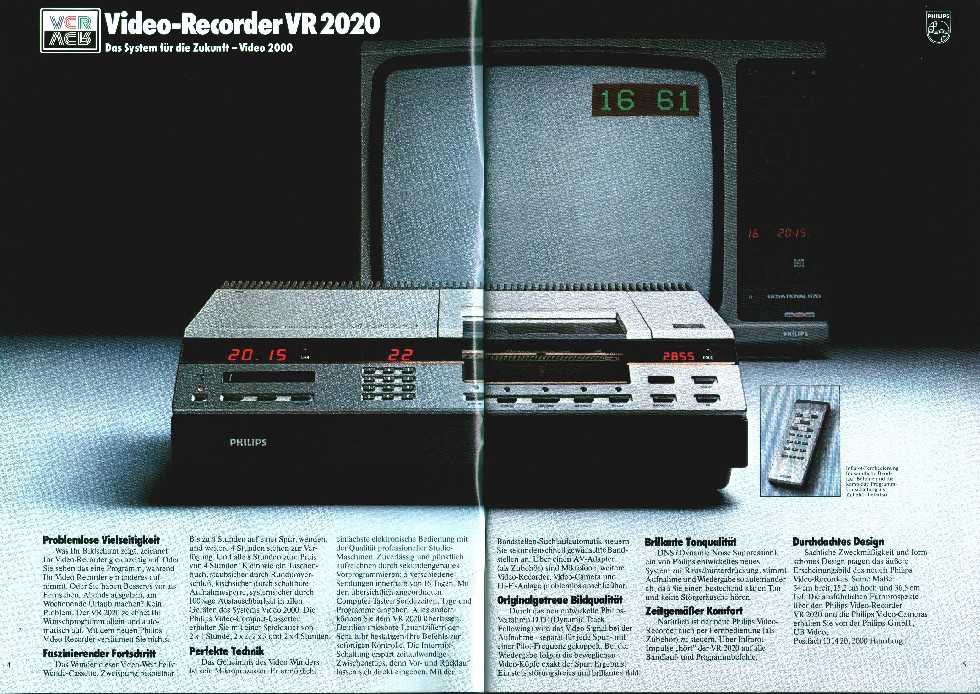

Reparatieverslag videorecorder Philips VR2020 behorende bij het Philips videocentre 8078 meubel.
Destijds in 1980 goed voor een kleine 10 duizend gulden.
Bij mijn weten zijn er 5 van deze meubels in Nederland bekend warvan er nog 2 over zijn:

1 in het Philips museum
1 bij mij thuis
2 inmiddels door mij gedemonteerd voor reserve onderdelen.

Videocenter specifieke onderdelen zoals de computer , kleine monitor enz. van dit model is heel slecht aan te komen.
De eerste haalde ik gratis op in utrecht maar hier zat een ander tv chassis in.
Een orgineel chassis vinden bleek nogal een opgave.
Deze is naderhand gedemonteerd.
Hierna deed zich de kans voor om in kampen een tafelmodel te vinden met het zelfde chassis.
Deze heb ik besloten te houden en te repareren.
Ook deze modellen zijn relatief zeldzaam.
Daarna deed zich de kans voor om een meubel compleet op te halen in Amsterdam.
Volgens de verkoper werkend weg gezet en zou het nog moeten doen : dus niet!
Beeld krijgen was qua reparatie geen probleem , echter de bedienings en vooral zender zoek systeem op gang krijgen viel behoorlijk tegen.
Dit is zoals tegenwoordig normaal is computergestuurd.
Destijds (1980) was dit nog relatief nieuw.
Dit heeft tot de demontage altijd problematisch gewerkt , en dit bleek niet alleen bij dit toestel problemen te geven zo blijkt later.
Het 3e meubel kon ik ophalen in Essen (D).
Ik heb die dag een uitstapje gemaakt naar Zeche Zollverein samen met mijn dochter , waarna we de tv opgehaald hebben.
Dit toestel zou werkend zijn , maar je raad het al: Verre van zoals het hoort.
Dit toestel gerepareerd wat wederom een heel gevecht was met de besturing!
Toen ik het uiteindelijk op de plek zette ging het na een paar dagen alweer mis , Weer geen zenders opslaan enz.
Dus wederom gerepareerd.
Na een paar maanden weer mis toen ik het toestel wilde demonstreren.
De in het meubel ingebouwde videorecorder was volledig de kluts kwijt.
Ach waarom ook niet , het is en blijft iets uit de philips familie en zowel de video als tv (K12) hebben de reputatie vaak uit te vallen door rotte printhouders.
Dus daar begon de reparatie een paar dagen geleden mee : de videorecorder een printhouder vervangen.

De klachten waren :
Geen zenders onthouden.
Loopwerk is compleet van slag en heeft een eigen wil.
Extreem slecht beeld.
Veel ruis in het geluid en geluid zeer zacht.

Eerst de deck logic in orde maken want dat is de basis.
De printhouder van de controll module had rotte contacten.
Deze vervangen door een goede uit een sloopchassis.
Daarna deed hij nog niet wat hij moest doen.
Bleek nog een contact in de "nieuwe" houder rot.
Dit contactje vervangen door een uit sloopvoet.
Maar dit was nog steeds niet de oplossing.

Daarna kijken waarom hij geen tijd enz onthoud nadat je het netsnoer uittrekt.
Dit heeft ook gevolgen voor de computer die dan zijn opgeslagen informatie verliest.
Want hij meet bij inschakelen de inrijgtijd en diverse andere loopwerkfuncties zoals de werking van de rem , aandrukrol , stand van de karretjes enz.
De batterij had ik ooit vervangen en was in eerste instantie toch verdachte.
Maar door een fout in de documentatie had ik hem verkeerd om gesoldeerd.
Gelukkig heeft dit verder geen gevolgschade veroorzaakt!
Na het omdraaien van de batterij en een paar uur laden onthield hij de zenders weer.
Loopwerkproblemen bleven echter wel nog.

Toen verder zoeken en maar beginnen bij de diverse controle punten in het loopwerk zelf.
Want dit had ik nog niet nagelopen aangezien het toestel voorheen werkte.

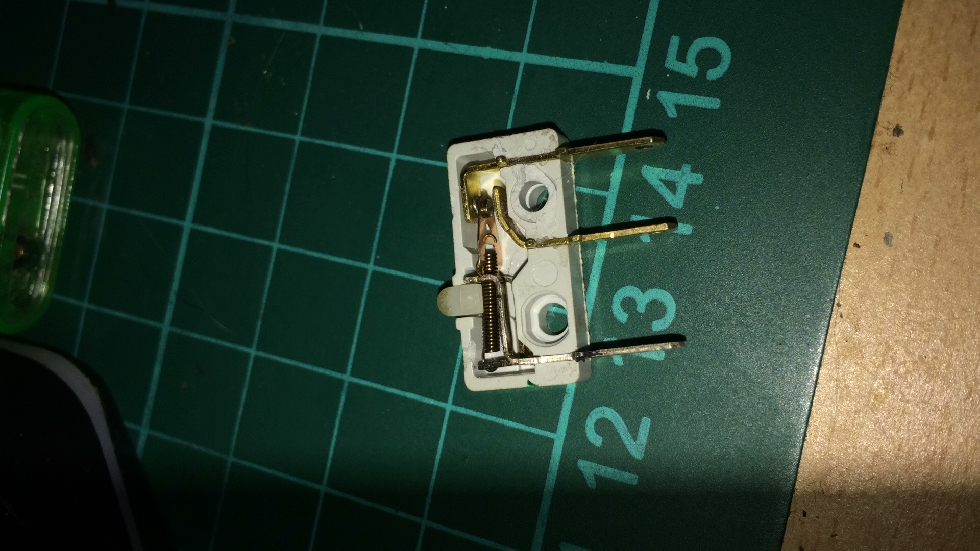

Eerst de schakelaartjes die de stand van de spoelrem , solenoide van de aandrukrol
solenoide van de ontgrendeling van de klep enz nakijken.
Deze bleken inderdaad een overgangsweerstand te hebben.
Inspuiten met contactspray kan ook maar dat is slechts een tijdelijke oplossing , en slecht na te spoelen waardoor de spray de schakelaartjes opnieuw aanvreet.

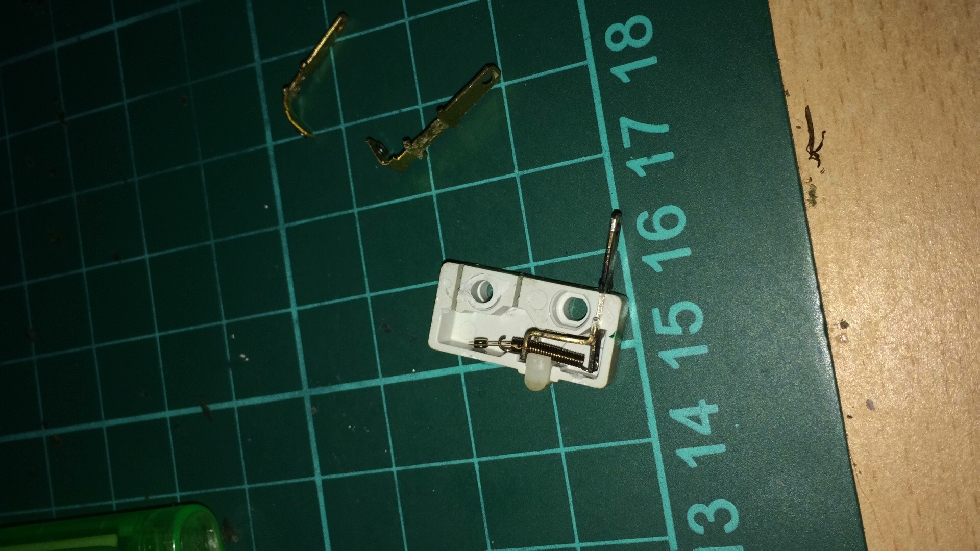

Deze heb ik maar meteen gedemonteerd en schoongemaakt.
Daarna de lichtsluizen nakijken.
Deze geven aan de computer door waar de inrijg karretjes zich bevinden en hoe het met de bandspanning gesteld is.
Hiervan bleek die de ingeregen toestand door geeft kapot.
Deze vervangen door een andere.
Maar nog steeds niet goed!
Dan werkte het , en dan weer niet , dan leide hij zijn eigen leven.
En als hij het wel deed veranderde dit na het uittrekken van het netsnoer.

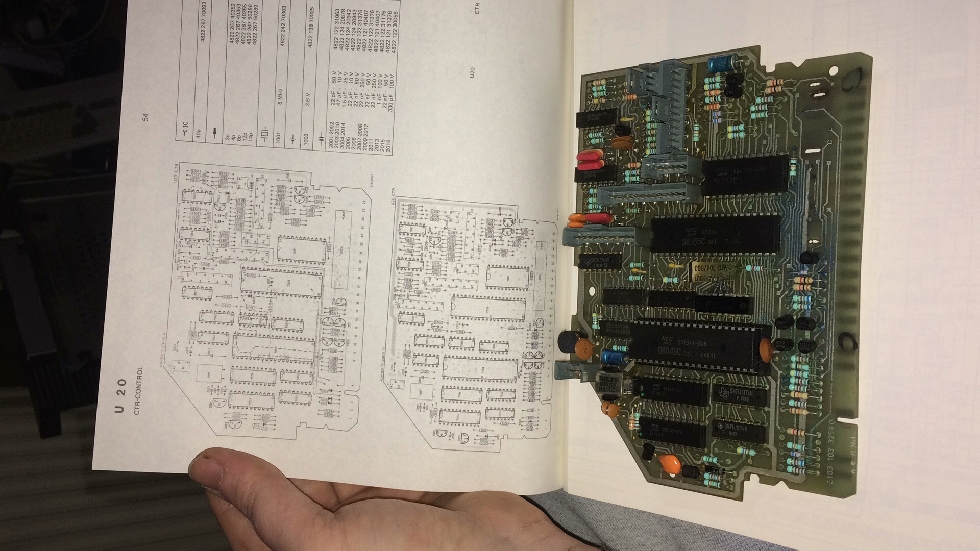

Toen eea gemeten en bleek de computer (controll module) niet goed aan te sturen.
Ik heb diverse andere modules geprobeerd en allemaal een ander probleem , dus dat schiet niet op.
Dan maar de moeilijke manier : De computer repareren.
Dit is dus wat anders dan wat we tegenwoordig gewend zijn met het vervangen van grote onderdelen of software problemen in een pc.
Wat ik moest doen is verglijkbaar met het vervangen van componenten op het moederbord.

Dit was nog geen kattenpis , want bij de geringste fout raakt er meer beschadigd dan je lief is.
En het uitsolderen van de componenten moet voorzichtig gebeuren.
Stook je het te warm brand je de banen van de print af en te koud trek je ze er van af.
En dan niet te vergeten dat dit een dubbelzijdige print is.
En ja ik heb 1x een baantje van de print getrokken bij een module.

Eerst eens kijken waarom de rem solenoide twee keer achter elkaar aantrekt.
Dit bleek een kapotte transistor te zijn.
De aandrukrol solenoide had het zelfde probleem en bleek de zelfde oorzaak te hebben.
De transistoren waren niet echt helemaal kapot maar de spanningsval er over was veel te hoog.
En aangezien ze aan een kant aan massa , en de andere kant aan de stuur lijn liggen , die op aardpotentiaal moet komen geeft dit problemen.
Dit zorgt er voor dat er spanning op de lijn blijft staan terwijl dit 0V moet worden.
Hierdoor schakelt het net wel net niet , of het gaat even een tijdje goed en daarna weer mis.

Hierna was het tijd om de computer weer te resetten.
Dit was altijd spannend want hierdoor raakte ie normaal helemaal van slag.
Maar toen ding het goed en bleef het goed en konden we verder.

Dit heeft tot nu toe ontzettend veel tijd gekost , want ik heb geen ervaring met deze machines zoals de monterus destijds wel mee hadden.
Ze werden zelfs speciaal opgeleid voor het repareren van deze modellen!
Het probleem is dat iedere reactie van de machine word teruggekoppeld naar de computer wat weer andere dingen in de war kan sturen.
Zo word je vaak misleid , en tijd om het te meten is er niet altijd.

Maar goed dit kunnen we afsluiten en op naar het volgende:

Nu iets makkelijks : weinig geluid en veel ruis.

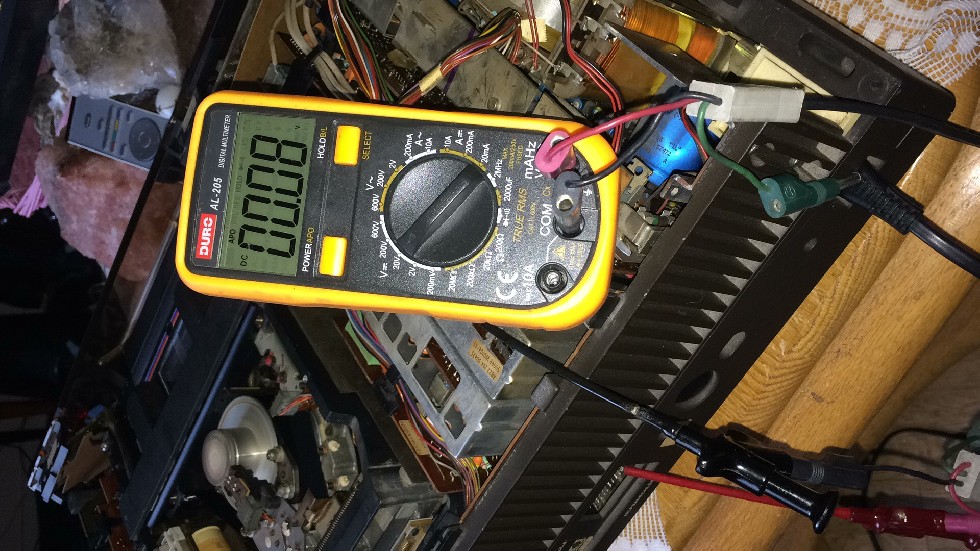

Na het meten van spanningen aan de sound module (versterker) bleken de voedingsspanning en massa in orde.
Ook de lijn die de versterker in de stand opname zet was juist.
Echter de lijn die de versterker op de weergave stand zet was hoog , maar moest laag zijn.
Dit geld ook voor het beeld deel , hierdoor dus ook beeld problemen.
1x raden wie dat aanstuurd: juist ja , de computer!
Hier bleek ook weer een transistor half kapot!
Na deze te hebben vervangen deed het geluid het weer normaal.
Beeld was nog een ander verhaal want daar was meer aan de hand.

Nu dus op naar de beeldfout:

Helemaal verstoord beeld , en wegvallen van het beeld.
Ook hier was de oorzaak o.a. de hierboven beschreven fout.
Verder bleek de bandspanning niet goed en dit bijgeregeld.
Daarna hield ik nog storing in de bovenste helft van het beeld.
Dit was gelukkig geen echt defect maar de automatische tracking die bijgeregeld moest worden.
De module hier van is door mijn toedoen tijdens eerdere stappen van de reparatie gesneuveld.
Er viel een meetpen tegen de printzijde van de module.
Hierdoor blijkt achteraf een diode te zijn gesneuveld die op zijn beurt weer kortsluiting in de voedingslijn veroorzaakte.
Ik heb toen de module vervangen en de oude wacht nu op reparatie.
Het uitwisselen van de module had tot gevolg dat hij niet goed afgeregeld stond.
Dit heb ik moeten bijregelen en klaar was kees met zn ouwe zooi!

Nu geeft ie weer goed beeld en geluid , en de deck logic is betrouwbaar .
Nu kan de stekker er gewoon uit zonder gekke dingen te gaan doen!
Er zijn vele uren voor nodig geweest om dit te repareren , deels doordat het een gecompliceerd iets is , en het gebrek aan ervaring.

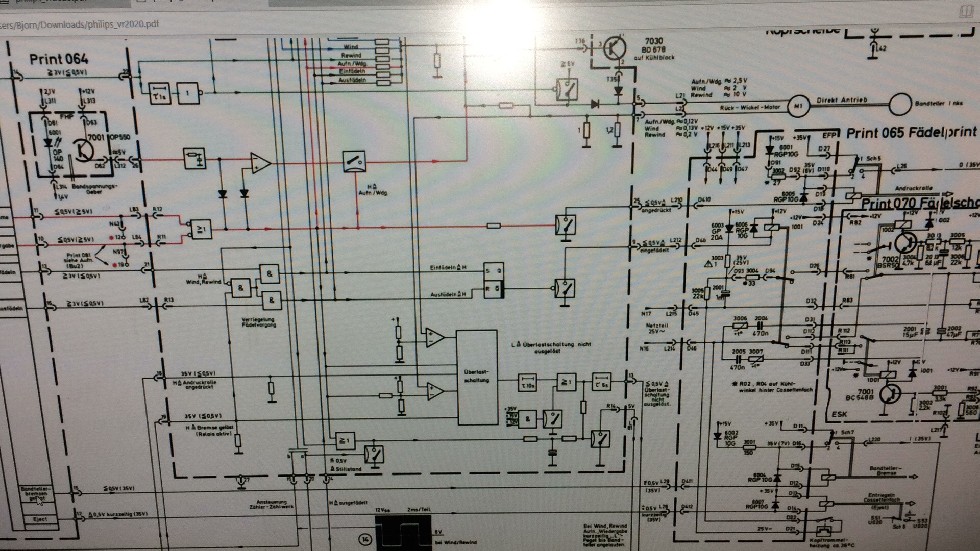

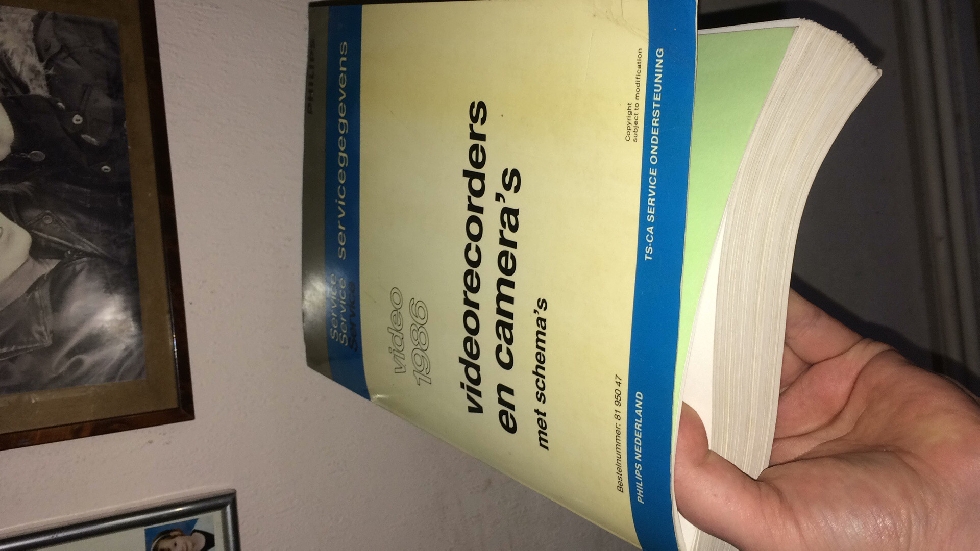

Pas nadat ik lange tijd schema's had bekeken kreeg ik een beetje inzicht in de werking en dat werkte iets makkelijker.
Maar vooral door dat de loopwerk storing zich dan wel en dan niet voor deed was er in het begin geen touw aan vast te knopen.

Het is een lang verhaal maar ik hoop dat ik mensen die interesse hebben in deze toestellen er een plezier mee doe.

Update vandaag:

Mijn grote vriend , de videorecorder , had weer de geest gegeven.
Gisteren terug in het meubel starte de machine opeens niet meer op.
Ik merkte dat de rem niets meer deed.
En met het aantrekken van de rem begint de zelftest.
Als dit niet goed werkt dan start hij helemaal niet , of gaat hij inrijgen maar wil niet meer uitrijgen.
Dit was al eerder een probleem maar was na paar keer resetten opgelost.
Dus ik dacht fout in de aansturing doordat computer van slag is geweest door de andere fouten.
Het probleem was er tenslotte niet meer , dus verder gegaan met de andere zaken.
De zaak maar even gelaten voor wat het was en de netspanning er vanaf.
Ik dacht vanmorgen probeer nog eens , en warempel de machine startte , zij het met een traag reagerende , en dubbel aantrekkende rem.

Dus vanmiddag de machine weer op de tafel en zaken rond de rem en aansturing controleren.
Ik had nog 2 schakelaartjes vervangen door goede gebruikte maar niet schoongemaakt in het apparaat zitten.
Zekere voor het onzekere , en deze schoongemaakt.
Dit zat me niet lekker dat de rest dus ook schoongemaakt.

Daarna door naar de controll module.
De stuur tor nog eens nagemeten maar bleek goed.
Dus verder richting ic meten.
Toen ik de meetpen aan een weerstand wilde hangen die in de stuurlijn zit , viel deze uit elkaar.
Deze heb ik niet in dat klein formaat dus maar van een sloop module gehaald,
Hierna ging het opstarten weer goed en reageert de rem sneller als voorheen!

Het blijven probleem machines en deze fout zag je zo met het blote oog niet , en was ook niet meer voorgekomen tijdens de reparatie.
De fouten die er eventueel nog in zitten maar waar je nu niets van merkt komen vanzelf boven water.
En zo niet dan gaat er na verloop van tijd wel weer iets stuk.

De 2020 (eerste generatie video 2000) scheen in de jaren 80 al een beruchte machine te zijn geweest.
Dit vanwege de destijds al veel voorkomende problemen met het apparaat.
Een peperduur apparaat en vaak kapot.
Philips lets make things better.......

Geef mij maar betamax!

De meeste foto's staan verdraaid. Ik heb echter geen idee hoe dit weer goed te krijgen.

Even een schopje voor dit topic.

Ik ben momenteel ook bezig met een VR2020 en wel een hele vroege die op bepaalde punten afwijkt van de machines die daadwerkelijk op de markt zijn gekomen.

Ook die van mij zit vol met logic fouten en ook al is het meten aan deze dingen in bedrijf best lastig zonder verlengprintjes etc, de storingen die hij heeft lijken allemaal toch naar de U20 CTRL module te wijzen.

Begrijp ik uit je reparatieverslag nou goed dat je bij de reparatie van het CTRL board daadwerkelijk ook IC's hebt moeten vervangen?
Heb je anders nog een idee van wat je hebt moeten vervangen op de U20 print, dan heb ik een beetje een richting waar ik het moet zoeken. Alles lukraak vervangen lijkt me nou ook weer geen goed idee.

Sowieso : respect voor je reparatie en het monster zelf, leuk dat tenminste 1 zo'n apparaat in werkende conditie nog aanwezig is.
