Registreren22RL384/62R - AF115 tin-draadjes (Toestel of techniek)
door rojosuiza
, Amsterdam, 04-02-2018, 11:21 (2504 dagen geleden)
Beste radiovrienden
Heeft iemand een schema van dit apparaat, met daarin de transistors AF114 en AF115?
In alle documentatie vind ik de AF124 en AF125, maar in mijn apparaat is wel degelijk de oudere serie verbouwd, de AF11x - en die valt graag ten prooi aan de beroemde tin-draadjes...
22RL384/62R - AF115 tin-draadjes
door franc , Loosbroek, 04-02-2018, 14:03 (2504 dagen geleden) @ rojosuiza
Gewijzigd door franc, 04-02-2018, 14:06
Hallo,
Dat is raar!
Dit toestel is van de periode 67,68 en toen werden er allang geen AF 1.. serie torren meer gebruikt, hooguit in uitloop series van oudere modellen.
Ik denk verder dat dit feit wel een discussie zal opwerpen, laat maar komen!
Ik heb zo geen schema bij de hand maar zou toch wel te vinden moeten zijn op in de schematheek op dit forum.
Anders komt er nog wel een reactie van iemand die je hierin kan helpen.
Een foto van het binnenste zou leuk zijn.
Mocht je iets zoeken, bv een onderdeel dan kan ik je wel helpen.
Verder is dit een juweel van een radio die machtig speelt, vermogen 0,6 watt.
Groet Frank
22RL384/62R - AF115 tin-draadjes
door soundman2 , Wouw, 04-02-2018, 16:21 (2504 dagen geleden) @ franc
Een beknopte docu vindt je hier
http://freeservicemanuals.info/nl/servicemanuals/viewmanual/Philips/22RL384/None/None/RADIO/
22RL384/62R - AF115 tin-draadjes
door franc , Loosbroek, 04-02-2018, 17:59 (2504 dagen geleden) @ soundman2
Verder is de 22RL372 goeddeels gelijk en die zit gewoon in de schematheek.
Groet Frank
22RL384/62R - AF115 tin-draadjes
door Armand , België, 04-02-2018, 19:39 (2504 dagen geleden) @ franc

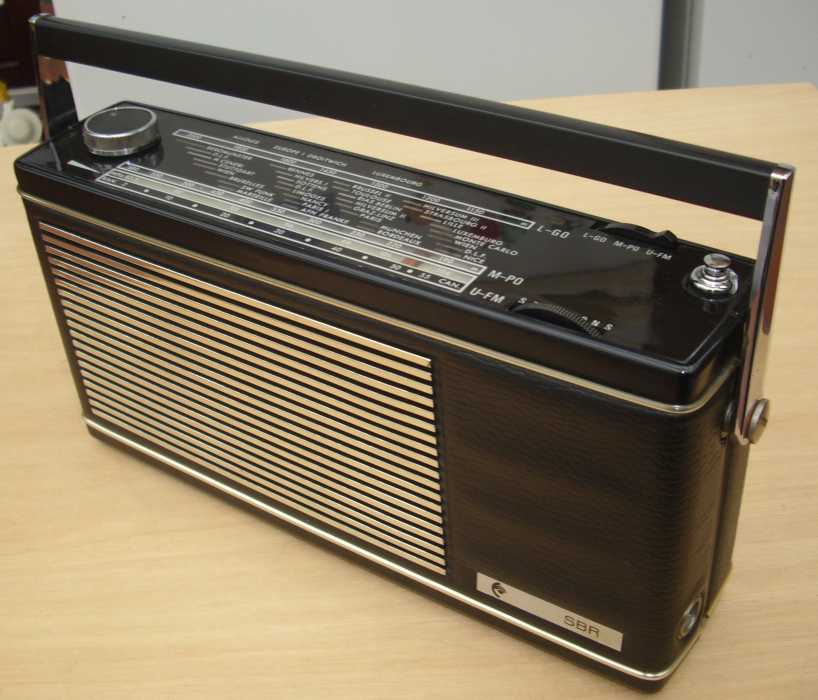

Frank, van de Philips 22RL372 heb ik de SBR uitvoering : een SBR P72, bouwjaar ca. 1968-1970.
Vreemd maar daar zitten ook nog AF11x transistors in : AF124 AF114 AF115 AF115 AF125 AC126 AC141 AC142 AC141 AC142
Groeten, Armand
![[image]](images/uploaded/201802042039185a77616689d0e.jpg)
22RL384/62R - AF115 tin-draadjes
door franc , Loosbroek, 04-02-2018, 20:20 (2504 dagen geleden) @ Armand
Armand,
Leuke radio!
Ik had een RL372 gehad, bouwjaar begin '67.
Daar zaten alleen de nieuwere AF12... Types in, vandaar mijn verbazing.
Groet Frank
22RL384/62R - AF115 tin-draadjes
door Maarten Bakker
, Haarlem/Delft, 04-02-2018, 20:41 (2504 dagen geleden) @ franc
Het kan per fabriek verschillen. De /62R komt waarschijnlijk uit Leuven.
22RL384/62R - AF115 tin-draadjes
door jan wagenaar , Z.O. Friesland, 04-02-2018, 16:22 (2504 dagen geleden) @ rojosuiza
Meestal is het voldoende om het vierde pootje wat aan het huisje van de transistor zit los te halen. En daar hoef je geen schema voor. Ik heb hier een l4x93t die ook erg last had van tin wiskers en speelt na dat ik het massa pootje losgemaakt heb weer prima. Veel succes.
Groet Jan
22RL384/62R - AF115 tin-draadjes
door rojosuiza , Amsterdam, 04-02-2018, 22:49 (2504 dagen geleden) @ jan wagenaar
Ik heb al vele AF-115 vervangen, of wel de behuizing 'eraf' gehaald. Ik was alleen verrast over het feit dat deze transistor in een schakeling uit 1968 zit.
Alle documentatie liet de AF12x zien, en niet de AF11x, daar begin je dan toch achter je oren te krabben.
![[image]](images/uploaded/201802042347445a778d906fea1.jpg)
Wel interessant, dat dit ook het geval is bij de SBR!
22RL384/62R - AF115 tin-draadjes
door Armand , België, 05-02-2018, 07:43 (2503 dagen geleden) @ rojosuiza
""Wel interessant, dat dit ook het geval is bij de SBR!""
Binnenwerk ziet er ook hetzelfde uit als bij de SBR P72 : blauwe tape rond de AF11X transistors, Nichicon Elco's, enz.
De eindtorren zijn AC141 en AC142 van ATES.Of dit bij jouw toestel ook is, kan ik niet zien op de foto.
De SBR speelt trouwens nog altijd goed met de AF11X transistors, nog geen last van "tin-whiskers".
Groeten, Armand
22RL384/62R - AF115 tin-draadjes
door humfred , Dubai / Ras al Khaimah, 05-02-2018, 08:31 (2503 dagen geleden) @ Armand
Ik heb gehoord van het "Tin Whisker" probleem bij de AF116 & co, heb er echter zelf in de praktijk nog nooit een probleem mee gehad. Ik zou me er geen al te grote zorgen over maken.
22RL384/62R - AF115 tin-draadjes
door rojosuiza , Amsterdam, 05-02-2018, 08:57 (2503 dagen geleden) @ humfred
Als een radio met deze T het niet doet, weet je wel direct, waar je zoeken moet. Inderdaad helpt het soms, eenvoudigweg de 'shield' af te snijden, maar menig radio werkt pas weer, als deze transistors vervangen worden. Soms werkt de AF114 nog wel, en de AF115's erachter moeten eruit.
Ik ga nu 'tanden trekken'...
Armands P72 lijkt van de binnenkant wel heel erg op mijn 22RL384/62R, jammer, dat van de P72 geen schema te vinden is.
22RL384/62R - AF115 tin-draadjes
door henkk56 , 05-02-2018, 10:30 (2503 dagen geleden) @ Armand
Wat ze aan divers geschikt materiaal in de fabriek overhielden werd gebruikt om die kapjes te vertinnen.
Toen waren ze ook al goed bezig.
Afhankelijk van de samenstelling ontstaan er al dan niet whiskers.Als je zo'n radio wil repareren kan je met wat geluk
altijd nog werkende exemplaren vinden,of de tips opvolgen om de whiskers onschadelijk te maken.
Henk
22RL384/62R - AF115 tin-draadjes
door Oldtimer , Oegstgeest, 05-02-2018, 11:21 (2503 dagen geleden) @ henkk56
Wat ze aan divers geschikt materiaal in de fabriek overhielden werd gebruikt om die kapjes te vertinnen.
Uit welke bron heb je dat?
Afhankelijk van de samenstelling ontstaan er al dan niet whiskers. Als je zo'n radio wil repareren kan je met wat geluk
altijd nog werkende exemplaren vinden,of de tips opvolgen om de whiskers onschadelijk te maken.
Jammer genoeg zijn alle maatregelen om het effect van de whiskers op te heffen lapmiddelen, zie:
https://nepp.nasa.gov/whisker/anecdote/af114-transistor/index.html
De enige juiste methode is om bij een geconstateerd defect de transistor(s) te vervangen door een moderner type.
Willem
22RL384/62R - AF115 tin-draadjes
door Hugo Sneyers , Tongeren, België, 05-02-2018, 11:49 (2503 dagen geleden) @ rojosuiza
Hallo,
Ik heb een vraag ivm deze radio: hoe maak je deze radio open ?
Ik heb de 3 schroeven aan de onderkant verwijderd maar krijg hem niet open, er is ergens iets dat tegenwerkt.
Groeten .... Hugo Sneyers
22RL384/62R - AF115 tin-draadjes
door rojosuiza , Amsterdam, 05-02-2018, 11:52 (2503 dagen geleden) @ Hugo Sneyers
De beugel naar beneden drukken, dan kan hij worden afgenomen. De twee grote schroeven onder de beugel losmaken. Daarna gaan de helften uit elkaar.
22RL384/62R - AF115 tin-draadjes
door Hugo Sneyers , Tongeren, België, 05-02-2018, 16:11 (2503 dagen geleden) @ rojosuiza
De beugel naar beneden drukken, dan kan hij worden afgenomen. De twee grote schroeven onder de beugel losmaken. Daarna gaan de helften uit elkaar.
Hartelijk dank !!
22RL384/62R - AF115 tin-draadjes
door rojosuiza , Amsterdam, 05-02-2018, 11:54 (2503 dagen geleden) @ rojosuiza
Alle AF114 en AF115 zijn vervangen door mijn standaard-vervanger, de AF127.
Werkt zeer behoorlijk.
Nu nog dichtmaken.
Dank u zeer voor u aller meedenken.
