Uitgangstrafo meten (Toestel of techniek)

door soundman2 , Wouw, 25-02-2018, 12:42 (2482 dagen geleden) @ albert1964
Gewijzigd door soundman2, 25-02-2018, 12:53

Hallo

Hoe kan ik meten of deze trafo nog in orde is ? Meet NL vreemde waarden

Meet nl 0,5 ohm op de 10 ohm wikkeling.

Gr Albert

Dat is niet zo gek, die winding heeft heel dikke draad. Daar gaat de weerstand van je meetsnoeren nog vanaf. Sluit ze maar eens kort. Soms is die weerstand al meer dan 0,5 Ohm.

Op de primaire een wisselspanning aansluiten van een paar 100Hz met een toongenerator. Als de trafo echt sluiting maakt, zakt die in elkaar.

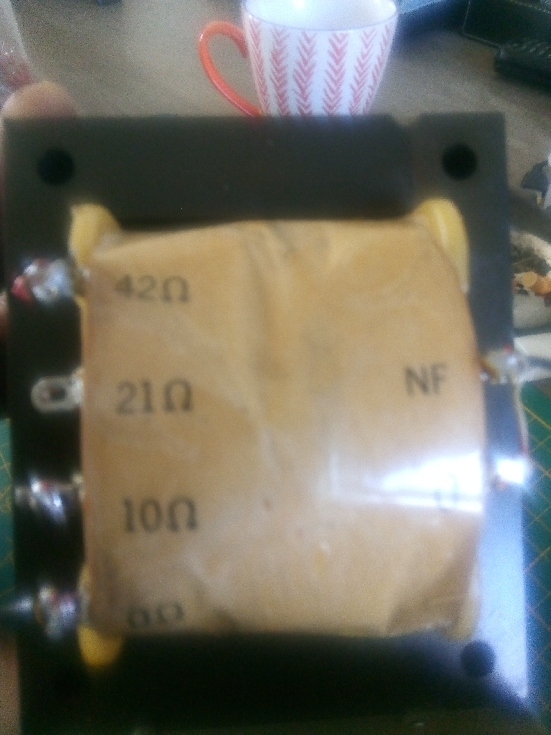

Ik weet niet waar de trafo uit komt, maar 42 ohm is een waarde die gebruikelijk is bij versterkers voor 70 of 100 volt luidsprekersystemen. Daar hoort dan een vermogen bij van resp 120 of 240 watt. Er van uitgaande dat veel van die versterkers werken op een spanning van rond 30 volt, staat op de primaire P1-P2 dan ca 60Vtt, of zo'n 20Volt audio. (beetje natte vingerwerk) Aangezien er bij 20 volt ook al 12 ampère loopt heeft ook de primaire behoorlijk stevige draad en meet dus ook maar enkele tienden van Ohms.

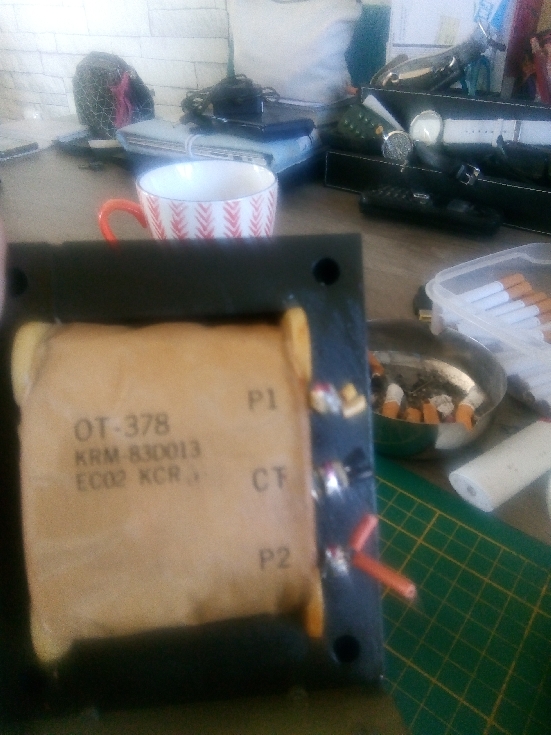

CT staat voor center-tap. De trafo komt kennelijk uit een versterker met een pp eindtrap Vermoedelijk had de versterker een 100 volt uitgang (42 Ohm), een 70 volt uitgang (21 Ohm) en een 50 Volt uitgang (10 Ohm), Die laatste is ook geschikt voor luidsprekers van 10 Ohm of meer.
