Versterker voeding protector N75 Vraag

Ben bezig met een versterker uit een digitale Piano.

Probleem er zit een nare ratel ringel in sound. Met koptelefoon loepzuiver.
Nadat de 15V + en - verbeterd . stond wat blok op iov strak.
Heb ik via audio versterker nog dat probleem.
Na enige tijd is dat wel weg soms.
Nu meet ik + en - Vcc dikke ruis en rimpel in de toon van de aanslagtoets.

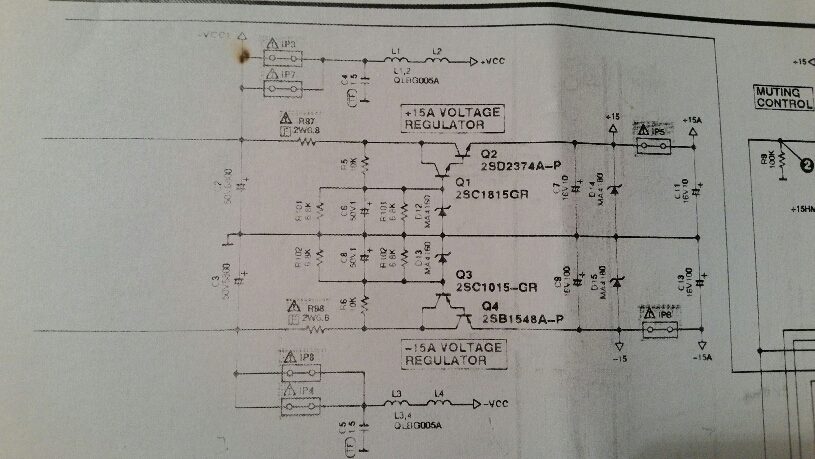

Dat is na L2 en na L4. er voor. VCC goed.

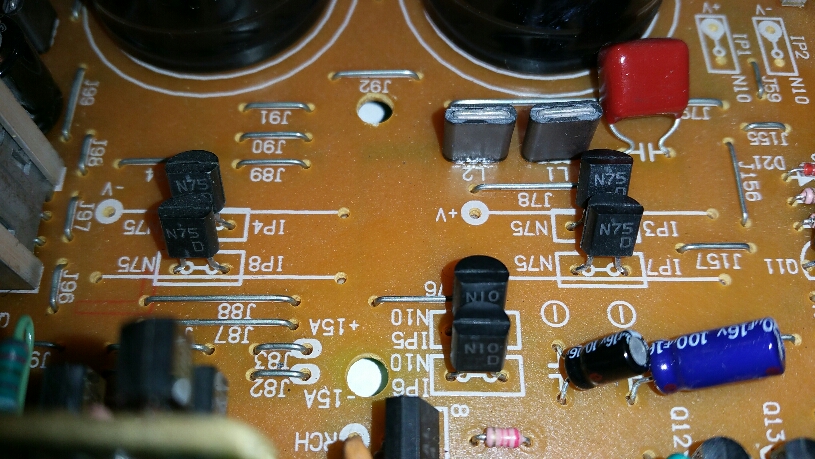

Die 4x IP 3.4.7 en 8 zijn N75 type.
Manual geeft protector aan.
Nu zit er ook 2x N10 die meten Ohms gewoon 0.4 ohm.
Dus die 4x N75 lijken het probleem. Meet ze Ohms niet eens door.

Kent iemand die N75. Mogelijk oas activatie bij spanning.
[image] [image]

Reageer op dit bericht

2547 keer gelezen

Hoi Maurice,

De ICP-N75 is een ultra snelle halfgeleider zekering 2,7A nominaal bij 50V max.
Bij sluiting/overbelasting moeten ze gewoon doorslaan. Verder niks spannends aan die dingen.
Raken vaak zonder enige oorzaak defect en kunnen vervangen worden door een through hole picofuse of een SMD fuse.

--
Vriendelijke groet,

Huub Peters

Vintage Electronica

Reageer op dit bericht

2418 keer gelezen

Gevonden
Thanks

Typisch dat er dan 2 parallel zitten.
Is dat als "veiligheid" dat als er 2 door zijn dat er dan zeker wat mis is?
Raar, dacht eerst even aan resettable fuses.
Maar dan nog -parallel???

Enfin
Ik had eerst na wat minuten prima zuiver geluid.
Heeft 1/2 uur prima gespeeld.
Daarna uit ivm afkoelen om het kennelijk tijdafhankelijke probleem te vinden.
Kort uitzetten bleef geluid nu goed.

Daarna id is schorre geluid terug.
Na meting op +/- 15V enig blok rimpel.Dat moet gewoon strak zijn.
serie weerstand 2W +15V voeding veel meer ruis op scoop dan -15V zijde
Elko's voeding op CPU Mainbord werden warm. +5V voeding -denk door die flinke rimpel van de 15V. en heeft niets met die N75 van VCC te maken.
En flink stroom trekken denk ik.
Vervangen elko's cpu bord voeding.

+/- 15V nu veel beter nog maar heel klein blokje op de scoop.

Nu bleef schorre geluid.
En zag ik dat na de N75 veiligheden bij opname vermogen door de versterker dus
die vuiligheid op +/- VCC Amp zijde. Vandaar dat schorre geluid.
Meeting die N75 gaf zeer hoog ohmig.

Vervangen door snelle glaszekering en blijkt er nu een FET eindtrap uit te liggen.
Dus er is wat meer aan de hand, mogelijk ook iets met de sturing.

Schema aanwezig
Prutsen gewoon verder.

En anders gaat er een buizen amp in. :-P

Reageer op dit bericht

2391 keer gelezen

Het zou zomaar kunnen als ik jouw bevindingen lees dat die trap aan het oscilleren is gegaan.
Hangt ook een beetje van het type FET af.
J-fet's willen, bij veroudering, nog wel eens een eigen leven gaan leiden in bepaalde schakelingen.Of wellicht de ruststroom te hoog.
Staan vermoedelijk in klassse D of H? Of is het een conventionele eindtrap.
Maar goed, die trap ligt er uit dus het probleem gevonden waardoor die fuses er uit vlogen.
2 parallel kan ik ook even niet plaatsen, nog nooit eerder gezien.
Lijkt mij niet dat een piano amp een stroom trekt van meer dan 5A.
Met een dikke rimpel op de DC lijn gesuperponeerd zou het misschien nog kunnen.
Intressante fout en hoop dat je je er even in gaat bijten ipv een tube ampje er achter te hangen (wel zo makkelijk) :-D :-D

--
Vriendelijke groet,

Huub Peters

Vintage Electronica

Reageer op dit bericht

2381 keer gelezen

Ik zou het mute circuit eens nakijken. Vaak hoogohmig en met met transistoren uitgerust. Je vindt dit vaak in de buurt van de uitgang.

Je kunt voor het gemak eens de twee transistoren verwijderen. Vaak meet je niks defect aan de componenten, maar het circuit eromheen reviseren helpt vaak wel.

groetjes,
-=Kees=-

Reageer op dit bericht

2377 keer gelezen

Ik wilde toch nog even resultaat reparatie deze versterker van de Technics SX-PR603 electronische piano melden.

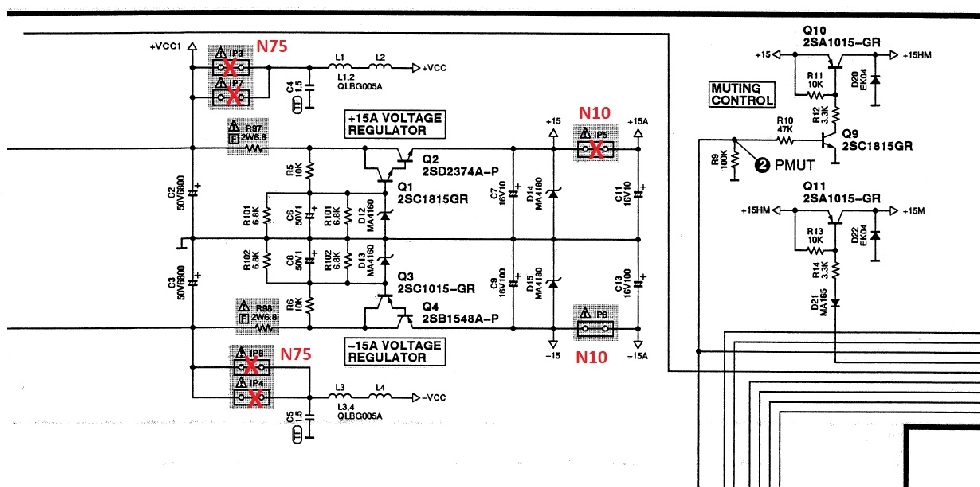

Probleem was dus die 4x protectors N75 in de voeding.

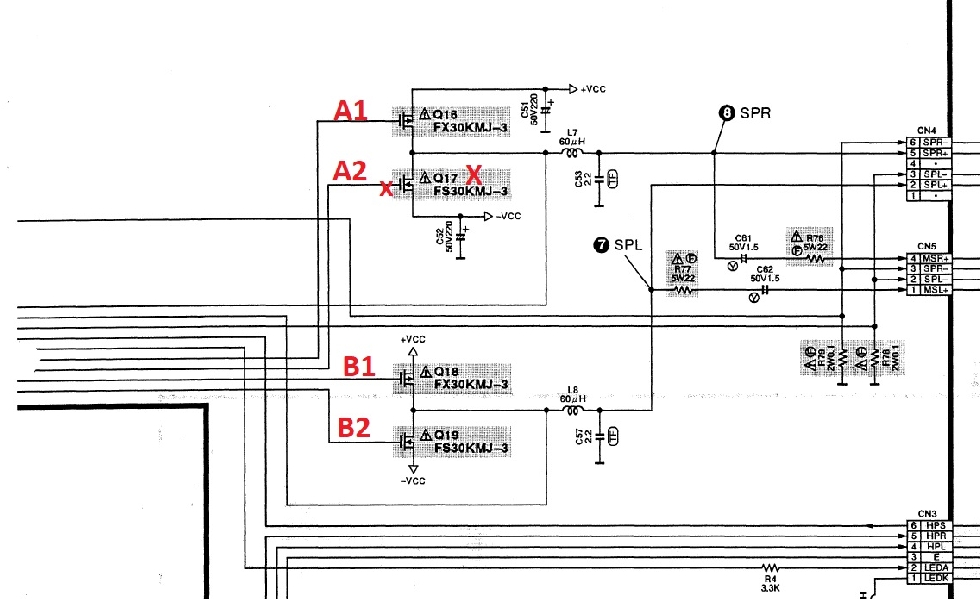

Ondertussen lag ook Q17 er uit FS30KMJ-3 (eindtrap).

Enfin via Alikanarie hele zaakje besteld,
Wat FS30KMJ-3's, tegen hanger FX30KMJ-3's en zwik N75 protectors.

4x protector vervangen en de 4 Fet's van de eindtrap.
Alle FETs daar ik dacht geen risico nemen die hebben een klap gehad.
Testen en dook vrij snel de +15V in en rap daarna denk ik de beide +/- VCC voedingen.

Dit keer van rechter kanaal de Fet's Q16 en Q17 naar de knoppen inclusief de
4 protectors + en - van de VCC én de N10 protector van de +15V.

Dat ging dus de verkeerde kant op met reparatie, raar.

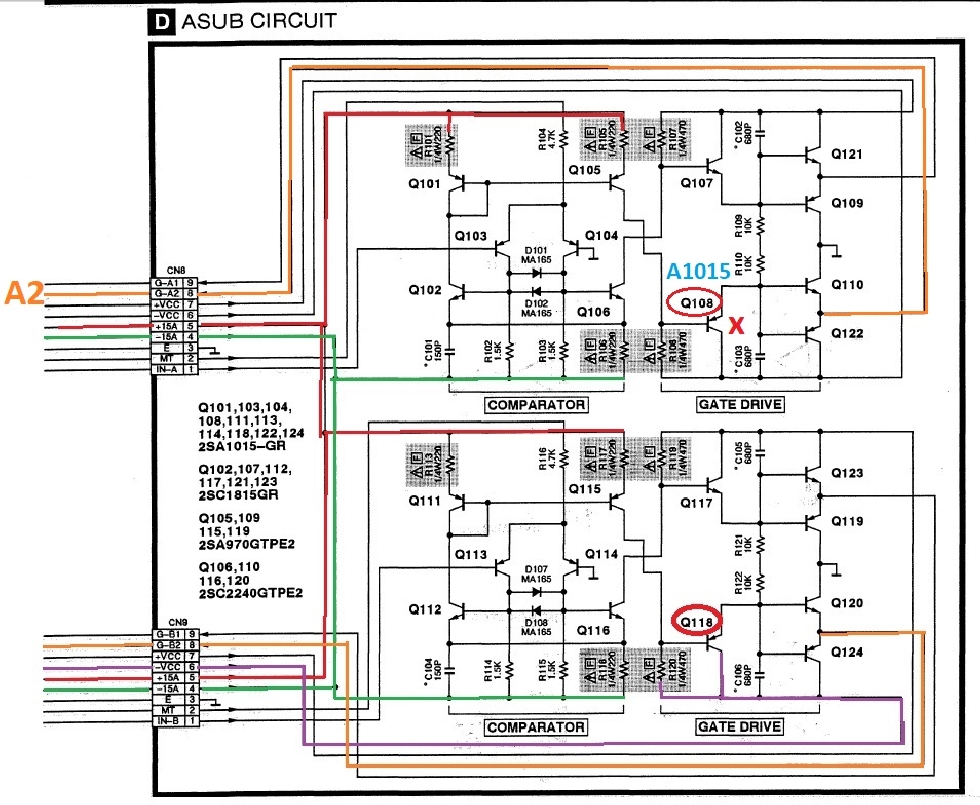

Bij onderzoek bleek van de voor versterker ASUB Q108 (A1015) er uit te liggen.
Kan niet anders bedenken dan dat het door die oscillatie op die voedingsspanning
gekomen moet zijn, Typisch.
Q110 en Q122 zijn dik in orde, deze had ik wel getest vooraf.
Je verwacht bij problemen eindtrap dat deze evt mee gaan maar niet enkel Q108.

Waarom N10 (IP5) +15V er uit is gegaan daarom is mij een raadsel.
Mogelijk stond deze reeds op springen.

Q16-17 en Q108 vervangen, samen met de protectors.

Zaakje weer ingebouwd in de piano en de versterker werkt weer.
Gezegd de rechter Woofer is inmiddels ter ziele gegaan. :fir
Zal wel gelijkspanning gehad hebben nu beide Fets er uit lagen.
Tweeter werkt nog en met een test luidspreker zit er weer zuiver en dik geluid in.
Ik hoop geluk te hebben in de UK waar de betreffende luidspreker op een spare lijst staat te bestellen.
4 Ohm 15W, en anders verzin ik wel 2 gelijke andere luidsprekers.
Voorlopig heeft de piano hele avond gespeeld, compleet orkest, wat een machtig toestel!
