Schema Krohn-Hite 5700 (Toestel of techniek)

door Hugo Sneyers , Tongeren, België, 10-03-2018, 12:59 (2469 dagen geleden) @ Hugo Sneyers

Hallo,

Toen ik enkele dagen geleden las dat de beurs volgende week in Rosmalen zou plaats vinden ging er een belletje rinkelen ..... vorig jaar (2017) had ik daar een defecte generator gekocht en die lag hier nog ergens in een vergeethoek.
Dus dat ding maar eens terug te voorschijn gehaald.
Het schema had ik intussen op internet gekocht (15 Dollar).
In het voedingsgedeelte waren maar liefst 6 transistoren gesneuveld.
Toen de voeding terug in orde was bleek het "hart" van de generator terug te werken, ik kreeg een mooie blok-sinus of driehoek golf te zien op de level-potmeter maar aan de uitgang van de generator was een ernstige vervorming te zien, die fout moest dus in de eindtrap te zitten .... en inderdaad daar heb ik ook 2 gesneuvelde transistoren aangetroffen.
Het apparaat werkt nu terug zoals het hoort.

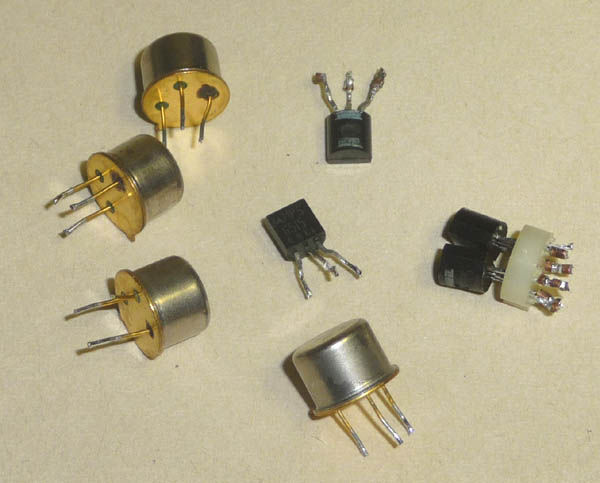

Dit zijn de slachtoffers:

Beste groeten .... Hugo Sneyers
