RegistrerenAC-adapter FW3009 18,6 v 120mA (Gezocht)
door Gwarpy
, Hulsel, 05-04-2018, 13:14 (2426 dagen geleden)
Gewijzigd door Gwarpy, 05-04-2018, 13:18
Gezocht AC-adapter FW3009 voor een old school computerspel Odyssey 2001.
Heb deze laatst gevonden op een rommelmarkt, maar volgens mij is de trafo ervan stuk. Multimeter geeft een "1" aan.

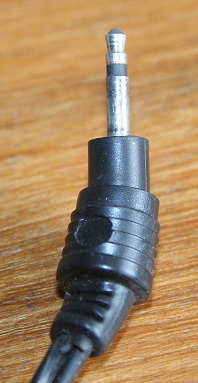

![[image]](images/uploaded/201804051513125ac620e8723b4.jpg)
![[image]](images/uploaded/201804051513225ac620f237ce5.jpg)
Heeft iemand deze ergens nog liggen ?
Groeten Han.
AC-adapter FW3009 18,6 v 120mA
door soundman2 , Wouw, 05-04-2018, 13:27 (2426 dagen geleden) @ Gwarpy
Gewijzigd door soundman2, 05-04-2018, 13:29
In welke stand staat de multimeter?
Leg je oor eens tegen de adapter. Als de trafo niet defect is, moet je een zachte zoemtoon horen. De adapter komt volgens de aanduiding gelijkspanning uit.
Een onbelaste niet gestabiliseerde adapter geeft meestal veel meer af als de opgedrukte spanning.
Digitale voltmeters hebben vaak schalen van 2, 20 , 200 volt. In de stand 20 volt zou de meter overflow kunnnen hebben en een foute indicatie kunnen geven.
Stel de voltmeter eens in op het naast hogere bereik.
Verder komt kabelbreuk bij dergelijke adapters nog al eens voor.
Als de trafo zoemt, kun je nog meten of er een breuk bij de 3,5mm steker zit.
Prik daarvoor met twee naalden in de adertjes van het laagspanningssnoertje.
AC-adapter FW3009 18,6 v 120mA
door Gwarpy , Hulsel, 05-04-2018, 13:31 (2426 dagen geleden) @ soundman2
Gewijzigd door Gwarpy, 05-04-2018, 13:32
Zoemt inderdaad !
De meter slaat bij een stand van 200V uit naar 30,2 v; gemeten aan de 2 delen van de jackplug.
De fout zit hem dan in het spel zelf ?
AC-adapter FW3009 18,6 v 120mA
door soundman2 , Wouw, 05-04-2018, 13:43 (2426 dagen geleden) @ Gwarpy
Zoemt inderdaad !
De meter slaat bij een stand van 200V uit naar 30,2 v; gemeten aan de 2 delen van de jackplug.De fout zit hem dan in het spel zelf ?
De laatste vraag kan ik niet beantwoorden. Dat de adapter onbelast een hogere spanning afgeeft klopt wel als hij niet gestabiliseerd is. Als je een lampje hebt van ca 20 volt kun je daar ook mee testen. De wat antieke kerstboomlampjes waren vaak 19 volt, daarmee kun je testen ov de adapter ook stroom kan leveren.
Als je met twee naaldjes in de aders prikt zou je kunnen meten of de spanning nog OK is met het spel aangesloten.
Is de spanning niet gezakt, dan gebruikt het spel niets en kan bijv de aan/uit schakelaar niet of slecht werken.
Zakt de spanning naar een lage waarde of zelfs nul volt, dan kan het spel een kortsluiting inwendig hebben. In het laatste geval moet je de adapter niet te lang zo laten staan, want dan kan deze alsnog defect raken
AC-adapter FW3009 18,6 v 120mA
door Gwarpy , Hulsel, 05-04-2018, 13:49 (2426 dagen geleden) @ soundman2
Dank je wel voor je hulp !
Ga eens een lampje zoeken !
Er is trouwens geen aan/uit schakelaar bij dit spel.
Groeten Han.
AC-adapter FW3009 18,6 v 120mA
door focus103 , Zaandam, 05-04-2018, 22:37 (2425 dagen geleden) @ Gwarpy
Je kan het ook testen met een 150 ohm weerstand.
Dan zal de spanning rond die 18,6 volt moeten zijn.
AC-adapter FW3009 18,6 v 120mA
door kris
, Gent, België, 06-04-2018, 09:21 (2425 dagen geleden) @ Gwarpy
Alvorens je de zaak "opblaast".
weet je Hoeveel spanning deze Odyssey nodig heeft? en welke stroom hij trekt? (de versie die ik ken loopt op 9 Volt)
Ik zou niet zomaar ongekende adapters aansluiten zonder eerst te meten want Je weet nooit wat er precies uitkomt. (dat meten moet dan onbelast en belast gebeuren, rimpel checken, kortom een heel gedoe..)
Eens je spanning en stroom kent kan je evengoed voor een nieuwe adapter gaan . Duur zijn ze niet.
groeten
Kris
AC-adapter FW3009 18,6 v 120mA
door soundman2 , Wouw, 06-04-2018, 12:05 (2425 dagen geleden) @ kris
Vaak staat op een of ander typeplaatje wel aangegeven wat de voedingsspanning is. het feit dat de voedingsplug overeen komt, zou er toch op kunnen wijzen dat adapter en spel bij elkaar horen.
Ik denk dat TS nog geen adapter wil kopen om er alleen maar achter te komen of het spel nog werkt.
In dit geval zouden wat meer gegevens over het spel, zoals merk en type en eventueel een foto van een typeplaatje, voor zover aanwezig, wel wat verduidelijking geven.
Volgens mij heeft TS buiten een voltmeter weinig apparaten om verder wat na te meten.
Ik vermoed zoiets en daarom gaf ik ook al aan om de adapter daarom eventueel te testen met een gewoon lampje.
Typeplaatje Odyssey 2001
door Gwarpy , Hulsel, 06-04-2018, 12:46 (2425 dagen geleden) @ soundman2
Gewijzigd door Gwarpy, 06-04-2018, 12:53
Typeplaatje onderop !

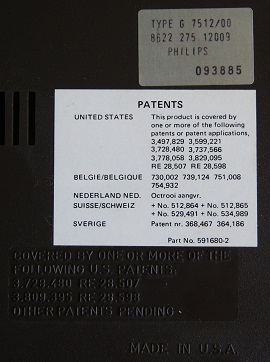

![[image]](images/uploaded/201804061446465ac76c363d3a4.jpg)
Heb inderdaad alleen de beschikking over ene multimeter.
Typeplaatje Odyssey 2001
door soundman2 , Wouw, 06-04-2018, 13:30 (2425 dagen geleden) @ Gwarpy
Gewijzigd door soundman2, 06-04-2018, 13:39
Er staat van alles op, maar weinig bruikbaar voor de eigenaar.
Op een website vond ik een gegeven dat het apparaat werkt op een ongestabiliseerde voedingsspanning van 24 volt, dat kan best kloppen.
Ergens anders vond ik een foto van het binnenwerk. daarop de print zit een grote blauwe voedingselco 1000uF, 25 volt. Die 25 volt zal niet voor niets gekozen zijn. Je zou eens kunnen meten op de aansluitingen van de elco welk voltage (DC) daar staat.

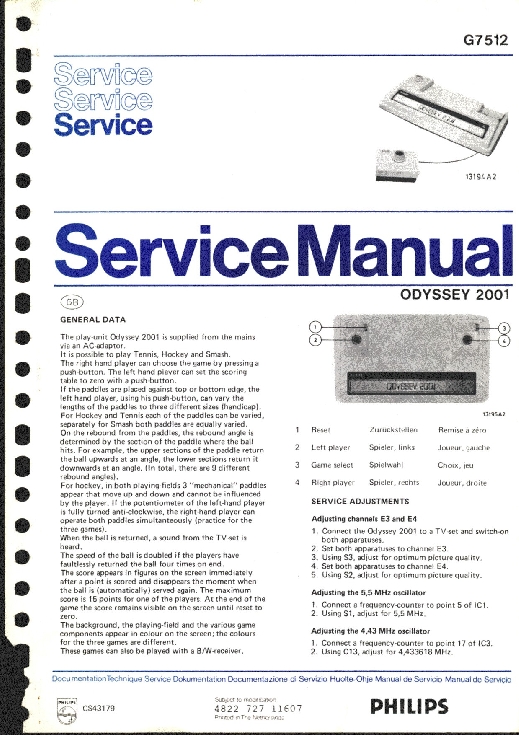

Doet het spel helemaal niets? Het spel moet aangesloten worden op de antenne-ingang van een televisie op kanaal 3 of kanaal 4. Dat is instelbaar met de jumper naast het antennekabeltje op de print.

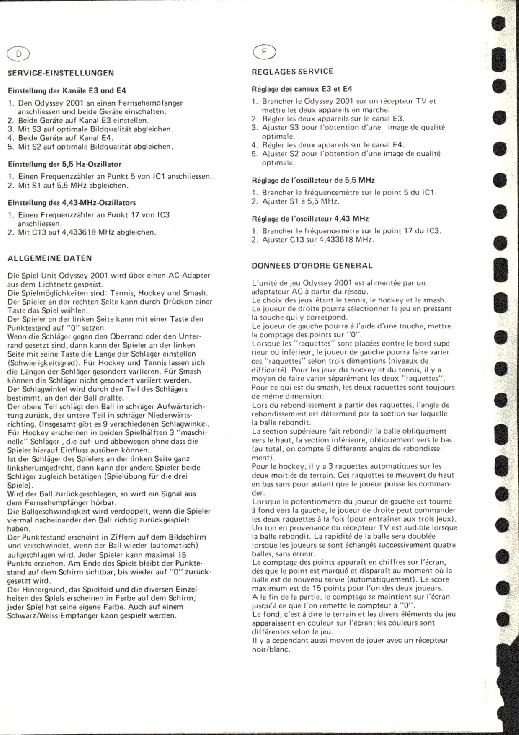

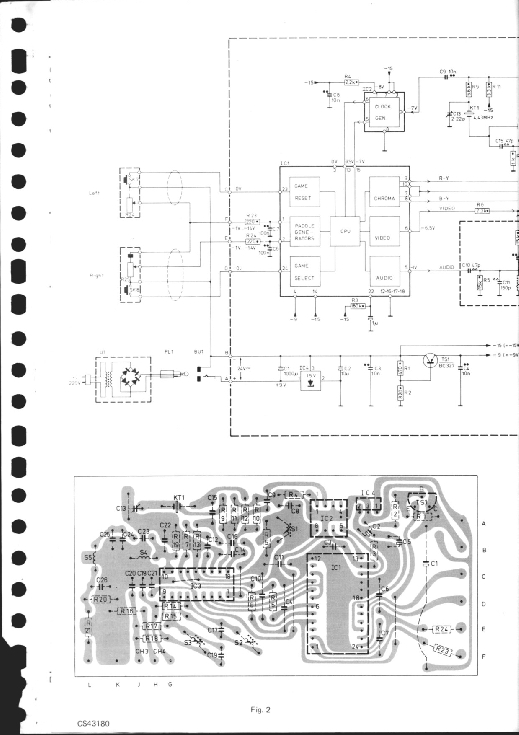

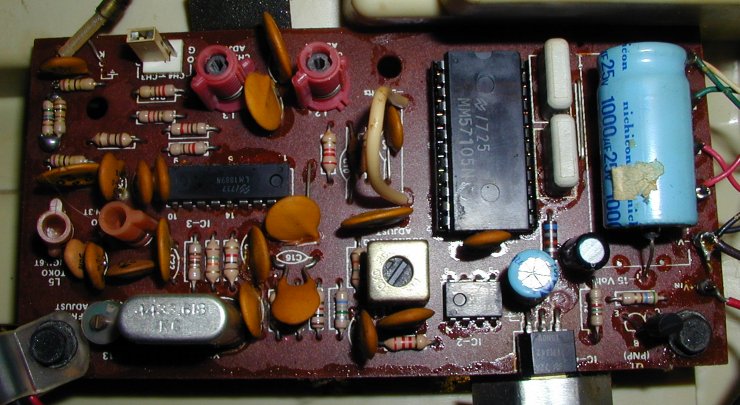

![[image]](images/uploaded/201804061532095ac776d9f17a9.jpg)

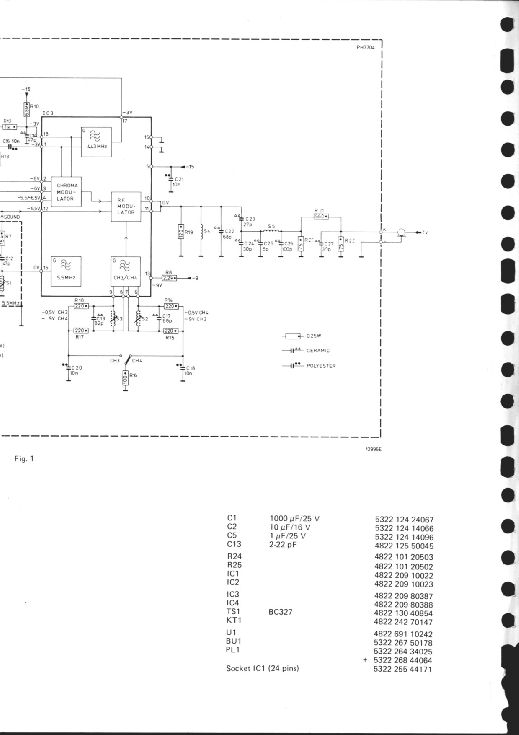

![[image]](images/uploaded/201804061538355ac7785b869b6.jpg)
Typeplaatje Odyssey 2001
door Gwarpy , Hulsel, 06-04-2018, 15:30 (2425 dagen geleden) @ soundman2
Heb de elco gemeten en die meet 24,7 v.
Heb ook de kanaalselector omgezet van 3 naar 4, maar er gebeurt helemaal niets ?!
Wellicht een printplaatfout ? Heb daar de knowhow niet voor.
Typeplaatje Odyssey 2001
door soundman2 , Wouw, 06-04-2018, 15:41 (2425 dagen geleden) @ Gwarpy
Heb de elco gemeten en die meet 24,7 v.
Heb ook de kanaalselector omgezet van 3 naar 4, maar er gebeurt helemaal niets ?!
Wellicht een printplaatfout ? Heb daar de knowhow niet voor.
Die spanning gaat wel kloppen. De print gebruikt dus wel stroom en de adapter werkt kennelijk goed. Nu wordt het een stuk lastiger om uit te zoeken wat de fout is.
Je zou kunnen vragen of een forumbezoeker in de buurt je verder kan helpen. Soms sturen ze wel eens wat op naar mij, maar ik kan ook niet garanderen dat ik het werkend krijg. Als een moeilijk of niet meer verkrijgbaar onderdeel stuk is wordt het erg lastig. Niet geschoten is uiteraard altijd mis.
Ik heb je in elk geval de vergeefse aanschaf van een eveneens weinig gangbare adapter bespaard.
Typeplaatje Odyssey 2001
door Gwarpy , Hulsel, 06-04-2018, 16:17 (2425 dagen geleden) @ soundman2
Tja, dan wordt het inderdaad moeilijker !
Zal eens hier in de buurt eens vragen of er iemand is die me kan helpen.
Je hebt me inderdaad behoed van het kopen van een andere adapter. Had er al eentje gevonden op Ebay in Duitsland voor 19,99 euro (excl. 12 euro verzendkosten) !
Dank je wel voor je wijze hulp !
Groeten Han.
Typeplaatje Odyssey 2001
door soundman2 , Wouw, 06-04-2018, 17:26 (2425 dagen geleden) @ Gwarpy
Ik heb verteld dat het spel moet worden aangesloten op een tv toestel via de antenne ingang. Heb je daarna het toestel wel laten zoeken naar een zender?
Typeplaatje Odyssey 2001
door Gwarpy , Hulsel, 06-04-2018, 17:44 (2425 dagen geleden) @ soundman2
Ja, maar die vond niets.
Heb nog een ander toestel staan. Zal het daar nog eens bij proberen.
Typeplaatje Odyssey 2001
door soundman2 , Wouw, 06-04-2018, 18:04 (2425 dagen geleden) @ Gwarpy
Ja, maar die vond niets.
Heb nog een ander toestel staan. Zal het daar nog eens bij proberen.
Een ander toestel kan, maar je moet wel de zender zoeken. Daar hebben de meeste tv's een menu item voor. Op echt antieke toestellen moest je bijvoorbeeld een voorkeurtoets indrukken, band 1 kiezen en daarna op de zender afstemmen. In de gebruiksaanwijzing van het toestel staat precies hoe dat moet. Als het toestel niet afgestemd is op het zendertje in de Odyssee, zul je nooit beeld krijgen.
Je hoeft alleen te zoeken in TV band 1.
Typeplaatje Odyssey 2001
door kris , Gent, België, 06-04-2018, 20:59 (2425 dagen geleden) @ soundman2
Gewijzigd door kris, 06-04-2018, 21:05
Er staat van alles op, maar weinig bruikbaar voor de eigenaar.
Op een website vond ik een gegeven dat het apparaat werkt op een ongestabiliseerde voedingsspanning van 24 volt, dat kan best kloppen.
Ergens anders vond ik een foto van het binnenwerk. daarop de print zit een grote blauwe voedingselco 1000uF, 25 volt. Die 25 volt zal niet voor niets gekozen zijn.
25 V is de goedkoopste waarde, omdat het een standaardwaarde is. Kan maar moeilijk geloven dat men die gaat gebruiken om er 24,7 volt op te zetten. gezien de gebruikte chipset is er helemaal geen 24 volt nodig, 12 V is meer dan voldoende.
Ik hoop dat er iets van veiligheid of stabilisatie inzit, anders kan dit einde verhaal zijn.
Je hebt me inderdaad behoed van het kopen van een andere adapter. Had er al eentje gevonden op Ebay in Duitsland voor 19,99 euro (excl. 12 euro verzendkosten) !
gierigheid bedriegt de wijsheid wel eens, en in dit geval twee keer.
groeten
kris
edit : nog eens goed naar de foto van de print gekeken. staat er daar nu 15V gedrukt onder de grote elco? Als er een brug voor zit is de ingang dan 12 V AC.
Typeplaatje Odyssey 2001
door soundman2 , Wouw, 06-04-2018, 22:00 (2424 dagen geleden) @ kris
In een andere draad staat dat de voedingsspanning 24 volt is. Tot nu toe heb ik geen voedingsgegevens kunnen vinden en ook geen schema. Het zal dus voorlopig gissen blijven hoe het met de diverse spanningen zit.
Als het al helemaal fout zit, was het al klaar voor dat de vraag over de adapter kwam. Ts had het idee dat de adapter niet werkte. Daaruit concludeer ik dat hij hem aangesloten heeft. Dan was alle goede raad en tips meteen al nutteloos geweest.
Zolang we niet precies weten of het met de voeding nu goed of fout is kunnen we alleen maar hopen dat er gewoon wat anders aan de hand is. Discussiëren over iets waarvan we de details niet weten staat voor mij gelijk aan gebazel in de ruimte.
Typeplaatje Odyssey 2001
door Dominic , Breda, 07-04-2018, 08:31 (2424 dagen geleden) @ Gwarpy
Mocht je er niet uitkomen dan wil ik hem best voor je nakijken. Heb er tig in m'n handen gehad de afgelopen 20 jaar. Verzamel zelf namelijk ook.
Dominic
AC-adapter FW3009 18,6 v 120mA
door Maurice , Dordrecht, 06-04-2018, 21:06 (2425 dagen geleden) @ Gwarpy
Misschien en TIP
LEES WAT ER OP DIE PRINT STAAT.
Staat toch -15V bij die elko??
Hoe zo 24,7V???

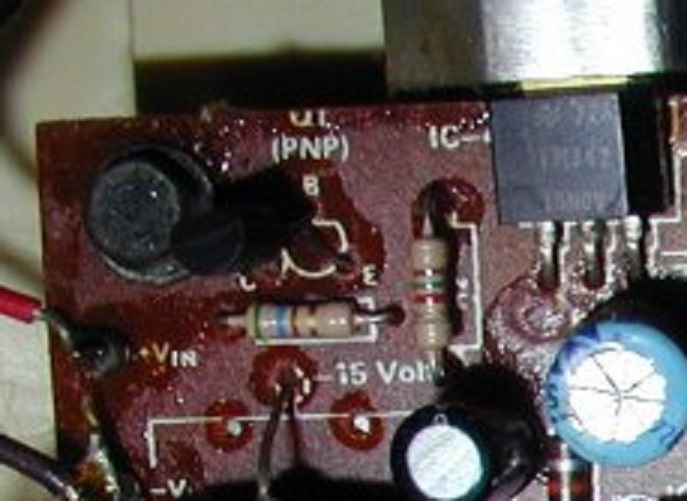

![[image]](images/uploaded/201804062305105ac7e106c6f17.jpg)
AC-adapter FW3009 18,6 v 120mA
door soundman2 , Wouw, 06-04-2018, 21:53 (2425 dagen geleden) @ Maurice
Gewijzigd door soundman2, 06-04-2018, 22:11
Misschien en TIP
LEES WAT ER OP DIE PRINT STAAT.
Staat toch -15V bij die elko??Hoe zo 24,7V???
Ten opzichte van wat dan?
De tijd dat er alleen PNP techniek was met negatieve voedingsspanningen was in de jaren 70 al een gepasseerd station.
In de volgende link wordt over 9 volt voeding gesproken. Dat strookt dan weer niet met 15 volt. Volgens mij werd er in die tijd nog niet zoveel van switched regulators gebruik gemaakt.
http://old-computers.com/museum/computer.asp?st=3&c=713
Hier gaat het weer over 12 volt
https://binarium.de/philips_magnavox_odyssey_2001
AC-adapter FW3009 18,6 v 120mA
door Maurice , Dordrecht, 07-04-2018, 08:28 (2424 dagen geleden) @ soundman2
Gewijzigd door Maurice, 07-04-2018, 08:31
Negatief Klopt zie de PNP daar boven.
Inderdaad bij veel oud Tr spul het geval.
Tov de andere kant elko natuurlijk, blijft de voedings elko.
Mogelijk dat TO220 IC een regelaar nog naar bv 5V
Voor ik een onbekend toestel in handen heb bekijk ik de print goed.
Wat geeft mij dat voor informatie.

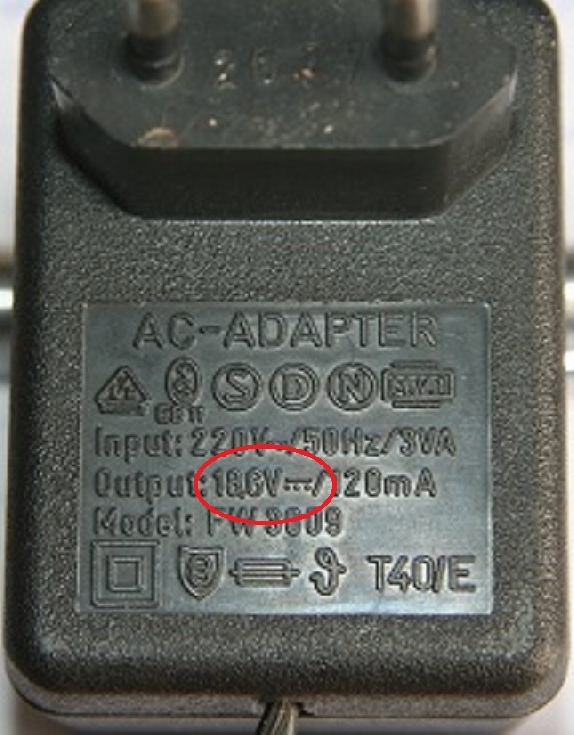

Daarbij zie ik een adapter en staat op 18,5Vdc
Dus hoe krijg je daar 25Vac uit?
Zal die defect zijn.
Dan denk ik als de veiligheden toestel zo matig zijn dat inmiddels
de zaak behoorlijk er aan toe is.
![[image]](images/uploaded/201804071031165ac881d410364.jpg)
AC-adapter FW3009 18,6 v 120mA
door soundman2 , Wouw, 07-04-2018, 09:16 (2424 dagen geleden) @ Maurice
Gewijzigd door soundman2, 07-04-2018, 09:19
Die 18,6 volt geldt bij een nominaal belaste adapter. Je zou eens moeten meten aan een stel ongestabiliseerde exemplaren. Ik heb hier diverse liggen voor 12 volt en daar komt onbelast dik 19 volt uit, een adapter van Sony, 9 volt 600mA geeft onbelast 11,8 volt, een dikke adapter van Brother 9,4 volt 2,0Amp geeft ook al 12,54 volt onbelast. Dat is telkens zo'n 30 procent meer. In dat kader is het niet gek dan de adapter van Gwarpy 18,6+30%=24 volt afgeeft.
Ongezien blijft het allemaal gissen.
Dominic uit Breda verzamelt ook spellen. Als hij in de verzameling een zelfde spel heeft, kan het voedingsmysterie snel worden opgelost denk ik.
AC-adapter FW3009 18,6 v 120mA
door soundman2 , Wouw, 07-04-2018, 10:26 (2424 dagen geleden) @ soundman2
Gewijzigd door soundman2, 07-04-2018, 11:22
Ik heb nog wat verder gezocht op het www en vond deze site
https://retro-video-gaming.com/2012/03/25/the-odyssey-2001/
Daar staat een afbeelding van dezelfde adapter als die van TS.
Als de foto niet dezelfde is, als die Gwarpy gebruikt heeft, lijkt de 18,6V adapter toch wel de juiste te zijn.

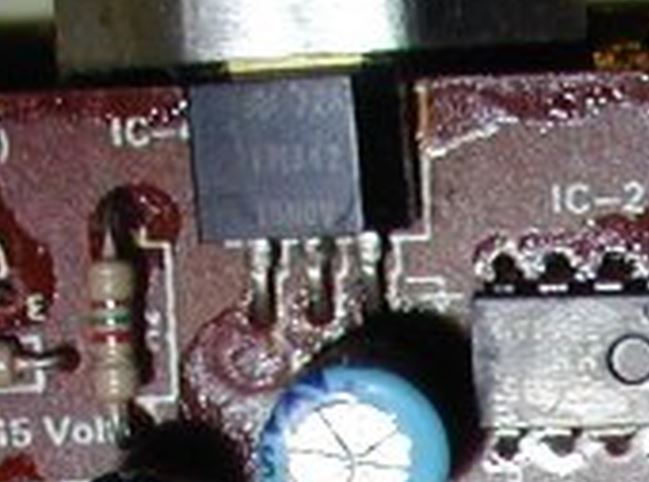

Ik zie hier nog een ic van NS. Het lijkt op een LMxx2 (LM342, 15V?)regulator. Uitvergroten levert niet een leesbare waarde op. In combinatie met de -15 volt, wijst dat eventueel ook in de richting van de juiste adapter.
![[image]](images/uploaded/201804071317045ac8a8b031309.jpg)
Evenwel zou ik op de grote elco dan een hogere spanning verwachten en 15 volt op de kleinere elco direct bij de LM. TS meet op de grote elco ca 24 volt.
AC-adapter FW3009 18,6 v 120mA
door Oldtimer , Oegstgeest, 07-04-2018, 14:44 (2424 dagen geleden) @ soundman2
Ik zie hier nog een ic van NS. Het lijkt op een LMxx2 (LM342, 15V?)regulator.
Klopt er staat LM342 met daaronder 15NOV
Dit is een positieve 15V bij 250mA regulator.
Voor de specificaties van de LM342 familie zie:
http://pdf1.alldatasheet.com/datasheet-pdf/view/8857/NSC/LM342.html
Let daarbij op de maximaal toegestane ingangsspanning (23VDC) voor de 15V uitvoering, de gemeten 24.8VDC is dus te hoog voor dit ding!
Die te hoge spanning is ongetwijfeld het gevolg van de verhoogde netspanning en een lagere belasting dan de 120mA die opgegeven staat op de voeding.
Willem
AC-adapter FW3009 18,6 v 120mA
door soundman2 , Wouw, 07-04-2018, 15:26 (2424 dagen geleden) @ Oldtimer
Gewijzigd door soundman2, 07-04-2018, 15:29
Ik heb de datasheet gedownload bij national semiconductor en dat zegt toch wat anders.

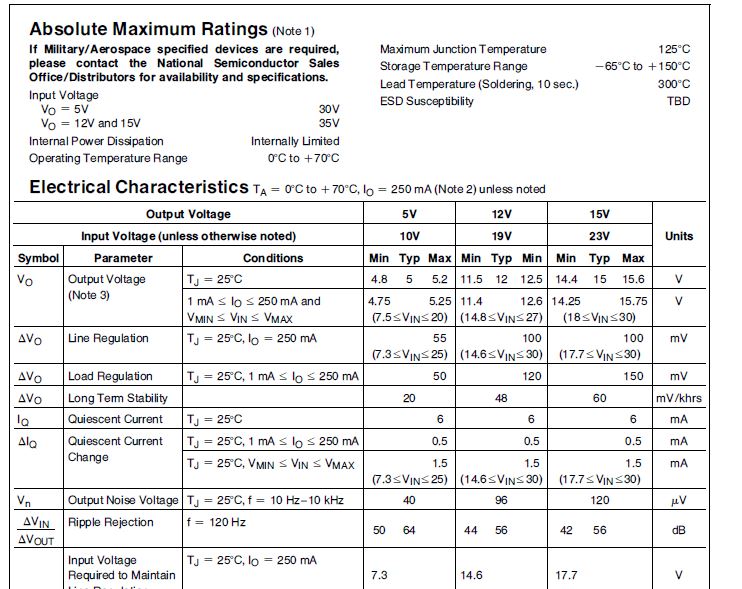

![[image]](images/uploaded/201804071725385ac8e2f20dd37.jpg)
Bij de max ingangsspanning en de max stroom, wordt de dissipatie te groot en begrenst het IC. Dat is hier denk ik niet aan de orde.
AC-adapter FW3009 18,6 v 120mA
door Oldtimer , Oegstgeest, 07-04-2018, 15:48 (2424 dagen geleden) @ soundman2
Ik heb de datasheet gedownload bij national semiconductor en dat zegt toch wat anders.
Bij de max ingangsspanning en de max stroom, wordt de dissipatie te groot en begrenst het IC. Dat is hier denk ik niet aan de orde.
Je hebt weer gelijk Henk!
Willem
Odyssey 2001 heeft een goed thuis gekregen.
door Gwarpy , Hulsel, 08-04-2018, 14:17 (2423 dagen geleden) @ Gwarpy
De Odyssey 2001 heeft een goed thuis gekregen.
Er was voor mij teveel werk aan om het goed uit te zoeken.
Heb hem aan een vriend gegeven en die was er blij mee.
Allemaal bedankt voor jullie meedenken !!
Odyssey 2001 heeft een goed thuis gekregen.
door Dominic , Breda, 08-04-2018, 15:45 (2423 dagen geleden) @ Gwarpy
Uurtje werk en een paar euro onderdelen... Als dat al teveel is dan moet er wellicht aan denken een andere hobby te zoeken. Zeker wanneer het om apparatuur uit de jaren '60 '70 en '80 gaat.
Dominic
Odyssey 2001 heeft een goed thuis gekregen.
door Gwarpy , Hulsel, 08-04-2018, 16:03 (2423 dagen geleden) @ Dominic
Gewijzigd door Gwarpy, 08-04-2018, 16:05
De onderdelen moet je wel hebben en weten waar je moet zoeken.
Je kan niet zomaar in het wilde weg gaan vervangen.
Ik vroeg om alleen maar om hulp. Ben weer een stuk wijzer en het spel heeft goed thuis gekregen. Weer 2 mensen blij.
Odyssey 2001 heeft een goed thuis gekregen.
door soundman2 , Wouw, 08-04-2018, 16:11 (2423 dagen geleden) @ Gwarpy
Als hij het eventueel weer doet, laat je hier dan weten wat het probleem met het spel was?
Odyssey 2001 heeft een goed thuis gekregen.
door Gwarpy , Hulsel, 08-04-2018, 16:36 (2423 dagen geleden) @ soundman2
Heb net al bericht gehad:
Het zwarte blokje met de vele pinnetjes (heet de IC ?) op de printplaat was stuk/werkte niet. Hij heeft een andere erin gezet (uit een slooptoestel) en het werkt weer.
Daar was ik met mijn beperkte middelen nooit uit gekomen.
Odyssey 2001 heeft een goed thuis gekregen.
door soundman2 , Wouw, 08-04-2018, 16:57 (2423 dagen geleden) @ Gwarpy
Gewijzigd door soundman2, 08-04-2018, 16:58
Inderdaad een ic. Dat zijn zgn dedicated ic's, die alle functies herbergen die nodig zijn om wat te laten werken. Vergelijk het met een electronische klok. Die kun je maken met losse ic sachakelingen.
Je hebt dan van alles nodig, deler ics,tellers, schakelingen voor gelijkzetten etc. Het kost dan tientallen ic's om dat te realiseren. Een dergelijk ic neemt al die functies over en doet er ook nog even de aansturing van een display bij. Zo'n ic kun je dus vrijwel nergens anders voor gebruiken.
Zo zijn er game ic's
klok ic's
top octaaf delers voor orgels
funtiegenerator ic's en nog talloze andere.
Odyssey 2001 heeft een goed thuis gekregen.
door Maarten Bakker , Haarlem/Delft, 08-04-2018, 19:45 (2423 dagen geleden) @ Gwarpy
Top opgelost Je moet ze de kost geven die in jouw plaats de boel zouden zijn gaan achteruitrepareren (verder stuk maken). Inplaats daarvan wat je al zegt: jij blij, hij blij.
Odyssey 2001 heeft een goed thuis gekregen.
door doktordirk , Noordbeemster, 09-04-2018, 20:42 (2422 dagen geleden) @ Maarten Bakker
Beter laat dan nooit zullen we maar zeggen, maar na lang zoeken op een bijna vergeten usb-stick
![[image]](images/uploaded/201804092231545acbcdba6238d.jpg)
![[image]](images/uploaded/201804092232305acbcdde182f4.jpg)
![[image]](images/uploaded/201804092232535acbcdf52662c.jpg)
![[image]](images/uploaded/201804092233265acbce161d898.jpg)
De gedachte te hoge voedingsspanning was toch wel goed, de leesbaarheid is wat matig, maar indien nodig wil ik nog wel eens een betere scan maken, de papieren versie moet hier ook nog ergens aanwezig zijn.
Dirk.
Odyssey 2001 heeft een goed thuis gekregen.
door kris , Gent, België, 09-04-2018, 21:57 (2421 dagen geleden) @ doktordirk
das inderdaad hoger dan verwacht.
Je kan de service manual altijd naar het formubeheer sturen,dan komt het in de schematheek.
groeten
Kris
Odyssey 2001 heeft een goed thuis gekregen.
door soundman2 , Wouw, 10-04-2018, 12:55 (2421 dagen geleden) @ doktordirk
Ik heb er nog al wat energie in gestoken en ben eigenlijk wel benieuwd in hoeverre ik op het juiste spoor zat. Kun je mij een scan sturen op mijn wegwerp hotmail account?
oldfloppybox, daardaarna het beroemde varkenskrulletje en dan hotmail puntje com?
De scan die je hebt, wordt door de forumsoftware nog verder gecomprimeerd en dat maakt het minder leesbaar.
bvd
Odyssey 2001 heeft een goed thuis gekregen.
door doktordirk , Noordbeemster, 10-04-2018, 18:05 (2421 dagen geleden) @ soundman2
Sorry,sorry, mijn geheugen laat me wat in de steek,maar het onderwerp Odyssey2001 is blijkbaar al eens meer aan de orde geweest want het gezochte schema staat al in de schemateek op dit forum.
Het is precies dezelfde scan maar nu wel goed leesbaar, staat als laatste van alle Philips schema's.
Mvg. Dirk.
Odyssey 2001 heeft een goed thuis gekregen.
door soundman2 , Wouw, 10-04-2018, 19:42 (2421 dagen geleden) @ doktordirk
Gewijzigd door soundman2, 10-04-2018, 19:55
Overal gezocht op het www, zelfs bij de onvolprezen database van de NVHR. maar hier in de database heb ik dus NIET gekeken.
Al was dan ongeveer duidelijk dat de voeding wel klopte, had TS nog niet het IC wat stuk was. Het draadje kon hem dus niet helemaal helpen.
Odyssey 2001 heeft een goed thuis gekregen.
door kris , Gent, België, 10-04-2018, 20:11 (2421 dagen geleden) @ soundman2
al doende leer je, Henk
btw, ondanks dat er geen pnp transistoren of Ge componenten meer inzitten heeft men voor het meten van de voedingsspanningen niet de massa als referentie genomen van de binnenkomende voeding, maar ergens tussenin, zoals het halfweg de jaren 60 ook de gewoonte was voor transistorradio's. Dat maakt het meten van spanningen lastig, zeker als de boel scheef getrokken staat. Waarschijnlijk opgemaakt een hardleerse oude schema-tekenaar
groeten
Kris
Odyssey 2001 heeft een goed thuis gekregen.
door soundman2 , Wouw, 10-04-2018, 21:56 (2420 dagen geleden) @ kris
Gewijzigd door soundman2, 10-04-2018, 22:03
Ik heb de datasheet opgehaald van de spelletjesprocessor en die gebruikt ook een negatieve voedingsspanning, dus voor de huidige begrippen +15 volt is gnd en de rest werkt op -9 en -15 volt. Kennelijk zijn die ontwerpen ook uit het germanium pnp tijdperk. Overigens heeft de wetenschap ooit de foute aanname gemaakt dat stroom van plus naar min loopt, terwijl het juist andersom blijkt te zijn. Om dat uit te leggen heeft met de gaten theorie bedacht.
Verder is de BC327 wel degelijk een PNP tor, maar wel silicium.
Kennelijk was de 7915 ook nog niet wijd verbreid. De 7915 heb ik trouwens nare herinneringen aan. In het begin waren ze nog vrij duur en achtereen hielp ik er twee naar de siliciumhemel. Uiteindelijk moest ik constateren dat in een databoekje dezelfde pinning was aangehouden als die van de positieve regelaar.
De volgorde van een negatiever regelaar is toch echt aarde, in, uit.
