door robbie
, Blaricum, 05-05-2018, 12:57 (2400 dagen geleden)
Hallo,
In de jaren '70 (dacht ik) stond er in de Elektuur een schema van een "faseverschuiver", ik heb deze toen gemaakt en echt jaaaaaarennnnn lang plezier van gehad.
De Elektuur HAD ik bewaard, maar waar hij nu is??
Weet iemand in welke Elektuur dit schema stond? (printje was ook bij E te koop)
Graag zou ik het artikel en schema nog eens inzien...
groet,
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Elektuur schema/vraag.....
door soundman2 , Wouw, 05-05-2018, 21:14 (2399 dagen geleden) @ robbie
Of was het Radio Bulletin. Die heb ik ook gebouwd, maar het bouwsel is er niet meer en de RB ook niet.
Elektuur schema/vraag.....
door robbie , Blaricum, 05-05-2018, 21:16 (2399 dagen geleden) @ soundman2
Ja.......nu ga ik twijfelen.......volgens mij toch de Elektuur....
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Elektuur schema/vraag.....
door Maurice , Dordrecht, 06-05-2018, 00:03 (2399 dagen geleden) @ robbie
Kijk eens in dit lijstje of deze er bij staat?
http://www.robkalmeijer.nl/techniek/electronica/electronicabladen/elektuur/index.html
Elektuur schema/vraag.....
door Julius , Dronten, 06-05-2018, 12:18 (2399 dagen geleden) @ Maurice
En hier kun je heeeeeel erg veel Elektuur vinden.
Even het jaar veranderen en hup…………
Elektuur schema/vraag.....
door robbie , Blaricum, 06-05-2018, 13:12 (2399 dagen geleden) @ Julius
Dat is mooi, alle nummers bij elkaar....maar......
Zoeken, zoeken......niet gevonden........wel wat er op lijkt.
Juli/Aug 1977, variant op schema Sept. 1976......
Ik blijf doorspitten......
DANK in ieder geval!
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Elektuur schema/vraag.....
door BenM , Bunschoten, 06-05-2018, 15:50 (2398 dagen geleden) @ Julius
Bedoel je misschien de phaser met het (analoge) emmertjesgeheugen (TDA1022)? Die heb ik indertijd zelf (ook) gebouwd:
https://www.scribd.com/document/337215034/elektuur-155-september-1976
--
Met vriendelijke groeten,
Ben
Elektuur schema/vraag.....
door kris , Gent, België, 06-05-2018, 14:24 (2398 dagen geleden) @ robbie
verduidelijk eens, Wat was de toepassing van de fazeverschuiver? audio-effect, meetapparaat, thyristorsturing, ..?
Elektuur schema/vraag.....
door robbie , Blaricum, 06-05-2018, 14:33 (2398 dagen geleden) @ kris
Kris,
Puur audio!
Er zaten twee knoppen op, een aan/uit.
Een draaipotmeter om effect te vergroten, verkleinen.
Was mono, ik had er Din-IN en Din-UITGANG aan gemaakt.......
Ik draaide er "alles" doorheen, uitgang van mengpaneel (stem + muziek) erin en uitgang op vrije potmeter van de mixer.
Gebruikte hem veel in periode 1976-1979.....
Hij ligt elders, ik zal heb binnenkort een ophalen, kan ik opgave van IC's doen en evt. foto's maken......
Printje kon je volgens mij gewoon bij Elektuur bestellen......
Misschien staat er wel een nummer/code op de print...
Ik laat het horen....
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Elektuur schema/vraag.....
door Willem.H.N. , Enschede, 06-05-2018, 15:21 (2398 dagen geleden) @ robbie
Gewijzigd door Willem.H.N., 06-05-2018, 15:38
Bedoel je misschien de mini phaser?
Halfgeleider gids 1977 ontwerp 27.
In Sept.'76 staat ook nog een schakeling volgens beschrijving.
--
Lukt het niet?
gebeurt mij ook wel eens.
Elektuur schema/vraag.....
door robbie , Blaricum, 06-05-2018, 15:57 (2398 dagen geleden) @ Willem.H.N.
???
Geen idee meer!
Ik ga hem ophalen en bekijk de print een kritisch.....
groet,
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Elektuur schema/vraag.....
door ruudtx , Utrecht, 06-05-2018, 19:35 (2398 dagen geleden) @ robbie
Het effect dat de wereld voor het eerste hoorde op Itchycoo Park van de Small Faces in de jaren 60?
Elektuur schema/vraag.....
door robbie , Blaricum, 06-05-2018, 19:46 (2398 dagen geleden) @ ruudtx
Precies!.....bij die drums hoorde je dat het beste.....
Ik weet nog dat deze single uitkwam in 1967....er veranderde duidelijk wat in de muziek.......trouwens helemaal met The Small Faces en ook met Traffic of the eerste hit van Status Q, geen hardrock, maar Pictures of Pictures of mastic man...The Herd, Beatles, Pink Floyd ect....
Geweldige tijd, blij dat ik dat bewust mocht meemaken.....
heeft niets te maken met faseverschuiver, maar wel met het effect daarvan....
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Elektuur schema/vraag.....
door kris , Gent, België, 06-05-2018, 21:36 (2398 dagen geleden) @ ruudtx
Het effect dat de wereld voor het eerste hoorde op Itchycoo Park van de Small Faces in de jaren 60?
Itchycoo Park... daar zat meer achter dan alleen een fazeverschuiver. bvb een "funny" sigarette op een lazy sunday afternoon .
groeten
Kris
Elektuur schema/vraag.....
door Julius , Dronten, 07-05-2018, 18:20 (2397 dagen geleden) @ ruudtx
Ik heb het de heren ( Ronnie Lane ) persoonlijk gevraagd Ruud.
Ze hebben het "gewoon" met de taperecorders gedaan. Vertelde Lane.
Sommige zaken zijn zo simpel.
Later deden wij dat gewoon met twee singles en twee draaitafels. (Garrard 401 )
Elektuur schema/vraag.....
door kris , Gent, België, 07-05-2018, 21:37 (2397 dagen geleden) @ Julius
Gewijzigd door kris, 07-05-2018, 21:43
als het over de taperecorder trucjes gaat dan was Les Paul wel de eerste met resultaat. Voor wie te jong is.. https://www.youtube.com/watch?v=rITJyZVTfy4 beetje doorkijken alvorens je de echte recorders te zien krijgt en hoe "How high the moon" in de versie Van les Paul er kwam (1951)
groeten
Kris
Elektuur schema/vraag.....
door ruudtx , Utrecht, 08-05-2018, 17:21 (2396 dagen geleden) @ Julius
Ik heb dat bij de ziekenomroep eind 60-er jaren zelf ook gedaan met 2 recorders, was niet zo moeilijk maar baarde wel opzien.
Misschien dat ik het truukje ergens gelezen had of op Veronica gehoord....
Lijkt ook een beetje op KG fading en wat je s avonds hoort bij de sync zenders uit UK - Absolute en BBC 5 live.
Elektuur schema/vraag.....
door Julius , Dronten, 08-05-2018, 19:07 (2396 dagen geleden) @ ruudtx
Onze Ad was daar een "meester" in.
Elektuur schema/vraag.....
door robbie , Blaricum, 08-05-2018, 19:52 (2396 dagen geleden) @ Julius
Ikke ook!
Ik ga hem morgen ophalen en zal foto's plaatsen.....
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Elektuur schema/vraag.....
door robbie , Blaricum, 10-05-2018, 12:19 (2395 dagen geleden) @ robbie
Tja...……..maar ik heb hem NIET kunnen vinden...….
Geen idee hoe en waarom.....verder zoeken!
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Elektuur schema/vraag.....
door kris , Gent, België, 10-05-2018, 21:39 (2394 dagen geleden) @ robbie
beschrijf eens wat het ding deed.
er zijn in die tijd ook wat andere boeken geweest over elektronica in de muziek, en misschien kwam het daar wel uit?
groeten
Kris
Elektuur schema/vraag.....
door RenéDaemen , Zaanstreek, 11-05-2018, 10:53 (2394 dagen geleden) @ robbie
Als het printje destijds bij elektuur besteld was kun je het achterhalen
Er staat een bestelnummer op.
Of je moet het helemaal met de hand ge etst hebben tekenen belichten enz
Dan wordt het lastig.
Succes met vinden
Grt
Elektuur schema/vraag.....
door robbie , Blaricum, 11-05-2018, 16:22 (2393 dagen geleden) @ RenéDaemen
René,
Hallo, jawel printje had ik besteld.
Maar ik moet nog even verder zoeken.....snap er niets van.....twee weken geleden nog in mijn handen gehad...….
Groet,
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
GEVONDEN!!
door robbie , Blaricum, 29-06-2018, 16:54 (2344 dagen geleden) @ robbie
YEZZZZZZ gevonden (smiley's plaatsen lukt niet)
Na weken zoeken, gevonden....en lag gewoon netjes op een plaats waar ik natuurlijk niet gezocht had....
Binnenkost foto's....
Op de print zitten, behalve één torretje, de volgende IC's;
8 x Ua741
1x MC14049UB
Misschien weet nu iemand al welk ontwerp het geweest is....
Zoals gezegd, foto print volgt...
HOERA!
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Nog meer info...nummer op print!
door robbie , Blaricum, 29-06-2018, 17:56 (2344 dagen geleden) @ robbie
Op de print staat een nummer;
ETI 447
Is dit van Electuur? en wat betekend het nummer.......
foto's volgen!
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Nog meer info...nummer op print!
door Jac Janssen , Eindhoven, 29-06-2018, 18:05 (2344 dagen geleden) @ robbie
Dat is een print van Electronica Top Internationaal.
Ik heb de desbetreffende uitgave wel in het Engels voor je. Het is de aflevering van december 1976.
Volgens mij heb ik die faseverschuiver ook zelf toen gebouwd, dus misschien heb ik de papieren versie van de nederlandse uigave nog ergens...
Jac
Nog meer info...nummer op print!
door robbie , Blaricum, 29-06-2018, 18:13 (2344 dagen geleden) @ Jac Janssen
Jac,
Mooi!
Daar zou ik héél blij mee zijn!
Weet jij nog waar je dat blad kocht?
Was dat een uitgave voor muzikanten zeg maar?
Ik gooide dit effect echt OVERAL doorheen......zelfs singels van The Blue Diamonds kregen een psychedelisch tintje......
hoor graag van je...
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Nog meer info...nummer op print!
door Jac Janssen , Eindhoven, 29-06-2018, 18:39 (2344 dagen geleden) @ robbie
Hi Rob,
Dat kocht ik volgens mij gewoon bij de radio-onderdelen-zaak.
Stuur maar even een emailtje (staat in mijn profiel), dan kan ik hem naar je sturen.
Jac
Nog meer info...nummer op print!
door Jac Janssen , Eindhoven, 29-06-2018, 18:44 (2344 dagen geleden) @ robbie
aanvulling:
na flink zoeken heb ik het Nederlandse tijdschrift gevonden. Dat is de uitgave van april 1977.
Ik zal van de week proberen ook dat artikel voor je te scannen.
Groetjes,
Jbac
Nog meer info...nummer op print!
door robbie , Blaricum, 29-06-2018, 19:20 (2344 dagen geleden) @ Jac Janssen
Graag Jac,
Heb je mijn e-mail ontvangen?
Welk tijdschrift was het precies.
groet en ik hoor wel van je...
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Nog meer info...nummer op print!
door robbie , Blaricum, 29-06-2018, 19:24 (2344 dagen geleden) @ robbie
E-mail adres versturen lukt niet...
ik krijg:
•Mail server niet bereikbaar - probeer later nog een keer!
In mijn gegevens staat mij e-mail adres ook dacht ik...
rob
--
Een druppeltje soldeer op je bovenbeen, toen je 12 was en nog korte broeken droeg........
Nog meer info...nummer op print!
door Jac Janssen , Eindhoven, 29-06-2018, 19:27 (2344 dagen geleden) @ robbie
mail is onderweg (duurt even, want mijn internet is niet zo snel).
Jac
Twee foto's!
door robbie , Blaricum, 29-06-2018, 19:31 (2344 dagen geleden) @ Jac Janssen
Gewijzigd door robbie, 29-06-2018, 19:33
![[image]](images/uploaded/201806292130295b3688d5505b3.jpg)
![[image]](images/uploaded/201806292130535b3688ed9b28e.jpg)

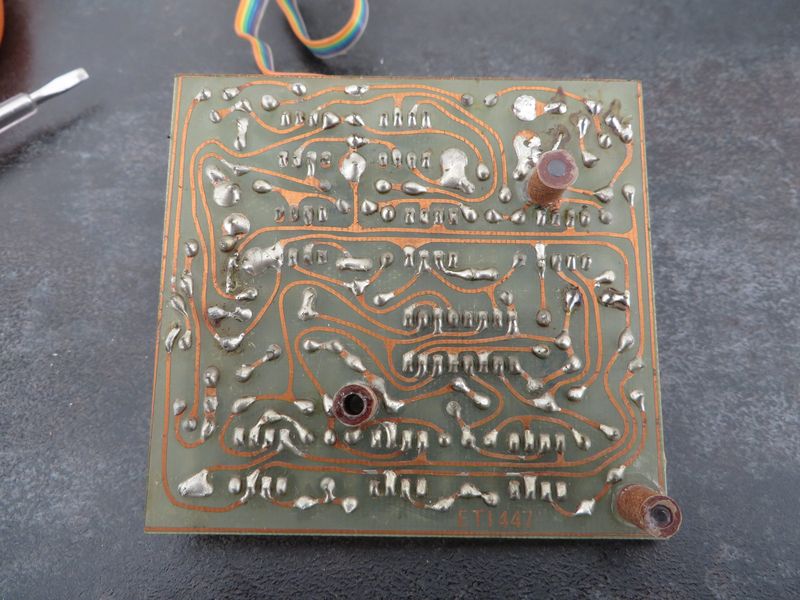

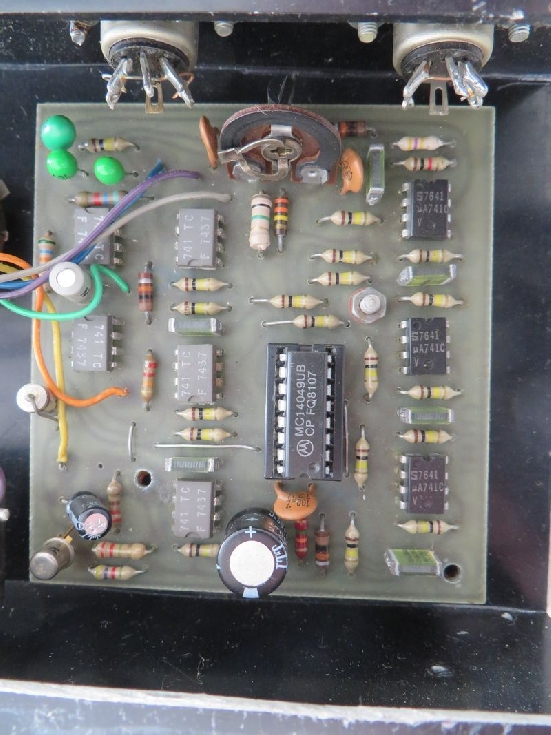

Hierbij twee foto's
--
