RegistrerenOscilloscoop Philips PM3232 probleem (Toestel of techniek)
door francois129
, Aartselaar - België, 07-05-2018, 15:46 (2392 dagen geleden)
Hallo,
Een paar maanden geleden heb ik deze scoop op MP gekocht.
De eerste foto die ik bijvoeg is deze van de advertentie op MP. Beeld zag er goed uit en heb dan ook een eerlijk bod gedaan waarvoor ik het toestel kon kopen.
![[image]](images/uploaded/201805071740595af0738bdc532.jpg)
Toen het toestel aangekomen was heb ik hem getest met als resultaat een grote teleurstelling de volgende foto toont waarom.
Ik heb het toestel dan ook enkele maanden gewoon in een hoekje laten staan.
![[image]](images/uploaded/201805071743335af074256b7da.jpg)
Misschien is nog wel te herstellen. Een technieker van meetinstrumenten heeft mij wijsgemaakt dat de CRT zelf het probleem zou kunnen zijn.
Kan er iemand op het forum mij helpen met goede raad?
MVG
François
Francoispuntjordaensapestaartjetelenetpuntbe
Oscilloscoop Philips PM3232 probleem
door soundman2 , Wouw, 07-05-2018, 16:05 (2392 dagen geleden) @ francois129
Hallo,
Een paar maanden geleden heb ik deze scoop op MP gekocht.
De eerste foto die ik bijvoeg is deze van de advertentie op MP. Beeld zag er goed uit en heb dan ook een eerlijk bod gedaan waarvoor ik het toestel kon kopen.
Toen het toestel aangekomen was heb ik hem getest met als resultaat een grote teleurstelling de volgende foto toont waarom.
Ik heb het toestel dan ook enkele maanden gewoon in een hoekje laten staan.
Misschien is nog wel te herstellen. Een technieker van meetinstrumenten heeft mij wijsgemaakt dat de CRT zelf het probleem zou kunnen zijn.
Kan er iemand op het forum mij helpen met goede raad?
MVG
François
Francoispuntjordaensapestaartjetelenetpuntbe
Lijkt alsof de focussering niet werkt. Geeft het draaien aan de knop enige verandering?
Als de buis stuk zou zijn, dan is de foto niet van dezelfde scope of heel oud.
Een dergelijke fout kun je moeilijk verdoezelen. Begin eens met het meten van diverse spanningen aan de buis, zoals focusspaning etc. Het kan zijn dat je daarvoor een hoogspanningsprobe nodig hebt.
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 07-05-2018, 16:11 (2392 dagen geleden) @ soundman2
Hallo Soundman,
Bij het zoeken naar info op het buizenforum ben ik identiek dezelfde foto tegengekomen.
Ik denk dat de foto op MP niet van de geleverde scoop komt.
Ondertussen heb ik de manual gedownload en ga hem morgen afdrukken zodat ik het schema eens kan bestuderen en zoeken waar de focusregeling zich ergens bevindt.
Zowel op de knop “focus” als “illum” reageert het beeld. In het ene geval een groter wordend punt en in het andere geval minder of meer licht.
MVG
François
Oscilloscoop Philips PM3232 probleem
door soundman2 , Wouw, 07-05-2018, 16:20 (2392 dagen geleden) @ francois129
Illum heeft weinig met de scope als zodanig te maken. Je regelt erde intensiteit van de gloeilampjes mee, die het raster verlichten.
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 07-05-2018, 16:22 (2392 dagen geleden) @ soundman2
Sorry, ik bedoelde natuurlijk intens ipv illum.
François
Oscilloscoop Philips PM3232 probleem
door soundman2 , Wouw, 07-05-2018, 16:31 (2392 dagen geleden) @ francois129
Gewijzigd door soundman2, 07-05-2018, 16:40
beide regelingen zijn afhankelijk van de spanning -1500V. Die kun je proberen te meten. Ook de diverse hoogohmige spanningsdelers testen. Houdt er rekening mee dast er eventueel doorslag kan zijn opgetreden in de potmeters zelf als deze van metaal zijn.
Als het schema van elektrotanya afkomt, dat vindt je de focus en helderheidsregelaar R9 en R10 een klein eindje boven het beeldbuis symbool in het schema op de laatste pagina (84/84).
Oscilloscoop Philips PM3232 probleem
door radiowizzard3 † , Blerick, 07-05-2018, 16:49 (2392 dagen geleden) @ soundman2
Hoi Francois
Ik weet niet waar deze foto vandaan komt, maar dit is mijn werktafel van minstens 6 jaar geleden.Misschien wel langer geleden.
Heb hem ooit verkocht op de radiovlooienmarkt in Rosmalen.Ik dacht voor 25€.
mvg
Theo
--
Real radios have motors.
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 07-05-2018, 17:11 (2392 dagen geleden) @ soundman2
Ja, daar heb ik het schema gedownload.
François
Oscilloscoop Philips PM3232 probleem
door Armand , België, 07-05-2018, 16:51 (2392 dagen geleden) @ francois129
""Ik denk dat de foto op MP niet van de geleverde scoop komt""
Klopt, hier is de foto gejat.
http://www.philipsradios.nl/forum/index.php?id=11021
François, pas op met MP!
Het systeem van MP deugt niet en zit vol met oplichters, zeker als je het niet zelf gaat ophalen bij de verkoper.
Na 2 teleurstellingen van de 3 aankopen op MP in het verleden, koop ik daar niets meer.
Groeten, Armand
Oscilloscoop Philips PM3232 probleem
door soundman2 , Wouw, 07-05-2018, 16:54 (2392 dagen geleden) @ Armand
Gewijzigd door soundman2, 07-05-2018, 17:04
Als het echt mis is en niet te herstellen, helpt misschien een mail naar MP om de verkoper te bannen.
Eigenlijk had ts de verkoper meteen moeten tackelen.
In de datasheet staan wat waardes, ondermeer de focusseerspaning. Bedenk wel dat je een voltmeter gebruikt met een grote Ri (>=10 M Ohm) omdat de circuits tamelijk hoogohmig zijn. In de tabel staat ook de focusseerspanning gegeven.
E14-100GH
![[image]](images/uploaded/201805071903265af086dec47aa.jpg)
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 07-05-2018, 17:09 (2392 dagen geleden) @ soundman2
Groot gelijk, ik had direct moeten reageren maar was te boos en had alle berichten al weggegooid.
Dom van mij.
Daarom heeft hij ook maanden blijven staan en tracht ik nu de meubelen te redden.
Toen ik de identieke foto van MP op het forum zag staan rook ik onraad maar het was te laat.
François
Oscilloscoop Philips PM3232 probleem
door henkk56 , 07-05-2018, 17:01 (2392 dagen geleden) @ soundman2
Gewijzigd door henkk56, 07-05-2018, 17:06
Ik zie dat de triggering op "Mains" staat dat betekent 100 sweeps/seconde.
Deze stand is alleen voor metingen aan het lichtnet.
Als de tijdbasis op een hoge frequentie staat ingesteld staat deze voor iedere sweep een lange tijd te wachten met als resultaat dit beeld.
Normaal gesproken moet Ya of Yb ingedrukt zijn,zie je ook op de foto met het goede beeld.
Ben ik zelf ook wel eens in gestonken,vergeet je dan niet meer.
Henk
Oscilloscoop Philips PM3232 probleem
door Ed van der Weele † , Zeist, 07-05-2018, 17:14 (2392 dagen geleden) @ henkk56
Op de foto die Francois zelf heeft gemaakt zijn de instellingen anders dan op de gejatte foto.
Probeer eerst eens wat de scoop doet met de instellingen zoals op de bovenste foto.
Oscilloscoop Philips PM3232 probleem
door soundman2 , Wouw, 07-05-2018, 17:15 (2392 dagen geleden) @ henkk56
Gewijzigd door soundman2, 07-05-2018, 17:17
Mainstriggering houdt in dat de beam elke periode van het net gestart wordt, de spot beweegt dan steeds elke 10 of 20msec met of zonder signaal. Volgens mij staat de spot alleen stil bij een externe X-afbuiging als het signaal ontbreekt. We moeten het doen met de foto en weten dus ook niet of de helderheid goed of niet regelbaar is. De spot is niet erg klein, maar de stralenkrans rond de stip is niet ongewoon bij hoge helderheid en een langzame tijdbasis.
Verder weten we ook niet welke instellingen TS meer gebruikt heeft en of hij bekend is met de bediening van een scope. Op de A ingang is in elk geval niets aangesloten.
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 07-05-2018, 17:20 (2392 dagen geleden) @ soundman2
Ik maak morgen een foto met een signaal op A en de instellingen zoals ze moeten staan.
De foto was enkel bedoeld om de spot aan het begin van de lijn te laten zien.
Welke instelling ook het beeld blijft fel aan het begin en verder zachter met of zonder signaal.
Als ik de vermenigvuldiging inschakel kan ik de spot zover naar links draaien dat hij niet meer zichtbaar is.
François
Oscilloscoop Philips PM3232 probleem
door kris
, Gent, België, 07-05-2018, 20:45 (2391 dagen geleden) @ francois129
Francois,
vraagje,
ben je op zoek naar een scoop of wil je specifiek deze aan de praat krijgen?
Deze scoop is een "Dual beam" . je hoeft dus niet te kiezen tussen chop of alternate, maar voor de rest is hij vrij beperkt in specificatie, door het dubbele afbuigsysteem en de twee kanonnen.
reden van de vraag:
er worden regelmatig scoops aangeboden voor weinig geld, maar dat zijn meestal dual traces,
groeten
Kris
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 08-05-2018, 05:22 (2391 dagen geleden) @ kris
Gewijzigd door francois129, 08-05-2018, 05:53
Dag Kris,
Ik heb ondertussen een andere scoop gekocht die wel werkt.
Het zijn vooral simpele metingen met de mogelijkheid om twee signalen te vergelijken waar ik een scoop voor gebruik.
Deze scoop ga ik gebruiken als leerobject en trachten om hem te herstellen, dus er is totaal geen haast bij.
Kom er later op terug.
François
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 08-05-2018, 14:21 (2391 dagen geleden) @ francois129
Beste mensen die mij met dit “probleem” willen helpen.
Er komt een vervolg maar het is op dit ogenblik veel te goed weer om binnen te zitten.
François
Oscilloscoop Philips PM3232 probleem
door kris , Gent, België, 08-05-2018, 17:15 (2391 dagen geleden) @ francois129
Beste mensen die mij met dit “probleem” willen helpen.
Er komt een vervolg maar het is op dit ogenblik veel te goed weer om binnen te zitten.
François
dat geld ook voor de helpers
dus geen haast. en... Morgen gaat het onweren. grijp je kans.
groeten
Kris
Oscilloscoop Philips PM3232 probleem
door Doeve , Borgercompagnie, 08-05-2018, 15:49 (2391 dagen geleden) @ soundman2
Zet nu eerst eens een signaal op A en laat de scoop daar op triggeren (en Niet Op Mains!
--
HJD
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 08-05-2018, 16:11 (2391 dagen geleden) @ Doeve
Dat ga ik als eerste werk doen.
En maak een foto van het resultaat.
François
Oscilloscoop Philips PM3232 probleem
door Maurice , Dordrecht, 08-05-2018, 17:42 (2391 dagen geleden) @ soundman2
Begin met een simpel basis signaal
en instellingen volgens het boekje.
Als die spot blijft staan en verder wel signaal weergeeft lijkt het mij
een fout in de spot onderdrukking.
Maar eerst de fout elimineren.
Er wordt al geroepen CRT maar als er gewoon een trace is lijkt met van niet.
Je hebt Horizontaal sweep dus dan werkt dat
Als er signaal op A komt werkt A-vertikaal
Als er signaal op B komt werkt B-Vertikaal.
1:Begin met AC-0-DC schakelaar op 0 te zetten
2:Knoppenrij indrukken Ya, +, Auto => Dit heeft allemaal met trigger te maken.
Trigger is start schrijven wanneer en hoe.
3: Set Time op bv 1mS
4:X position ingedrukt en lijn op Center lijn draaien met die knop.
5:Intens zo zetten dat lijn net goed zichtbaar is
6: Scherpstellen met focus.
7: Stand AC kiezen en een 1kHz sinus aanbieden aan Ya.
Maak dan nog eens een foto.
Triggeren = start schrijven doe je eerst met signaal op A
Knop Ya in drukken
+ in drukken zodat bij opgaandeflank begint met schrijven
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 08-05-2018, 17:53 (2391 dagen geleden) @ Maurice
Gewijzigd door francois129, 08-05-2018, 17:54
Maurice,
Ik ga morgen, want het wordt minder goed weer volgens Kris, uw advies opvolgen. Heb de tekst al afgedrukt!!
Dank voor uw bijdrage.
François
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 09-05-2018, 09:10 (2390 dagen geleden) @ Maurice
Gewijzigd door francois129, 09-05-2018, 09:24
Hallo Iedereen,

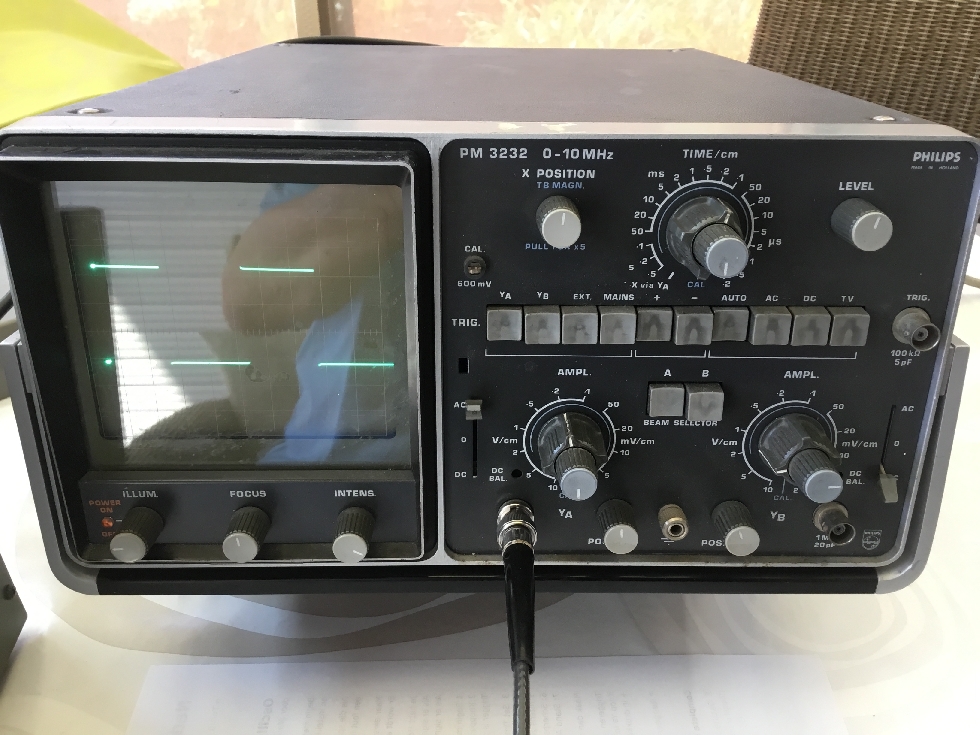

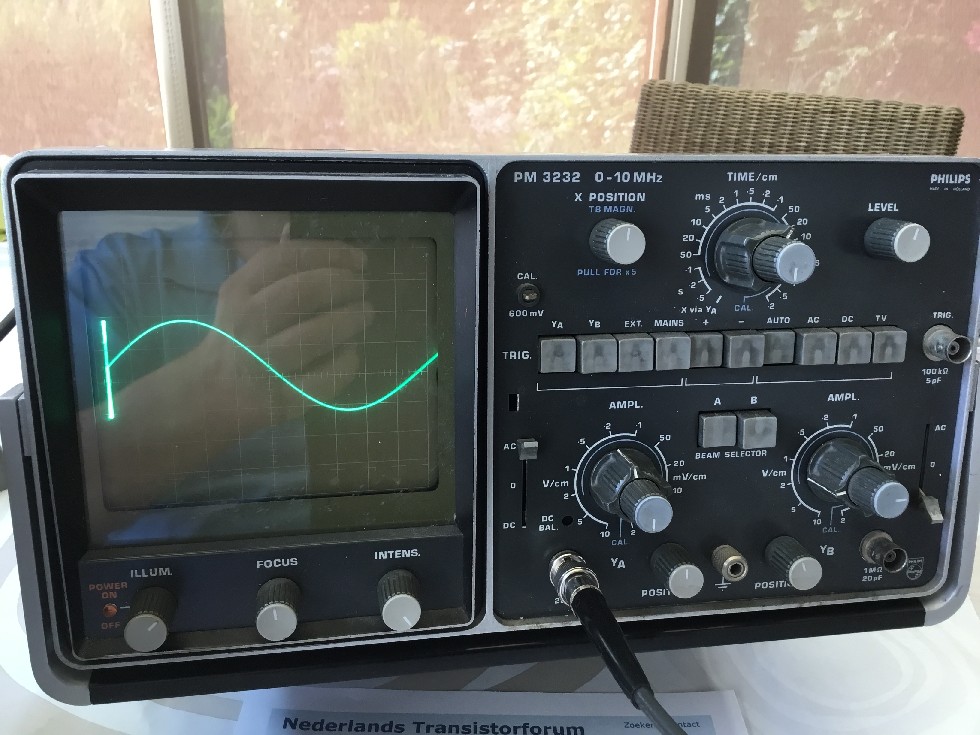

Deze voormiddag nog even de instellingen zoals Maurice ze heeft doorgegeven geprobeerd.
De intensiteit moet ik bijna op maximum zetten voordat ik een beeld krijg.
Enkel in het begin van het beeld krijg ik een verticale lijn.
Wat denken jullie hiervan?
Fundamenteel niks mis denk ik. Enkel mij onkunde met deze scoop.
![[image]](images/uploaded/201805091110115af2baf3d4833.jpg)
![[image]](images/uploaded/201805091116335af2bc713349c.jpg)
MVG
François
Oscilloscoop Philips PM3232 probleem
door soundman2 , Wouw, 09-05-2018, 09:30 (2390 dagen geleden) @ francois129
Die verticale lijn zie je eigenlijk nooit. Zou in de terugslagonderdrukking kunnen / moeten vallen.
Zonder ingangssignaal moet je in de gekozen stand een horizontale lijn krijgen, de horizontale tijdbasis loopt dan vrij.
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 09-05-2018, 10:06 (2390 dagen geleden) @ soundman2
Die horizontale lijn is met aan het begin een fel, maar minder fel als in het begin opgelicht punt.
Hier heb ik geen foto van genomen.
Als ik het lijnbegin naar de zijkant van het beeldscherm draai valt dit lichtschijnsel veel minder op.
François
Oscilloscoop Philips PM3232 probleem
door soundman2 , Wouw, 09-05-2018, 10:48 (2390 dagen geleden) @ francois129
Gelukkig heb je niet een echte zeperd in huis gehaald, hoe dan ook is het een scope waar je wel wat mee kunt meten.
Oscilloscoop Philips PM3232 probleem
door kris , Gent, België, 09-05-2018, 12:29 (2390 dagen geleden) @ francois129
Beste Francois,
ik heb mijn PM3232 ook eens in gang gestoken. (stond al een tijdje stil, het is meer een verzamelopbject) Ik krijg ook die vieze lijn, links in beeld.... blijkbaar veroudering van iets. het lijkt me de H afbuiggenerator die een tijdje staat te wachten alvorens te sweepen. bij lagere sweepsnelheden is de lijn weg, maar de trace is dan minder breed...
Verticale werkt wel normaal.
groeten
Kris
Oscilloscoop Philips PM3232 probleem
door Maurice , Dordrecht, 08-05-2018, 17:46 (2391 dagen geleden) @ soundman2
@ Soundman
UitDrukkijk advies eens van die CITAAT Knop af te blijven.
Bloed irritant.
Je citeert alleen zaken die zinnig en nuttig zijn.
Van alle 1500 deelnemers is er maar 1 die werkelijk te pas en onpas
die Citaat knop blijft gebruiken,.
Anders gaat er een verzoek naar beheer die keuzeknop te verwijderen uit de opties.
Oscilloscoop Philips PM3232 probleem
door soundman2 , Wouw, 08-05-2018, 21:10 (2390 dagen geleden) @ Maurice
Gewijzigd door soundman2, 08-05-2018, 21:15
Van alle 1500 forumdeelnemers, is er maar één die zich daar aan stoort. Jouw manier van reageren staat mij ook niet altijd aan, ik erger mij daar vaak aan, maar daar geef ik ook geen commentaar op.
Overigens is in deze thread maar eenmaal door mij iets aangehaald. Waar maak je je druk over....
Meldt je aan als moderator, dan kun je zelf censureren.
Oscilloscoop Philips PM3232 probleem
door Forumbeheer , Delft / Haarlem, 09-05-2018, 09:59 (2390 dagen geleden) @ soundman2
Einde van deze zinloze discussie.
Paul
Forumbeheer
Oscilloscoop Philips PM3232 probleem
door francois129 , Aartselaar - België, 09-05-2018, 13:15 (2390 dagen geleden) @ francois129
Aan alle die me met raad en daad hebben geholpen.
Een oprechte dankuwel.
François
