RegistrerenWat, en waarvoor is/was dit? (Toestel of techniek)
door A. Ouwehand
, Amersfoort, 13-06-2018, 15:47 (2375 dagen geleden)

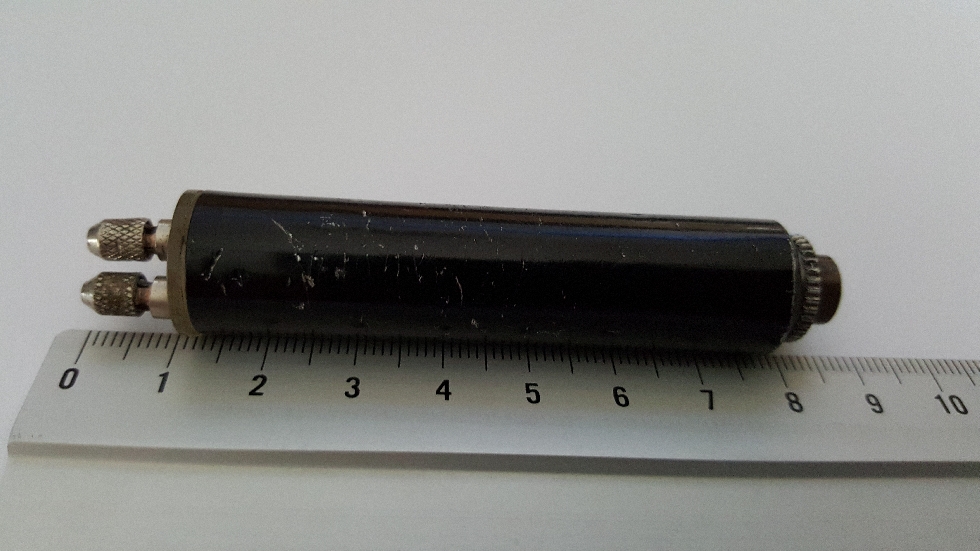

Wat, en waarvoor is/was dit?
![[image]](images/uploaded/201806131745525b213c30342ce.jpg)
![[image]](images/uploaded/201806131746125b213c44340c0.jpg)
![[image]](images/uploaded/201806131746315b213c579fe7d.jpg)
Wat, en waarvoor is/was dit?
door Sietze Osinga , Koekange, 13-06-2018, 16:19 (2375 dagen geleden) @ A. Ouwehand
Een antieke signal tracer?
Sietze.
Wat, en waarvoor is/was dit?
door Goldline , Oranjedorp, 13-06-2018, 16:55 (2375 dagen geleden) @ A. Ouwehand

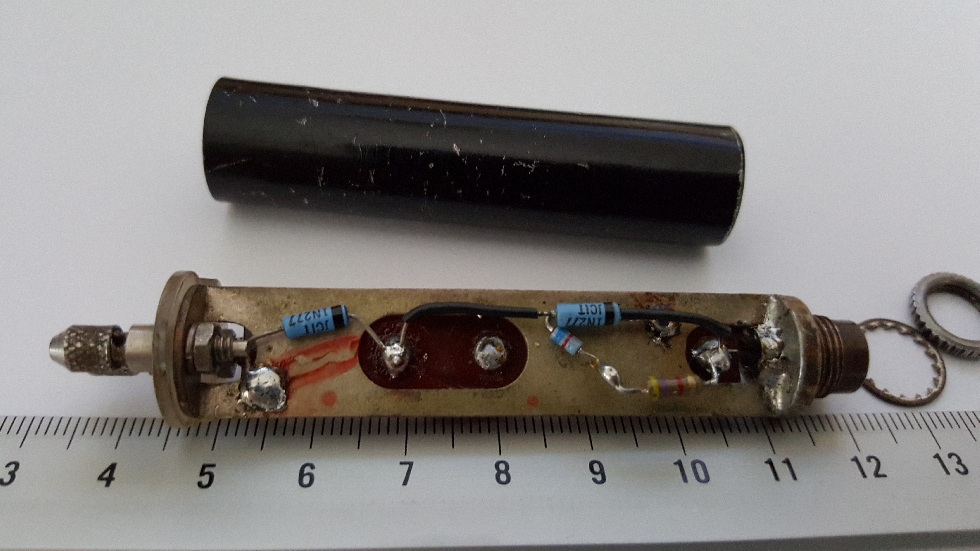

HF meetprobe, gezien de dioden en C's
--
Cees PA1DBA
Wat, en waarvoor is/was dit?
door Julius
, Dronten, 14-06-2018, 12:40 (2374 dagen geleden) @ Goldline
Inderdaad.
Wat, en waarvoor is/was dit?
door soundman2 , Wouw, 13-06-2018, 18:05 (2375 dagen geleden) @ A. Ouwehand
Gewijzigd door soundman2, 13-06-2018, 18:06

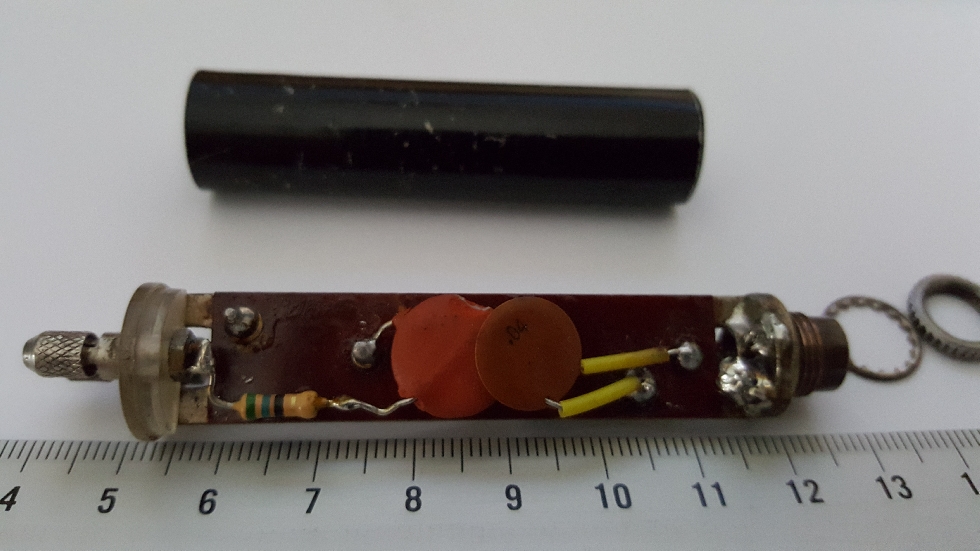

De inhoud lijkt me niet origineel. De Si-diodes zoals de BAW62 en de condensatoren komen uit een ander tijdvak als de behuizing.
Het zou nu een soort meetprobe kunnen zijn.
Wat, en waarvoor is/was dit?
door Maurice , Dordrecht, 13-06-2018, 22:54 (2375 dagen geleden) @ A. Ouwehand
Is zo te zien een verbouwde. oude
meetprobe.
Huidig lijkt het mij een
Ac probe om alleen het signaal deel
te meten. Door de condensatoren wordt
het Dc niet doorgelaten.
2e deel is een detectie van een HF signaal.
Hierdoor wordt alleen het laagfrequente
deel doorgegeven.
De keuze maak je door een missende scherpe pen in een van de klemmen te steken.
De denk N connector gaat naar meet toestel.
Wat, en waarvoor is/was dit?
door A. Ouwehand , Amersfoort, 16-06-2018, 15:03 (2372 dagen geleden) @ A. Ouwehand
Dank voor jullie antwoorden.
Wat, en waarvoor is/was dit?
door Maurice , Dordrecht, 16-06-2018, 19:23 (2372 dagen geleden) @ A. Ouwehand
Foto's beter bekeken en volgens mij zit er maar 1 pen aangesloten.
Enfin zelf verder tekenen.
Dit is wat ik er van kan opmaken.
EN vergelijk dat eens met een HF-Probe schema
![[image]](images/uploaded/201806162121595b2563574e310.jpg)
