Afstem-C van 50IC361

Zaterdag heb ik op de NVHR-beurs een Philips 50IC361 gekocht. Een heel apart toestel, met een paar heel ongebruikelijke schakelingen erin.

Voor het afstemmen op FM worden bv potmeters gebruikt die via regelspanningen de frequentie van LC-kringen met capaciteitsdiodes sturen. Dat is wel vaker vertoond, maar grappig hier is dat de oscillator EN RF-kring vanuit 1 regelspanning worden gestuurd. Op AM is er de bekende afstemming met dubbele variabele condensator, maar een fijnregeling erbij met ook weer een regelbare weerstand. Die regelt dan de frequentie van de AM-oscillator door een spoel in de oscillatorkring bij te regelen. Soort van Idzerda-modulatie van je oscillator dus.

[image]

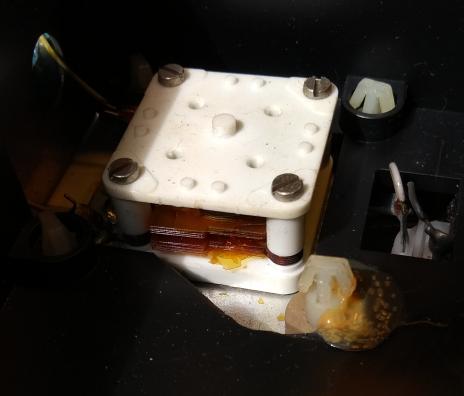

Maar juist over die afstem-C gaat mijn probleem. Het is een 2x 385pF volgens het schema en hij ziet eruit als een gewone mica condensator maar dan zonder het plastic omhulsel wat je meestal in transistorradio's ziet. Probleem: hij maakt sluiting! De isolatieplaatjes draaien mee, zijn nogal bros geworden en daardoor breken er allerlei hoekjes af en blijven ze niet op hun plek liggen.
Ik heb wel eens zo'n foliecondensator uitgenomen, gedemonteerd, gerepareerd en met succes weer teruggeplaatst, met veel gepriegel en niet een heel leuk werkje. Maar voor deze lijkt dat te laat, want de isolatieplaatjes verkruimelen. Ik heb de schroefafmeting zo precies mogelijk opgemeten en kom dan op 21mm van hart tot hart voor de schroefjes.

Heeft iemand ervaring met de 50IC361?
Heeft er iemand een tip om deze condensator aan te pakken?
Kan het gerepareerd worden?
Is er een vervanger te krijgen?

Reageer op dit bericht

2151 keer gelezen

Dag Gerard,

Deze afstem C’s waren er ook met normale folie, die niet verbrokkelt.
Deze folie is ook meer wit van kleur.

Die zal wel net iets ouder geweest zijn.
Ik weet dat er enkele jaren met de brokkelfolie is gewerkt.

Mocht ik zo’n afstem C vinden, krijg je een berichtje mocht dat dan nog nodig zijn.
Misschien moet je de as dan nog overzetten, het kan nl zijn dat de bevestiging van het snaarwiel of knop verschilt.

Groet Frank

Reageer op dit bericht

2069 keer gelezen

Die zal wel net iets ouder geweest zijn.

Volgens RMorg en andere bronnen werd de radio eerste helft jaren zeventig gemaakt, 1971-75. In mijn kast zit een datumstempel nov 1971, waarmee het dus een vrij vroeg exemplaar is. Misschien is de slechte folie juist in het begin gebruikt?

Ik weet dat er enkele jaren met de brokkelfolie is gewerkt.

Als dit een veelgebruikte condensator is, met een bekend gebrek, dan zal deze klacht: geen AM (door sluiting in de afstem-C) toch heel algemeen moeten zijn? Hebben hier nog anderen een 50IC361 met deze klacht?

Misschien moet je de as dan nog overzetten,

De mooie antenne die ik ervoor gekocht had paste ook al schandalig slecht, ook daarin grote variatie van montage!
Op FM werkt het toestel trouwens heel goed, gevoelig en met mooi geluid zoals we van Philips gewend zijn.

Reageer op dit bericht

1971 keer gelezen

Dag Gerard,

Laat ook even de asbevestiging zien van die afstem C.
Misschien kan iemand je dan aan een goed exemplaar helpen.

Verder vind ik het geluid van Philips torrenradio’s t/m de jaren 70 goed tot zeer goed.
Maar jammer dat latere modellen vaak zeer slecht klonken, enkele uitzonderingen daargelaten.

Gisteren voor de grap even een Philips portable uit ‘59 getest, dat ding speelt op de middengolf verschrikkelijk goed na 59 jaar!
Maar dat even terzijde!

Groet Frank

Reageer op dit bericht

1969 keer gelezen

Van achteren is te zien dat de C op een metalen plaat zit die op vier hoeken is vastgeklemd. Daarop zit aan de voorkant ook een as, minimale kans dus om zo'n ding in z'n geheel te krijgen.

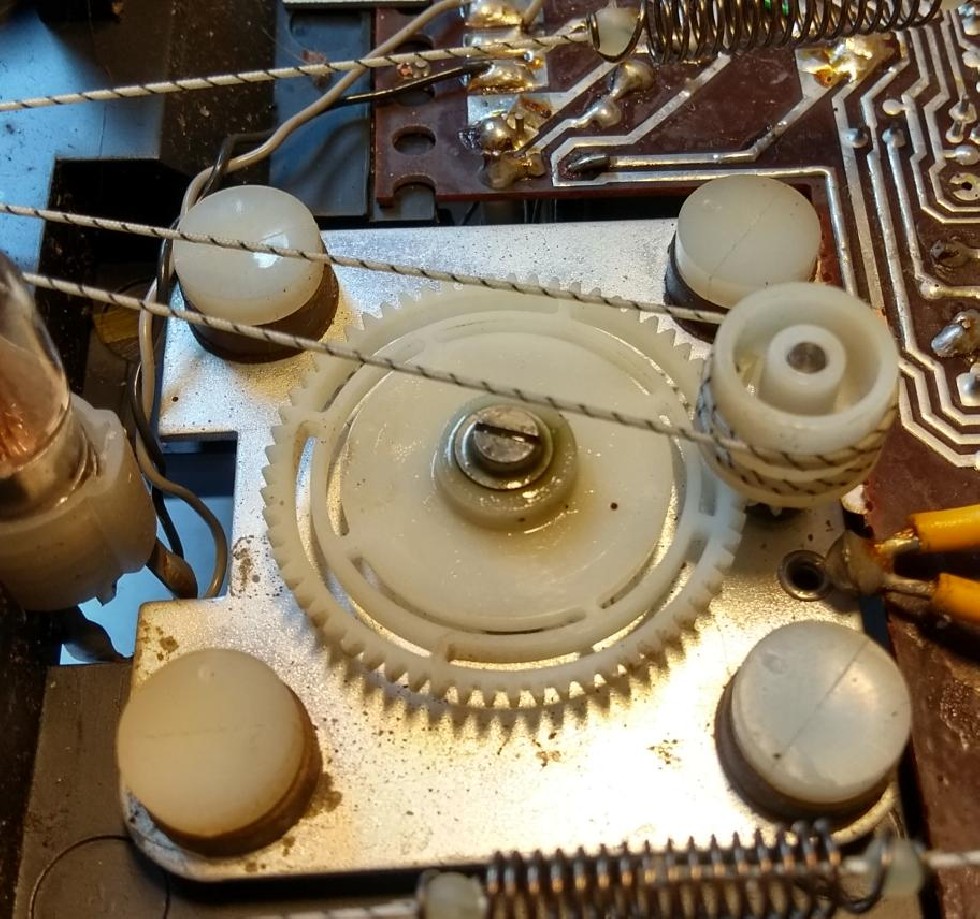

Aan de voorkant zit op de as een tandwiel:

[image]

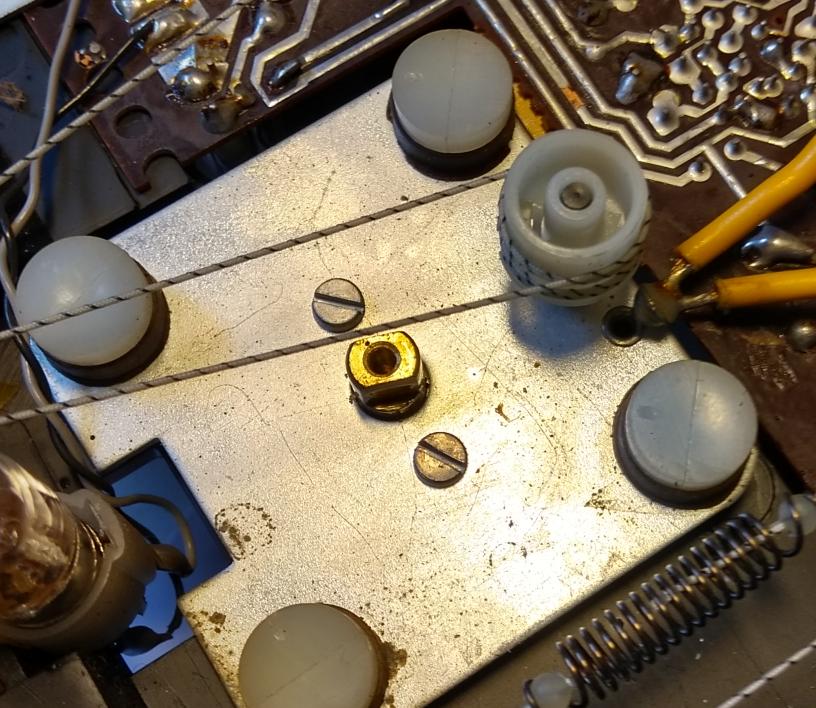

Dat er even voorzichtig afgeschroefd, blijkt een redelijk normale bevestiging te zitten. De afstand van de schroefjes lijkt me ongeveer 16mm, is dat een gangbare maat?

[image]

Dus ik denk dat ik gewoon een 16mm condensator van 2x385pF nodig heb.
Sta op het punt een wrak te slopen om met de kast weer iets moois te doen, zal eens kijken wat daaruit te voorschijn komt! Als de waarde anders is dan 385pF krijg ik misschien de schaal niet kloppend, maar kan het toestel wel weer werken op AM.

En anders zou deze van Ali misschien passen. Capaciteit lijken ze niet zo belangrijk te vinden, model 223P zal toch niet betekenen 22nF?

Reageer op dit bericht

2001 keer gelezen

Volgens mij hoort om de spanveer nog een isolatiekousje. Bij het breken van het koord, kan de veer dan geen kortsluiting veroorzaken.

Reageer op dit bericht

1960 keer gelezen

Volgens mij hoort om de spanveer nog een isolatiekousje. Bij het breken van het koord, kan de veer dan geen kortsluiting veroorzaken.

Die zit er in ieder geval nu niet op. Ik heb hem er ook niet afgehaald...
Maar goed punt, als alles weer dichtgegooid wordt draai ik er even wat omheen!

Reageer op dit bericht

1936 keer gelezen

Zaterdag heb ik op de NVHR-beurs een Philips 50IC361 gekocht. Een heel apart toestel, met een paar heel ongebruikelijke schakelingen erin.

Voor het afstemmen op FM worden bv potmeters gebruikt die via regelspanningen de frequentie van LC-kringen met capaciteitsdiodes sturen. Dat is wel vaker vertoond, maar grappig hier is dat de oscillator EN RF-kring vanuit 1 regelspanning worden gestuurd.

Gerard, ik snap niet wat hier ongebruikelijk aan is. Het is heel gebruikelijk beide varicaps met dezelfde regelspanning aan te sturen..(althans bij FM ontvangers)

Op AM is er de bekende afstemming met dubbele variabele condensator, maar een fijnregeling erbij met ook weer een regelbare weerstand. Die regelt dan de frequentie van de AM-oscillator door een spoel in de oscillatorkring bij te regelen. Soort van Idzerda-modulatie van je oscillator dus.

Lijkt me de KG fijnafstemming te zijn (KW lupe) enke actief bij KG bereiken, of bedoel je iets anders?

groeten

Kris

Reageer op dit bericht

2038 keer gelezen

Hallo naamgenoot.

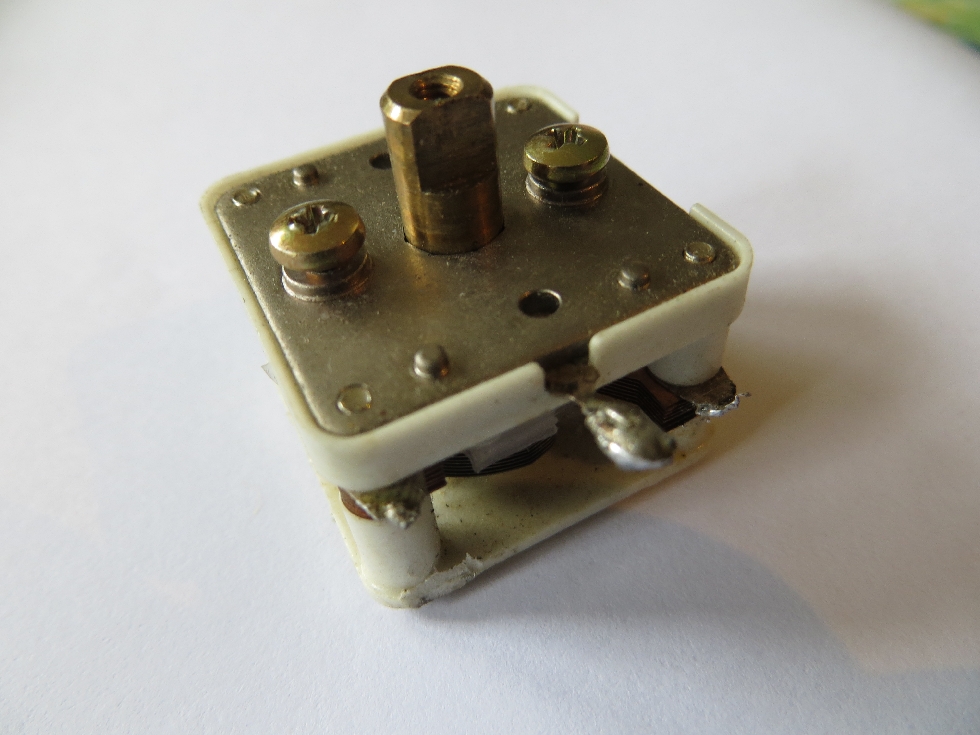

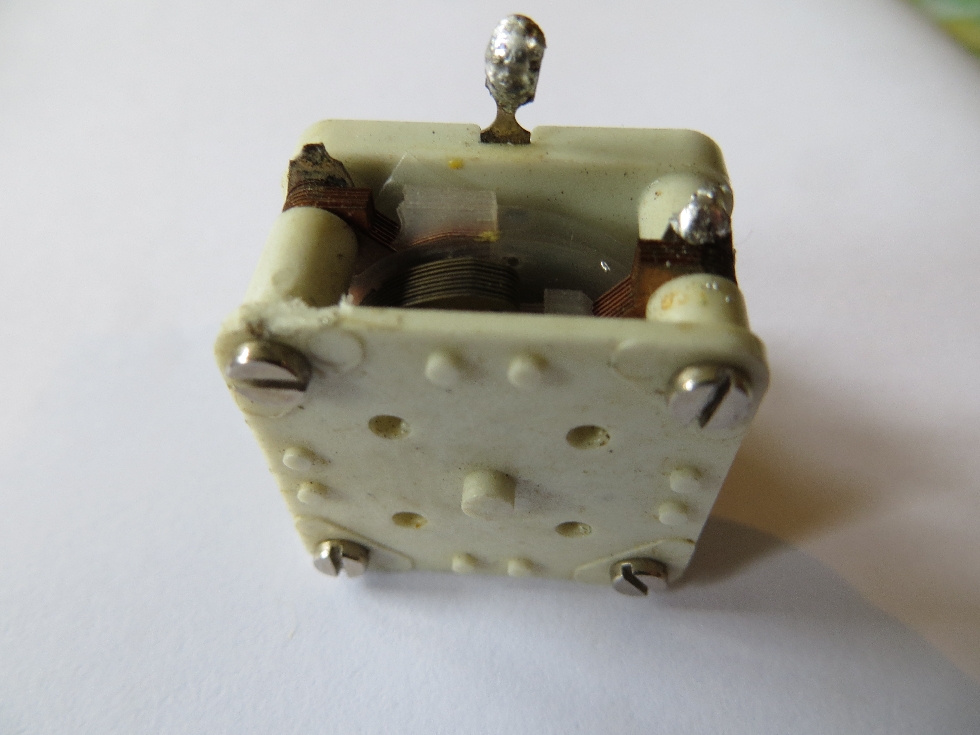

Ik heb tussen mijn rommel zo'n varco gevonden. Volgens mij nog in orde.
2 Soldeerlipjes zijn er af, maar nog wel te solderen.
Tegen posttarief stuur ik je deze toe. Verder per mail.

Gerard te Lelystad
