URL vervangen voor ge-uploadde foto.

Paul
Forumbeheer

PT110 en PT320 zijn datumcodes behorende bij productie in Turnhout. Er staat als het goed is een typenummer (AD, EL, LBx) of codenummer (begint vaak met 39 of 89) bij in de buurt. Inderdaad Philips.

Ik verwacht dat de trafo's wat nieuwer zijn, gokje is 1971 resp. 1973. Voor meer zekerheid zou ik de typenummers van de trafo's en de opschriften van de luidsprekers moeten zien.

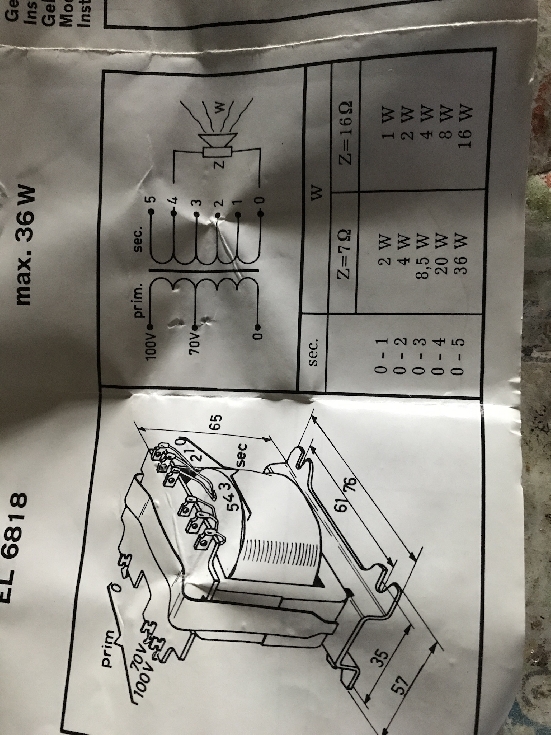

Ik heb een blad waar ze vermoedelijk op staan. Het gaat dan om de EL6816, 6 watt, de EL6817 12 watt en de EL6818, 36 watt. Bestelnummers resp 8990 268 16009, 17009 en 18009.
In tegenstelling tot de huidige transformatoren werd de vermogenskeuze secondair ingesteld en dan voor een 5 Ohm of 7 Ohm luidsprekerimpedantie.
Primair 100V of 70 V
Als je geen nummers hebt, wat zijn dan de eventuele afmetingen? De 6 en 12 watt trafo's zijn even groot.

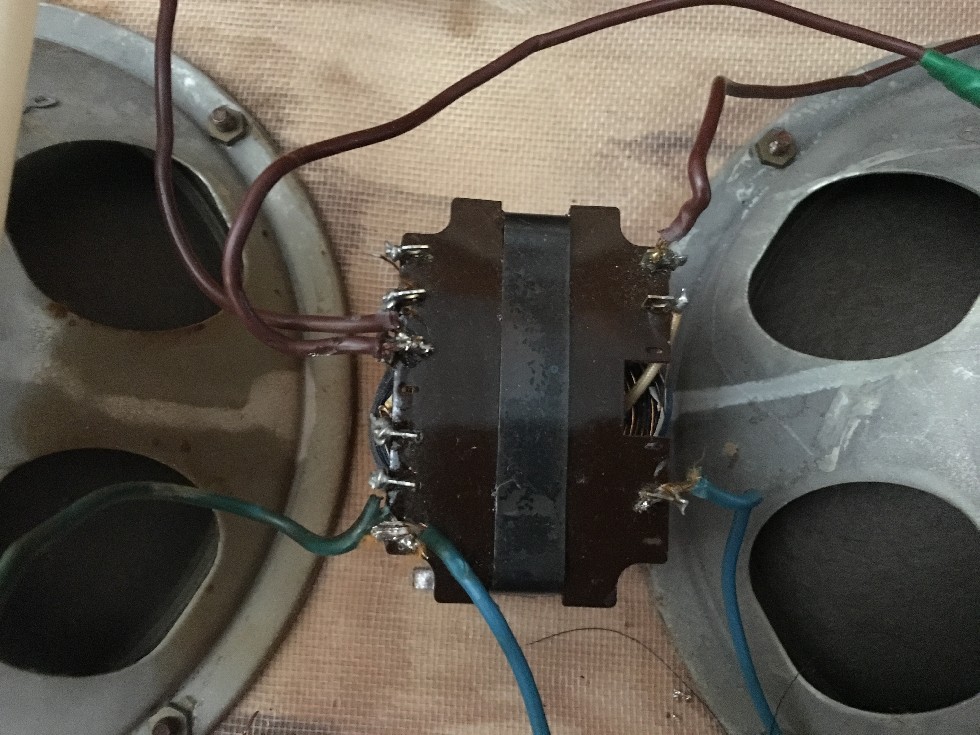

Volgens de foto zou je de 36 watt uitvoering hebben.
rechtse aansluitingen van boven naar onder 100V, 70V, spatie 0V (common)
Linkse rij van boven naar onder nrs 5,4,3,2,1,0

De eerst waarde in watts is voor een 5 Ohm impedantie, de tweede voor een 7 Ohm impedantie

0-1= 4,5W 3,5W
0-2= 8W 6W
0-3= 15W 12W
0-4= 25W 20W
0-5= ** 36W
** niet bruikbaar op 5 Ohm
? publicatie datum 2/71

Bij meer luidsprekers in één kast is serie/parallelschakelen heel gebruikelijk.
Voorbeeld
6 luidsprekers van 5 Ohm, 2 rijen van 3 in serie en dat parallel geeft 7,5 Ohm
4 idem, 2 in serie geeft 10 Ohm en twee sets weer 5 Ohm.

Goedendag, Ondertussen vakantie gehouden en weer aan het hobbyen.
Transformatoren o.a. 8990 268 17009. Kent iemand dit type ??
Bovendien twee oude luidsprekers uit elkaar gehaald en daar in zit de AD15240/W8W woofer. De foam rand tussen het papier en het frame is uitgedroogd. Hoe de staat van de conus in het midden is weet ik nog niet, maar op internet foto's zie ik dat deze mogelijk van het zelfde materiaal is gemaakt dus dat kan ook vergaan zijn. Iemand interesse???

Gr. Ed.

Zou iemand mij kunnen helpen aan het aansluitschema van de philips 100 volt line trafo EL 6818. Ik ben op zoek naar de layout van de klemmen met nummers en de specificaties tussen de klemmen. Ik weet al wel dat die 36 watt is, alleen ik weet verder niets van de in en uitgangen.

BVD
Ed.

Zelfs met dergelijke antieke apparatuur is het in principe mogelijk. Het enige dat me zorgen baart, is het langdurig gebruik. Omdat het soldeer nog steeds zelfgemaakt is, zijn ze hoogstwaarschijnlijk niet bestand tegen overbelasting. En als je echt geïnteresseerd bent in het geluidsvolume dat 100 watt zal proberen uit te geven, raad ik je aan om iets nieuwers te kopen.
