Russisch Tv'tje doet het weer!!! (Toestel of techniek)

door Armand , België, 09-10-2010, 08:13 (5160 dagen geleden) @ Maarten Bakker
Gewijzigd door Armand, 09-10-2010, 08:15

Hallo Maarten,

De stabilisatieschakeling die erachter komt is nog "ouderwets" van opbouw.
Een moderne spanningsregelaar is hier nog niet toegepast.Die KT 837 (met nog iets achter) is een tor die meermaals te vinden is in dit toestelletje o.a. ook als paartje eindtransistors in het LF gedeelte.
Het is een conventionele schakeling met zoals je zei nog wat elco'tjes voor afvlakking en een (denk ik) zenerdiode KC182A.Aan het symbool te zien dacht ik eerst aan een diac (2 antiparallelle zenerdioden).

Vriendelijke groeten, Armand

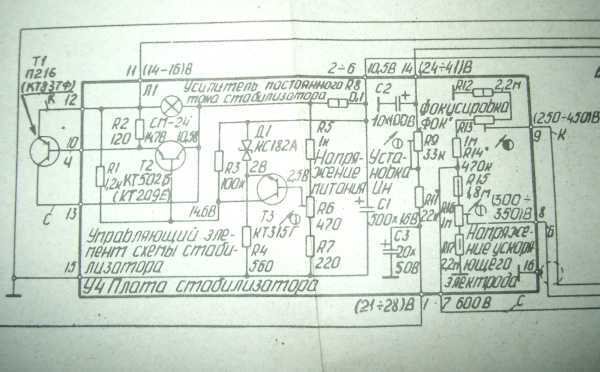

Hier het schema van de stabilisatie : B is Volt
