RegistrerenGrundig RF640 eindtrap wordt erg warm. (Toestel of techniek)
door Rudi_K
, Joppe, 09-09-2018, 19:06 (2287 dagen geleden)
Goedenavond,
Ik heb het volgende probleem met mijn Grundig RF640 Radio welke ik probeer te repareren.
Toen ik de radio kreeg gaf deze alleen een zachte bromtoon. Het bleek dat de eindstransistoren defect waren.
(dit zijn T21 en T22 rep BC368 en BC369).
Deze heb ik vervangen en daarna speelde de radio weer. Echter als ik hem harder zet dan een bepaald volume
dan duurt het een sec of 5 en dan worden T21 en T22 heel erg warm en valt de radio uit. (bij zachter spelen blijft hij goed werken)
Zoals ik kan zien lijkt C84 goed te zijn (met andere getest en het zelfde probleem)
Ik heb ook de gelijkrichter en de ZenerDiode D13 vervangen. Probleem blijft.
Bij hoog volume wordt de eindtrap heel warm. Als ik hem zachter zet blijft de radio het een min of 5 spelen en dan wordt ook de eindtrap warm.
Als ik de spanning op de gelijkrichter meet, dan meet ik in de eerste instantie 18.2 volt (dat is goed) zodra de eindtrap warm wordt zakt de spanning steeds verder terug.
Kan iemand me hiermee helpen ? Alvast bedankt
Groetjes Rudi Korterink.
Grundig RF640 eindtrap wordt erg warm.
door Rudi_K , Joppe, 09-09-2018, 19:08 (2287 dagen geleden) @ Rudi_K
Gewijzigd door Rudi_K, 09-09-2018, 19:09

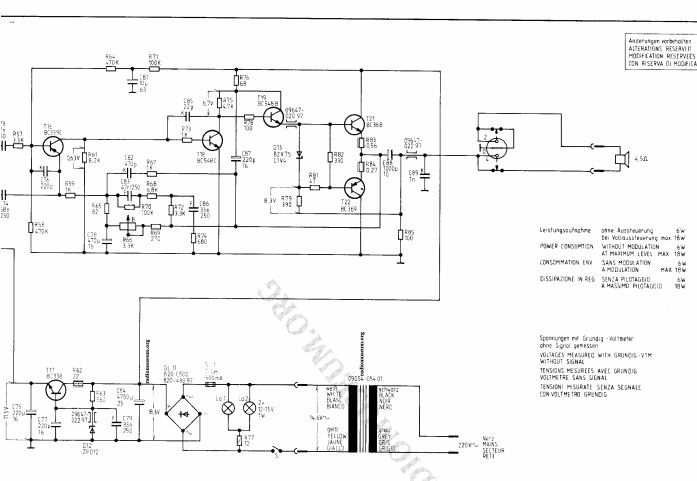

P.S. ik wil het schema toevoegen maar dat lukt op een of andere manier niet.
Grundig RF640 eindtrap wordt erg warm.
door Goldline , Oranjedorp, 09-09-2018, 19:14 (2287 dagen geleden) @ Rudi_K
![[image]](images/uploaded/201809092113525b9570f02ee6c.jpg)
at your service
--
Cees PA1DBA
Grundig RF640 eindtrap wordt erg warm.
door snameroc , Etten Leur, 09-09-2018, 19:26 (2287 dagen geleden) @ Goldline
Klopt de spanning over de zenerdiode?
Die linkt me samen met de weerstand en de 2 emitter weerstanden de dingen die je moet controleren.
Grundig RF640 eindtrap wordt erg warm.
door Oldtimer , Oegstgeest, 10-09-2018, 00:52 (2287 dagen geleden) @ Rudi_K
Gewijzigd door Oldtimer, 10-09-2018, 00:54
De BC368 en BC369 zijn geen echte powertorren.
Het maximum vermogen dat ze kunnen leveren ligt in de buurt van de 1W.
Als ze veel meer moeten leveren worden ze te heet en blazen ze zichzelf op.
Als je meer uitgangsvermogen wilt hebben dan kan je ze bijvoorbeeld vervangen door een setje BD138/BD139 met koelplaatjes. Zie ook:
http://www.michelterrier.fr/radiocol/detail-2014/grundig_rf640.htm
Willem
Grundig RF640 eindtrap wordt erg warm.
door kris
, Gent, België, 10-09-2018, 10:28 (2286 dagen geleden) @ Rudi_K
Het zenertje bepaalt samen met R81 de rustroom. Ik kan me inbeelden dat je huidige zener niet exact dezelfde spanning geeft dan de versie die grundig 40 jaar geleden toepaste. Sluit R81 eens kort. worden de transistoren dan nog warm na 5 minuten bij stil spelen?
groeten
Kris
Grundig RF640 eindtrap wordt erg warm.
door Andries van Dekken. , Surhuizum., 10-09-2018, 12:05 (2286 dagen geleden) @ Rudi_K
Dag forummers.Voorzover ik me nog kan herinneren uit die tijd zaten er koelvinnen om de beide eindtransistoren.Dit kan ook bijna niet anders als ze dit 'kleine 'vermogen moeten leveren.Het waren kleine aluminium koelvinnen die er door middel van een veertje omheen geklemd werden.
vr gr Andries.
--
Keapje 'n Erres, kinne jo werres.
Grundig RF640 eindtrap wordt erg warm.
door Leo Snoeren , Dongen, 10-09-2018, 12:48 (2286 dagen geleden) @ Andries van Dekken.
Gewijzigd door Leo Snoeren, 10-09-2018, 12:50
![[image]](images/uploaded/201809101445375b96677144dff.jpg)
Deze foto komt van het net. Niet duidelijk is of er koelvinnen op beide transistoren zitten (ik zie ze niet), maar als ik de franse tekst vertaal staat er ongeveer dit:
Het geluidsdeel, met de kleine push-pull complementaire transistors.
Je ziet de grote condensator (aluminium) die ervoor zorgde dat het hele systeem uitviel. Aan de linkerrand van de foto de vervangen zener.
Misschien heb je er iets aan, blijkbaar moeten de transistoren complementair zijn. Het is ook de moeite om de condensator aan de uitgang van de versterker eens te controleren.
--
Met vriendelijke groet,
Leo Snoeren
https://www.rrd.link/ (onder constructie)
leosnoeren(apenslingertje)freedom.nl
Grundig RF640 eindtrap wordt erg warm.
door Andries van Dekken. , Surhuizum., 10-09-2018, 15:29 (2286 dagen geleden) @ Leo Snoeren
Dat de transistoren complementair zijn betekent npn en pnp zoals hier gebruikt.Had het ook gezien dat er op de foto geen koeling aanwezig was.Het opgenomen vermogen van de radio stijgt bij max. output wel van 6 naar 18 Watt.
Het is misschien aan te raden dat TS de collectorstroom eens meet bij max. volume.
--
Keapje 'n Erres, kinne jo werres.
Grundig RF640 eindtrap wordt erg warm.
door Maurice , Dordrecht, 12-09-2018, 20:48 (2284 dagen geleden) @ Leo Snoeren

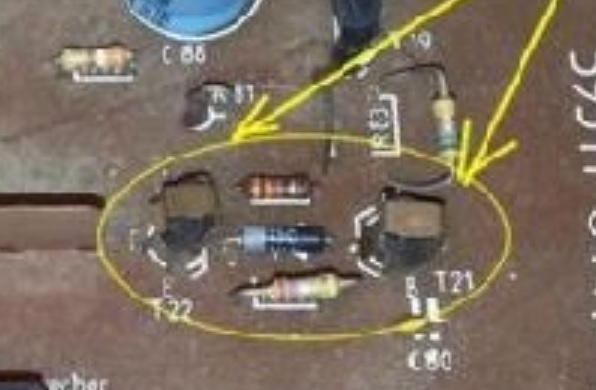

Als je de foto vergroot ("cntr +" in Firefox) dan zie je
heel duidelijk dat er op beide torren een messing klemmetje
over de torren zit als kapjes.
Dus JA er is enig koeling metaal aanwezig
![[image]](images/uploaded/201809122248105b997b8ac2e6d.jpg)
Grundig RF640 eindtrap wordt erg warm.
door Rudi_K , Joppe, 10-09-2018, 19:16 (2286 dagen geleden) @ Rudi_K
Hallo Allen,
Bedankt voor de vele reacties
Ik zal hier van het weekend mee verder gaan, drukke week dus helaas eerder geen tijd.
Ik laat de uitkomst hiervan weten.
Groetjes Rudi.
Grundig RF640 eindtrap wordt erg warm.
door Rudi_K , Joppe, 12-09-2018, 17:43 (2284 dagen geleden) @ Rudi_K
Vandaag nog even bezig geweest met de radio.
Kortsluiten van R81 zorg ervoor dat de eindtrap meteen warm wordt en de spanning terugloopt.
Als ik de spanning op R79 meet is die 7,8 volt (ongeveer een half volt te weinig)
deze loopt dan ook terug als hij warm wordt.
verder is schiet mijn kennis te kort en weet ik het zo ook niet waar het probleem kan liggen.
Grundig RF640 eindtrap wordt erg warm.
door soundman2 , Wouw, 12-09-2018, 19:17 (2284 dagen geleden) @ Rudi_K
Geen goed idee. Om de ruststroom te reduceren, moet je de waarde van R82 (330 Ohm( kleiner maken of R81 groter. Als je in plaats van de weerstand een instelpotentieomer van de dubbele waarde zet, kun je de ruststroom vermoedelijk wel instellen. op de goede waarde, Zonodig kun je daarna een weerstand van dezelfde waarde monteren.
Grundig RF640 eindtrap wordt erg warm.
door Rudi_K , Joppe, 14-09-2018, 14:22 (2282 dagen geleden) @ soundman2
Goedemiddag,
De radio speelt weer
Ik heb R82 (330 Ohm) vervangen voor 1tje van 220 Ohm.
ook heb ik R81 (47 Ohm) vervangen voor 1tje van 100 Ohm.
Nu blijft hij goed spelen zonder dat de eindtrap warm wordt.
Het geluid is misschien iets minder helder van voorheen, maar goed hij doet het weer in ieder geval.
Iedereen nogmaals bedankt voor de tips.
Wat ik nog niet snap is, dat hij het vroeger deed met de originele weerstanden en dat die nu aangepast moeten worden om hem goed te laten spelen. Of zo dat komen omdat we nu 230 volt hebben en toen 220 ofzo?
Groetjes Rudi.
Grundig RF640 eindtrap wordt erg warm.
door Maurice , Dordrecht, 15-09-2018, 16:04 (2281 dagen geleden) @ Rudi_K
Heb je nog gezien mij. bijdrage dat er koel strips over T21 enz hoort te zitten.
Grundig RF640 eindtrap wordt erg warm.
door Rudi_K , Joppe, 16-09-2018, 10:53 (2280 dagen geleden) @ Maurice
Hallo Maurice,
Ja die had ik gezien.
Ook bij mij zitten dezelfde koelribben over de transistoren heen.
Dus dat lijkt dan wel goed te zitten dacht ik zo
Grundig RF640 eindtrap wordt erg warm.
door Maurice , Dordrecht, 16-09-2018, 14:25 (2280 dagen geleden) @ Rudi_K
