Registrerenschema multimeter topkraft tdmm 8184 (Gezocht)
door eddy
, België, 16-10-2018, 07:49 (2232 dagen geleden)
Dag allen,
ik zoek het schema van bovenstaande multimeter, deze is van de shredder gered, alle meetbereiken , uitgezonderd de batterijtest 1.5 en 9 V ,+ de AC en DC stroommeting werken niet.
op het eerste zicht is er geen sprake van slechte contacten of verbrande onderdelen.
iemand ?
alvast bedankt
Eddy
schema multimeter topkraft tdmm 8184
door soundman2 , Wouw, 16-10-2018, 08:43 (2232 dagen geleden) @ eddy
Daar waren in 2006 ook al discussies over op dit forum, dus de meter is al gauw 10 tot 15 jaar oud.
Het zou ik denk niet dat ALDI nog wat voor je gaat betekenen. Even een aanbieding afwachten en voor een paar euro heb je weer een nieuwe.
schema multimeter topkraft tdmm 8184
door eddy , België, 16-10-2018, 12:35 (2232 dagen geleden) @ soundman2
daar gaat het niet om (om de € tjes)
de bedoeling is , indien mogelijk te herstellen
nieuw kopen kan altijd,.. is niets aan..
groeten :
Eddy
schema multimeter topkraft tdmm 8184
door francois129 , Aartselaar - België, 16-10-2018, 14:56 (2232 dagen geleden) @ eddy
Eddy,
Ik heb even aan het zoeken geweest op het WWW.
Heb het schema gevonden maar ze vroegen rond de €30 voor het te downloaden.
Goe zot zeggen ze dan bij ons.
François
schema multimeter topkraft tdmm 8184
door soundman2 , Wouw, 16-10-2018, 17:09 (2232 dagen geleden) @ francois129
Ik heb niet verder gekeken, maar op pag 1 praten ze nog niet over geld.
http://www.manuals.group/results.php?search=TOPCRAFT%20TDMM%208184%20SCHALTPLA%20NE
schema multimeter topkraft tdmm 8184
door francois129 , Aartselaar - België, 16-10-2018, 18:11 (2232 dagen geleden) @ soundman2
Klopt volkomen. Ik ben verder gegaan en dan moest ik betalen.
François
schema multimeter topkraft tdmm 8184
door HM , Hilversum, 16-10-2018, 17:18 (2232 dagen geleden) @ eddy
Hoewel het indruist tegen goede repareer ethiek kun je alle opamp's vervangen.
Er is grote kans dat hij het dan weer doet als alle andere componenten heel zijn.
schema multimeter topcraft tdmm 8184
door soundman2 , Wouw, 17-10-2018, 10:39 (2231 dagen geleden) @ HM
Gewijzigd door soundman2, 17-10-2018, 11:08
Ik zou eerder eens uitzoeken of de opamps in de meter bijv voedingsspanning krijgen.
Kennelijk werkt het display nog wel. TS ziet geen verbrande onderdelen, maar dan kan er toch wel een safetyresistor aan de ingang stuk zijn. Daaraan zie je niet altijd dat ze stuk zijn, omdat die meestal non-flammable zijn. Je kunt in elk geval wel onderzoeken of er weerstanden onderbroken zijn. In de schakeling gemeten zal de waarde niet kloppen, maar je krijgt wel een indicatie of er wellicht iets aan de hand is. Als je een hogere waarde meet als wat er volgens de codering op staat, dan is zo'n weerstand verdacht. Een weerstand die OK is zal in een schakeling gemeten hooguit de juiste waarde of een lagere waarde laten zien.
schema multimeter topkraft tdmm 8184
door Maarten Bakker
, Haarlem/Delft, 16-10-2018, 21:06 (2231 dagen geleden) @ eddy
Een van de trucs om een schema van een 'plakkertjesmerkapparaat' te vinden, is uit te zoeken wat de originele fabrikant en typenummer zijn. Vaak staat er een typenummer op de printplaat. Ook kan het al zijn dat iemand de meter aan een paar foto's herkent.
schema multimeter topkraft tdmm 8184
door henkk56 , 17-10-2018, 06:22 (2231 dagen geleden) @ Maarten Bakker
Een foto wil ook nog wel eens helpen,maar ja dat is natuurlijk duur met ontwikkelen en afdrukken en zo.....
Henk
schema multimeter topkraft tdmm 8184
door eddy , België, 17-10-2018, 07:14 (2231 dagen geleden) @ eddy
hierbij de foto's van het betreffende toestel, is idd makkelijker, ik vond op de print volgende markeringen : DMM8900 050405 en een ? merk ? OKE
foto functie blijkt niet te werken, verschijnt niet in bericht.
groeten :
Eddy
schema multimeter topkraft tdmm 8184
door Maarten Bakker , Haarlem/Delft, 18-10-2018, 10:53 (2230 dagen geleden) @ eddy
DMM8900 komt vaker voor op Google, heb nog niet gekeken of r een schema tussenzit.
schema multimeter topkraft tdmm 8184
door eddy , België, 17-10-2018, 07:18 (2231 dagen geleden) @ eddy

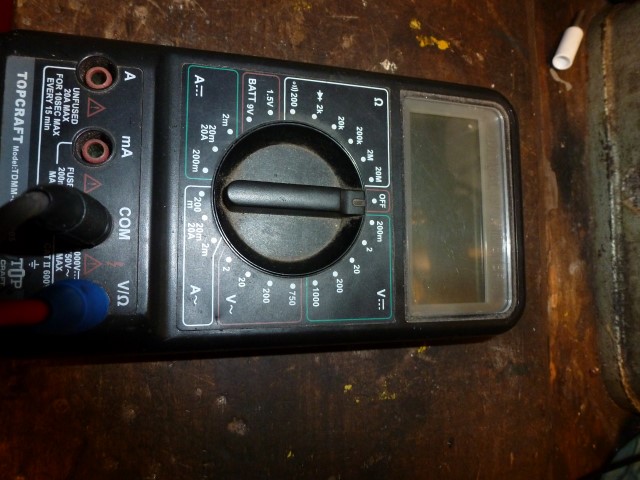

![[image]](images/uploaded/201810170917385bc6e2120c937.jpg)

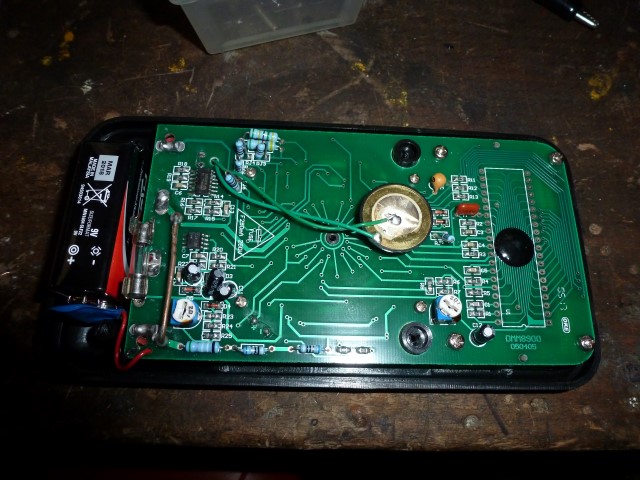

![[image]](images/uploaded/201810170917565bc6e2247269e.jpg)
het toevoegen van foto 's werkt nu met aanpassingen in IE11,
groeten :
Eddy
schema multimeter topkraft tdmm 8184
door Maurice , Dordrecht, 17-10-2018, 10:53 (2231 dagen geleden) @ eddy
Beetje technicus vogeld toch wat
uit.
Hoe moeilijk is het.
Met wat nadenken...
over belasting. meeste fout Voltage meten in standje Ampere...
Dus printbaantjes.
Een of ander ingang weerstandje.
Zitten 2 ic.s Zoek datasheet op.
volg wat baantjes en kijk waar signaal stopt.
Alle multimeters werken op identieke wijze.
Gebruik je kennis van de techniek en ga aan de slag..
schema multimeter topkraft tdmm 8184
door JohanB , Sleidinge (BE), 18-10-2018, 10:33 (2230 dagen geleden) @ Maurice
Eddy,
Jouw vraag: je zoekt gewoon het schema en geen diepgaande beschouwingen. Maar: de technicus vogelD. Heb je dat al geprobeerd? 't Zijn de details die het doen.
schema multimeter topkraft tdmm 8184
door Maurice , Dordrecht, 18-10-2018, 12:19 (2230 dagen geleden) @ JohanB
De kunst van zinnige bijdragen leveren die
enig toegevoegde waarde hebben.
Vaak blijft het hangen in reacties genoemde
herhalingen van reeds gemaakte opmerkingen anderen.
Zonder zelf met oplossingen te komen.
Cq ondertonen leveren aan anderen bij gebrek aan eigen onderzoek of moeite steken in het gevraagde.
schema multimeter topcraft tdmm 8184
door Oldtimer , Oegstgeest, 18-10-2018, 14:24 (2230 dagen geleden) @ JohanB
Gewijzigd door Oldtimer, 18-10-2018, 14:25
Maar: de technicus vogelt. Heb je dat al geprobeerd?
Uhhh, wat betekende vogelen ook alweer in 't Vlaams?
Willem
schema multimeter topcraft tdmm 8184
door eddy , België, 19-10-2018, 16:27 (2229 dagen geleden) @ Oldtimer
Meettoestel is hersteld, een weerstand van 9 R onderbroken, en ja, sommige woorden hebben in B E een andere betekenis dan in NL, spellingsfouten daar gelaten , dank aan de meedenkers die mij op het juiste spoor zetten !
Een schema zou nog altijd gewenst zijn
Groet
Eddy
